Definiowanie układu - czyli lekcja 1.

Ten krótki kurs obsługi programu chciałbym zacząć od prawidłowego zdefiniowania układu, ponieważ jest to pierwsza czynność jaką musimy wykonać po zetknięciu się z programem RM-Win.

Za przykład niech posłuży prosta belka przegubowa.

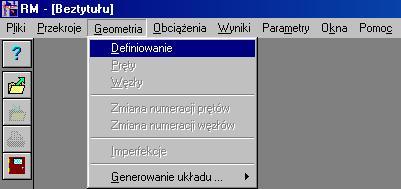

1. Aby rozpocząć pracę wybierz Definiowanie z menu Geometria tak jak na rysunku poniżej.

2. Po pojawieniu się białego obszaru kliknij w dowolnym miejscu i przejedź myszką w bok.
Obserwuj poniżej jaką długość pręta rysujesz, tutaj 5m.
Możesz też kliknąć w miejscu gdzie znajduje się "X" i wpisać długość pręta.

3. W miejscu gdzie skończyłeś rysować pręt 1 zacznij rysować pręt 2, tak jak na rysunku np.: 4m

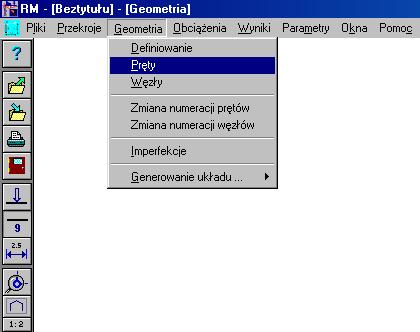

4. Gdy już masz narysowaną długość belki wybierz Pręty z menu Geometria.

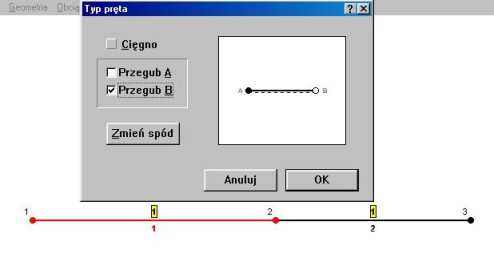

5. Teraz kliknij prawym przyciskiem myszki na pręcie 1.
Pojawi się takie okienko jak poniżej. Wybierz przegub dla punkcie B i naciśnij OK.

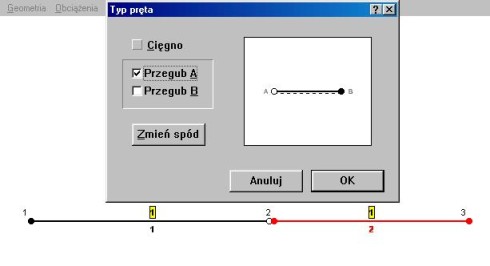

6. Podobnie zrób dla pręta 2, wybierając przegub w punkcie A.

7. Gdy już mamy belkę przegubową brakuje jeszcze sposobu podparcia.

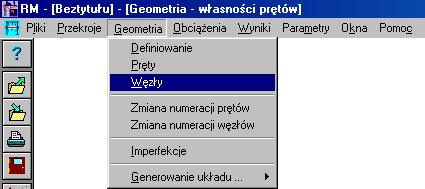

Wybierz Węzły z menu Geometria.

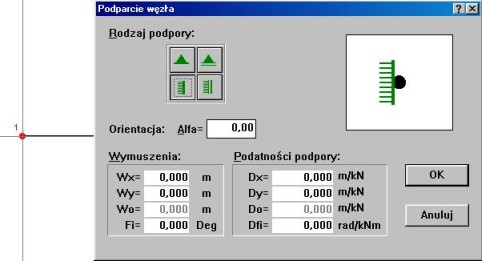

8. Kliknij podwójnie w punkt 1 (to ten czerwony na rysunku), aby pojawiło się takie okno.
Teraz wybierz sposób podparcia.

9. Podobnie zrób dla punktu 3.

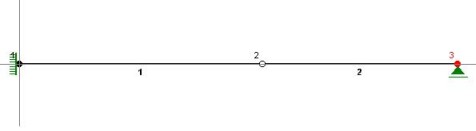

I tak oto utworzyliśmy belkę, którą dalej będziemy obciążać.

Gdy mamy już opanowane tworzenie nowych modeli, czas przejść krok dalej, czyli do obciążenia belki siłami.

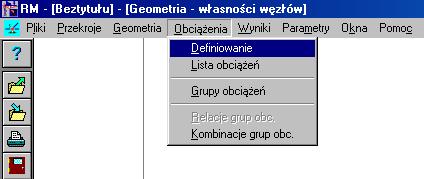

1. Aby dodać obciążenie wybierz Definiowanie z menu Obciążenia.

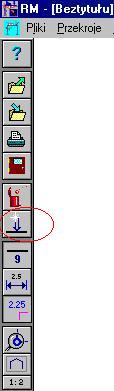

2. Wybieramy teraz obciążenie dla pręta 2. W tym celu kliknij na pręt 2 a póĽniej dodaj obciążenie
- przycisk zaznaczony na obrazku.

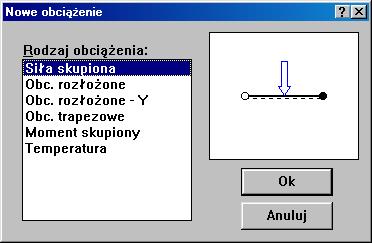

3. Wybierz rodzaj obciążenie, niech to będzie siła skupiona.

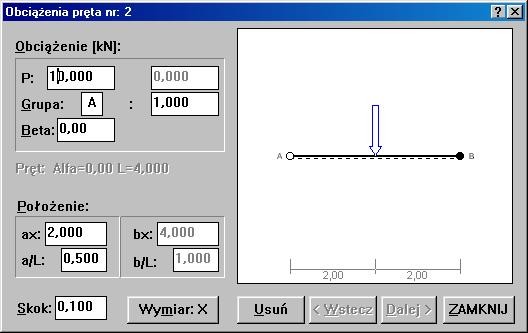

4. Teraz wybieramy wartość siły i jej położenie.

5. Zaznaczamy pręt 2 i wciskamy nowe obciążenie (tak jak w punkcie 2).

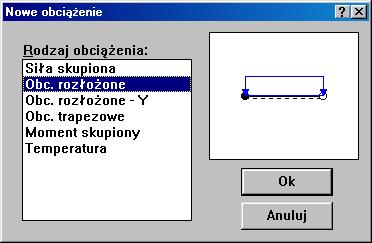

Dla urozmaicenia wybieramy obciążenie rozłożone.

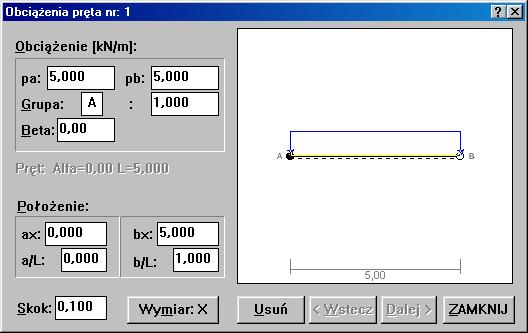

6. Wybieramy wartość siły i jej położenie.
Teraz tylko "Zamknij" i gotowe.

Dobór przekroju - lekcja 3.

Do trochę bardziej "skomplikowanych" obliczeń potrzebne jest już dobranie przekrojów prętów i właśnie to chciałbym tutaj przedstawić.

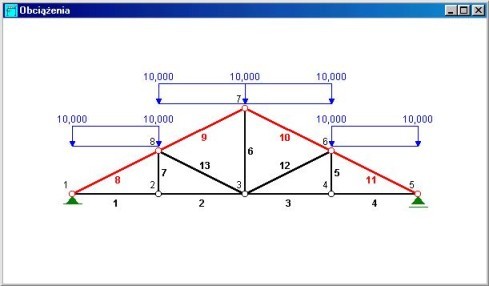

1. Powiedzmy, że mamy taką kratę jak na rysunku - tutaj akurat obciążoną obciążeniem rozłożone - Y i postaramy się tak dobrać przekroje aby maksymalnie wykorzystać nośność prętów.

2. Aby wybrać przekrój pręta wybieramy Lista przekrojów z menu Przekroje.

3. Teraz wybieramy Utwórz Nowy - tak jak na rysunku.

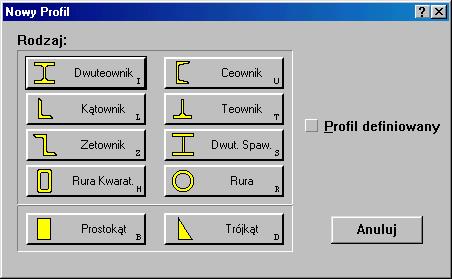

4. Klikamy na ikonę dwuteownika - jak na rysunku, która oznacza dodanie nowego profilu.

5. Teraz wybieramy profil jaki nas interesuje w zależności od projektu czy od własnego uznania. Ja w przykładzie posłużyłem się przekrojem prostokątnym, najłatwiejszym do zdefiniowania.

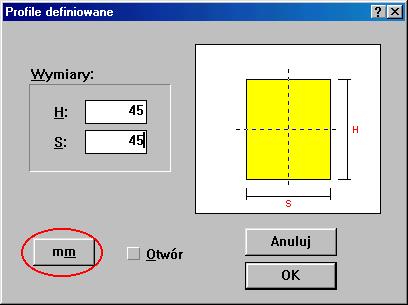

6. W zależności od wybranego przekroju będziemy mieć różną ilość danych do wprowadzenia. Jeśli chodzi o przekrój prostokątny to wiadomo, że wprowadzamy tylko wysokość i szerokość przekroju. Proszę zwrócić uwagę na jednostki, ponieważ przekrój można zdefiniować w "mm" oraz w "cm".
Po wprowadzeniu danych klikamy oczywiście na OK.
UWAGA: Nazwą przekroju będą jego wymiary, ale można oczywiście zmienić nazwę klikając na pole Nazwa.

7. Gdy mamy już zdefiniowany przekrój wybieramy Pręty z menu Geometria.

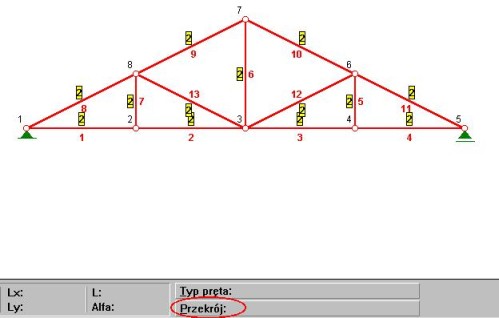

8. Trzymając "Shift" wybieramy pręty których przekrój chcemy zmienić a następnie klikamy Przekrój - tak jak na rysunku.

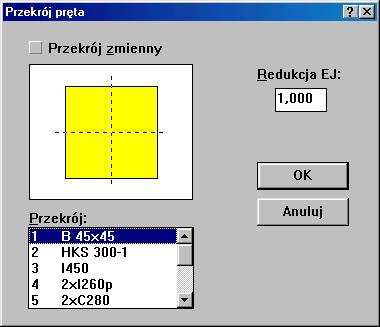

9. Teraz wystarczy wybrać nazwę przekroju który przed chwilą zdefiniowaliśmy. Jeśli nie zmienialiśmy nazwy, to nazwą będą wymiary przekroju.

10. Gdy do prętów mamy już dobrane przekroje czas sprawdzić czy akurat takie przekroje przeniosą obciążenia lub czy przekroje nie są zbyt duże.

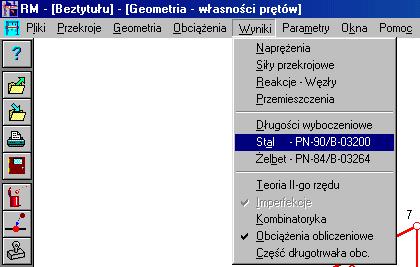

Wybierz Stal z menu Wyniki.

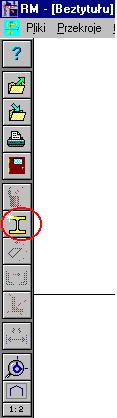

11. Teraz wybierz ikonę słupków - tak jak na rysunku. Słupki oznaczają sprawdzenie długości wyboczeniowych oraz nośności prętów - czyli to o co nam chodzi.

UWAGA: Słupki dają tylko szacunkowy pogląd na nośność prętów. Jeśli chcemy poznać inne parametry choćby takie jak ugięcia klikamy podwójnie na rządany pręt i tutaj dokładnie wymiarujemy.

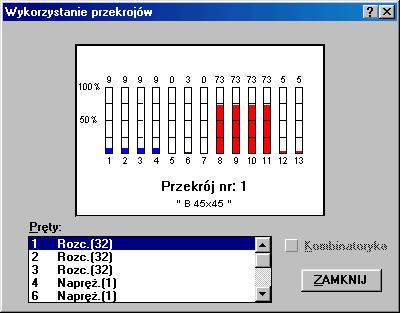

12. Jeżeli wszystko poszło dobrze to powinno się pojawić okienko z wykresem wykorzystania nośności prętów. Jak widać poszczególne pręty przenoszą różne siły, więc możemy dla prętów które przenoszą mniejsze siły zmniejszyć przekrój.

Tutaj znajdują się odpowiedzi na problemy powstałe przy pracy z programem. Zaznaczam, że większość w wymienionych problemów tyczy się wersji edukacyjnej.

Opis problemu:

Pojawia się takie okienko:



Rozwiąż problem

Pojawia takie okienko:



lub takie



Rozwiąż problem

Pojawia takie okienko:



Rozwiąż problem

Pojawia takie okienko:



Rozwiąż problem

Pojawia takie okienko:



lub takie



Rozwiąż problem

Pojawia takie okienko:



Rozwiąż problem

Rozwiązanie:

Diagnoza: Prawdopodobnie używałeś programu poczym przegrałeś go do innego katalogu.

Rozwiązanie:

Przegraj program w poprzednie miejsce.

Wpisz prawidłową ścieżkę dostępu do katalogu prosto do okienka. Jak wpisać nazwy powyżej 8 znaków czytaj poniżej.

Edytuj plik "rm-win.ini" wpisując poprawne ścieżki tak jak na rysunku.
Kolor niebieski: c:\Twoja_ścieżka_do_RM-Win'a - nic dodać, nic ująć. Pamiętaj jednak, że nazwy powyżej 8 znaków trzeba skracać.
Przykład: c:\Documents and Settings\User\Pulpit\RM-Win to będzie c:\Docume~1\User\Pulpit\RM-Win
Jeśli dalej masz problemy, przegraj program do głównego katalogu na dysk C i wpisz c:\RM-Win.
Kolor czerwony: Ważne, aby wpisać kolejno: KAT i ARKUSZE ponieważ inaczej bedą problemy z działaniem modułów.
Kolor zielony: Tutaj obowiązuje zupełna dowolność, polecam jednak wpisać PLIKI ponieważ wszystkie projekty bedziesz miał w jednym miejscu.

wróć, góra

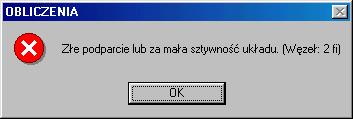

Diagnoza: Po prostu podpory są źle dobrane.

Rozwiązanie: Wejdz w Geometria a następnie wybierz Węzły i zmień sposób podparcia.

wróć, góra

Diagnoza: Przekrój nie jest w stanie przenieść obciążenia.

Rozwiązanie: Zwiększ przekrój jeśli jeszcze tego nie zrobiłeś, albo wybierz jakiś większy dla mniej zaawansowanych obliczeń (Siły przekrojowe, Reakcje - Węzły).

wróć, góra

Diagnoza: Pręt jest zbyt długi w stosunku do swojego przekroju (zbyt smukły).

Rozwiązanie: Nawet jeśli przekrój przenosi obciążenie trzeba zwiększyć przekrój.

wróć, góra

Diagnoza: Masz zainstalowany system Windows XP.

Rozwiązanie:Musisz ściągnąć sterownik do klucza, który możesz ściągnąć w dziale download. Po rozpakowaniu archiwum uruchom program: "RM-Win Windows XP.bat".

wróć, góra

Diagnoza: Problem także wiąże się z nieprawidłową ścieżką, tym razem do katalogu profili.

Rozwiązanie: Postąp zgodnie z punktem 1 aby usunąć problem. Patrz kolor czerwony.
