LABORATORIUM ELEKTROTECHNIKI I ELEKTRONIKI
Rok studiów II	Semestr III	Wydział E	Kierunek Informatyka	Grupa II
Temat ćwiczenia: Wzmacniacz w układzie wspólnego emitera
			Ocena

1. Schemat i obliczenia parametrów wzmacniacza.

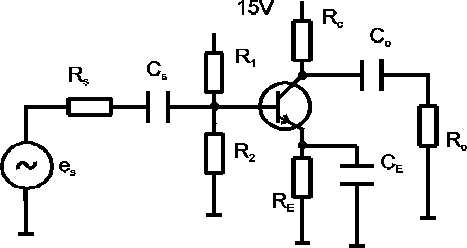

Schemat ideowy wzmacniacza

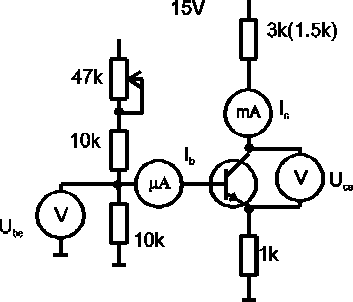

Schemat montażowy

Przy dołożonym oporniku na kolektorze 3k

,

Na podstawie uzyskanych przyrostów
obliczam oporność wejściową
:

|

Wynik ten jest nieprawidłowy, gdyż rezystancja nie może mieć wartości ujemnych. Błąd ten jest spowodowany przegrzaniem układu, do dalszych obliczeń będę przyjmował wartości bezwzględne h₁₁,I_b, I_c .

Współczynnik wzmocnienia prądowego k_i0:

|

k_i0 = h₂₁

Współczynnik wzmocnienia napięciowego k_u0 :

gdzie: R_L = R_c || R₀ =1,5kΩ

Rezystancja wejścia:

R_WE = R_B || h₂₁

R_B = (R₁ || Rs) || R₂ = (4,3 kΩ || 28 kΩ) || 10kΩ =2,64 kΩ

R_WE = 2,72 kΩ || 6,25 kΩ =1,89 kΩ

Rezystancja wyjścia:

R_WY = R_c widziana przez R₀

Częstotliwość dolna sygnału f_d zależy od kondensatorów. Przekształcając wzór na C_B można obliczyć dolną, dla której może pracować kondensator.

2. Punkt pracy.

Przekształcając równanie otrzymujemy stateczny punkt pracy U_CE:

Uzasadnienie doboru punktu pracy:

We wzmacniaczy zależy nam aby tranzystor miał jak największą dynamikę pracy, czyli żeby punkt pracy przy sygnale na wejściu , znajdujący się na prostej obciążenia dynamicznego, miał taki sam zapas do poruszania się zarówno z prawej jak i lewej strony punktu pracy w stanie statycznym. Uzyskuje się to, ustalając statyczny punkt pracy (przy braku sygnału zmiennego na wejściu) w połowie prostej obciążenia dynamicznego.

Pomiar wzmocnienia napięciowego za pomocą oscyloskopu:

Amplituda sygnału wejściowego wynosiła U_bp = 30mV a wyjściowa U_pp = 4V

więc

k_u - jest większe od obliczonego wcześniej k_u0, gdyż sygnał jest tłumiony przez rezystancję źródła k_u = m*k_u0 gdzie : m - współczynnik tłumienia sygnału napięciowego na wejściu.

Maksymalny niezniekształcony sygnał U_pp wynosił 6V.

3. Opis metod pomiarowych.

W celu wyznaczenia h₁₁ i h₂₁ dokonaliśmy pomiarów prądu I_b i I _c oraz napięcia U_BE dla różnych wartości R_c przy jednakowym napięciu U_CE=5V. W ten sposób uzyskane przyrosty prądu i napięć pozwoliły ustalić parametry h₁₁ i h_{21 .}

Do pomiarów zastosowaliśmy jeden mikroamperomierz, jeden miliamperomierz oraz dwa woltomierze podłączone tak jak wskazuje schemat montażowy.

Sondy oscyloskopu podłączyliśmy na wejście i wyjście układu wzmacniacza.

4. Wnioski.

Wyniki pomiarów przyrostów Δ i parametru h₁₁ był nieprawidłowy, gdyż w skutek przegrzania układu wartości odczytywane z mierników były obarczone dużym błędem. Dla dalszej poprawności obliczeń przyjmowałem wartości bezwględnie ΔI_b, ΔI_c, h₁₁ .

Sygnał na wyjściu wzmacniacza był w przeciw fazie z sygnałem na wejściu (obrócony 0 180^O) a więc wzmacniacz emiterowy obraca fazę sygnału.
