Tutorial wykonania dodatkowej skrzyneczki bezpiecznikowej.

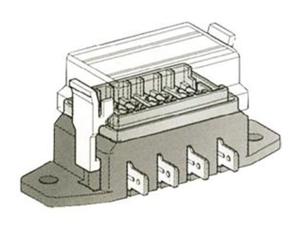

Kompletujemy elementy: przekaźnik wraz z gniazdem, gniazdo bezpieczników, przewody, taśma izolacyjna, koszulki termokurczliwe, złącza typu „baba”, złącze oczkowe

Narzędzia: lutownica, cyna, kalafonia, zapalniczka, kleszcze do izolacji lub nóż, kombinerki. wiertarka

Najpierw planujemy rozmieszczenie poszczególnych elementów pod siedzeniem, następnie mocujemy je za pomocą śrub. Wiercimy lub wykorzystujemy występujące w elementach motocykla otwory celem przeprowadzenia przewodów.

0x01 graphic

Po zaplanowaniu rozmieszczenia mocujemy elementy układu i prowadzimy przewody wzdłuż istniejących wiązek kablowych motocykla i mocujemy do nich za pomocą taśmy izolacyjnej nasze nowe przewody. Przewody musza mieć niewielki nadmiar, celem założenia końcówek.

Wymontowujemy akumulator, następnie zdejmujemy skrzynkę bezpieczników. Na zaznaczonym na zdjęciu widać miejsce, gdzie można przylutować przewód.

0x01 graphic

Proponuję sprawdzić miernikiem czy napięcie pojawia się na styku po włączeniu motocykla (u mnie w modelu AK9)

0x01 graphic

Do lutowania dobra jest dość duża lutownica, generująca odpowiednią ilość ciepła, co pozwala na krótkie ogrzewanie łącza w skrzynce bezpieczników.

0x01 graphic

Przewód łączymy ze stykiem nr 86 przekaźnika. Styk 85 łączymy w dowolnym miejscu do ramy motocykla - masa

0x01 graphic

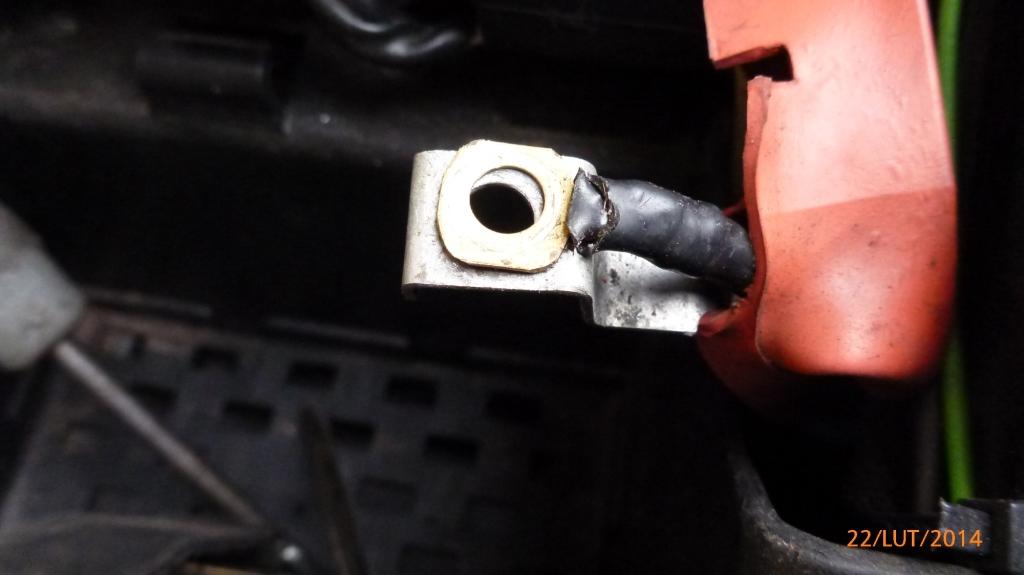

Do klemy + akumulatora doprowadzamy przewód (im grubszy, tym lepiej) i dołączamy końcówkę z otworem.

0x08 graphic
0x01 graphic

Ten przewód łączymy z końcówką nr 30 przekaźnika.

0x01 graphic

Od przekaźnika ze złącza nr 87a prowadzimy przewód grubości tej samej, jak z bieguna + akumulatora i doprowadzamy do naszej nowej skrzynki bezpieczników.

0x08 graphic
0x08 graphic

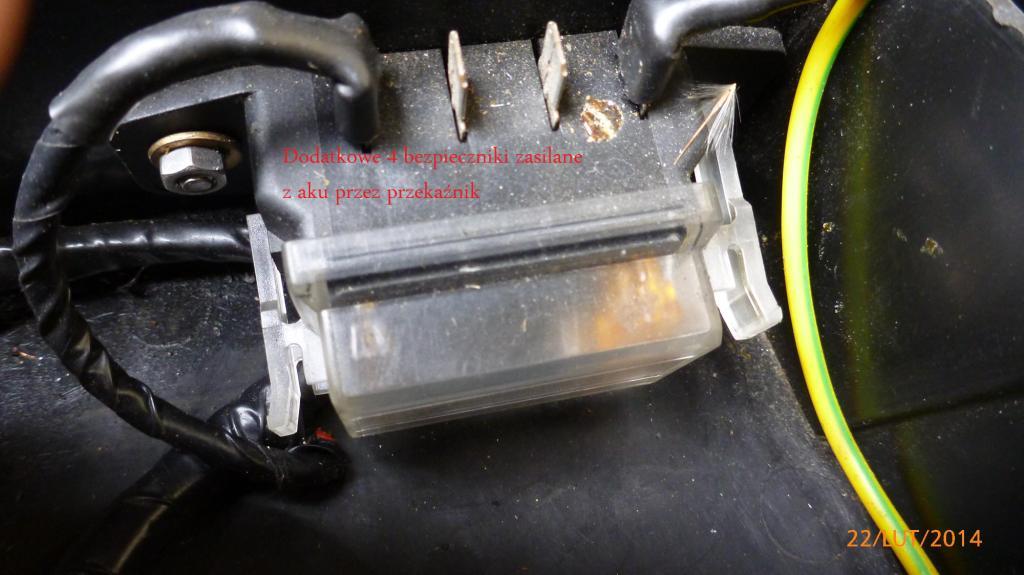

Przewód łączymy do dolnych styków skrzynki równolegle (wszystkie styki jednym przewodem) najlepiej za pomocą konektorów typu „baba”.

0x01 graphic

Każde złącze starannie izolujemy za pomocą koszulek termokurczliwych.

Jeśli chcemy podłączyć jakieś urządzenie po prostu wkładamy w gniazdo odpowiedni bezpiecznik i do górnego bieguna podłączamy nasze „coś”

0x01 graphic

Tu przykład montażu dodatkowego gniazda 12 V

0x01 graphic

Schemat blokowy

0x01 graphic
