POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

6

stanowisko

symbol

Nazwa operacji

Nr op.

Frezarko nakiełczarka

FND 36

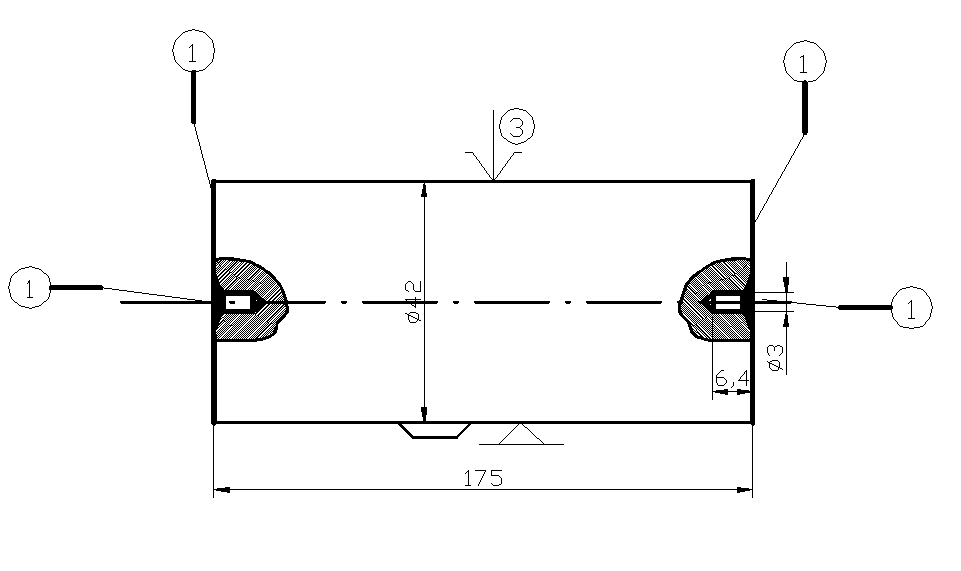

Obróbka czół i wykonanie nakielków

20

Nr zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

1

Frezować jednocześnie oba czoła na l=175mm

Imadlo maszynowe PJMp 100

Frez czołowy TFTa-50 SW18

Suwmiarka MAUb 200

2

Nawiercać jednocześnie oba nakiełki B3 zachowując wymiar 6.4mm

NWRd 6.7x0.9x3 SW18

Nr zabiegu

1

2

Głęb.skr.[mm]

3

1,5

Ilość przejść

1

1

V [m/min]

58

9,2

n [obr/min] n [2h/min]

450

450

p [mm/obr]

0,2

0,02

Chłodziwo
