7. OBLICZENIE STATYCZNE I WYMIAROWANIE SŁUPA STALOWEGO.
7.1.Zestawienie obciążeń obliczeniowych.
-reakcja przekazywana przez blachownicę R = 790,92 kN.
7.2.Rysunki schematyczne. Przyjęcie wymiarów.
lwy
lwx
Lwx=8,00 m lwy=8,00+1,15-0,5⋅0,40=8,95m
7.3.Wstępny dobór przekroju.
Warunki oblicz. dla elementów ściskanych λ≤250
Dane: lwx , lwy
Dobór kształtowników dokonano ze względu na nośność.

przyjęto: 2 [ 220 A=2⋅37,4=74,8 cm2

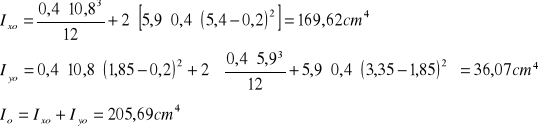

Wyznaczenie poszczególnych wartości liczbowych potrzebnych do sprawdzenia nośności:
-smukłość λx
![]()

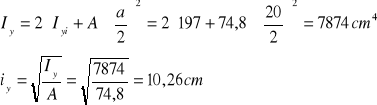

-moment bezwładności Iy

-smukłość λy

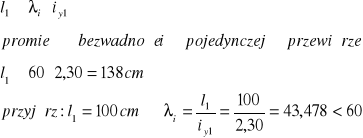

-smukłość λi wynika z rozstawu przewiązek (zakładamy λi=60)

-smukłość λy
![]()
5.4.Sprawdzenie nośności przyjętych ceowników.
Ponieważ dla wyznaczenia smukłości zachodzi warunek, że największą wartością jest λm to nośność sprawdza się jak dla przekroju klasy 4.

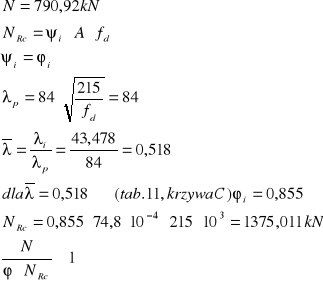

wyznaczam ϕ

7.5.Obliczenia statyczne i projektowanie przewiązań.
N/2 N/2
Q/2 Q/2
N
li
VQ
Q/2 Q/2
R=N/2 R=N/2

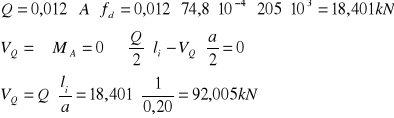

siła dla pojedynczej przewiązki VQ1=0,5VQ=46,0 kN
7.5.1.Sprawdzenie nośności przewiązki w przekroju 1-1.
![]()
grubość przewiązki
t ≥ 1,76 mm przyjęto t =10 mm b =100 mm
Moment występujący w przewiązce

Warunek nośności

Nośność na ścinanie
![]()
powierzchnia czynna przy ścinaniu
![]()
b/t = 10/1=10 <15 ε klasa I

7.5.2. Sprawdzenie połączenia pojedynczej przewiązki za słupem.
Przyjęto połączenie spawane.

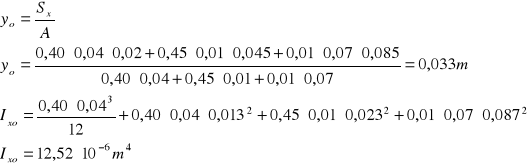

środek ciężkości spoiny:
![]()
moment bezwładności spoiny:


warunek nośności

warunek nośności spoiny jest spełniony
7.6.Obliczenie stopy.
7.6.1.Dane:
N=790,92 kN ceownik [220 h=0,22 m
Beton B25 Rb=14,3 Mpa

przyjęto: B×L=0,26×0,40
7.6.2.Wyznaczenie grubości podstawy stopy.
W celu wyznaczenia grubości płyty wykorzystamy 2 sposoby podparcia płyty. Podparcie obwodowe.

Podparcie trójstronne.

Mmax=21,0 kNm
Grubość podstawy

przyjęto blachę t = 25 mm
przyjęto ostatecznie 25×260×400mm
7.6.3.Sprawdzenie nośności na zginanie.

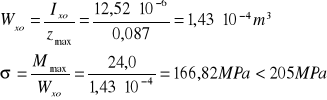

Siły wewnętrzne w punkcie 1

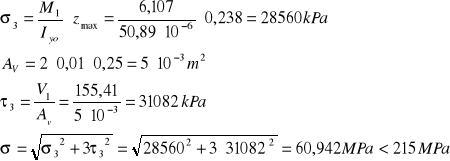

Naprężenia w punkcie 3

Obliczenia statyczne i wymiarowanie głowicy słupa stalowego.

Sprawdzenie naprężeń w głowicy słupa
![]()
