Wiadomości teoretyczne.

Lutowaniem nazywamy metodę spajania metali za pomocą wprowadzania między łączone powierzchnie innego roztopionego metalu lub stopu (czynnika łączącego), zwanego spoiwem. Podczas lutowanie części łączone nagrzewają się, lecz nie topią w miejscu łączenia. Połączenie trwałe uzyskuje się dzięki przyczepności lutu do materiałów łączonych, dlatego warunkiem otrzymania prawidłowego połączenia jest staranna oczyszczenie (mechaniczne i chemiczne) powierzchni lutowanych.

Rozróżnia się lutowanie lutami miękkimi, twardymi, specjalnymi, lutospawanie.

Lutowanie miękkie stosuje się do łączenia części o niedużych naprężeniach w złączu i niewysokiej temperaturze pracy, jak również do uszczelniania połączeń zawalcowanych i innych (np. cienkościennych zbiorników, pojemników, rynien, rurociągów).Luty miękkie są wykonywane w postaci prętów, drutu, płytek, proszków, a najczęściej pałeczek. Zakres temperatur topliwości od 183^o do 270^o (stal, miedź, cynk itp. i ich stopy). Stosowane są spoiwa ołowiowo-cynowe niektóre z nich zawierają ponadto drobne domieszki antymonu, srebra i miedzi, a prawie wszystkie zanieczyszczenia w postaci śladowej zawartości żelaza, bizmutu, arsenu, aluminium , cynku i kadmu.

Lutowanie wykonuje się za pomocą narzędzia zwanego lutownicą. Najważniejszą częścią lutownicy jest końcówka miedziana, która po nagrzaniu służy do roztopienia cyny i przeniesienia jej na miejsce lutowania.

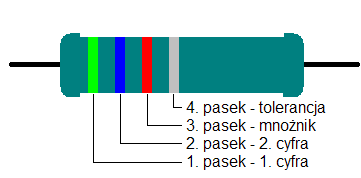

Ilustracja 1: Oznaczenie opornika 5,6kΩ 10 %

Tutaj:

1. pasek zielony = 5

2. pasek niebieski = 6

3. pasek czerwony = 2 zera

   trzy pierwsze paski: 5600

4. pasek srebrny ±10%

   ogółem oznaczenie: 5600Ω ±10%

Uwagi:

• pasków lub kropek jest trzy, cztery, pięć lub sześć

  • jeśli jest ich trzy, to wszystkie trzy oznaczają oporność, a tolerancja wynosi ±20%

  • jeśli jest ich cztery, to trzy pierwsze oznaczają oporność, a czwarty – tolerancję

  • jeśli jest ich pięć, to trzy pierwsze oznaczają oporność, czwarty mnożnik, a piąty tolerancję

  • jeśli jest ich sześć, to jest to opornik precyzyjny i trzy pierwsze oznaczają cyfry oporności, czwarty – mnożnik, piąty – tolerancję, szósty – temperaturowy współczynnik rezystancji (ten pasek może znajdować się na samym brzegu opornika)

• pierwszą cyfrę oznacza pasek bliższy końca, a między mnożnikiem i tolerancją jest czasem większy odstęp

• oporniki wyższych klas dokładności posiadają dodatkowy trzeci pasek cyfr.

• stare oporniki są oznakowane:

  • 1 cyfra – kolor opornika

  • 2 cyfra – kolor paska

  • mnożnik – kolor kropki

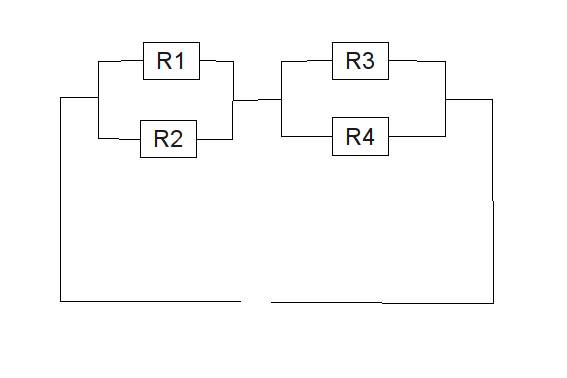

Ilustracja 2: Schemat połączeń oporników

stała przyrządu: - – na udostępnionych przyrządach (100 lub 25 dz)

odczyt napięcia: (iloczyn stałej przyrządu i kąta wychylenia wskazówki)

odczyt natężenia: (iloczyn stałej przyrządu i kąta wychylenia wskazówki)

zakres woltomierza: 10[V]

zakres amperomierza: 250 [mA]
