Akademia Górniczo-Hutnicza w Krakowie

Wydział Inżynierii Mechanicznej i Robotyki

LABORATORIUM nr 1

Maszyny i Urządzenia Transportowe

SPRAWOZDANIE

Grupa lab.: 7B

Temat: Przenośnik Wibracyjny

Wykonali: Kotnis Przemysław, Kozieł Bartosz, Kowalski Kamil, Koziński Łukasz,
Kozłowski Jerzy, Kozub Bartosz, Krasoń Łukasz, Kret Agnieszka, Koprowski Krzysztof,
Konsor Konrad, Smok Bartosz, Polit Marcin



  1. Cel ćwiczenia:

Wyznaczenie współczynnika podrzutu dla zmiennych parametrów pracy przenośnika wibracyjnego.

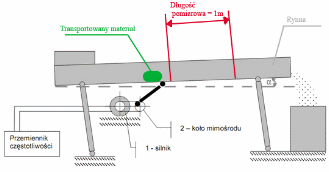

  1. Schemat stanowiska:

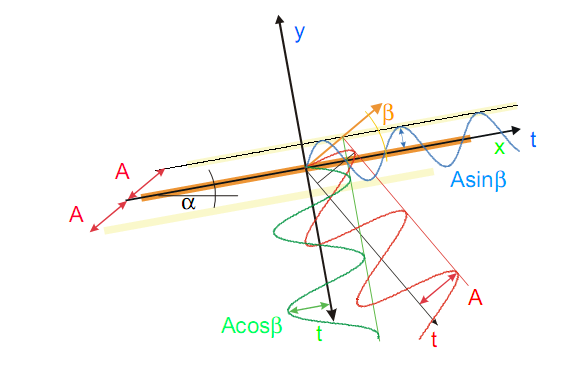

  1. Parametry drgań rynny przenośnika wibracyjnego:













  1. Wnioski:

Istotnymi parametrami wpływającymi na wydajność pracy przenośnika wibracyjnego są:

Gęstość usypowa urobku – większa gęstość strugi pozwala na przetransportowanie większej masy w tym samym okresie czasu

Czestotliwość drgań rynny – zwiększenie z pomocą falownika częstotliwości napięcia zasilającego silnik elektryczny, a tym samym wzrost prędkości obrotowej wału i częstotliwości drgań rynny znacząco wpłynął na poprawienie wydajności.



Parametrem mającym drugorzędny wpływ na wydajność pracy przenośnika wibracyjnego jest:

Kąt α nachylenia rynny – przy niewielkich kątach nachylenia (poniżej 8 stopni) jego wpływ na współczynnik podrzutu K jest niemalże pomijalny, jednakże wzrasta wykładniczo przy większych wartościach kąta
