Gliwice, 10.03.2009r.

Laboratorium z elektroniki

i miernictwa

Tranzystor bipolarny.

Sekcja 2.

Baszczok Krzysztof

Drzewiecki Michał

Momot Łukasz

1. Cel ćwiczenia.

Celem ćwiczenia jest: zapoznanie się z teoria wyjaśniającą działanie tranzystora, podstawowymi modelami tranzystora, jego właściwościami w układzie pracy WE oraz podstawowymi parametrami technicznymidla tego układu pracy. Program ćwiczenia obejmuje wyznaczenie charakterystyk statycznych i prądów zerowych oraz wykorzystanie tych pomiarów do wyznaczania parametrów modeli tranzystora.

2. Schematy, pomiary, obliczenia i charakterystyki.

Schematy.

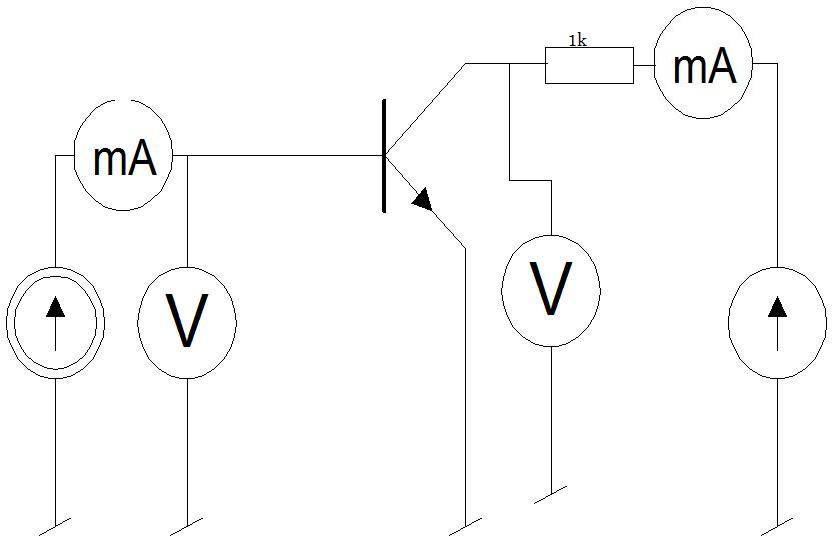

Pomiary były prowadzone na następującym układzie:

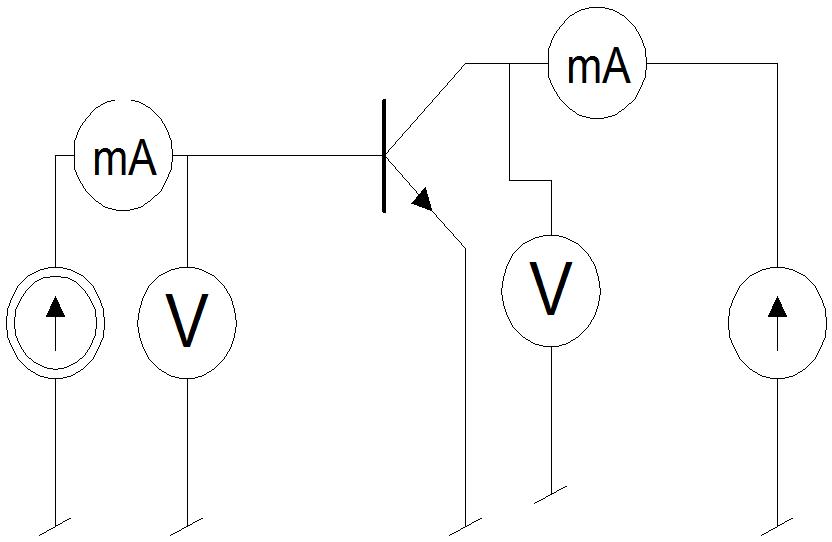

oraz

Obliczenia.

Dla mierzonego tranzystora należało przeprowadzic obliczenia analizy małosygnałowej dla

I_b = 40μA i U_ce = 5V.

Wzmocnienie β dla charakterystyki normalnej oraz inwersyjnej.

Wnioski.

Z uzyskanych pomiarów otrzymaliśmy wykresy zbliżone do charakterystyk podręcznikowych. Nasze pomiary ( w odróżnieniu od innych sekcji ) dokonane zostały dla tranzystora BC211 z dodatkowym kondensatorem.

Otrzymane przez nas charakterystyki nie odbiegają kształtem od oczekiwanych, dlatego też sądzimy, że nasze pomiary nie są obarczone zbyt dużym błędem.
