1. Cel ćwiczenia

    - Ćwiczenie ma na celu sprawdzenie przydatności oscylokopu do pomiaru napięcia zmiennego

  2. Program ćwiczenia

    - Pomiar napięcia zmiennego

    - Pomiar napięcia sinusoidalnego prze różnej czułości

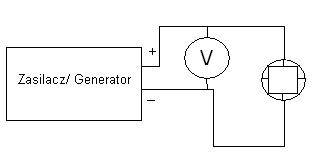

  3. Schematy pomocnicze


  4. Tabele pomiarowe

    Upp

    Uosc

    Uv

    Hz

    V

    V

    V

    60

    20

    7,07

    6,84

    60

    16

    5,65

    5,64

    60

    6

    2,12

    2,07

    100

    20

    7,02

    7,15

    100

    16

    5,65

    5,6

    100

    8

    2,82

    2,84

    200

    20,1

    7,05

    7,16

    200

    11,6

    3,39

    4,05

    200

    3,8

    1,33

    1,3

  5. Spis przyrządów

    - Oscyloskop

    -Voltomierz

    -Generator prądu zmiennego





  1. Wnioski

Przystępując do ćwiczenia pomiaru napięcia sinusoidalnego należy nastawić urządzenia- oscyloskop, wzmacniacz, voltomierz. Za pomocą trójnika, którego wpinamy do wzmacniacza oraz do tego trójnika podłaczamy voltomierz oraz oscyloskop. Następnie wpięty wzmacniacz nastawiamy na odpowiednią częstotliwość i obserwujemy zachowanie na oscyloskopu.

Następnieodczytujemy napięcie miedzy szczytowe "Upp". Kolejno po odczytaniu "Upp" dzielimy przez czułość ustawioną na oscyloskopie. Wyniki porownujemy z wynikami,które odczytaliśmy z voltomierza i wpisujemy do tabeli. Z wyników widać że wyniki jakie otrzymaliśmy na oscyloskopie są mniej dokładne, ponieważ jest możliwość złego nastawienia ostrości i kontrastu pokazywanego na oscyloskopie.
