Karta instrukcyjna obróbki

Symbol, rysunek, części : 23.10

Znak : Instr. nr 1

Treść operacji : Ciąć pręt

Stanowisko robocze : PT-40A

Nr operacji : 0

Ustawienie

Pozycja

Zabieg

L. przejść

Opis zabiegu

N arzędzie

Warunki skrawania

Czas masz. [min]

D, d B

L

ap

f

fz

vf

vc

n

i

1

1

1

1

Ciąć pręt na elementy długości 317,6 mm

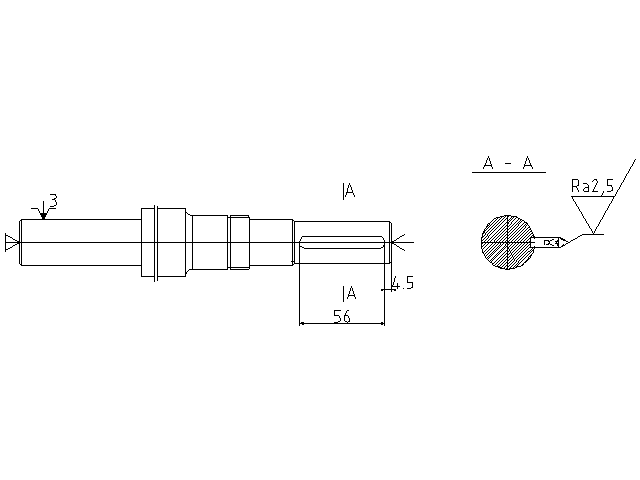

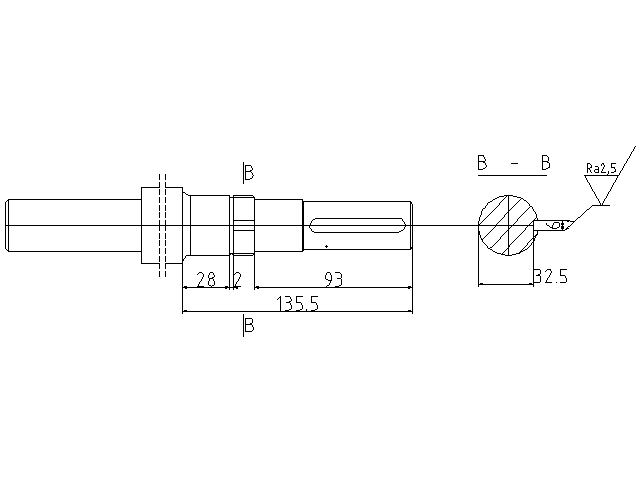

Szkic, uwagi : Zabieg 1 : Zabieg 2 :

Przyrządy i uchwyty obróbkowe : zderzak stół rolkowy 1800

Przyrządy i uchwyty narzędziowe :

Narzędzia pomiarowe : przymiar taśmowy

Opracował : Tomasz Łysek Łukasz Włoch Robert Wątroba

Sprawdził :

Zatwierdził :

Objaśnienia oznaczeń karty instrukcyjnej:

D,d – średnica zewnętrzna i wewnętrzna przedmiotu [mm];

B – szerokość frezowania [mm];

L – droga działania [mm];

a_p – głębokość skrawania [mm];

f – posuw na obrót [mm/obrót];

f_z – posuw na ostrze [mm/ostrze];

v_f – prędkość posuwu [mm/min];

v_c – prędkość skrawania [m/min];

n – prędkośc obrotowa w [obr/min];

i – liczba przejść.
