Politechnika Rzeszowska Rok akademicki 2009/2010

Wydział Budownictwa i Inżynierii Środowiska

Katedra Mechaniki Konstrukcji




















MECHANIKA BUDOWLI - LABORATORIUM

Projekt nr 5

METODA PRZEMIESZCZEŃ























Konsultował:

Wykonał:

dr inż. Piotr Nazarko

Paweł Wiedro


II BD, LP-15

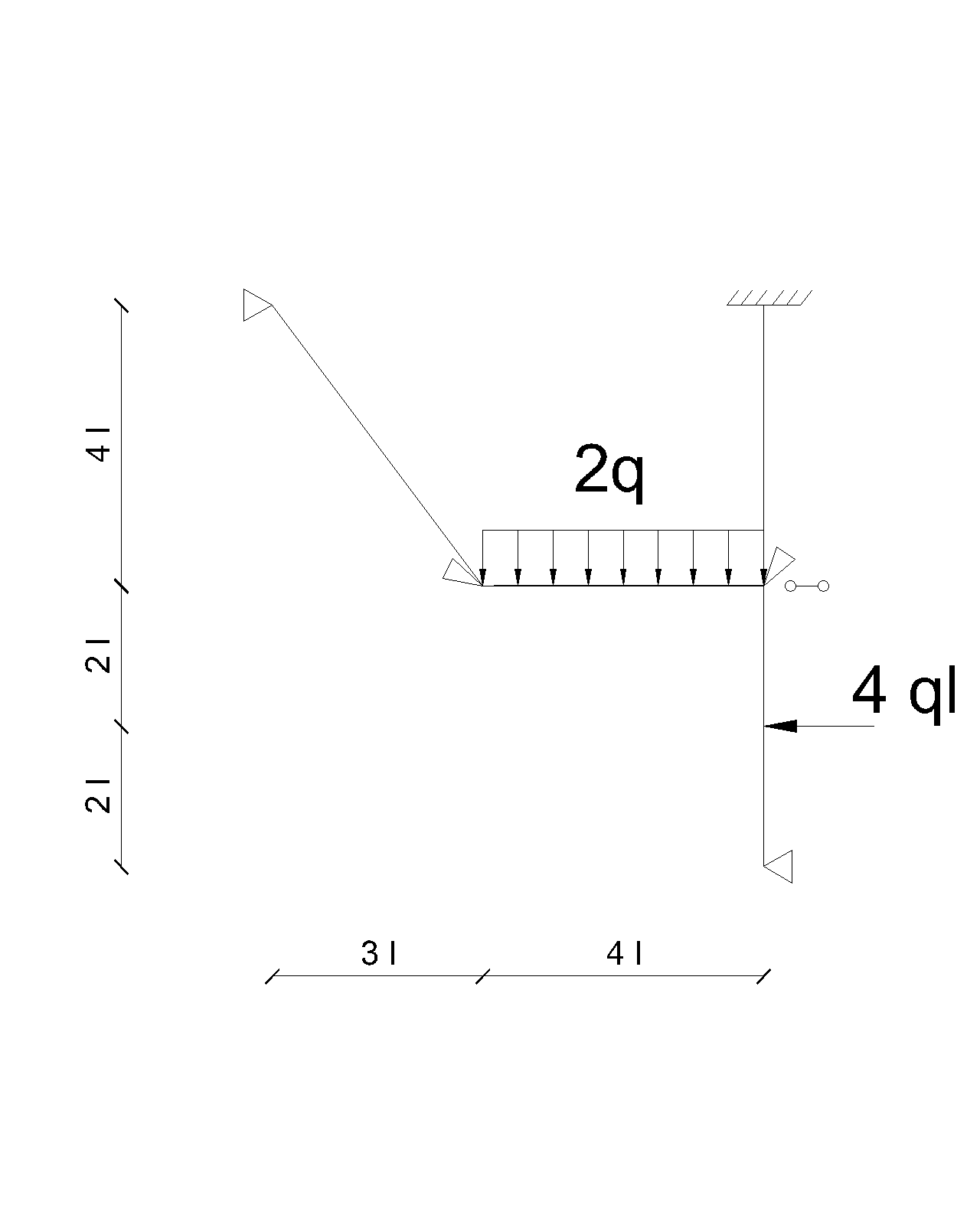

1.Schemat ramy

2.

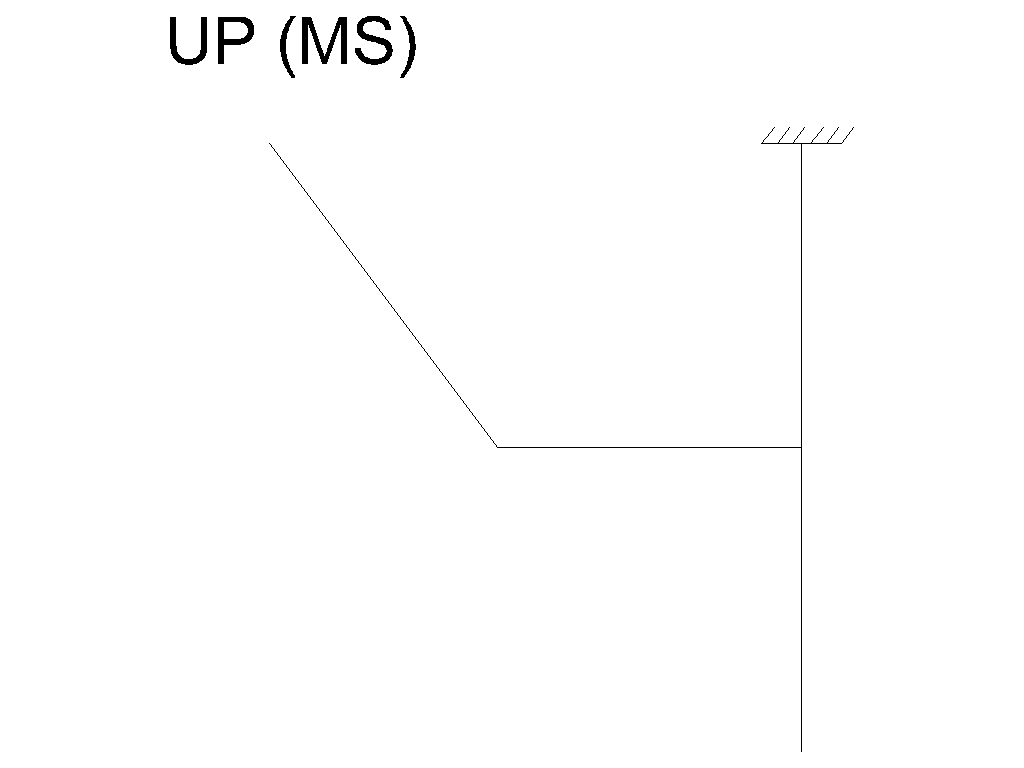

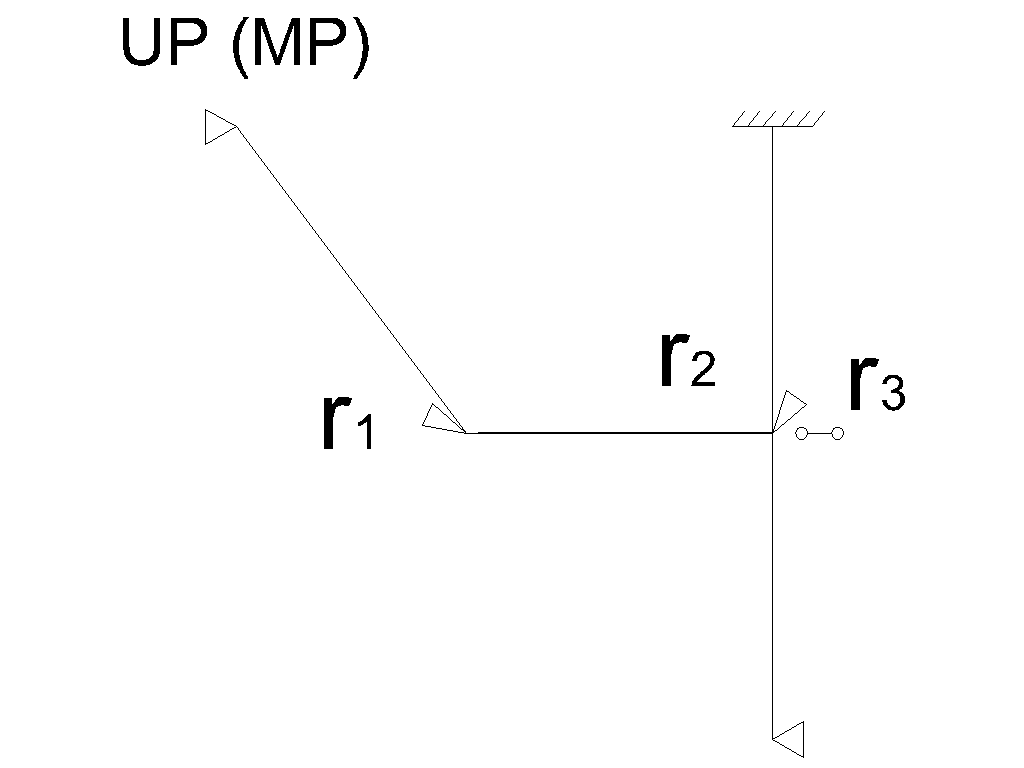

Układy podstawowe

3.

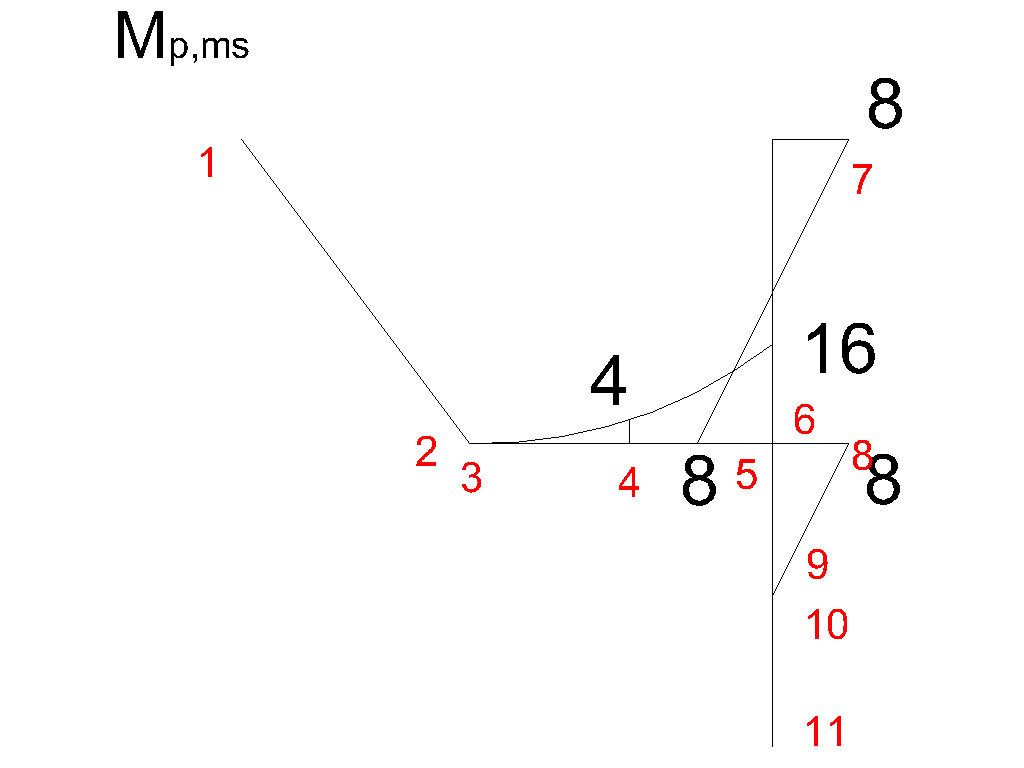

Wykres MP_MS wraz z numeracja przedziałów charakterystycznych

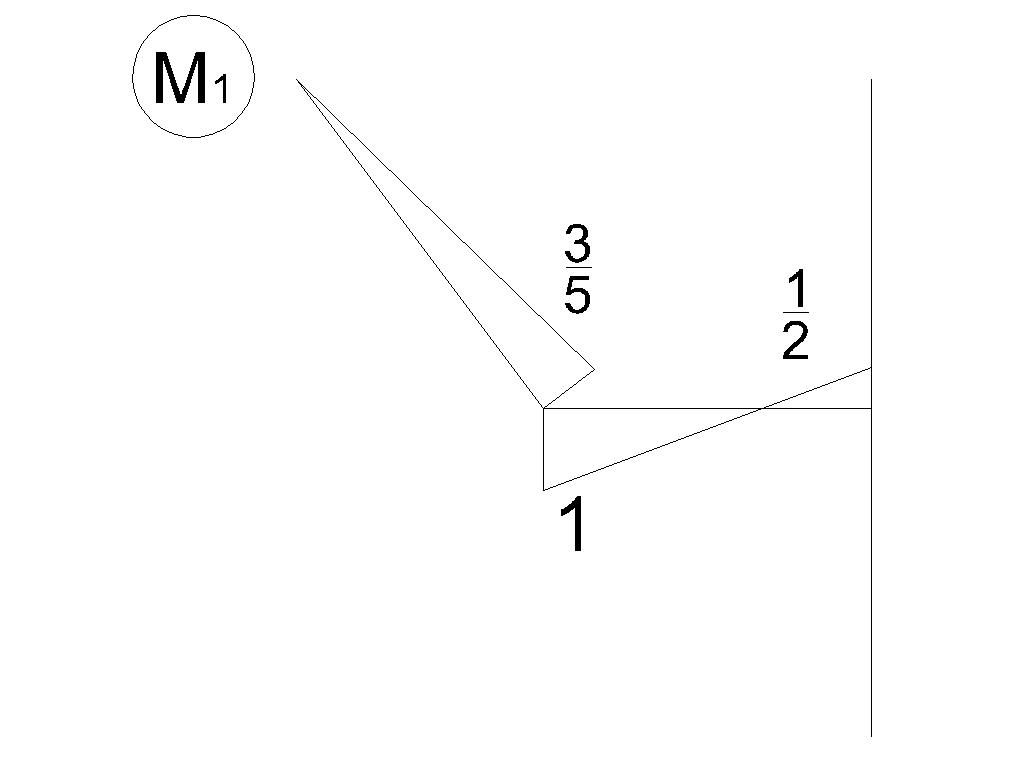

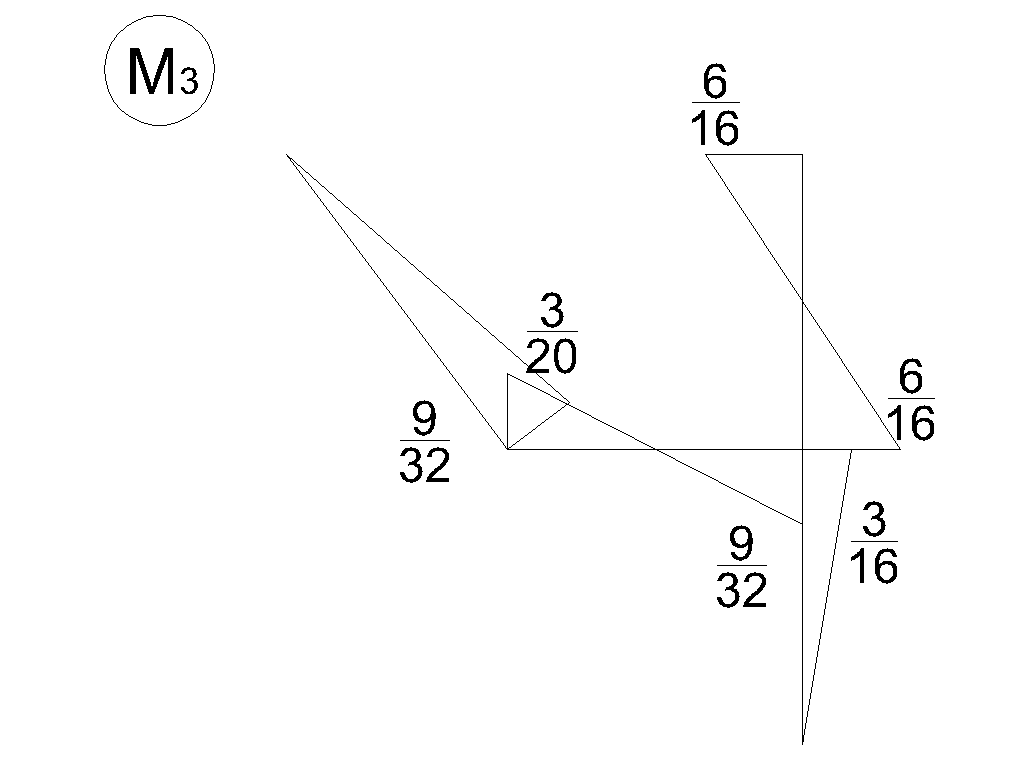

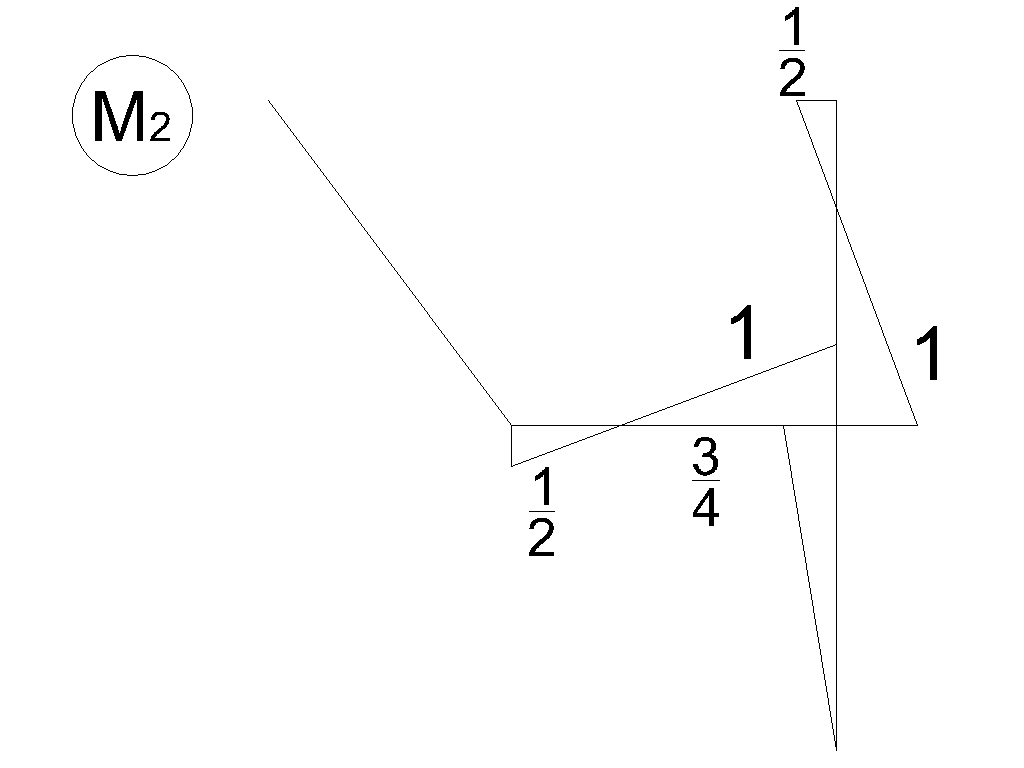

4.Wykresy jednostkowe






5.

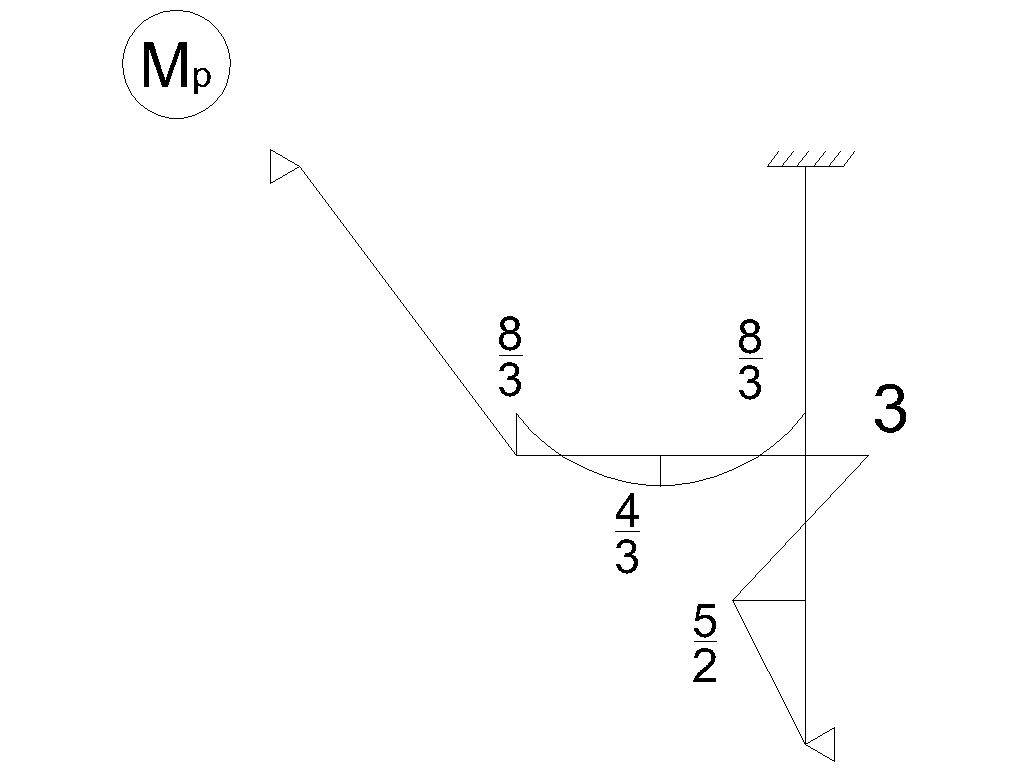

Wykres MP

6.Wartości wektorów

K =

1.6000 0.5000 -0.1313

0.5000 2.7500 -0.0938

-0.1313 -0.0938 0.3773



Rp =

-2.6667

-0.3333

5.7500



Z =

0.5796

-0.5010

-15.1610



Mk =

0

1.9264

1.9264

1.6035

-6.7195

-6.1864

5.9359

0.5331

-3.7335

-3.7335

0

7.

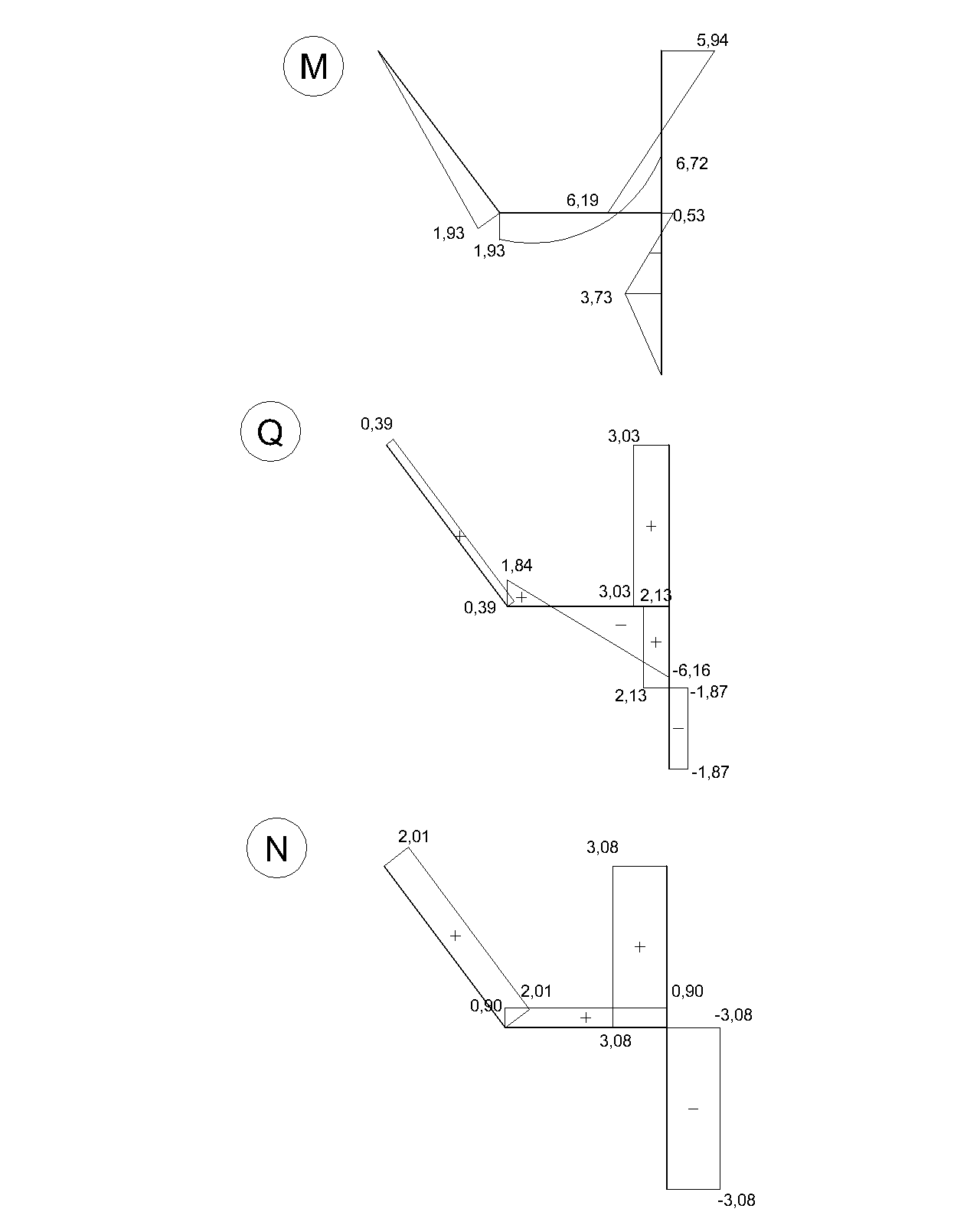

Końcowe wykresy

8.Sprawdzenie:

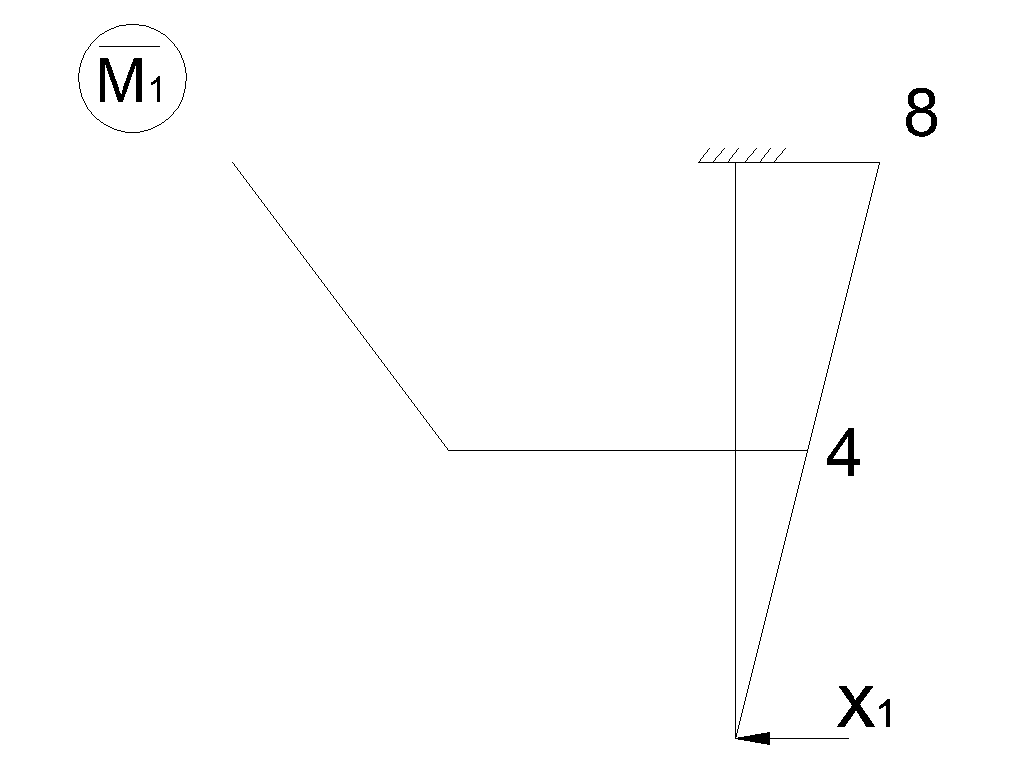

Przesunięcie wybranej podpory = 0
