Zasady oceny wytrzymałości i

cech fizycznych betonów

konstrukcyjnych w świetle

wymagań aktualnych norm

krajowych i europejskich

Przygotowała:
Paula Halaburda

Wytrzymałość na ŚCISKANIE

wg PN-EN 12390-3

Próbki:

lub odwierty rdzeniowe zgodne z PN-EN 12504-1

Wymiar d [mm]

Maksymalny wymiar ziaren

kruszywa [mm]

100

16

150

31,5

200
250

63

300

Dostosowanie próbek:

• Szlifowanie
• Nałożenie warstwy wyrównującej z zaprawy  z

cementem glinowym

• Nałożenie warstwy wyrównującej z mieszanki

siarkowej

• Nałożenie nakładki piaskowej

 Wynik badania:

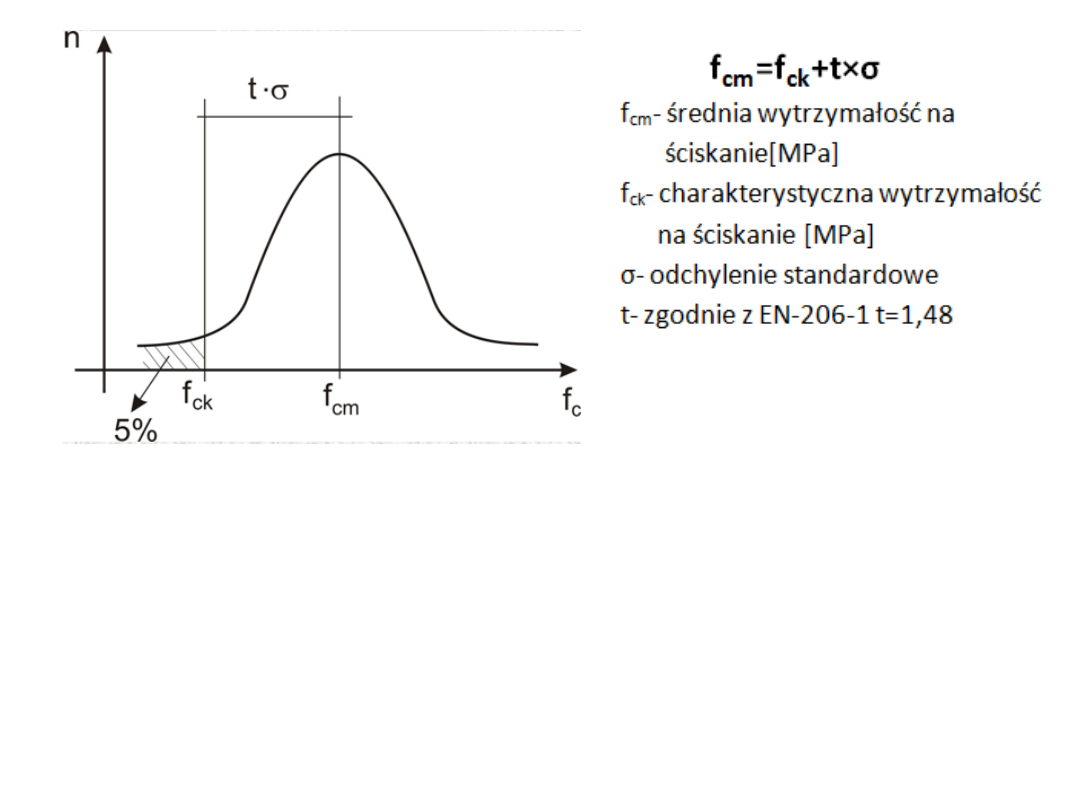

Wytrzymałość charakterystyczna f

ck



określa klasę wytrzymałości
betonu na ściskanie:

C/ f

ck,cyl

/ f

ck,cube

Zgodnie z PN-EN 206-1, aby zgodność

wytrzymałości z klasą została
potwierdzona, należy sprawdzić dwa
kryteria i obydwa muszą być spełnione.

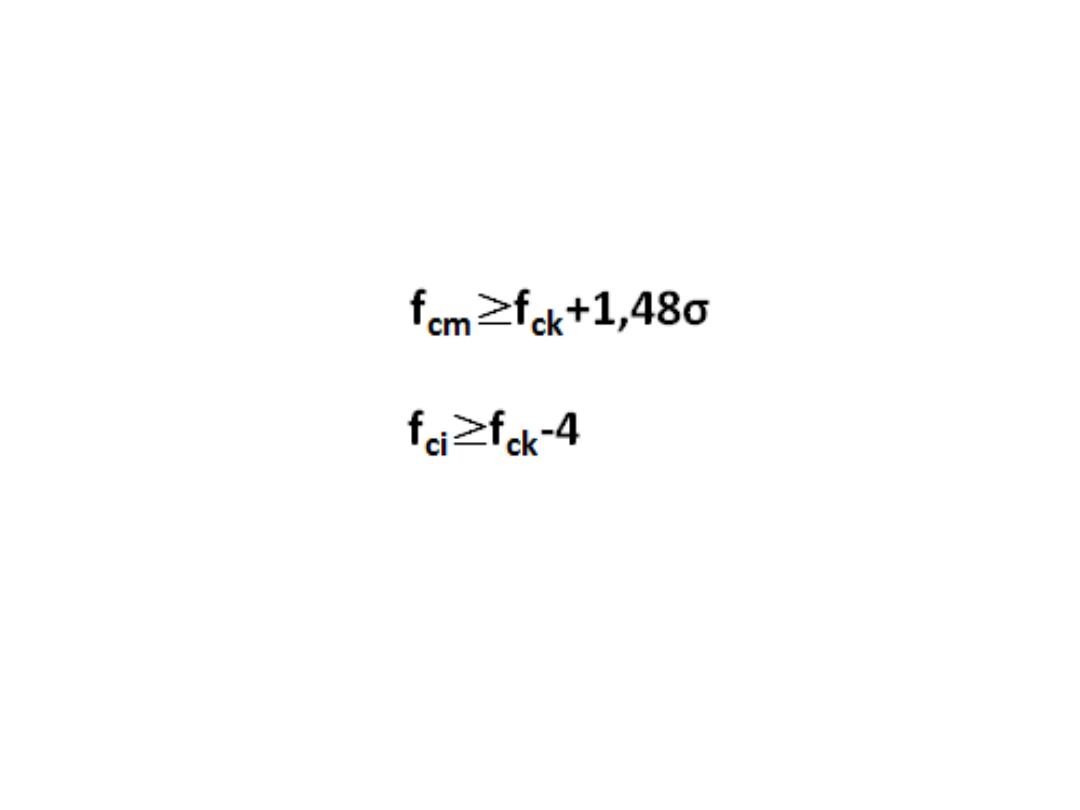

Kryterium 1:

Kryterium 2:

Wytrzymałość na ROZCIĄGANIE

wg PN-EN 12390-6

Bezpośrednie osiowe jednokierunkowe

rozciąganie

Próbki:

Próbki walcowe 150/300mm

Wynik badania:

Wytrzymałość na ROZCIĄGANIE

wg PN-EN 12390-6

Rozciąganie przy rozłupywaniu

Próbki:

• Próbki walcowe 150/300mm

(zalecane)

• Próbki sześcienne lub

prostopadłościenne (dopuszczone
wg PN-EN 12390-2)

Wynik badania:

Wytrzymałość na ROZCIĄGANIE

wg PN-EN 12390-5

Rozciąganie przy zginaniu

Próbki:

Próbki sześcienne lub prostopadłościenne

(dopuszczone wg PN-EN 12390-2)

Wynik badania:

GĘSTOŚĆ

wg PN-EN 12390-7

Próbki:

• Próbki o objętości nie mniejszej niż 0,785l.
• Masa próbki:

o W stanie naturalnym
o W stanie nasyconym (poprzez nasycenie

wodą o temperaturze 20±2°C)

o W stanie wysuszonym (poprzez suszenie

w temperaturze 105±5°C)

Wyniki badania:

• Objętość próbki

Zalecaną metodą oznaczania objętości jest
metoda wagi hydrostatycznej. Objętość
oznacza się na podstawie pomiaru objętości
wody wypartej przez próbkę nasyconą.
Alternatywnie norma dopuszcza bezpośredni
pomiar wymiarów liniowych próbki, jeżeli ta
jest bryłą regularną.

• Gęstość próbki

D- gęstość odpowiadająca stanowi badanej próbki oraz
metodzie oznaczania objętości [kg/m

3

]

m- masa próbki do badania [kg]
V- objętość oznaczona w badaniu [m

3

]

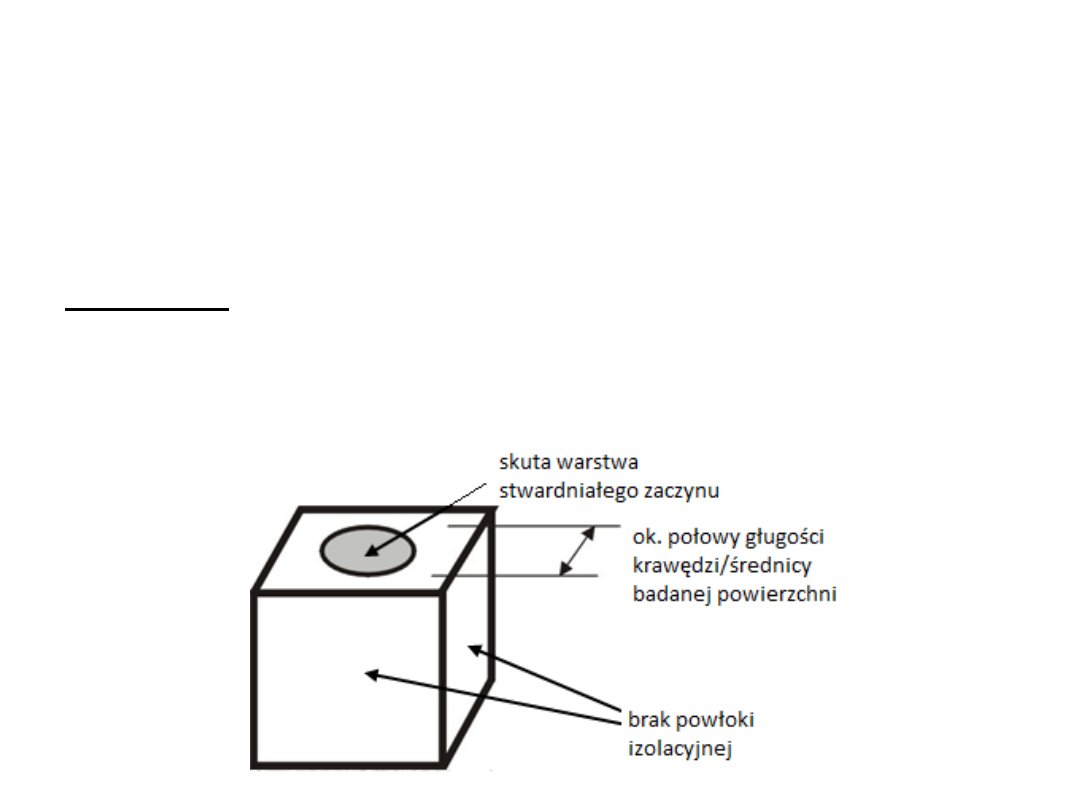

Głębokość penetracji wody

pod ciśnieniem

wg PN-EN 12390-8

Próbki:

• Sześcienne, prostopadłościenne lub

walcowe o krawędzi/średnicy ≥ 150mm

• Wiek: 28 dni

Procedura badania:

• Ciśnienie 500±50 kPa
• Czas 72±2h
• Obserwacja bocznych powierzchni próbek i

ewentualnego zawilgocenia tych
powierzchni

• Rozłupanie próbki i pomiar maksymalnej

głębokości penetracji

Wynik badania:

Głębokość wniknięcia wody

MROZOODPORNOŚĆ

wg PN-88/B 06250

Próbki:

• 12 próbek sześciennych o boku 100, 150

lub 200mm

• lub 12 próbek wyciętych z konstrukcji o

min. Wymiarze 100mm

• Próbki muszą mieć min. 28 dni
• Badanie oznacza się na próbkach w stanie

nasyconym

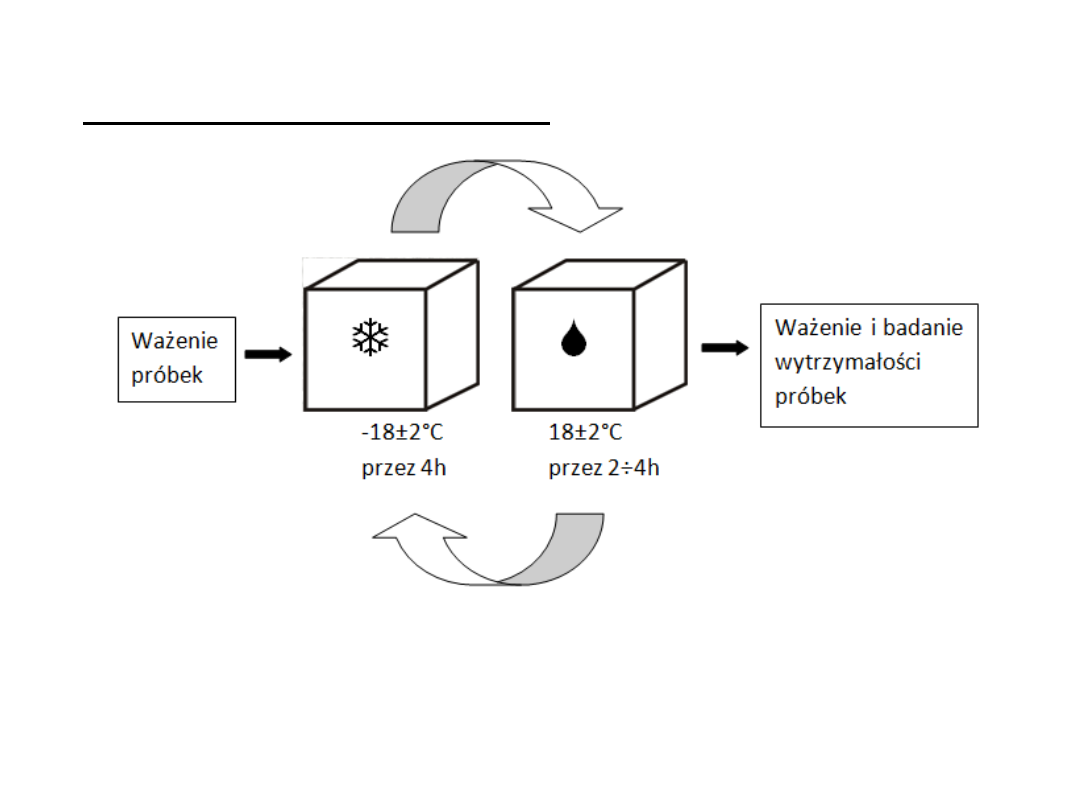

Procedura badania:

Wyniki badania:

Stopień mrozoodporności Fxx- „xx” oznacza

wymaganą liczbę cykli zamrażania i
rozmrażania próbek dla danej trwałości
konstrukcji

Warunki dotyczące poprawności oznaczenia:
1. Próbka nie wykazuje pęknięć
2. Zmiana masy nie przekracza 5%
3. Zmiana wytrzymałości nie przekracza

20%

Bibliografia

• PN-EN 206-1 „Beton- Część 1: Wymagania,

właściwości, produkcja i zgodność”

• PN-EN 12390-3 „Badania betonu- Część 3:

Wytrzymałość na ściskanie próbek do badania”

• PN-EN 12390-6 „Badania betonu- Część 6:

Wytrzymałość na rozciąganie przy rozłupywaniu
próbek do badania”

• PN-EN 12390-7 „Badania betonu- Część 7:

Gęstość betonu”

• L. Czarnecki, „Beton wg normy PN-EN 206-1-

komentarz”, wyd. PKN

• Materiały z wykładów z przedmiotu „Technologia

betonu”
