RODZAJE NAPĘDÓW HYDRAULICZNYCH

STOSOWANYCH W MASZYNACH

ROBOCZYCH



Sławomir

Matuszak

 nr albumu

223354

Napędy

hydrauliczne

służą

do

przekazywania  energii  mechanicznej  za
pośrednictwem cieczy roboczej z miejsca jej
wytwarzania do miejsca zużytkowania

Ze  względu  na  sposób  przekazywania
energii  rozróżniamy  dwie  grupy  napędów
hydraulicznych:

-

napędy

hydrostatyczne,



wykorzystujące  głównie  energię  ciśnienia
cieczy roboczej

-

napędy

hydrokinetyczne,

wykorzystujące  głównie  energię  kinetyczną
cieczy roboczej

1.

Rola

i

rodzaje

napędów

hydraulicznych

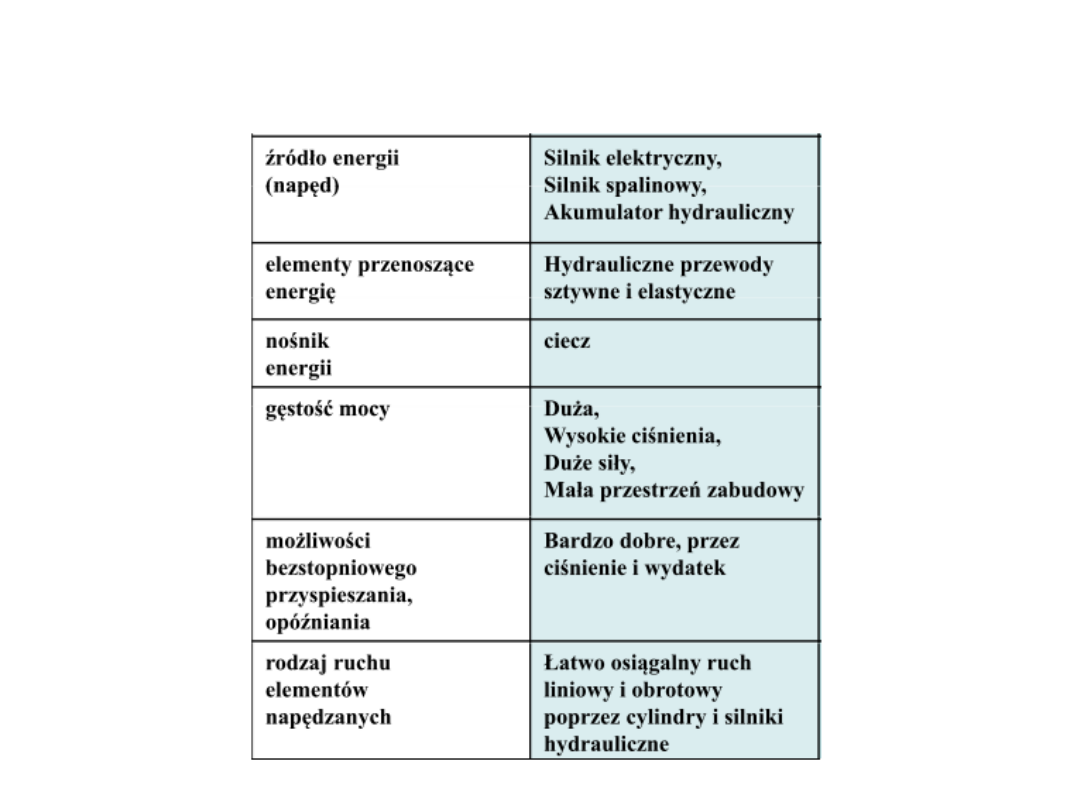

2. Cechy charakterystyczne

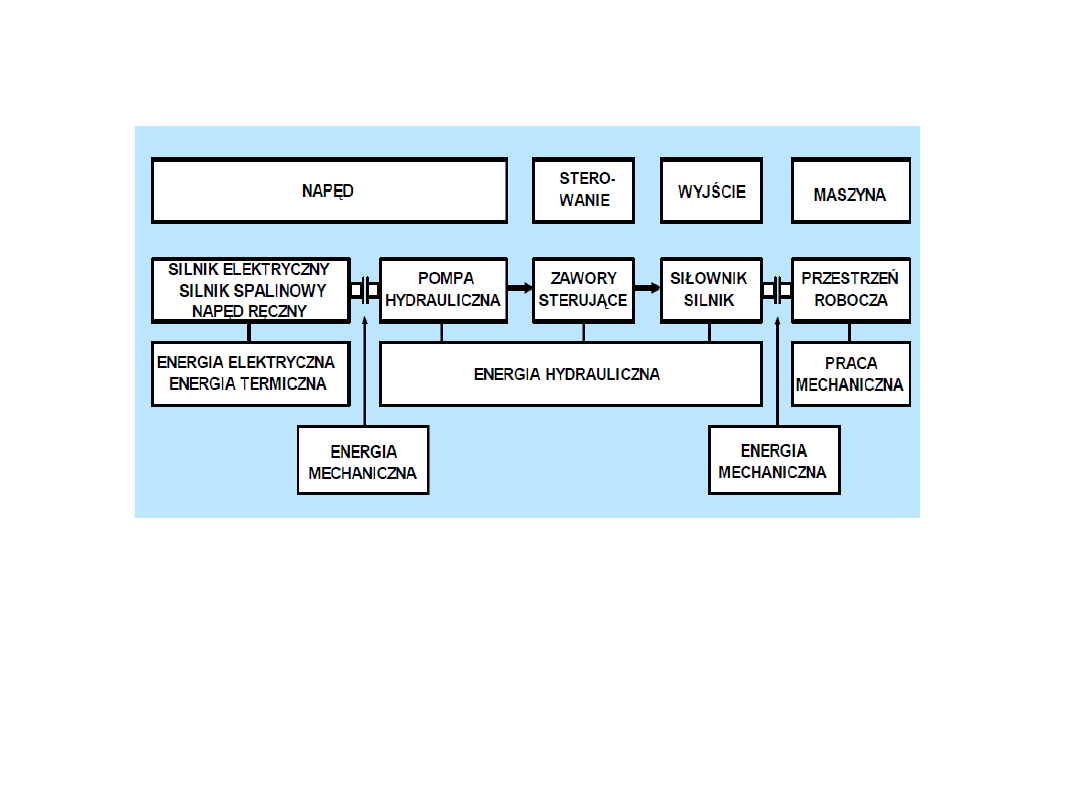

3.  Schemat  i  zasada  działania  układu
hydrostatycznego

            Energia  mechaniczna  jest  doprowadzania  do  wału  wejściowego

pompy  i  tu  przekształcana  na  energię  hydrauliczną.  Strumień
cieczy  pod  ciśnieniem  doprowadzany  jest  przewodem  rurowym  do
silnika  hydraulicznego  lub  siłownika,  gdzie  jego  energia  jest
przekształcana  na  energię  mechaniczną  charakteryzującą  się
momentem  obrotowym  i  prędkością  wału  silnika  lub  siłą  i
prędkością tłoczyska siłownika.

4.

Wady

i

zalety

układów

hydrostatycznych

     Zalety:
 -  duża łatwość sterowania podstawowymi parametrami ruchowymi,

    a  co  za  tym  idzie,  możliwość  łatwego  uzyskania  bardzo  dużych
przełożeń zmiennych w sposób ciągły,
-  bardzo  mała  bezwładność  układu,  umożliwiająca  dokonywanie
częstych i gwałtownych zmian prędkości i obciążenia przy dobrych
właściwościach tłumienia procesów przejściowych,
-  samosmarowność,  ponieważ  w  charakterze  cieczy  roboczej
wykorzystuje się zazwyczaj różne rodzaje olejów,
-  łatwość  bezpośredniej  i  ciągłej  kontroli  obciążenia,  a  takżę
łątwość ograniczenia tego obciążenia,
-  łatwość  przestrzennego  usytuowania  elementów  tworzących
układy,
-  możliwość  komponowania  układów  przeznaczonych  do  różnych
maszyn  i  różnych  celów  z  ograniczonej  i  zunifikowanej  liczby
elementów  typowych,  produkowanych  przez  wyspecjalizowane
firmy,
- łatwość automatyzacji lub zdalnego sterowania.

4.

Wady

i

zalety

układów

hydrostatycznych

     Wady:
  -    duża  podatność  na  zanieczyszczenia  cieczy  roboczej,

prowadząca w następstwie do uszkodzeń,
-

zmiany

właściwości

statycznych

i

dynamicznych,

spowodowane  zmianami  lepkości  cieczy  roboczej  pod
wpływem temperatury,
-  duża  hałaśliwość  rosnąca  wraz  ze  wzrostem  ciśnienia  w
układzie,
- występowanie nieuniknionych i brudzących wycieków cieczy
roboczej,  które  są  szkodliwe  dla  środowiska  i  trudne  do
neutralizacji.

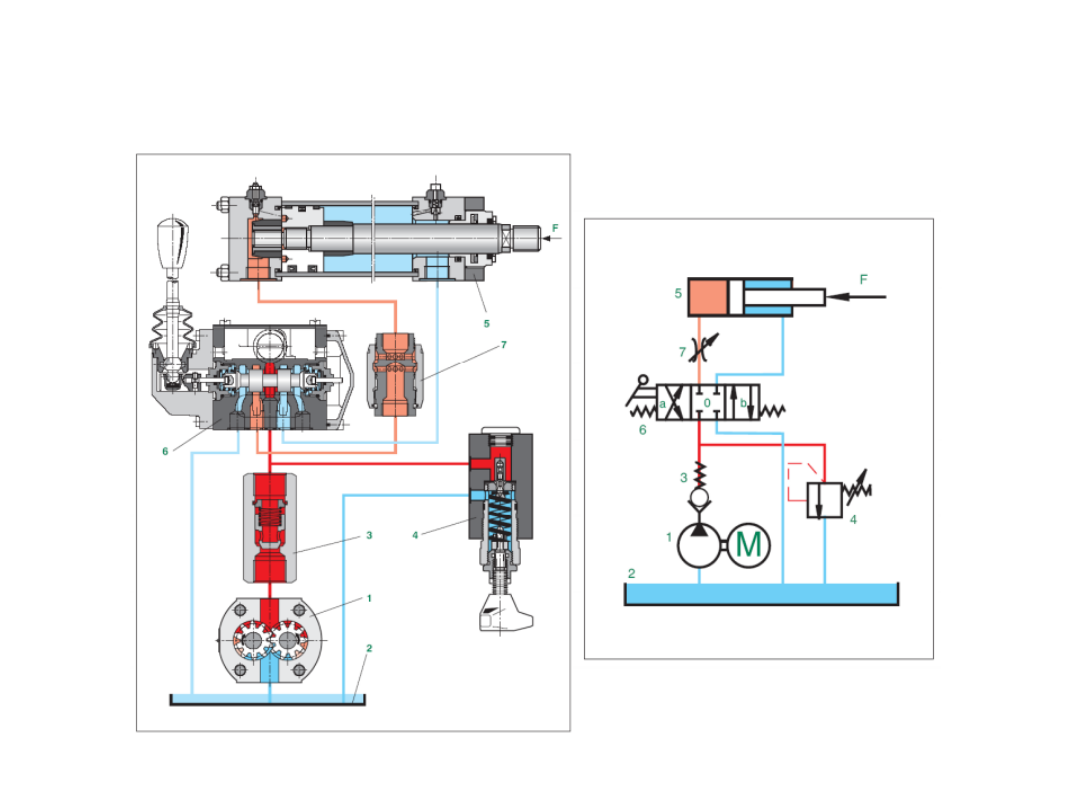

5.  Przykładowy  układ  hydrostatyczny
(schemat  hydrauliczny  oraz  przekrój
przez główne elementy)

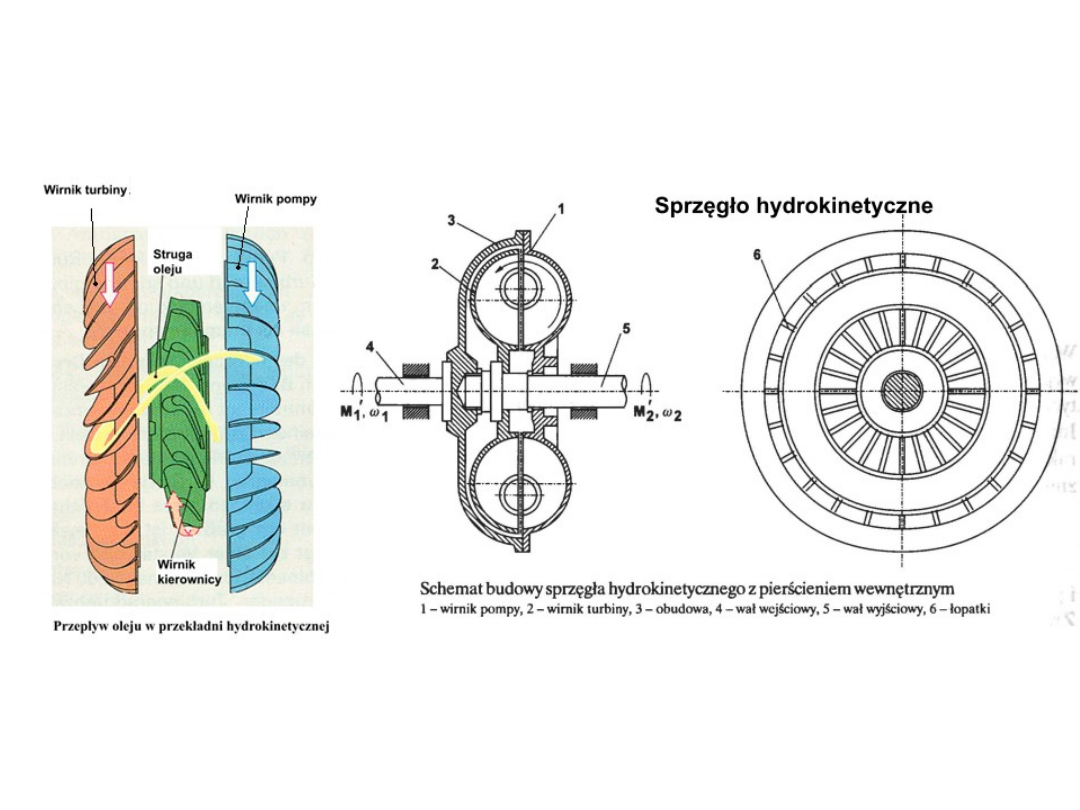

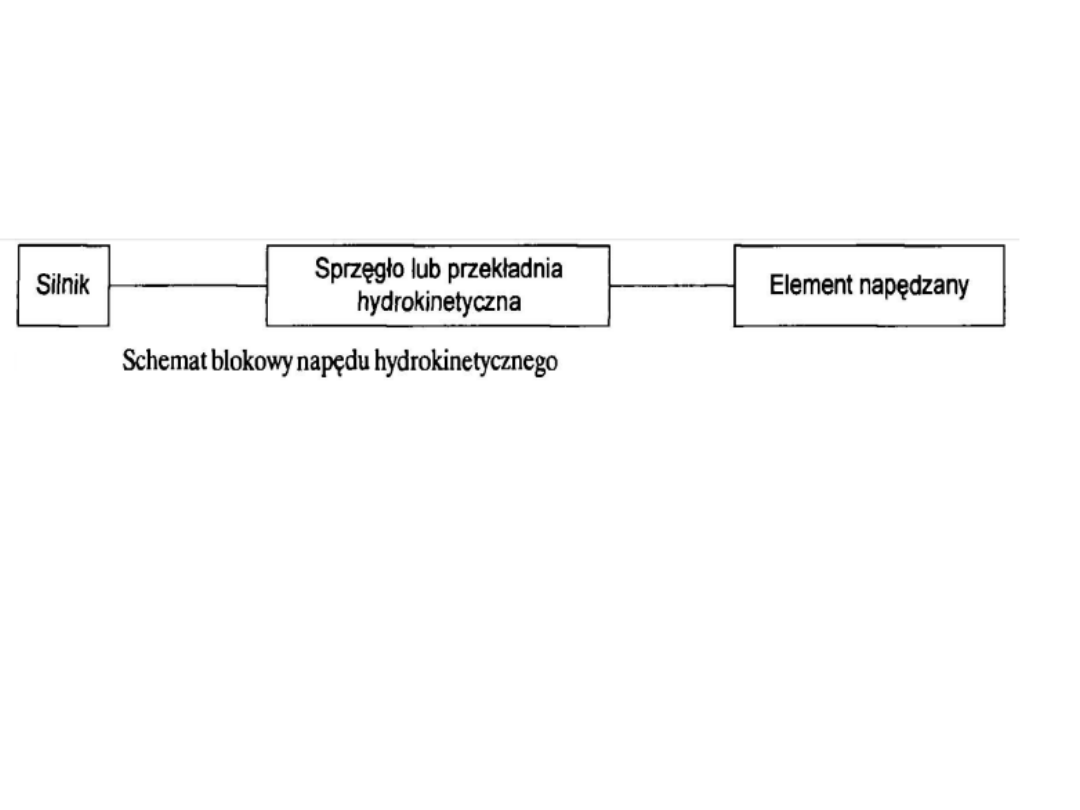

6.  Schemat  i  zasada  działania  układu
hydrokinetycznego

Energia mechaniczna jest doprowadzana do wału wejściowego, połączonego z
wirnikiem  pompy.  Obracający  się  z  duża  prędkością  wirnik  przekazuje
dostarczaną energię strumieniowi cieczy, płynącemu następnie do turbiny. Tu
ciecz  przepływając  przez  wirnik  oddaje  mu  swoją  energię.  Energia  ta  jest
następnie  odbierana  z  wału  wyjściowego.  W  rzeczywistych  budowanych
napędach  hydrokinetycznych  wirniki  pompy  i  turbiny  są  umieszczone  we
wspólnej  obudowie,  co  umożliwia  rezygnację  z  przewodów  rurowych
łączących oba te elementy.

7.

Wady

i

zalety

układu

hydrokinetycznego

     Zalety:
  - ciągła i bezstopniowa zmiana przełożenia momentu obrotowego,

- ograniczenie przenoszenia drgań skrętnych,
- cicha i spokojna praca,
-  duża  trwałość,  ze  względu  na  brak  części  zużywających  się  w
skutek tarcia itp.,
-  łatwość  eksploatacji  niewymagająca  dozoru,  częstych  napraw
itp.,
-  możliwość  włączania  i  wyłączania  i  to  także  pod  pełnym
obciążeniem,
- niewielki ciężar w porównaniu z innymi przekładniami.

Wady:
-  mała  sprawność przy dużych przełożeniach dynamicznych oraz
niezbyt wysoka sprawność maksymalna,
-  możliwość  pracy  tylko  przy  jednym  z  góry  ustalonym  kierunku
obrotów.

7.

Wady

i

zalety

układu

hydrokinetycznego

DZIĘKUJĘ ZA UWAGĘ!
