Zastosowania pomiarów

GNSS

w geodezji

Jakub Osman

Do satelitarnych systemów

nawigacyjnych GNSS należą:

• GPS
• GLONASS
• GALILEO
• WAAS
• BEIDOU
• EGNOS MSAS

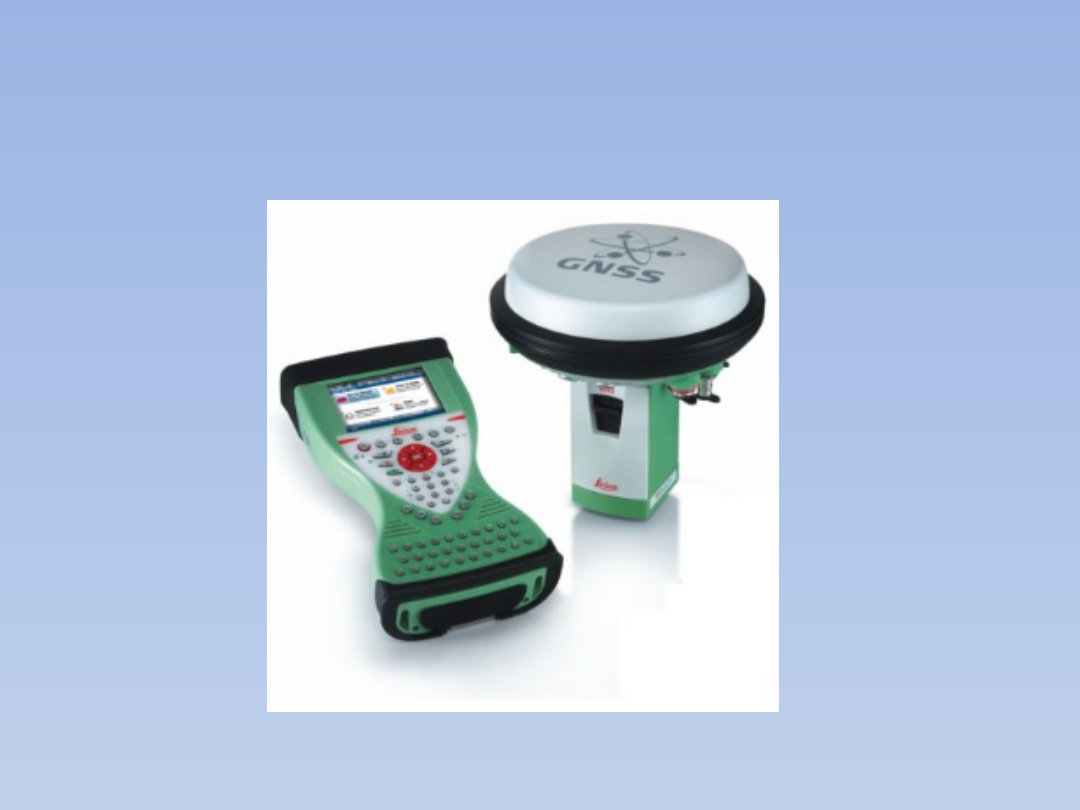

W geodezji używane są głównie

systemy GPS i GLONASS. Współczesne

odbiorniki GNSS mogą korzystać z obu
systemów jednocześnie, co wpływa na

niezależność i większą dokładność

pomiarów.

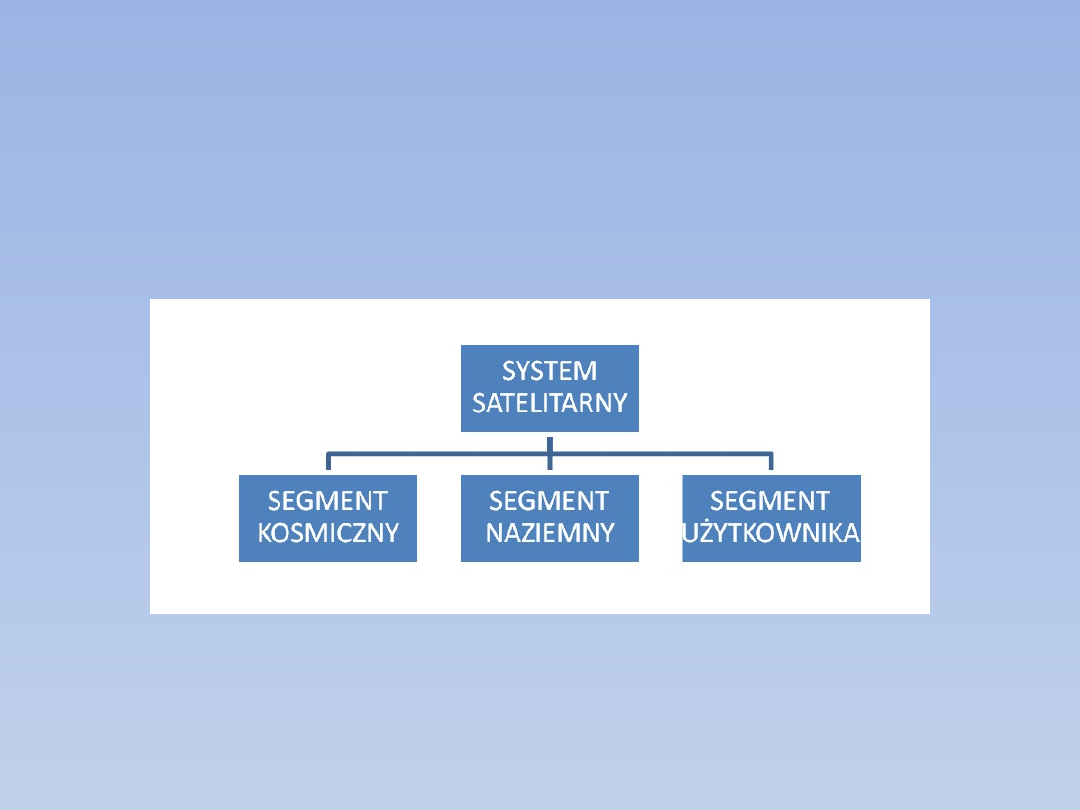

Budowa systemów

satelitarnych.

Zastosowanie GNSS w

geodezji

Sygnały  odbierane  bezpośrednio  przez
odbiornik  z  satelitów  pozwala  uzyskać
dokładność

rzędu

kilku

metrów.

Dlatego  w  Polsce  korzysta  się  z
systemu  wspomagającego  jakim  jest
system

ASG

EUPOS

będącego

podstawową  fundamentalną  osnowę
geodezyjną.

Dzięki

poprawkom

wysyłanym  ze  stacji  referencyjnych
jesteśmy w stanie uzyskać dokładności
rzędu  2  cm  w  poziomie,  i  5  cm  w
pionie.

Zakładanie osnowy

pomiarowej.

Wykorzystując  metody  GNSS  do  zakładania  osnów
pomiarowych  możemy  skorzystać  z  techniki  statycznej,
szybkiej  statycznej  lub  kinematycznej  RTK  lub  RTN.  Do
wykonywania  pomiarów  można  wykorzystywać  system
ASG-EUPOS  lub  inne  systemy  stacji  referencyjnych  o  ile
dane  określające  położenie  tych  stacji  zostały  włączone
do  zasobu  PZGiK,  a  serwisy  tych  systemów  pozwalają
uzyskać dokładności wymagane  dla pomiaru szczegółów
terenowych

I

grupy.

Wykorzystując

technikę

kinematyczną  RTK  oraz  RTN  należy  pamiętać  aby
skontrolować  się  na  co  najmniej  2  punktach  osnowy
geodezyjnej  w  odległości  nie  większej  niż  5  km  od
miejsca pomiaru.

Nowo

zakładaną

osnowę

należy

pomierzyć

w

dwóch

seriach

pomiarowych  poprzedzając  kolejny
pomiar inicjalizacją odbiornika.
Ponieważ

standardy

techniczne

wymagają

wyrównania

osnowy

pomiarowej

metodą

najmniejszych

kwadratów  to  poza  pomiarem  GPS
należy  te  punkty  pomierzyć  metodą
kątowo-liniową.

Pomiary sytuacyjno-

wysokościowe

Pomiary GNSS z wykorzystaniem

systemów wspomagających, takich jak

ASG-EUPOS dają dokładności

wystarczające do bezpośrednich

pomiarów wszystkich trzech grup

dokładnościowych.

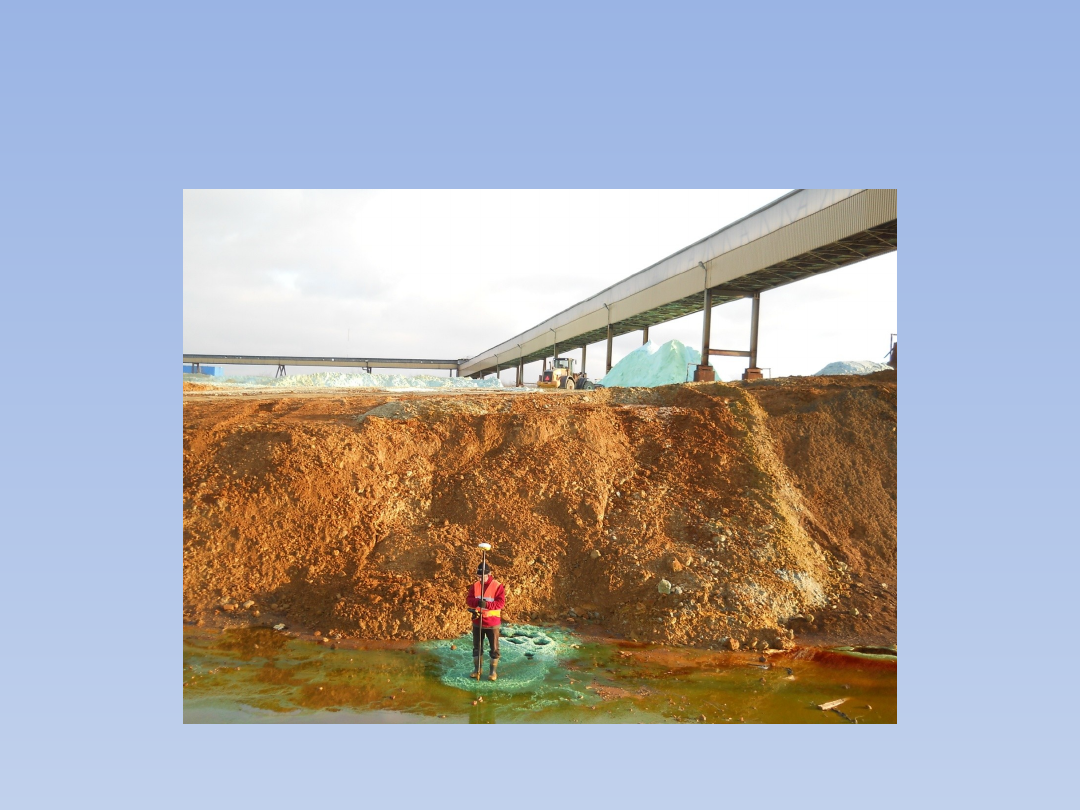

Ruchy mas ziemnych

Monitorowanie obiektów

inżynierskich

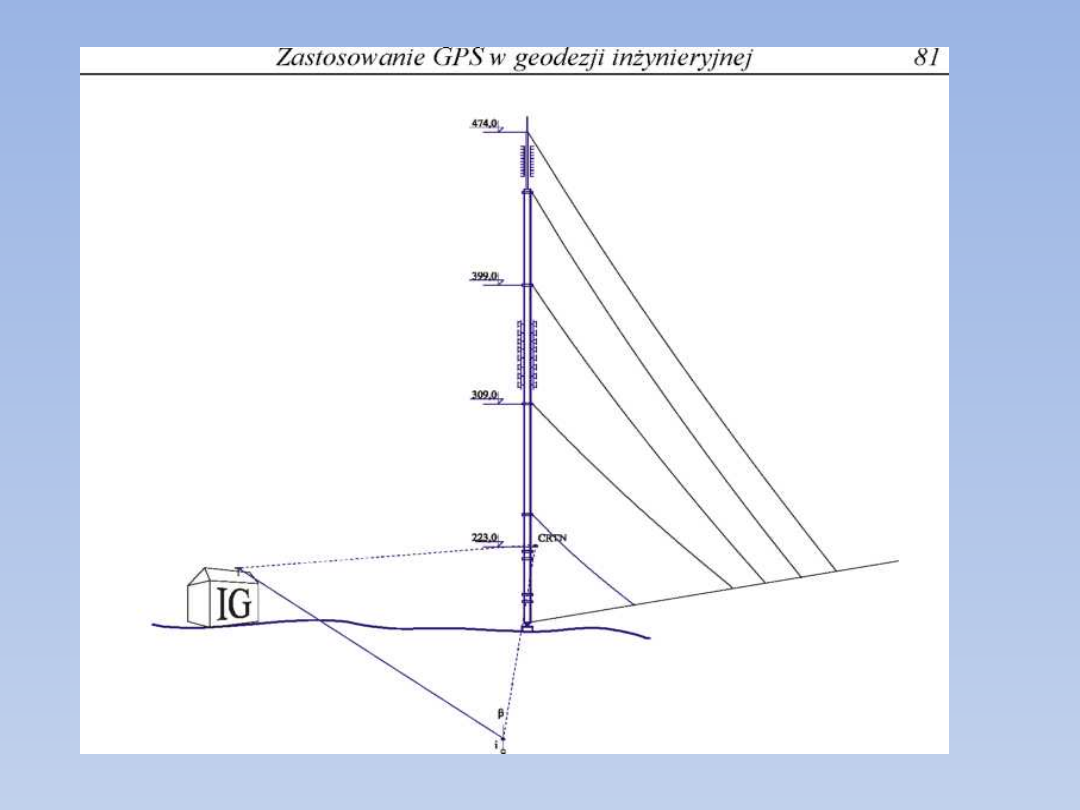

Wychylenia od pionu budowli

wysmukłych

Pomiar metodami GNSS jest łatwiejszy
w  wykonaniu  od  metod  klasycznych,
gdyż  nie  jest  potrzebna  bezpośrednia
wizura  pomiędzy  stanowiskiem,  a
obiektem.  Ponad  to  pomiar  można
wykonywać  zarówno  w  dzień  jak  i  w
nocy,

niezależnie

od

panujących

warunków atmosferycznych.

Ustawienie segmentów

mostów

• Piszcie e-maila podam tytuł filmu jaki

należy tu wstawić
