ŚCINANIE

Przykład obliczenia strefy

przypodporowej zbrojonej

tylko strzemionami

pionowymi

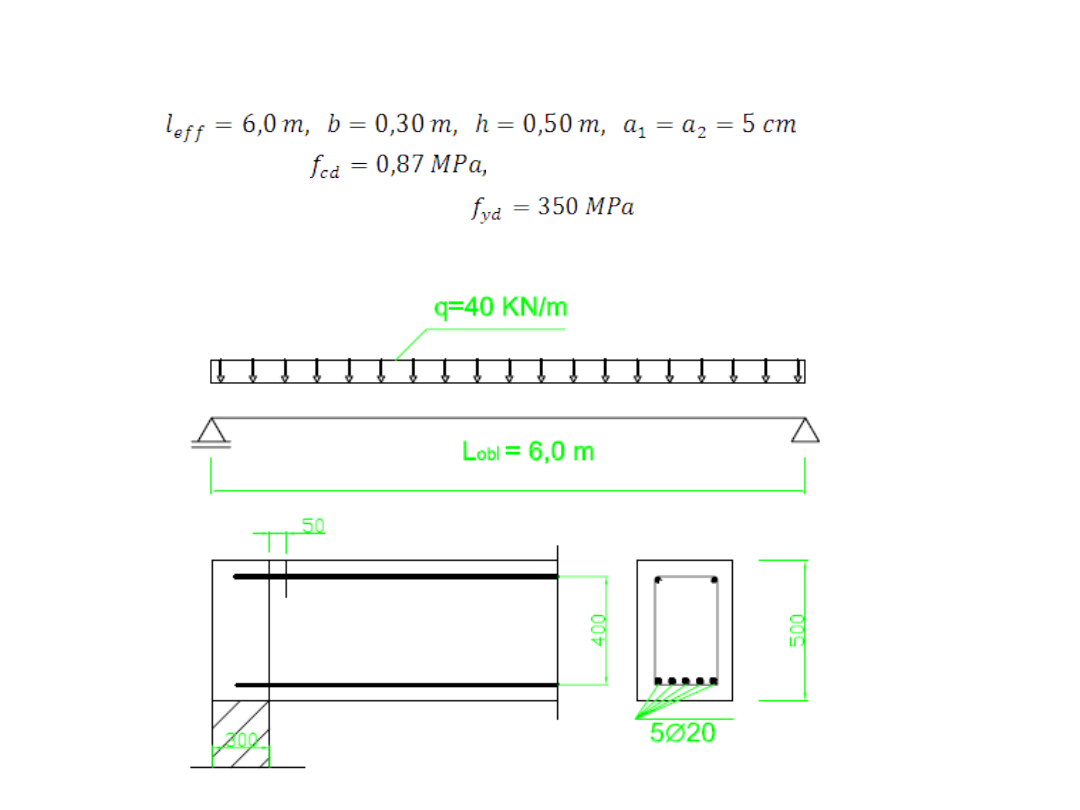

     Zaprojektować strefę przypodporową belki o następującej

charakterystyce:



Beton  B20 o


Zbrojenie główne ze stali A-III o
Obciążenie obliczeniowe równomiernie rozłożone o wartości q=

40 kN/m

, do podpory dochodzą 3 z 5 Ø20.

2

3

Krok 1°

   1). Wyznaczenie wykresu sił tnących i obliczenie max wartości  V

Sd

(w licu

podpory)
   2). Obliczenie wartości V

Rd1

 – nośność przekroju na ukośne rozciąganie (przy

każdej z podpór)
   3). Wyznaczamy odcinki drugiego rodzaju (gdzie siła tnąca jest większa niż
obliczona nośność)

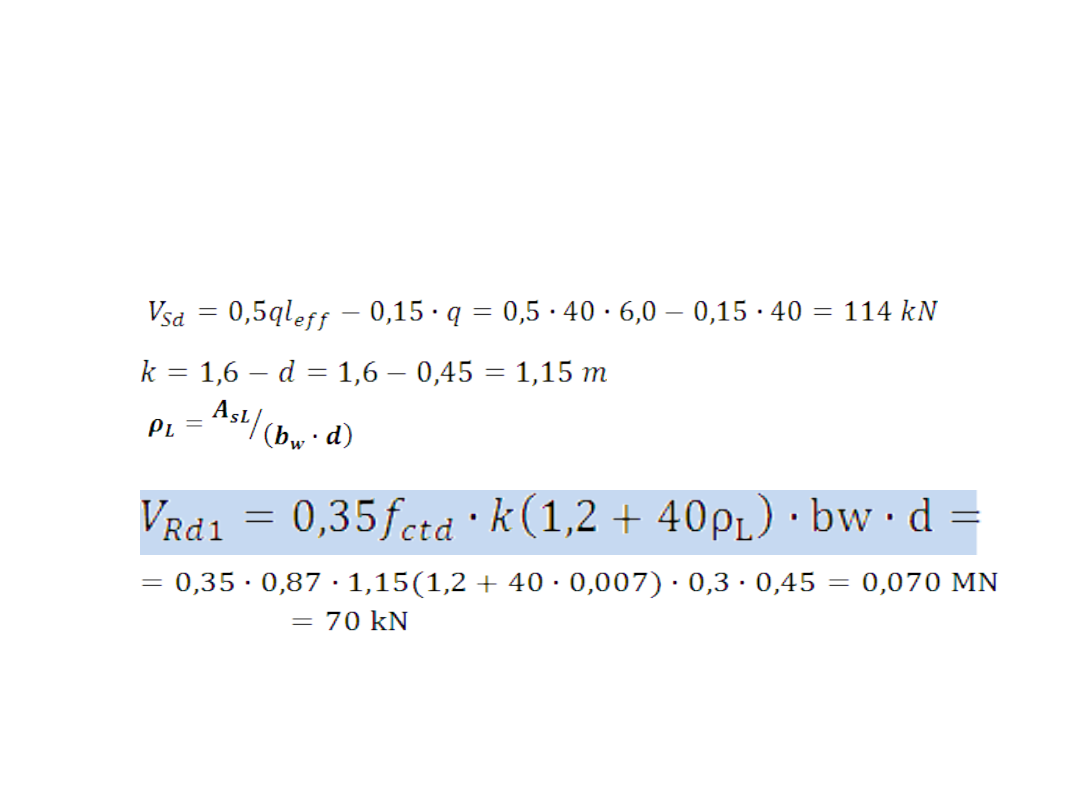

Ad1).

Ad2).







4

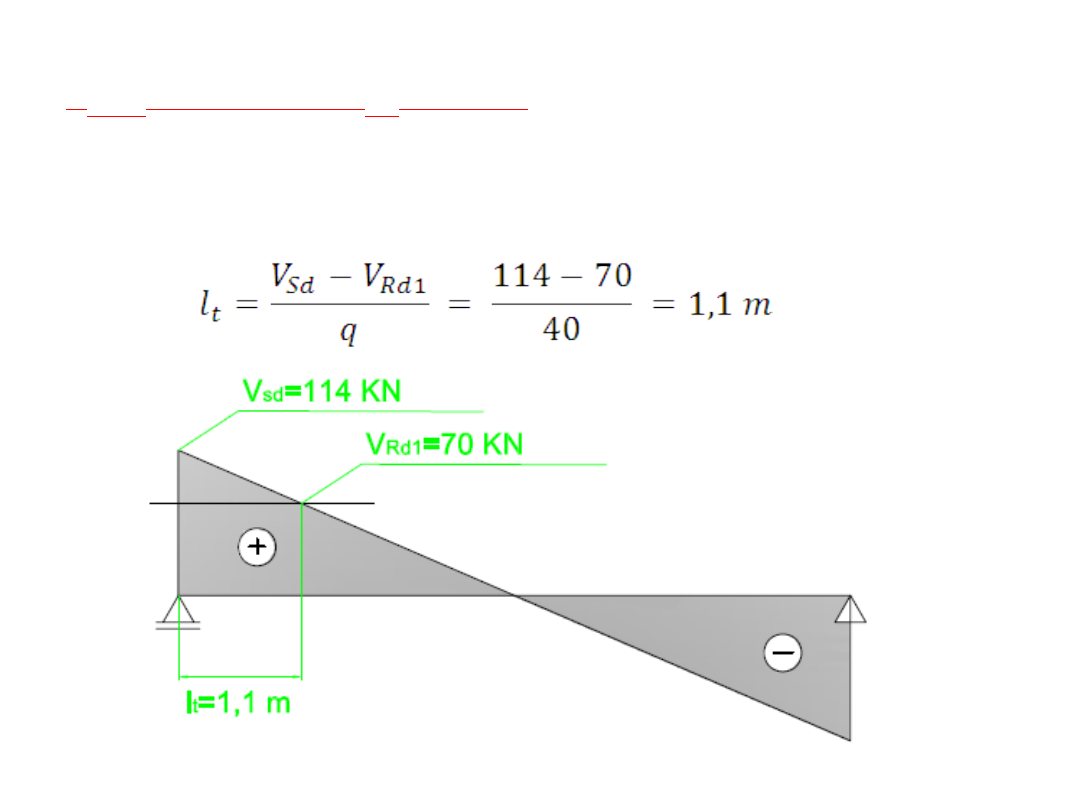

Ad3).



V

Sd(1)

= 114 kN  >  V

Rd1

 = 70 kN

▬► należy zastosować zbrojenie na ścinanie

Odległość końca odcinka drugiego rodzaju od lica podpory:

5

Krok 2°

            1).

Określenie rodzaju zbrojenia na ścinanie (same strzemiona

pionowe, strzemiona

 pionowe i pręty ukośne, same strzemiona ukośne)

            2).

Sprawdzenie czy obliczenia można przeprowadzić  dla całego

odcinka l

t

, czy trzeba



 podzielić go na mniejsze przyjmując:

                    (Przy podziale na odcinki mniejsze każdy odcinek wymiarujemy
osobno)
            3).   Obliczenie rozstawu strzemion dla każdego odcinka

6

        Ad1).

 Przyjęto, że zbrojenie na ścinanie stanowić będą jedynie strzemiona Ø8 o

 przekroju

ze stali A-

I o

Ad2).  Ponieważ max długość odcinka wynosi 0,81 metra, podzielono cały odcinek

l

t

=110 cm

na dwa odcinki o długości l

t1

= 50 cm i l

t2

= 60 cm.

            4). Obliczenie wartości siły przenoszonej przez ściskany  krzyżulec
betonowy,
                  dla każdego odcinka,


          5). Obliczenie stopnia zbrojenia strzemionami,                                 dla każdego odcinka.



7

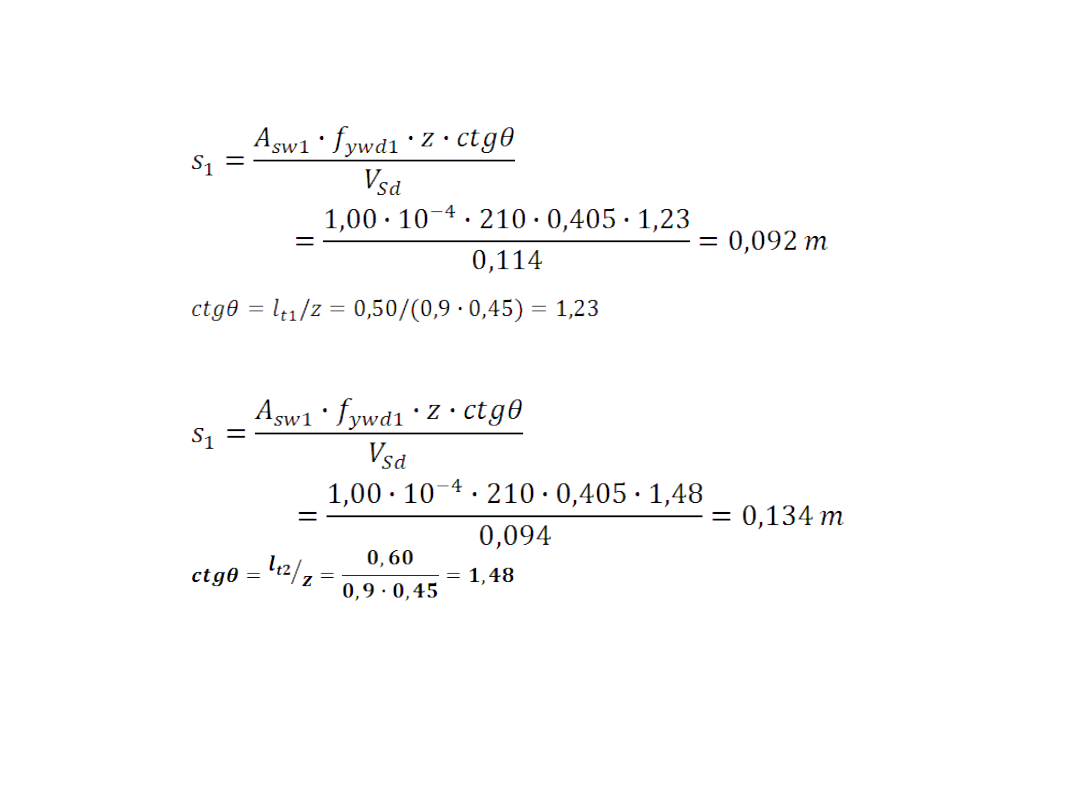

          Ad3).  Rozstaw strzemion wyznacza się ze wzoru:

  a). dla odcinka pierwszego:

         b). dla odcinka drugiego

Miarodajna siła tnąca w odległości 50 cm od lica podpory jest równa V

Sd

= 114 -

0,50 * 40 = 94 kN

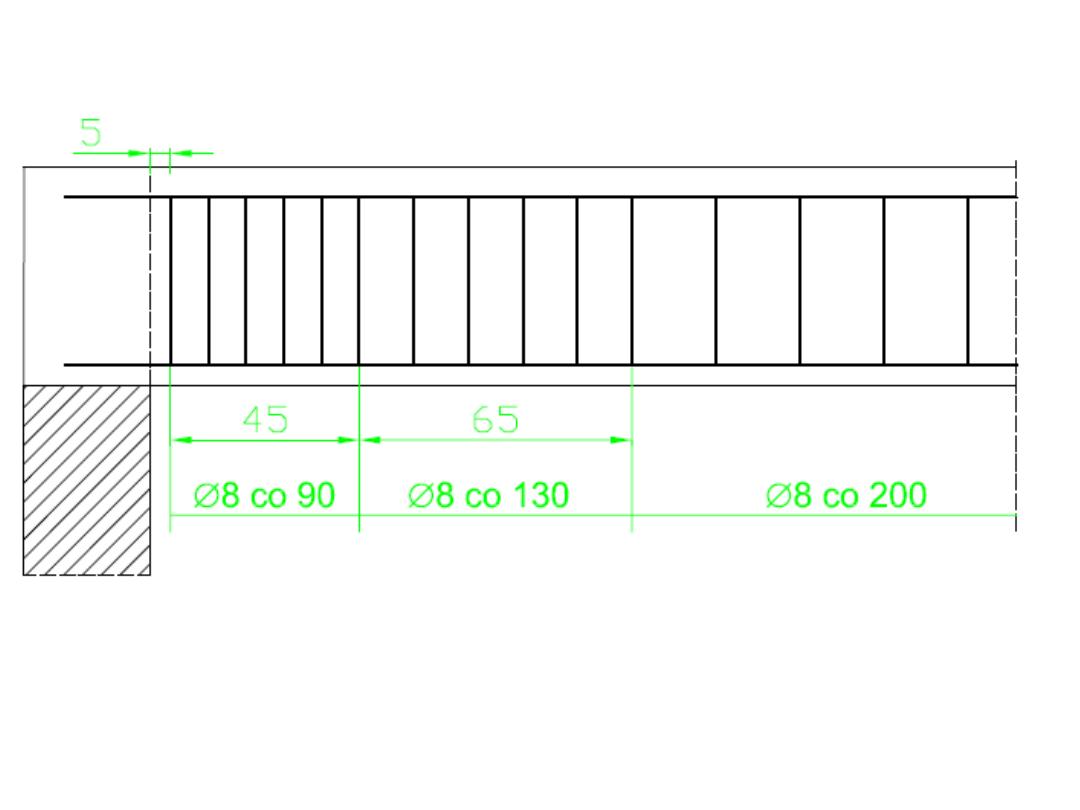

Ostatecznie przyjęto na odcinku l

t1

 6 Ø8 strzemion o rozstawie 9 cm. Pierwsze

strzemię będzie w

Odległości 5 cm od lica podpory. Na odcinku l

t2

przyjęto  5 strzemion Ø8 o rozstawie

13 cm.

8

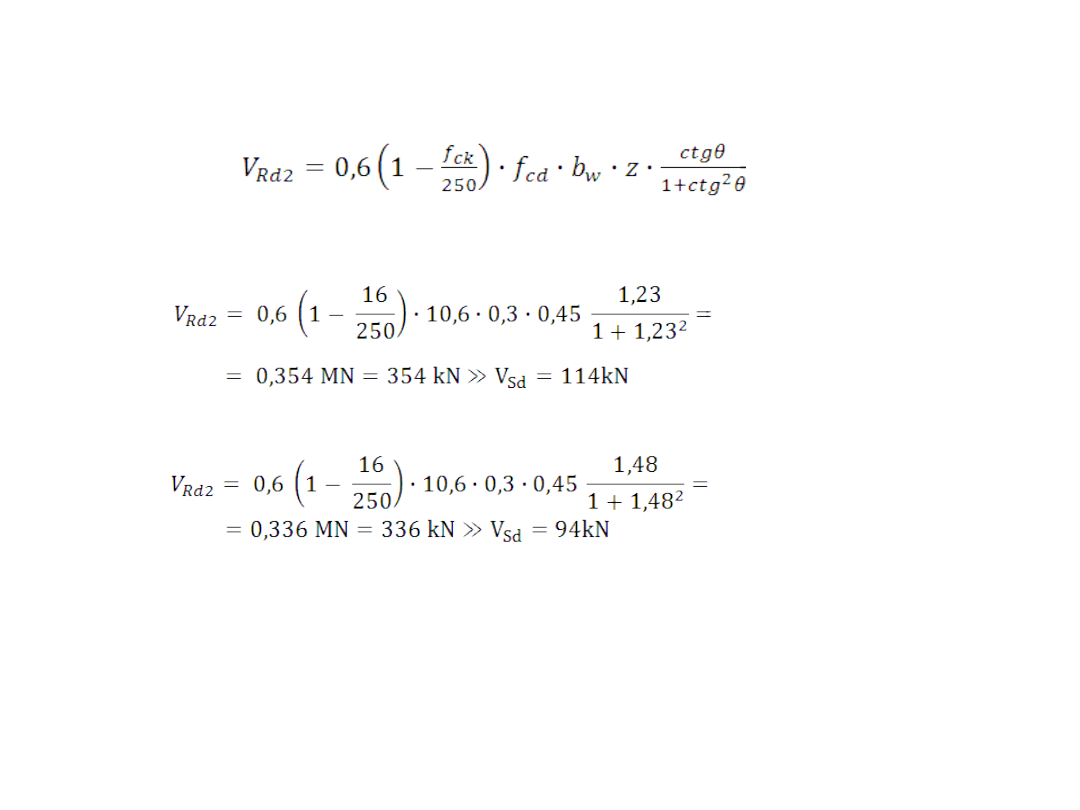

Ad4).


a). dla odcinka pierwszego, l

t1

:



b). dla odcinka drugiego, l

t2:





Obliczenie siły przenoszonej przez krzyżulec
betonowy

9

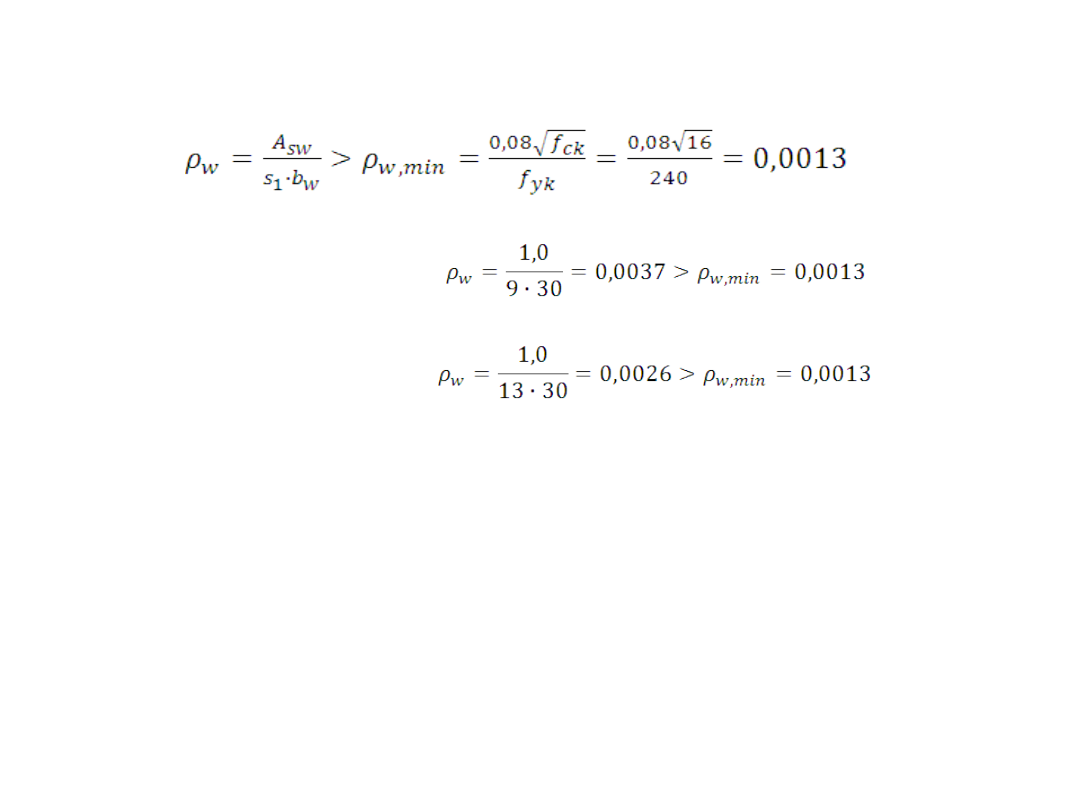

Ad5).



a). dla odcinka pierwszego

l

t1

:

b). dla odcinka

drugiego l

t2

:

Rozwiązanie jest więc poprawne. Sprawdzenia

wymaga jeszcze tylko

szerokość rozwarcia rysy ukośnej.

Obliczenie stopnia zbrojenia strzemionami

10
