Sieci komputerowe

2

Wstęp

Sieć komputerowa-zbiór

mechanizmów umożliwiających
komunikowanie się komputerów
znajdujących się w różnych
miejscach. Integralnym elementem
owej komunikacji jest wzajemne
udostępnianie sobie zasobów.

3

Cel tworzenia sieci

• Współużytkowanie plików
• Współużytkowanie zasobów

(drukarek, skanerów, łączy
internetowych)

• Współużytkowanie baz danych

4

Cel tworzenia sieci cd.

• Ograniczenie kosztów pojedynczych

stacji roboczych (dzięki
współużytkowaniu cennych zasobów)

• Wymiana informacji (poczta

elektroniczna, przesyłanie plików)

• Współpraca na odległość

5

Model ISO/OSI

– 1980 –1990: Wzrost ilości sieci o

zróżnicowanej strukturze, różnych
schematach implementacyjnych

– Brak kompatybilności pomiędzy

sieciami potrzeba ujednolicenia
schematów sieci

– 1984: International Organizationfor

Standarization (ISO) wprowadza model
referencyjny OSI

6

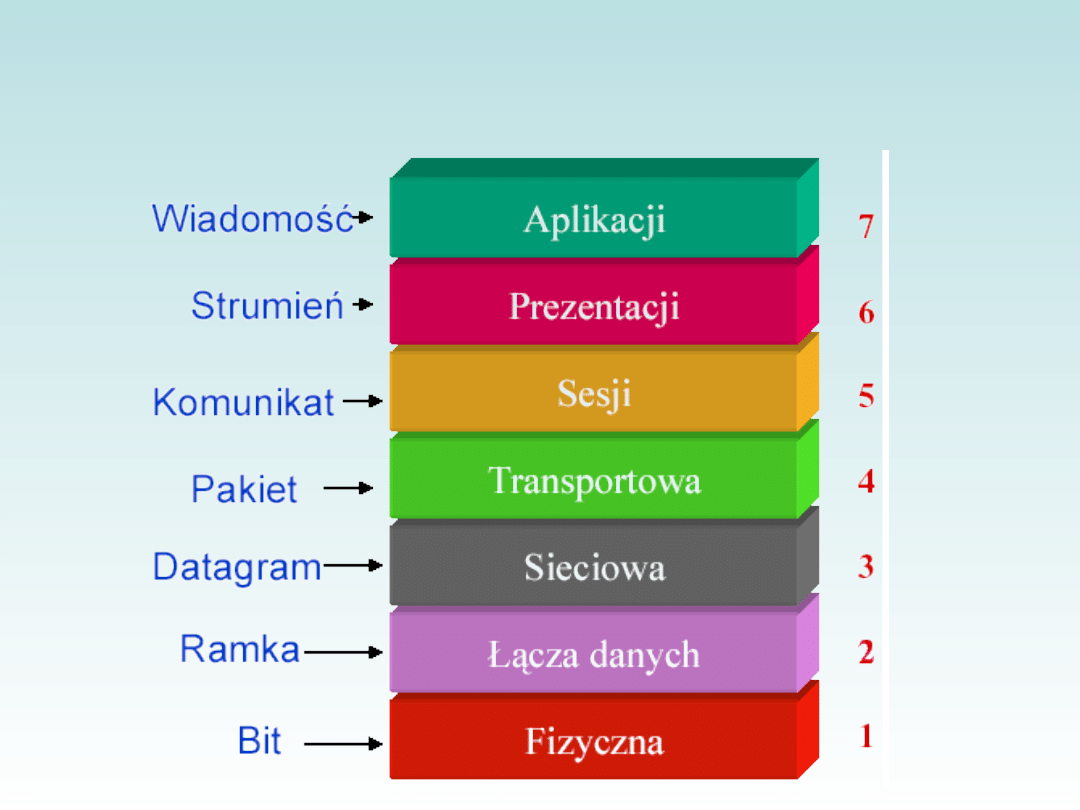

Model ISO/OSI

Warstwa aplikacji

Warstwa

prezentacji

Warstwa sesji

Warstwa

transportowa

Warstwa sieciowa

Warstwa łącza

danych

Warstwa fizyczna

7

TCP / IP a OSI

Warstwa aplikacji

Warstwa prezentacji

Warstwa sesji

Warstwa transportowa

Warstwa sieciowa

Warstwa łącza danych

Warstwa fizyczna

OSI

Warstwa

aplikacji

Warstwa transportowa

Warstwa internetowa

Warstwa

dostępu

do sieci

TCP / IP

1

2

3

4

5

6

7

1

2

3

4

IP , ARP , RARP, ICMP

TCP , UDP

Sieć fizyczna:

Ethernet, Token
Ring, PPP, FDDI,

Aplikacje sieciowe

8

Model OSI

• Warstwa fizyczna
• Warstwa łącza danych

9

Model OSI

• Warstwa sieciowa
• Warstwa transportowa

10

Model OSI

• Warstwa sesji
• Warstwa prezentacji
• Warstwa aplikacji

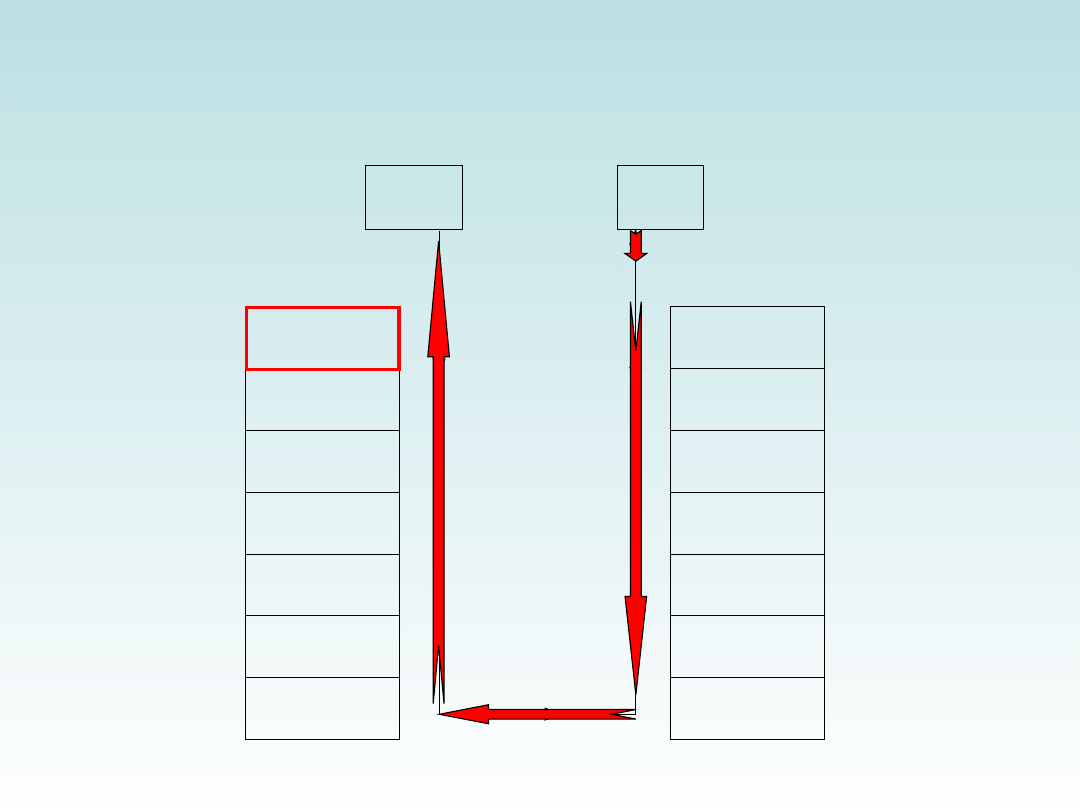

11

Przesyłanie komunikatu

W a r s tw a

a p l ik a c ji

W a r s tw a

p r e z e n t a c ji

W a r s tw a

s e s ji

W a r s tw a

t r a n s p o r to w a

W a r s tw a

s ie c io w a

W a r s tw a

łą c z a d a n y c h

W a r s tw a

fi z y c z n a

W a r s tw a

a p l ik a c ji

W a r s tw a

p r e z e n t a c ji

W a r s tw a

s e s ji

W a r s tw a

t r a n s p o r to w a

W a r s tw a

s ie c io w a

W a r s tw a

łą c z a d a n y c h

W a r s tw a

fi z y c z n a

s ta c ja

r o b o c z a

s e r w e r

01010111010100010

W a r s tw a

a p l ik a c ji

W a r s tw a

p r e z e n t a c ji

W a r s tw a

s e s ji

W a r s tw a

t r a n s p o r to w a

W a r s tw a

s ie c io w a

W a r s tw a

łą c z a d a n y c h

W a r s tw a

fi z y c z n a

W a r s tw a

a p l ik a c ji

W a r s tw a

p r e z e n t a c ji

W a r s tw a

s e s ji

W a r s tw a

t r a n s p o r to w a

W a r s tw a

s ie c io w a

W a r s tw a

łą c z a d a n y c h

W a r s tw a

fi z y c z n a

s ta c ja

r o b o c z a

s e r w e r

01010111010100010

12

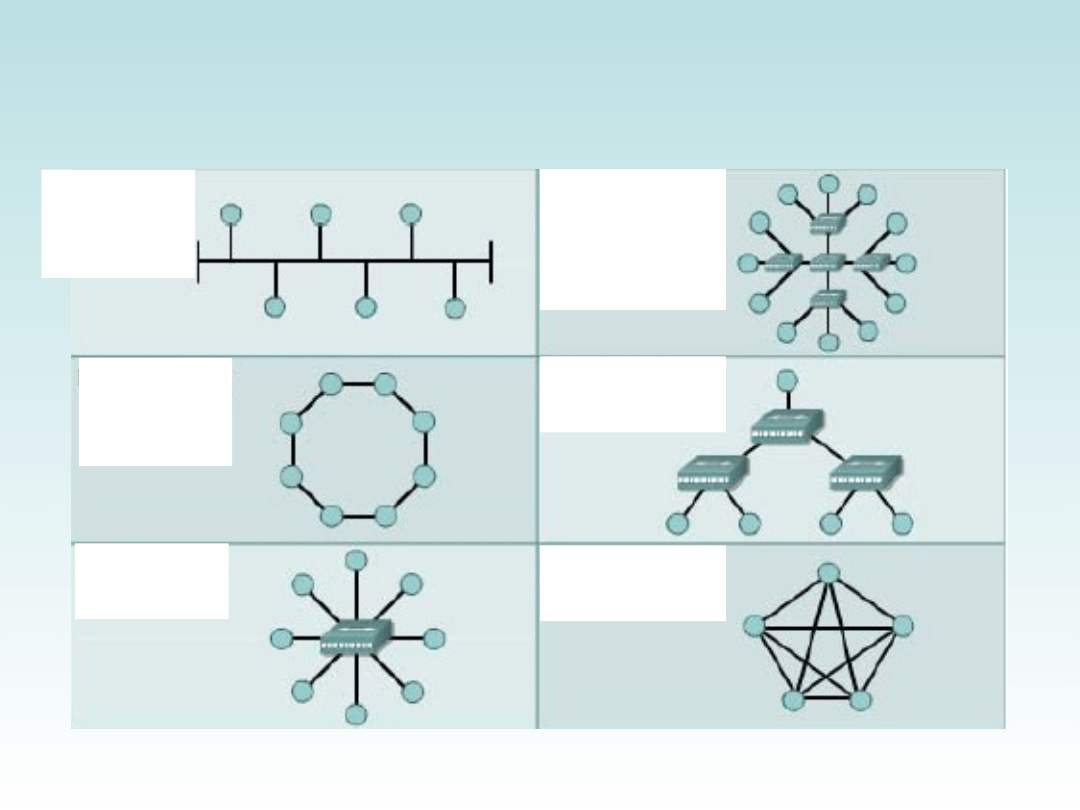

Topologie sieci

Topologia
magistral
i

Topologia
pierścieni
a

Topologia
gwiazdy

Topologia
gwiazdy
rozszerzone
j

Topologia
drzewa

Topologia
wieloboku

13

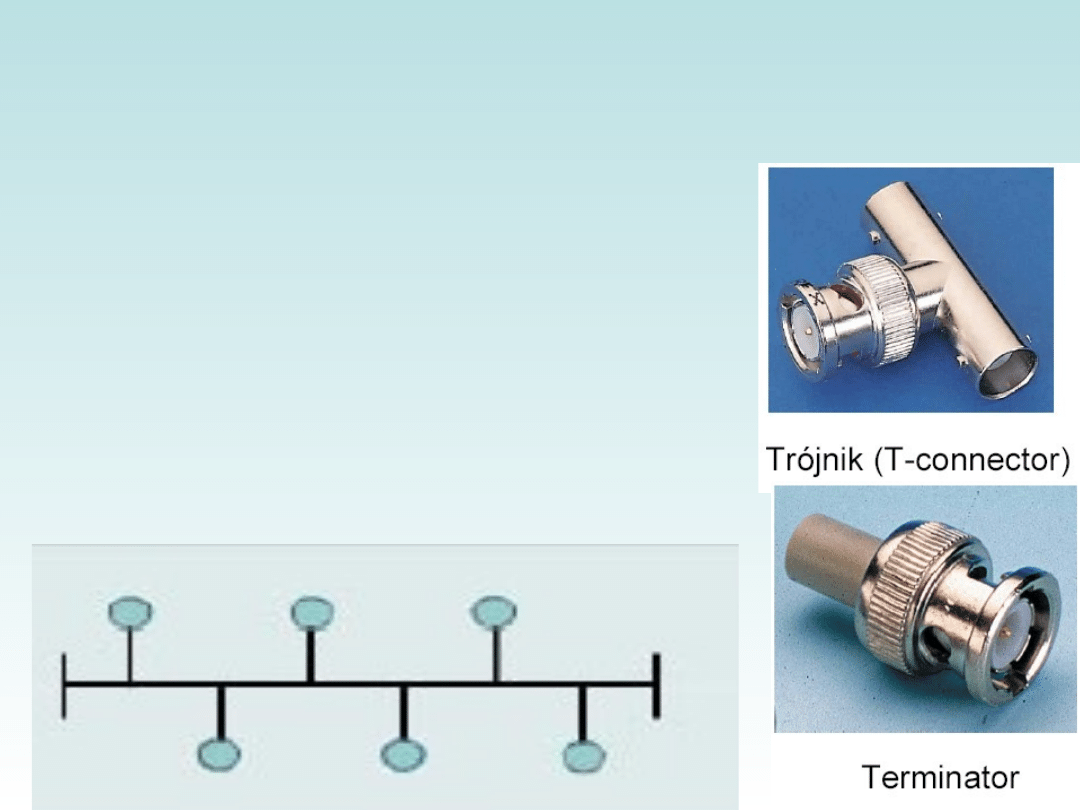

Topologia magistrali

• Pierwsza topologia jaka ujrzała

światło dzienne

• Oparta jest na głównym

przewodzie, który stanowi szkielet
sieci –magistralę

• Każdy koniec zakończony

terminatorem.

14

Topologia gwiazdy

• Centralny punkt sieci

stanowi główny węzeł
sieci

• Z węzła wyprowadzone

są połączenia do hostów

• Jest to najpopularniejsza

i najszerzej stosowaną
topologią

15

Klasyfikacja sieci

komputerowych

• segmentowe,
• lokalne LAN,
• kampusowe,
• miejskie MAN,
• rozległe WAN,
• korporacyjne.

16

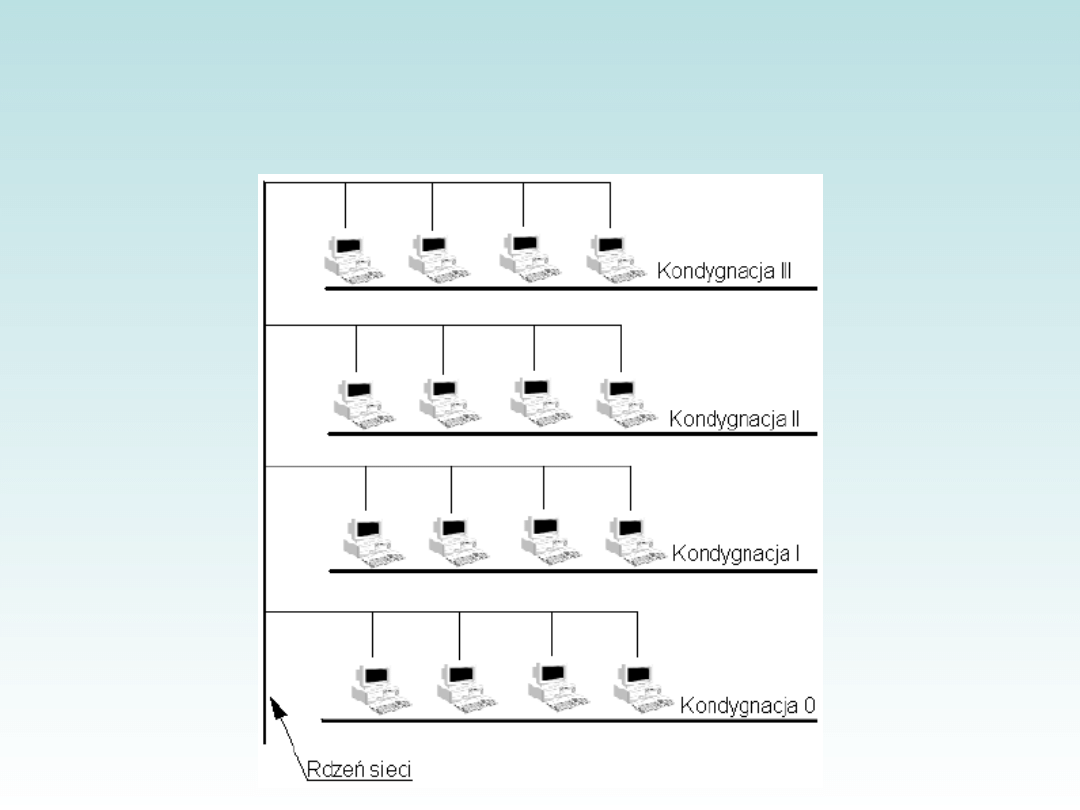

LAN

17

Klasyfikacja sieci

komputerowych

Sieci kampusowe są rozwinięciem sieci

lokalnych.

Sieci metropolitalne (miejskie, MAN)

łączą w jedną spójną całość sieci
kampusowe, bądź lokalne.

18

Klasyfikacja sieci

komputerowych

Sieci WAN (sieci rozległe) łączą (z pomocą

kanałów będących własnością operatora
telekomunikacyjnego) sieci lokalne i sieci
kampusowe. W wielu przypadkach mają one
zasięg ogólnoświatowy.

Sieci korporacyjne to sieci łączące (z

wykorzystaniem prywatnych kanałów
transmisyjnych) fragmenty systemu
informatycznego przedsiębiorstwa
(korporacji).

19

Radiowa Wi-Fi

Sieć radiowa Wi-Fi (Radio Network) – sieć

łącząca komputery za pomocą systemu

nadajników i odbiorników wykorzystujących

sygnał radiowy.

Obecne standardy:

• Blue-tooth

• WiMax

• ZigBee

• 802.11/11b/11a/g/n/15/16

20

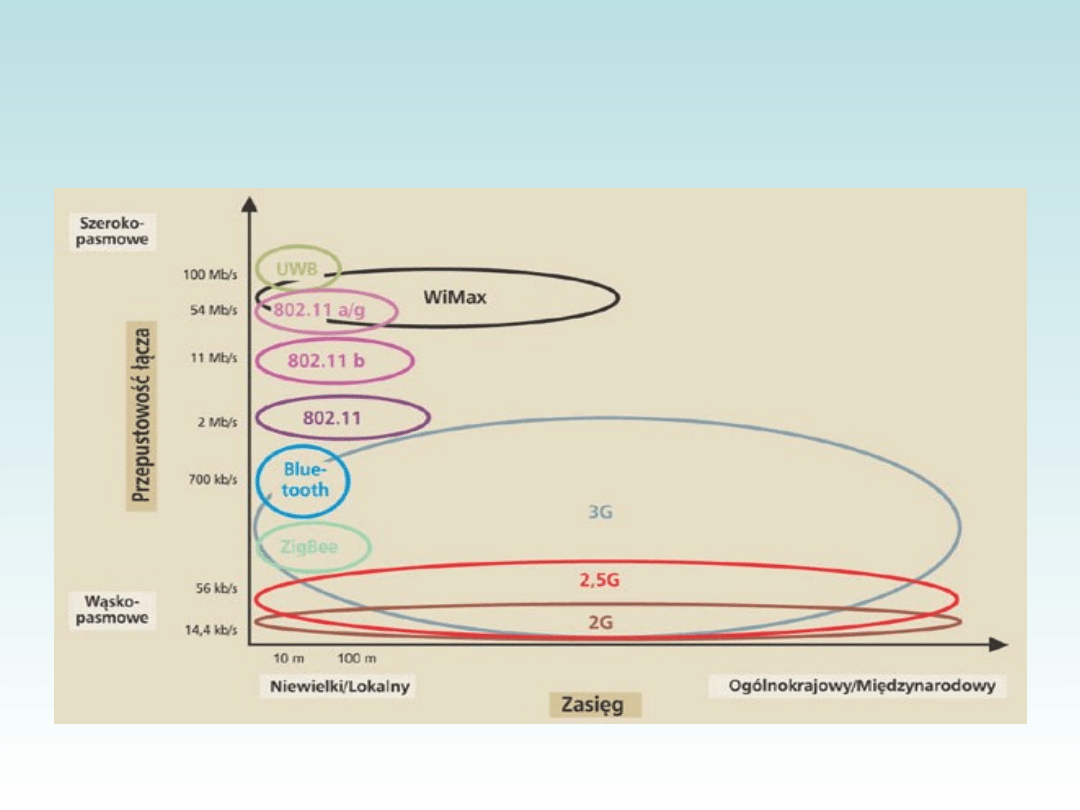

Przepustowość/zasięg Wi-Fi

21

Środowiska sieciowe

•Każdy z każdym (peer-to-peer ) –

każdy z komputerów ma taki sam
status.

•Dedykowany serwer – jeden z

komputerów jest wyróżniony.
Odpowiada za bezpieczeństwo i
udostępnianie zasobów.

22

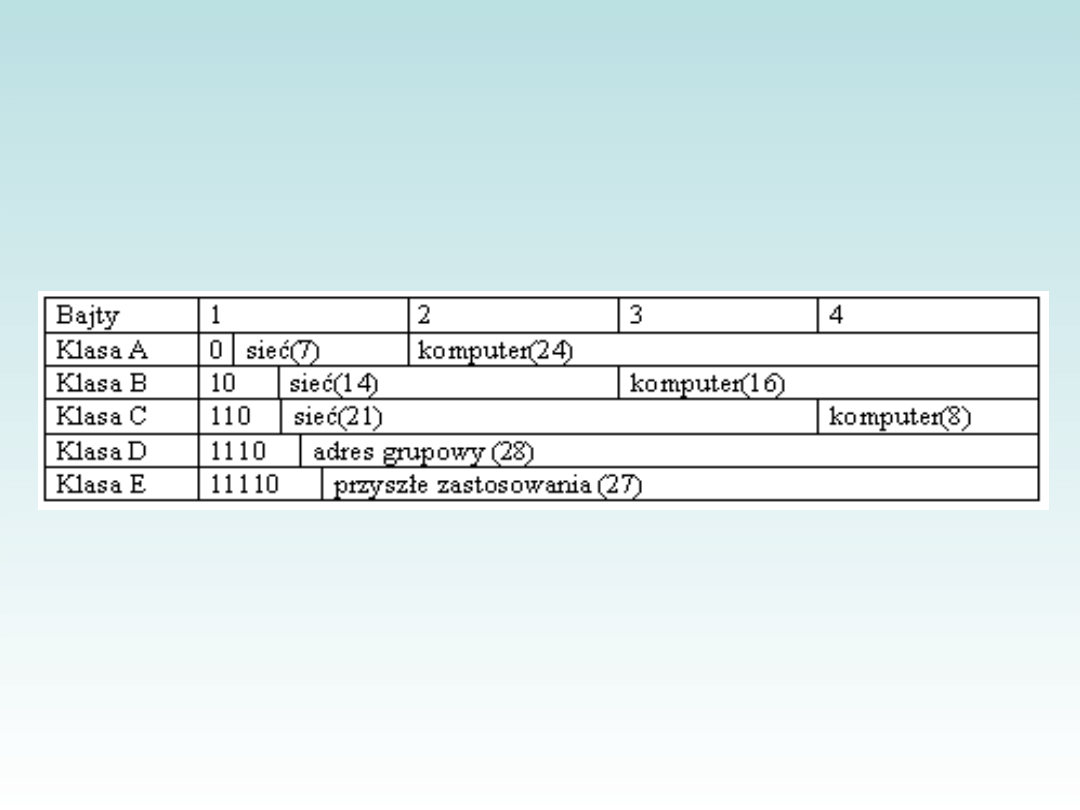

Adresy IP v.4

• Adres IP (v.4) to 32 bitowa (4 bajtowa)

cyfra jednoznacznie identyfikująca sieć i
komputer w danej sieci

Liczba sieci i komputerów w
poszczególnych klasach adresów IP:

• A: 2^7=127 sieci, 2^24=16 mln komp
• B: 2^14=16 tys sieci, 2^16=65 tys komp
• C: 2^21=2 mln sieci, 2^8=256 komp

(naprawdę o komputery 2 mniej, bo 2
adresy są zastrzeżone: 0 i 255)

23

IPv6 -Protokół nowej

generacji

• Najważniejsze zmiany

zaimplementowane w IPv6:

– Dłuższe adresy. Dotychczasowe adresy 32-

bitowe zastąpione zostały 128-bitowymi.

– Większa elastyczność i nowe struktury

adresowe.

• Uproszczony i bardziej elastyczny

format nagłówków pakietów.

• Zwiększenie bezpieczeństwa pakietów.

24

Usługi sieciowe

Przez usługi sieciowe rozumiemy aplikacje
realizujące na żądanie konkretne zadania.

•DNS (Domain Name System) – System

nazw kojarzący numer IP komputera z

jego nazwą.

Za przypisywanie numerów IP do nazw

domenowych w każdym węźle hierarchii

odpowiedzialna jest konkretna

organizacja (np. dla domeny .pl jest to

Naukowa Akademicka Sieć

Komputerowa).

Serwery komunikują się za pomocą

protokołu TCP na porcie 35 lub UDP na
porcie 35.

25

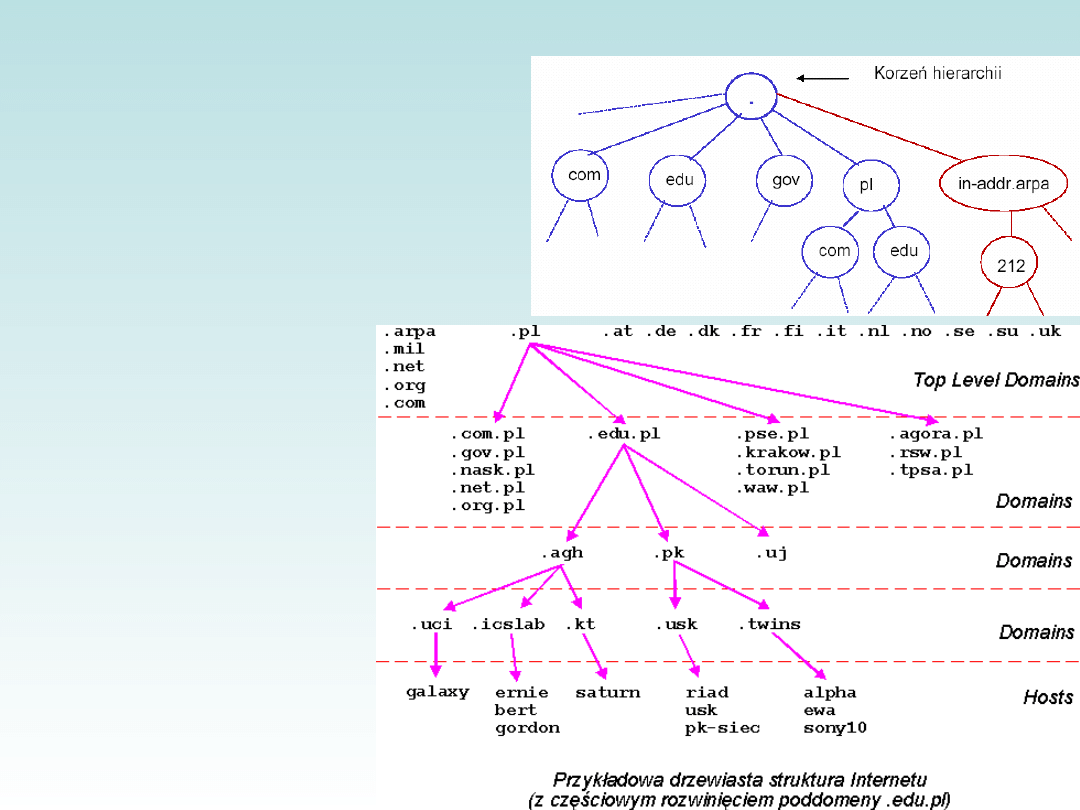

Hierarchia

DNS

ZMIENIĆ

!

26

•Telnet (network

terminal protocol)
umożliwia zdalną
pracę (remote
login) na odległym
komputerze.

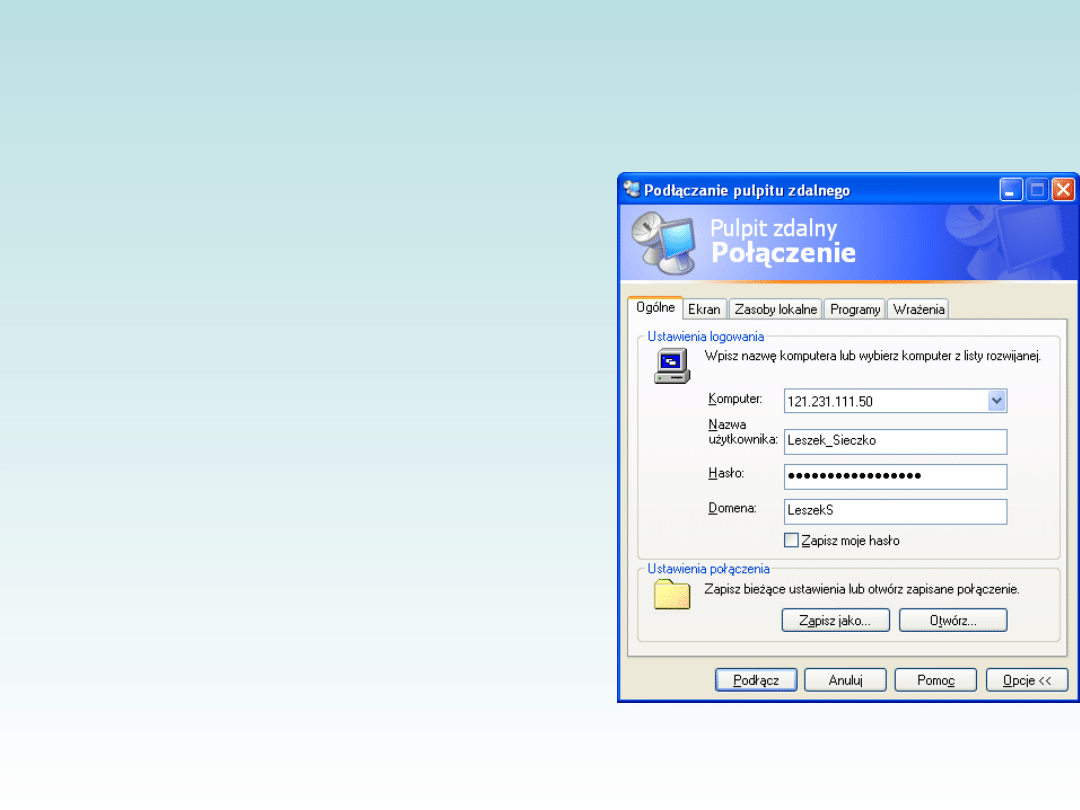

•Zdalny pulpit

Usługi sieciowe

27

Usługi sieciowe

• FTP (file transfer protocol) służy do

przesyłania plików.

• Poczta (e-mail) służy do przesyłania

wiadomości.

• Listy dyskusyjne – miejsce

rozwiązywania problemów i wymiany
poglądów.

28

Usługi sieciowe

• WWW (World Wide Web) jest nazwą dla

światowej sieci stron, realizowaną

poprzez HTTP (Hyper Text Transfer

Protocol).

29
