Analog Devices wprowadzi³ do produkcji

dwa nowe mikrokontrolery z†rodziny micro-
ConverterÛw, czyli rdzeni ë51 obudowanych
bogatym zestawem peryferiÛw analogowych.

Uk³ad ADuC814 wyposaøono w†12-bitowy

przetwornik A/C o†czÍstotliwoúci prÛbkowa-
nia do 247kHz oraz 8kB pamiÍci programu
typu Flash. Standardowym wyposaøeniem
tego uk³ad s¹ takøe modu³y peryferyjne: wat-

Nowe MicroConvertery

chdog, monitor zasilania, precyzyjne ürÛd³o
napiÍcia referencyjnego, trzy timery-liczniki
oraz dwa interfejsy szeregowe: UART i†SPI.

Z†kolei ADuC834 jest przeznaczony do

bardzo wymagaj¹cych aplikacji. Wyposaøono
go w†dwa 24-bitowe przetworniki A/C, prze-
twornik C/A, pÍtlÍ PLL i†standardowe dla
rdzenia ë52 peryferia. Atutem tego uk³adu
jest duøa - aø 62kB - pamiÍÊ programu typu
Flash, aø 4kB reprogramowalnej pamiÍci da-
nych z†systemem zabezpieczeÒ, a†takøe wbu-
dowany w†strukturÍ czujnik temperatury.

Uk³ady ADuC814 s¹ oferowane w†obudo-

wach TSSOP28, natomiast ADuC834 w†obu-
dowach PQFP52 oraz CSP.

http://products.analog.com/products/in-

fo.asp?product=ADUC834

http://products.analog.com/products/in-

fo.asp?product=ADUC814

Przedstawicielami Analog Devices w†Pol-

sce s¹ firmy: Alfine (tel. [phone])
i†Addis (tel. [phone]).

Typ

Przetwornik Przetwornik

Pamięć

Pamięć

Pamięć

Obudowy

Inne

A/C

C/A

programu

danych

danych

Flash

Flash/EE

RAM

ADuC812

8−kanałów/

Podwójny

8kB

640B

256B

52−pin PQFP

Czas konwersji

12b

12b

A/C 5

µ

s

ADuC816

Podwójny

12b

8kB

640B

256B

52−pin PQFP

Stopień wejściowy

16b

o programowanym

wzmocnieniu

ADuC824

24b+16b

12b

8kB

640B

256B

52−pin PQFP

Kompatybilny

z ADuC816

ADuC814

6 kanałów/

Podwójny

8kB

640B

256B

28−pin TSSOP

Tani, energo−

12b

12b

oszczędny

ADuC834

24b +16b

12b+PWM

62kB

4kB

2kB

52−pin PQFP

Rozbudowana wersja

ADuC824

W†rodzinie 16-bitowych mikrokontrolerÛw

H8S pojawi³ siÍ uk³ad (oznaczony H8S/
2674R) wyposaøony w†interfejs umoøliwia-
j¹cy bezpoúrednie do³¹czenie pamiÍci
SDRAM, taktowanej sygna³em o†czÍstotliwoú-
ci 33MHz. Jest on wyposaøony takøe w†sze-

Mikrokontroler
z interfejsem SDRAM

reg peryferiÛw charakterystycznych dla in-
nych mikrokontrolerÛw tej rodziny, w†tym
m.in. uniwersalny interfejs komunikacji sze-
regowej SCI (wspÛ³pracuje m.in. z†kartami
chipowymi), jednostkÍ DMA, 6-kana³owy 16-
bitowy uniwersalny licznik, 12-kana³owy
przetwornik A/C o†rozdzielczoúci 10 bitÛw,
4-kana³owy przetwornik C/A o†rozdzielczoú-
ci 8†bitÛw. Uk³ad wyposaøono takøe w†32kB
pamiÍÊ SRAM, ktÛra moøe spe³niaÊ rolÍ szyb-
kiej pamiÍci programu lub pamiÍci danych.

http://www.hitachisemiconductor.com/sic/

r e s o u r c e / j a p a n / e n g / p d f / m p u m c u /
e602242_h8s2678.pdf

Przedstawicielem firmy Hitachi w†Polsce

s¹ firmy: MSC Polska (tel. [phone])
i Silica (tel. [phone]).

Elektronika Praktyczna 5/2002

68

N O W E P O D Z E S P O Ł Y

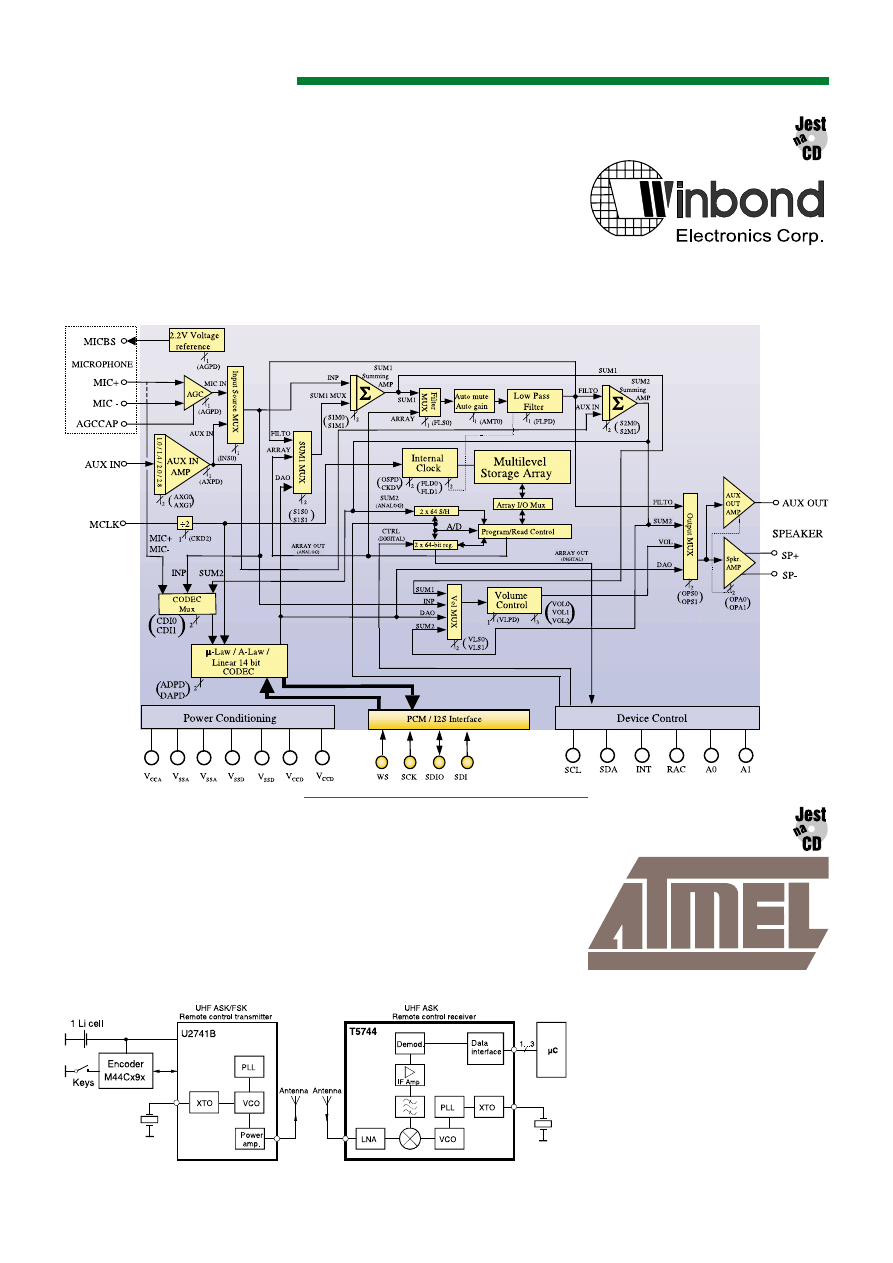

Dzia³ firmy Winbond zajmuj¹cy siÍ uk³a-

dami do zapisu i†odtwarzania düwiÍku Chip-
Corder (niegdyú produkowane przez ISD)
wprowadzi³ do produkcji nowe uk³ady z†tej
serii - ISD5216. Umoøliwiaj¹ one zapis
düwiÍku o†maksymalnym czasie trwania do
16 minut, przy czym czÍstotliwoúci prÛbko-
wania mog¹ wynosiÊ 4/5,3/6,4/8kHz. OprÛcz
rozwi¹zaÒ charakterystycznych dla starszych
uk³adÛw tego typu w†ISD5216 zastosowano
takøe interfejs I2S/PCM (dwukierunkowy),

Nowy Chipcorder

dziÍki czemu moøna go w†³atwy sposÛb wy-
korzystywaÊ w†sprzÍcie telekomunikacyj-
nym, sprzÍcie audio, a†takøe w†aplikacjach
samochodowych (np. jako mÛwi¹cy kompu-
ter pok³adowy).

Uk³ady ISD5216 s¹ dostÍpne w†obudowach

TSOP/DIP/SOIC28, przystosowane do pracy
w†otoczeniu o†temperaturze -20...+70

o

C†lub

-40...+85

o

C.

http://www.winbond.com/e-winbondhtm/

partner/PDFresult.asp?Pname=793

Przedstawicielem firmy Winbond w†Pol-

sce jest firma Marthel (tel. [phone]).

Rys. 1

W†ofercie firmy Atmel pojawi³ siÍ zinteg-

rowany odbiornik sygna³Ûw cyfrowych mo-
dulowanych metod¹ ASK - T5744. Jest on
przystosowany do pracy w†zakresie czÍstot-
liwoúci 300...450MHz. W†zaleønoúci od wy-
magaÒ dotycz¹cych selektywnoúci, uk³ad mo-
øe pracowaÊ w†aplikacji z†filtrem pasmowop-
rzepustowym SAW, ale moøna z†niego zre-
zygnowaÊ, zastÍpuj¹c go prostym obwodem

Odbiornik ASK firmy

dopasowuj¹cym antenÍ do asymetrycznego
wejúcia. Uk³ad T5744 jest przystosowany do
odbioru sygna³Ûw cyfrowych, kodowanych
w†dowolny sposÛb (np. PWM, Manchester
itp.) - na jego wyjúciu wystÍpuje zreprodu-
kowany sygna³ o†charakterystyce czasowej
bardzo bliskiej nadawanemu orygina³owi.
Dodatkowo, uk³ad wyposaøono w†analogowe
wyjúcie RSSI, na ktÛrym wystÍpuje napiÍcie

Rys. 2

proporcjonalne do natÍøenia odbieranego
sygna³u.

Uk³ad T5744 moøe pracowaÊ w†zakresie

temperatur -40...+105

o

C. WystÍpuje w†dwÛch

wersjach obudÛw przystosowanych do mon-
taøu powierzchniowego: SO20 i†SSOP20.

http://www.atmel.com/atmel/acrobat/

doc3b67d02469e97.pdf

Przedstawicielami Atmela w†Polsce s¹ fir-

my: CODPOL (tel. [phone]) i Payda
Electronics (tel. [phone]).

Elektronika Praktyczna 5/2002

70

N O W E P O D Z E S P O Ł Y

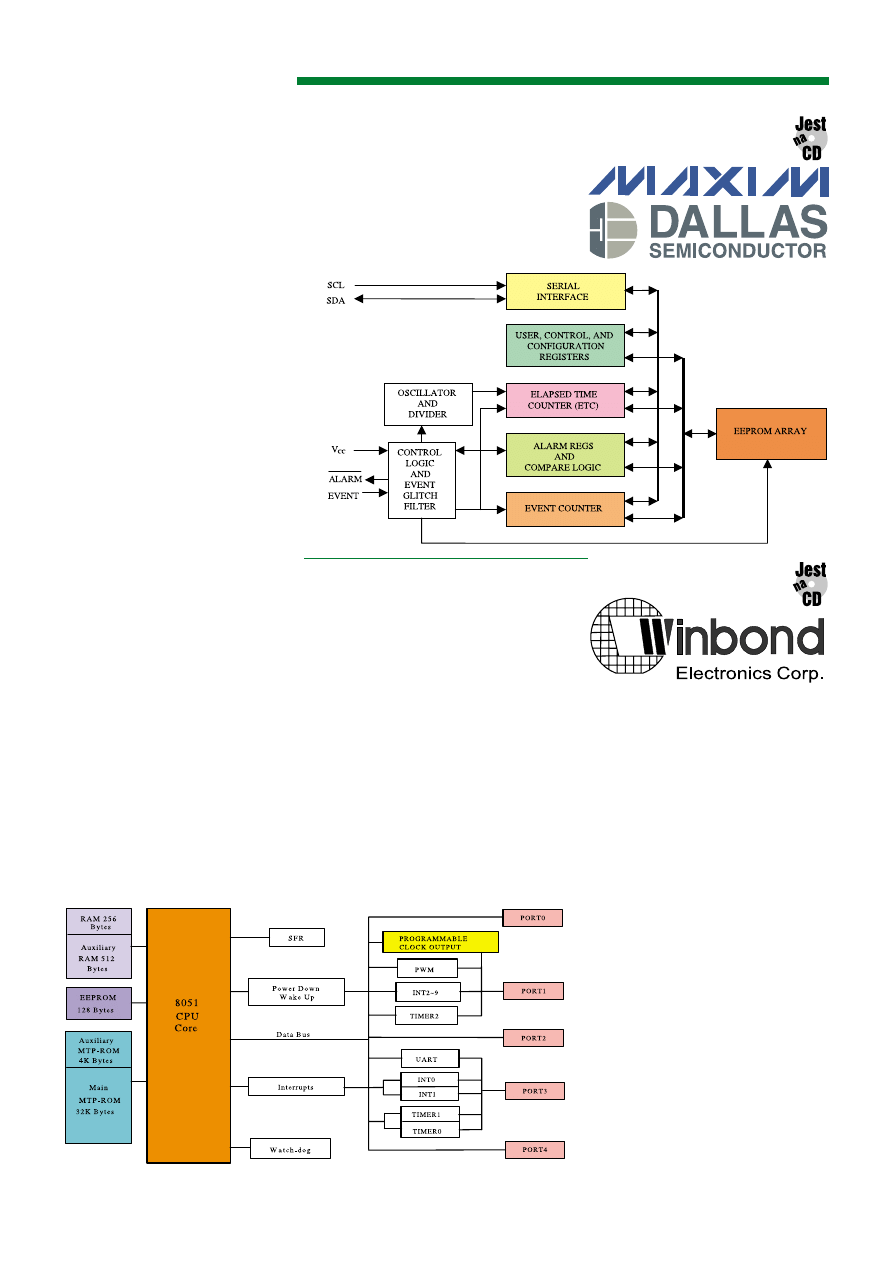

W†ofercie firmy Maxim pojawi³ siÍ kolejny

pÛ³przewodnikowy licznik czasu pracy
(DS1682), ktÛry wyposaøono w†wewnÍtrzny,
programowany generator podstawy czasu. Re-
jestr licznika pomiaru czasu ma d³ugoúÊ 32
bitÛw, co pozwala rejestrowaÊ czas pracy
o†maksymalnej d³ugoúci do 34 lat przy roz-
dzielczoúci 250 ms. Liczba w³¹czeÒ i†wy³¹-
czeÒ monitorowanego urz¹dzenia jest takøe
zliczana (licznik 17-bitowy) i†przechowywa-
na w†nieulotnej pamiÍci EEPROM znajduj¹-
cej siÍ we wnÍtrzu uk³adu. DostÍp do wszys-
tkich rejestrÛw wewnÍtrznych uk³adu (w tym
takøe odpowiadaj¹cych za skalibrowanie
wzorca czasu) jest moøliwy za poúrednict-
wem interfejsu I

2

C. W†obszarze pamiÍci EEP-

ROM przewidziano takøe 10 komÛrek do
dowolnego wykorzystania przez uøytkowni-
ka. Uk³ad DS1682 wyposaøono takøe w†wyj-
úcie alarmowe uaktywniane po up³ywie za-
danego przez uøytkownika czasu.

Uk³ady DS1682 s¹ dostÍpne w†obudowach

SO8, przystosowanych do pracy w†zakresie
temperatur od -40...+85

o

C. Zalecany przez

producenta zakres napiÍÊ zasilaj¹cych wy-
nosi 2,5...5,5V, a†pobÛr pr¹du w†stanie ak-
tywnym nie przekracza 300

µ

A.

Półprzewodnikowy licznik czasu pracy

h t t p : / / p d f s e r v . m a x i m - i c . c o m / a r p d f /

DS1682.pdf

Przedstawicielami firmy Dallas-Maxim

w†Polsce s¹ firmy: SE Spezial Electronic
(tel. [phone]) oraz WG-Electronics
(tel. [phone]).

Rys. 3

Nowy procesor ‘51 firmy

Firma Winbond wprowadzi³a do swej oferty

nowy mikrokontroler kompatybilny z†rodzin¹
í51. Uk³ad W78E858 wyposaøony zosta³ w†4-
kana³owy, 8-bitowy uk³ad PWM (Pulse Width
Modulation), 128 bajtÛw pamiÍci EEPROM
o†trwa³oúci 100000 kasowaÒ, umieszczonej
w†zewnÍtrznej przestrzeni adresowej RAM
XDATA, dodatkowe zewnÍtrzne przerwania
INT2...INT9 z†funkcj¹ Wake-Up, 17-bitowy
watchdog oraz programowalne wyjúcie liczni-
ka T2 na port P1.0 (moøliwoúÊ taktowania
zewnÍtrznych uk³adÛw, przetwornic itp.).
SprzÍtowy czterokana³owy uk³ad PWM, po-
zwala na generowanie impulsÛw o†wspÛ³czyn-
niku wype³nienia programowanym niezaleø-
nie dla kaødego kana³u i†wspÛlnej czÍstotli-
woúci powtarzania. Zakres regulacji wype³nie-
nia sygna³u: 0...100%. Wbudowana w†mikro-
kontroler pamiÍÊ EEPROM umoøliwia prze-
chowywanie waønych danych, jak np. numery
seryjne urz¹dzeÒ, has³a, bilingi itp.

PamiÍÊ programu mikrokontrolera sk³ada

siÍ bloku 32 kB Flash przeznaczonego na
kod programu oraz dodatkowego bloku 4†kB
Flash przeznaczonego na kod loadera wy-
korzystywanego w†trybie ISP. Obydwa bloki
pamiÍci Flash mog¹ byÊ programowane
w†uk³adzie (ISP). Zastosowany system pro-
gramowania w†uk³adzie pozwala na progra-
mowo kontrolowany restart procesora i†wy-
konywanie programu umieszczonego w†pa-
miÍci loadera. Rozwi¹zanie to umoøliwia
upgrade zawartoúci pamiÍci g³Ûwnej proce-
sora - 32 kB. Moøliwa jest rÛwnieø sytuacja
odwrotna - upgrade pamiÍci loadera podczas
wykonywania programu z†pamiÍci g³Ûwnej
procesora. Uøytkownicy, ktÛrzy nie wyko-
rzystuj¹ funkcji programowania w†uk³adzie,
mog¹ wykorzystaÊ dodatkowy blok pamiÍci
loadera o†pojemnoúci 4†kB w†aplikacjach re-
jestracji danych. WewnÍtrzna pamiÍÊ RAM
sk³ada siÍ z†dwÛch blokÛw:

- 256 bajtÛw DATA/IDATA,
- 512 bajtÛw umieszczonych w†przestrzeni

adresowej XDATA, co daje w†sumie 768
bajtÛw pamiÍci RAM.
Funkcja Wake-Up pozwala na budzenie

przerwaniem mikrokontrolera z†najniøszego
trybu oszczÍdnoúci energii Power Down. Upra-
szcza to znacznie, w†porÛwnaniu do standar-
dowego mikrokontrolera z†rodziny 8051/52,
projektowanie aplikacji, w†ktÛrych zuøycie
energii jest wartoúci¹ krytyczn¹. Moøna tu
rÛwnieø dodaÊ, iø tryb Power Down pozwala
na zmniejszenie emisji generowanych zak³Û-
ceÒ, jak rÛwnieø zwiÍkszenie odpornoúci na
zak³Ûcenia odbierane przez uk³ad.

LiczbÍ portÛw we/wy rozszerzono w†stosun-

ku do standardowych wykonaÒ o†dodatkowe
4†bity portu P4, ktÛre s¹ dostÍpne tylko w†obu-
dowie PLCC44/PQFP44. Opisywany mikrokon-
troler wyposaøony jest w†trzy liczniki/timery:
T0, T1 i†T2. Liczniki T0 i†T1 programowane
s¹ do pracy w†trybach zgodnych z†rodzin¹ 8051.
Licznik T2 moøe byÊ konfigurowany do uk³adu
16-bitowego z†zatrzaskiem, 16-bitowego z†auto-
³adowaniem oraz generatora taktuj¹cego port
szeregowy. Nowoúci¹ jest tutaj moøliwoúÊ wy-
prowadzenia wyjúcia licznika T2 na zewn¹trz
mikrokontrolera poprzez port P1.0.

Mikrokontrolery s¹ dostÍpne w†trzech obu-

dowach: DIP40, PLCC44, PQFP-44.

http://www.winbond.com/e-winbondhtm/

partner/PDFresult.asp?Pname=777

Przedstawicielem firmy Winbond w†Pol-

sce jest firma Marthel (tel. [phone]).
