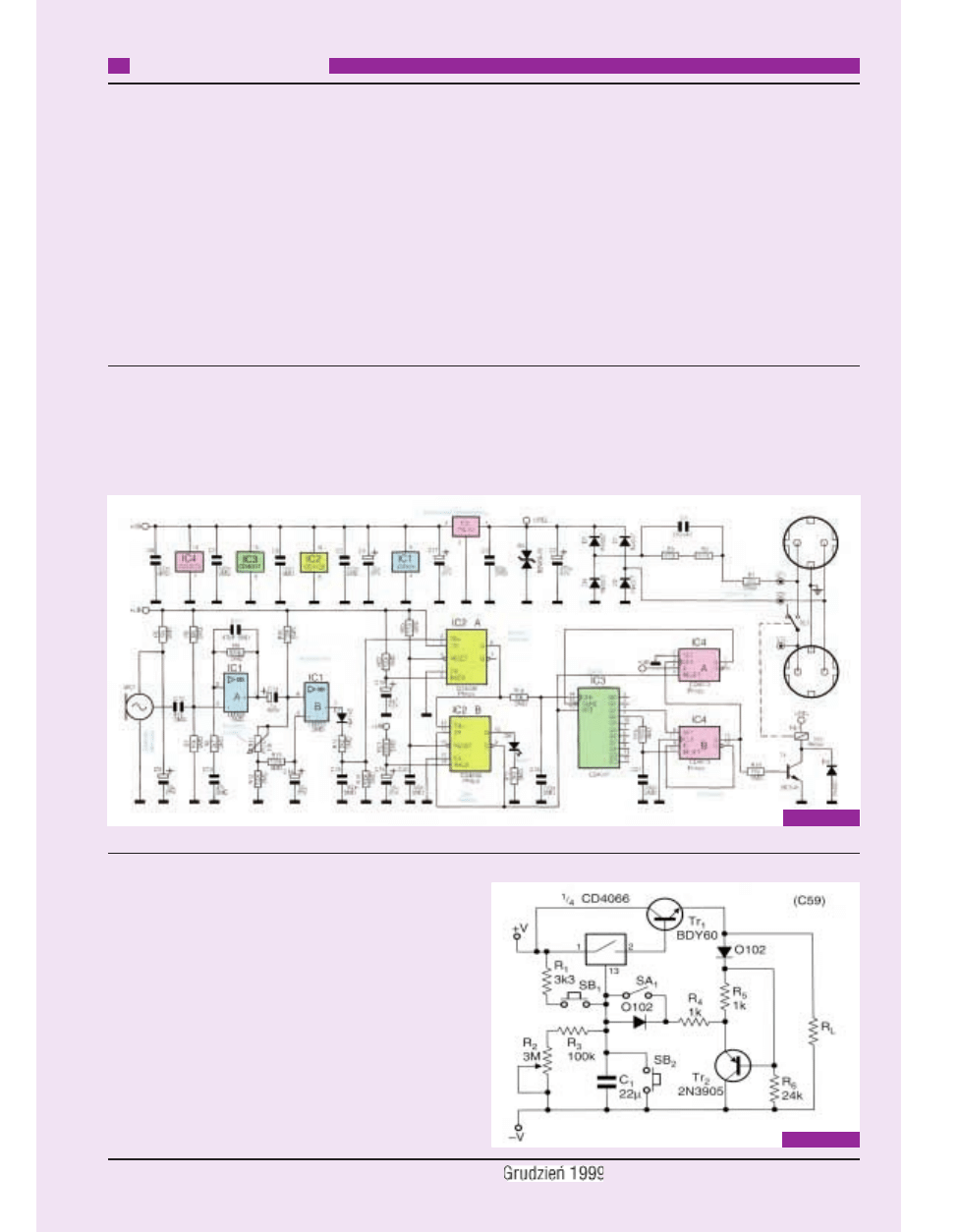

Proste przełączniki akustycz−

ne  reagują  na  każdy  głośny

dźwięk. Niektóre układy zawie−
rają  filtry,  reagujące  tylko  na

określone  częstotliwości,  np.
dźwięk gwizdka. Układ pokaza−
ny na rysunku nie reaguje na po−
jedyncze  dźwięki.  Włączenie
przekaźnika następuje po dwóch
następujących  po  sobie  gło−

śnych  dźwiękach,  np.  klaśnię−
ciach.  Wyłączenie  następuje  po
trzech  dźwiękach.  Dzięki  takie−
mu  działaniu,  układ  jest  odpor−
ny  na  przypadkowe  dźwięki
i zakłócenia.

14

Okno na świat

E l e k t r o n i k a   d l a   W s z y s t k i c h

Jak to robią inni...

Rubryka "Jak to robią inni..." prezentuje interesują−
ce  rozwiązania  układowe,  pojawiające  się  w prasie
obcojęzycznej.  Przedstawione  schematy  mogą  być
punktem  wyjścia  do  własnych  opracowań.  Można
też sięgnąć do oryginalnego artykułu i zapoznać się
ze szczegółami.

Prenumeratorzy mogą zamawiać kserokopie artyku−
łów (w języku oryginału) bezpłatnie, podając jedynie
swój numer prenumeratora oraz numer zamawiane−
go  artykułu  (np.:  Prasa  018).  Odbitki  zostaną  dołą−
czone  do najbliższej wysyłki prenumeraty.

Pokazany układ podaje napię−

cie  na  obciążenie  RL po  naci−
śnięciu  przycisku  SB1.  Jeśli
przełącznik  SA1  jest  rozwarty,
kondensator  C1  powoli  rozłado−
wuje się przez R2, R3 i po okre−
ślonym czasie rozwiera analogo−
wy  klucz  4066.  Obciążenie  zo−
staje odłączone.

Zwarcie  przełącznika  SA1

odłącza obwód czasowy i układ

jest  włączony  na  stałe.  W ka−
żdym przypadku, podczas dzia−
łania  układ  jest  zabezpieczony
przed  zwarciem  obciążenia.
W czasie normalnej pracy tran−
zystor Tr2 jest zatkany. Zwarcie
obciążenia RL i spadek napięcia
na  nim  do  zera  powoduje  prze−
wodzenie  tranzystora  Tr2,  roz−
ładowanie  C1  i

rozwarcie

klucza 4066.

Press 0020

Press 0021

Sterownik z zabezpieczeniem
zwarciowym i timerem

Electronics World

Ulepszony przełącznik akustyczny

ELV
