AKADEMIA GÓRNICZO – HUTNICZA

im. Stanisława Staszica w Krakowie






































Systemy Wizyjne



Sprawozdanie z laboratorium nr 2 MatLab





















Michał Grudziński

Maciej Bajor

Mechatronika (IMiR)

grupa 26, rok III

background image

Zadanie 1

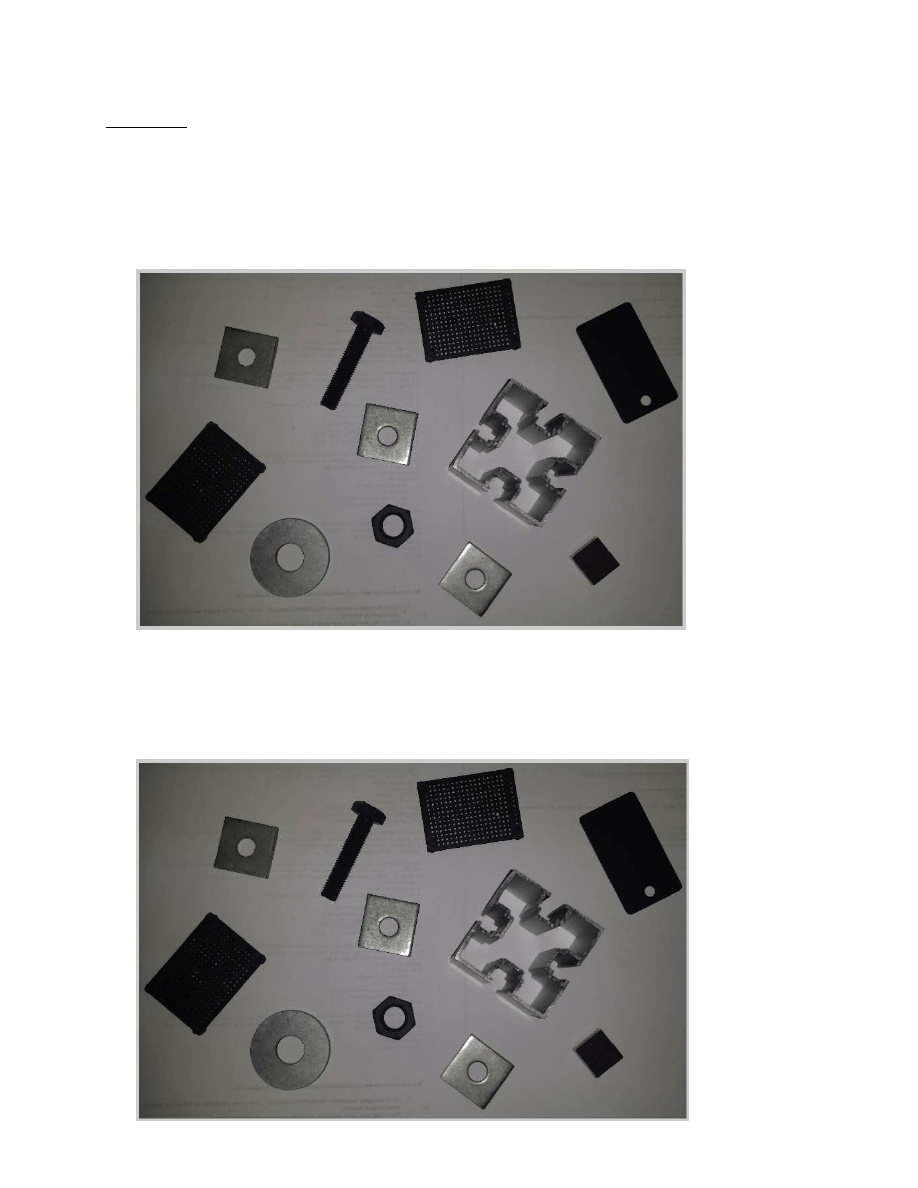

1.  Wczytanie obrazu do przestrzeni roboczej MatLaba oraz wyświetlenie go.

Polecenie:



img = imread(

'photo1.jpg'

);

figure(1), imshow(img);























2.  Konwersja obrazu do skali szarości.

Polecenie:



gray = rgb2gray(img);



















background image

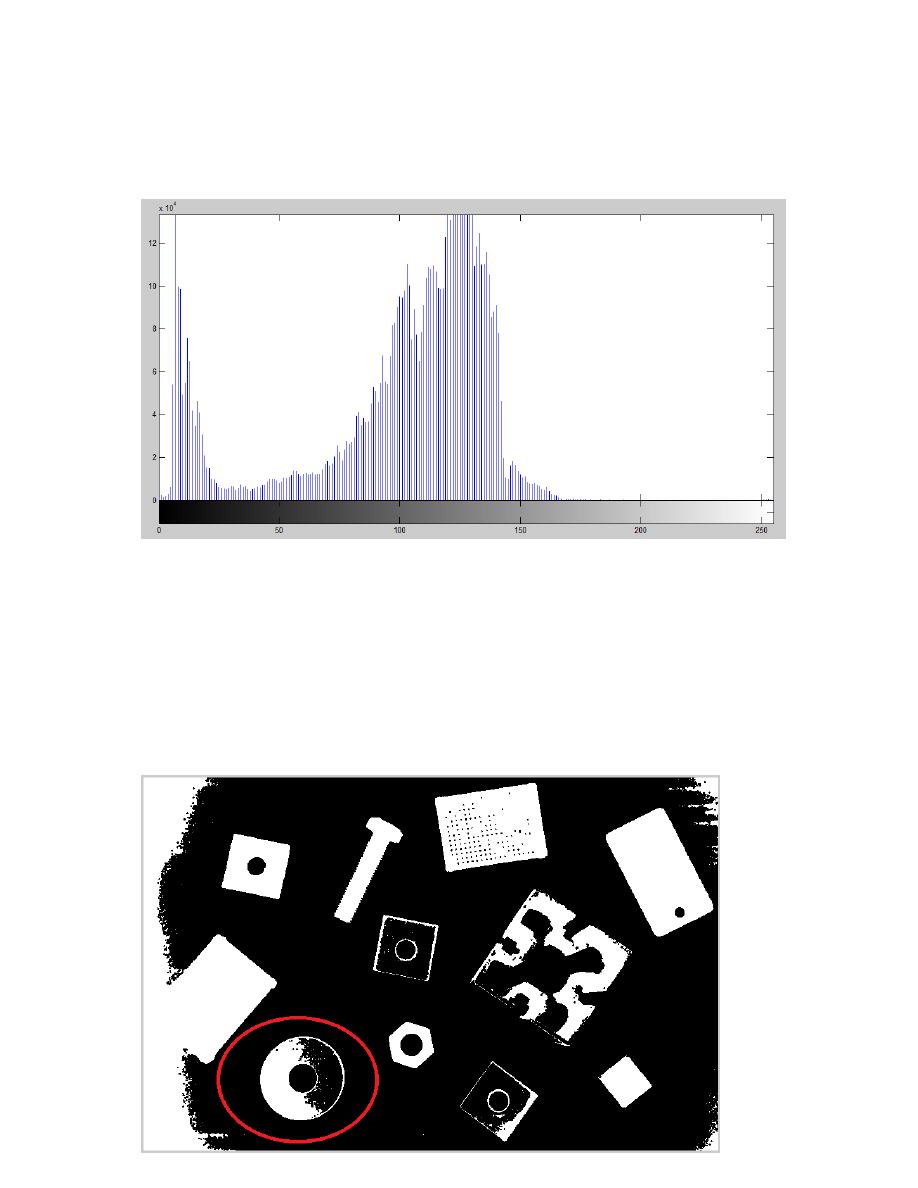

3.  Wykonanie histogramu dla obrazu w skali szarości.

Polecenie:



imhist

(gray);






















4.  W związku z brakiem możliwości jednoczesnego wyodrębnienia wszystkich

obiektów, zastosowano różne progi binaryzacji. Następnie uzyskane obrazy
poddano filtracji.
Poniżej proces binaryzacji podkładki (zaznaczona na czerwono), pozostałe
obiekty były wyodrębnione analogicznie.
Polecenie:


bw = (gray>=0 & gray<=90);
imshow(bw);

















background image

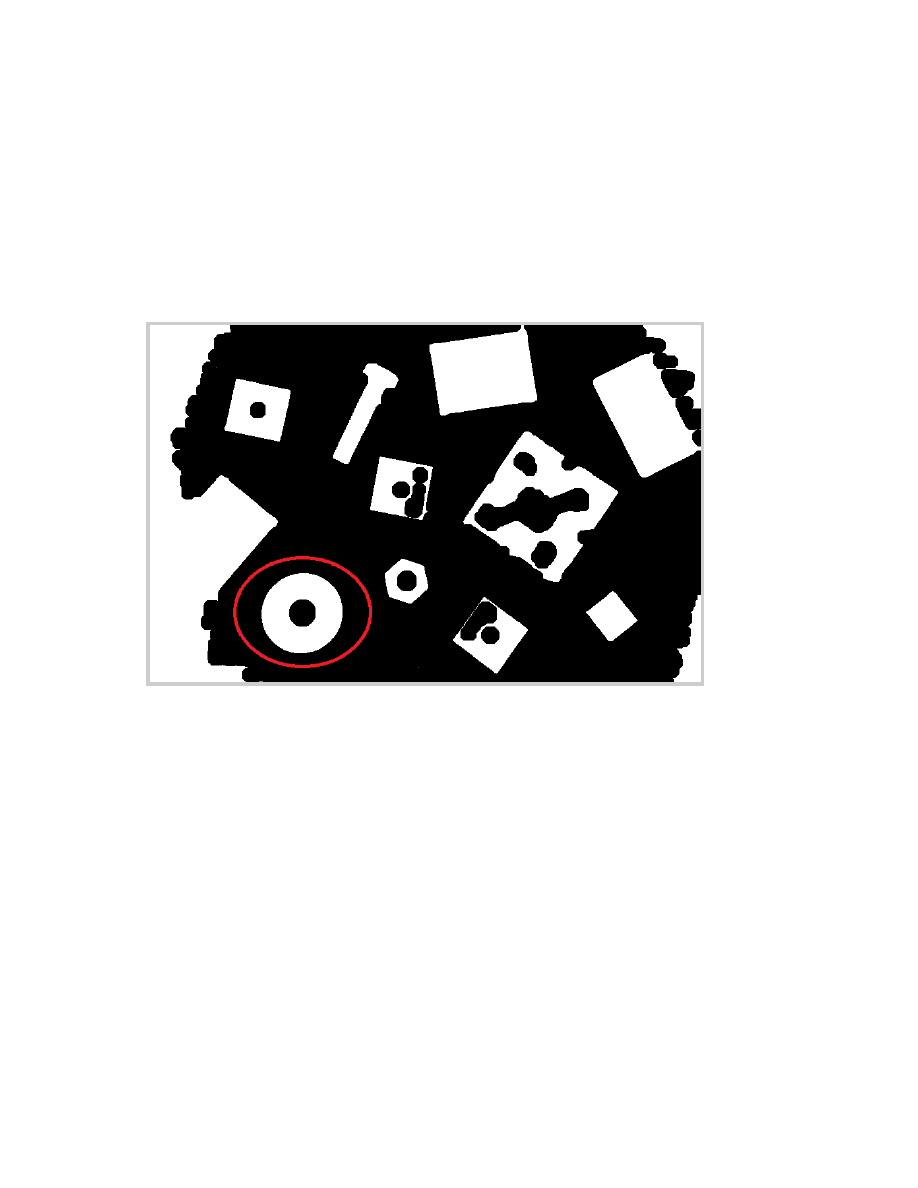

5.  Przeprowadzenie filtracji z zastosowaniem filtrów erozji i dylatacji

morfologicznej z elementem strukturalnym w kształcie dysku.
Polecenie:



se = strel(

'disk'

,5);

bw1 =imdilate(bw,se);
bw1 =imerode(bw1,se);
imshow(bw1);


























6.  Przeprowadzenie segmentacji i nadanie etykiet obiektom. Czarne tło ma wartość

zero a kolejne obiekty przyjmują naturalne wartości.
Polecenie:



[L1, num1] = bwlabel(bw1,8);













background image

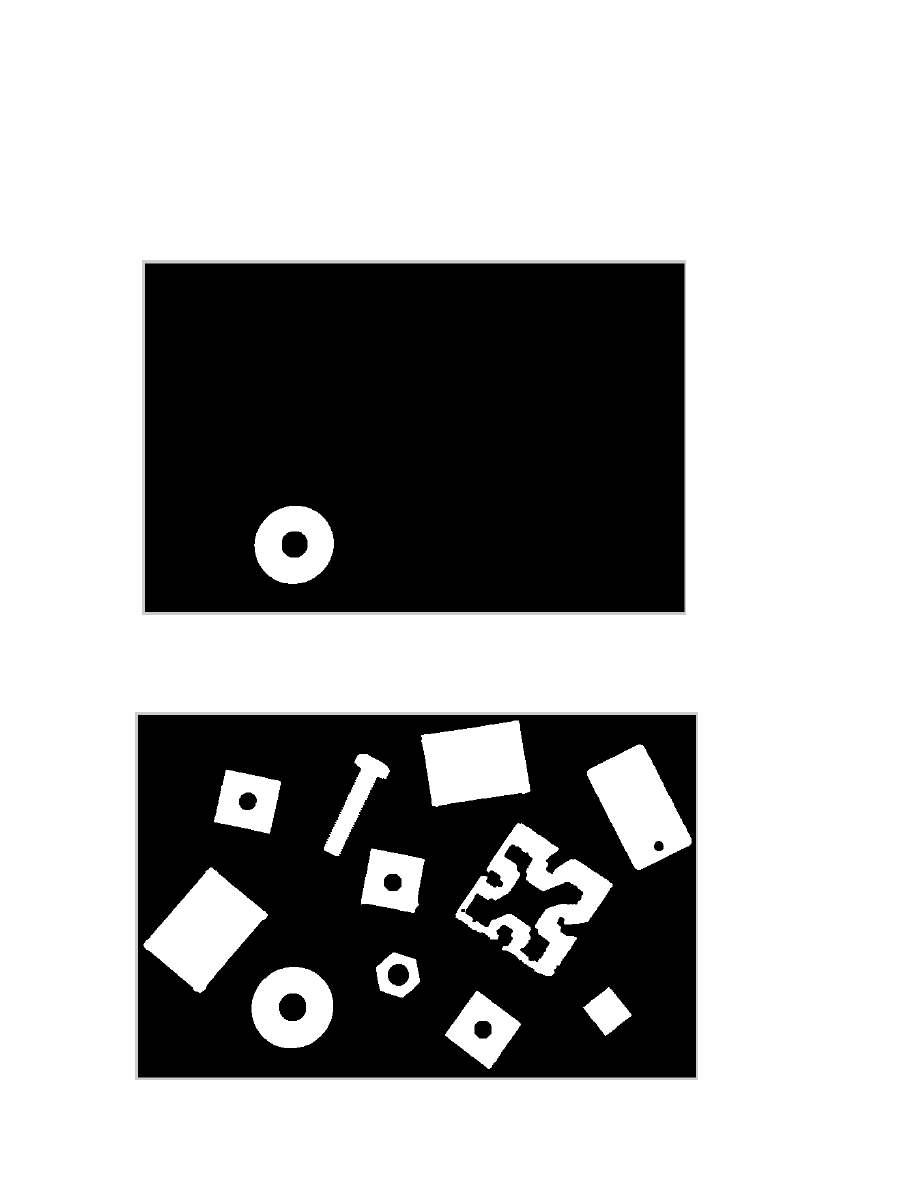

7.  Znajomość przypisanej etykiety pozwala na wyodrębnienie i wyświetlenie

obiektu.
Polecenie:



bw1_1 = ismember(L,10);
imshow(bw1_1);






















8.  Zsumowanie wyodrębnionych obiektów.






















background image

Zadanie 2




Instrukcja REGIONPROPS umożliwia wybór i pomiar charakterystyk elementów
obrazu.
Składnia funkcji: FEATS = REGIONPROPS(CC,PROPERTIES)

CC- macierz etykiet, lub obraz;
PROPERTIES- wybrana cecha do pomiaru.





Dostępne parametry:




All - pomiar wszystkich parametrów



Basic - pomiar parametrów bazowych(Area, Centroid, Bounding Box)



Area - zwrócenie liczby pikseli z których składa się obiekt



BoundingBox  -  przedstawia  najmniejszy  prostokąt  w  jakim
mieści się dany obiekt



Centroid - środek ciężkości obiektu



MajorAxisLength  –  zwraca  długość  (w  pikselach)  głównej  osi
elipsy,  która  ma  ten  sam  drugi  moment  centralny  taki  sam  jak
region



MinorAxisLength – j.w. lecz w odniesieniu do małej osi elipsy



Eccentricity  –  zwraca  wartość  między  0  a  1.  Stosunek
odległości  między  ogniskiem  elipsy  i  długością  jej  osi
wielkiej.



Orientation  –  zwraca  kąt  (w  stopniach)  między  osią  x  a
główną osią elipsy



Image  -  zwraca  obcięty  obraz  obiektu  wielkości  BoundingBox
danego obiektu



FilledImage  -  zwraca  obraz  jw.  wraz  z  wypełnionymi  lukami
wewnątrz obiektu



Filled Area - zwraca liczbę pikseli FilledImage



ConvexHull

–

zwrot

współrzędnych

wierzchołków

najmniejszego wielokąta wypukłego, zawierającego obiekt.



ConvexImage  –  zwraca  obraz  obiektu  z  wyeliminowanymi
wklęśnięciami, rozmiarze BoundingBox



ConvexArea - zwraca liczbę pikseli ConvexImage



EulerNumber – równy liczbie obiektów w regionie minus liczba
dziur w nim

background image



Extrema –zwraca współrzędne punktów charakterystycznych



EquivDiameter – średnica koła o tym samym polu co region



Solidity – Stosunek między Area, a ConvexArea



Extent – Stosunek między Area, a BoundingBox Area



PixelIdxList – indeksy pikseli danego obiektu



PixelList – macierz współrzędnych pikseli danego obiektu



Perimeter  -  zwraca  wartość  skalarną  określającą  długość  krawędzi
obiektu



Zadanie 3

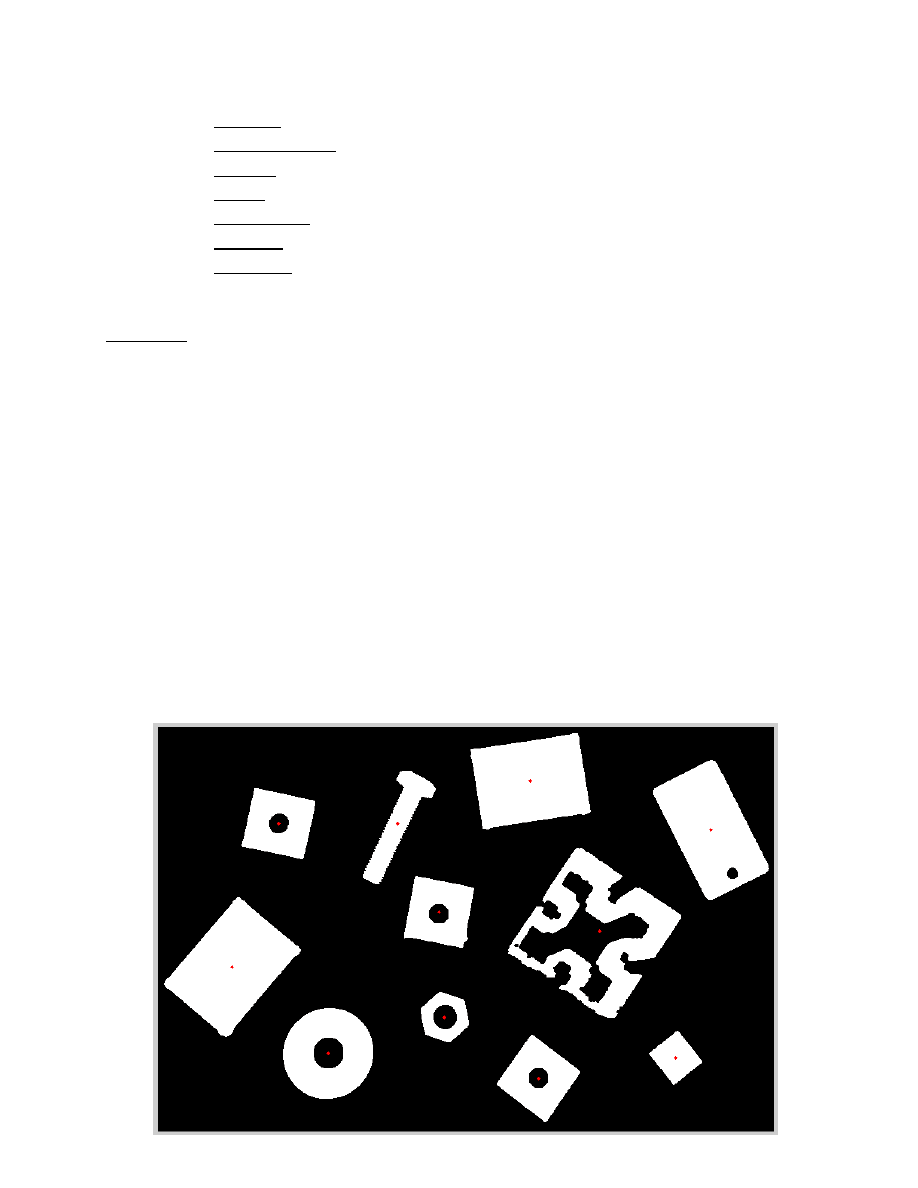

Środki ciężkości:
Polecenie:


% Wybranie cech obrazu oraz prezentacja położenia, orientacji,



% prostokąta opisanego



[L,num] = bwlabel(bw_ost,8);



feats = regionprops(L,

'All'

);



% Położenie



figure(9)



hold

on



h1 = imshow(L);



r1 = 100;



r2 = 300;



for

 i=1:size(feats)



h1 =  line(feats(i).Centroid(1),feats(i).Centroid(2),

'Marker'

,

'.'

,

'MarkerEdgeColor'

,

'r'

);



end



hold

off




















background image

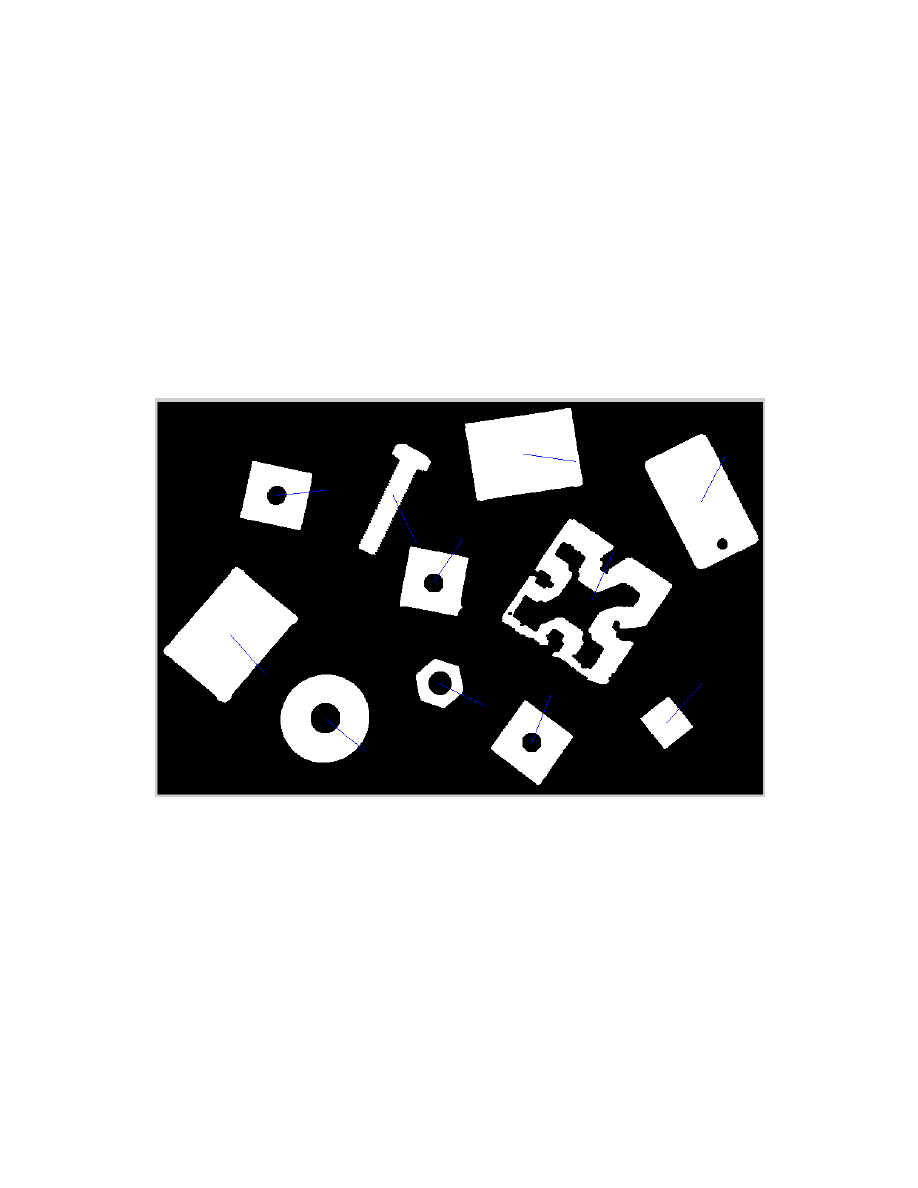

Orientacja

Polecenie:



% Orientacja



figure(10)



hold

on



h2 = imshow(L);



for

 i=1:size(feats)



h2 = line([feats(i).Centroid(1),feats(i).Centroid(1)+r2*cos(feats(i).Orientation*(pi/180))



],[feats(i).Centroid(2),feats(i).Centroid(2)+r2*sin(feats(i).Orientation*(pi/180))]);



end



hold

off








































background image

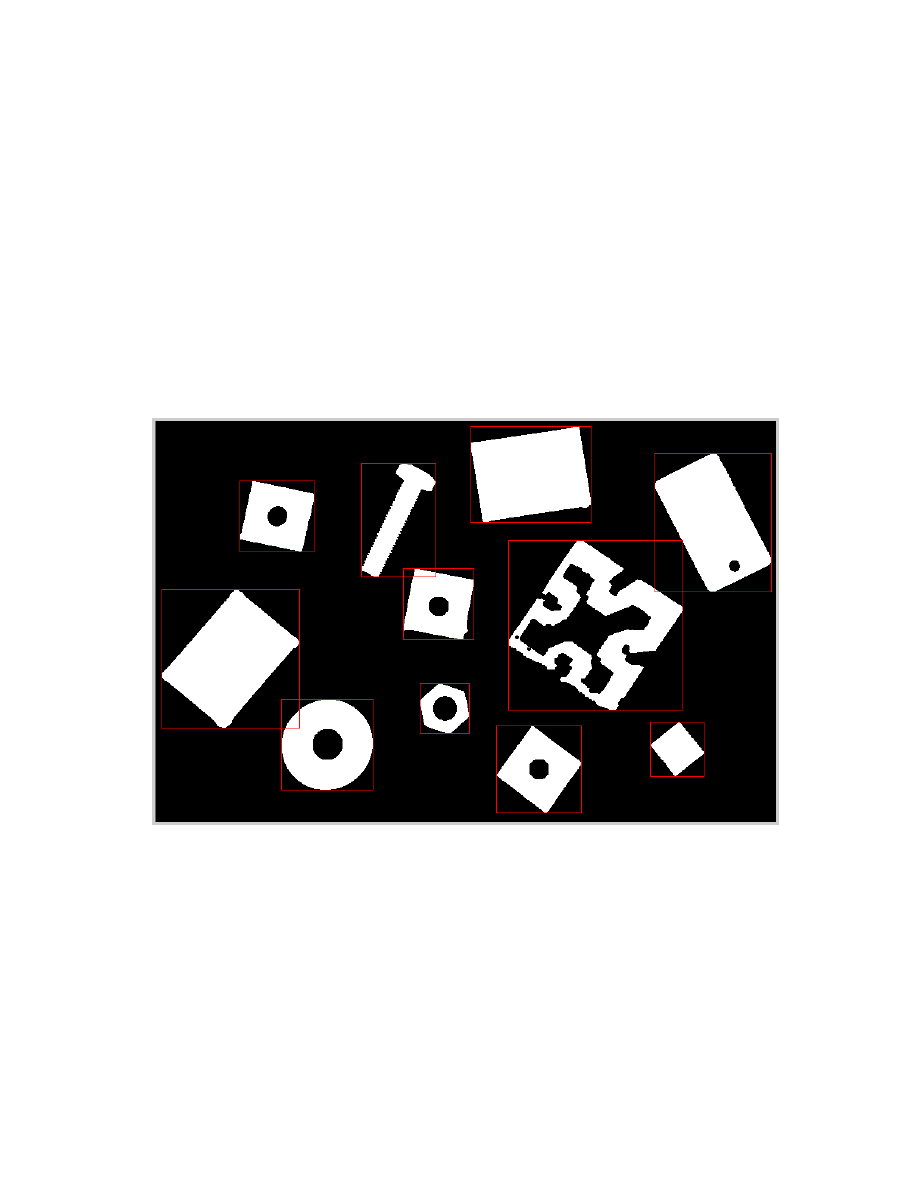

Prostokąt opisany na obiekcie
Polecenie:



% Njmniejszy prostokąt



figure(11)



hold

on



h3 = imshow(L);



for

 i=1:size(feats)



h3 =
rectangle(

'position'

,[feats(i).BoundingBox(1),feats(i).BoundingBox(2),feats(i).BoundingBox

(3),feats(i).BoundingBox(4)],

'EdgeColor'

,

'r'

);



end



hold

off






































background image

Zadanie 4





Polecenie:



% Wyliczenie charakterystyk



for

 i=1:size(feats)









%form_factor







 Char(i,1) = 4*pi*feats(i).Area / feats(i).Perimeter^2;









%roundness







 Char(i,2) = 4*feats(i).Area / (pi*feats(i).MajorAxisLength^2);









%acpect_ratio







 Char(i,3) = feats(i).MajorAxisLength / feats(i).MinorAxisLength;









%solidity







Char(i,4) = feats(i).Solidity;







%compactness







 Char(i,5) = sqrt(4*feats(i).Area/pi) / feats(i).MajorAxisLength;



end



Char

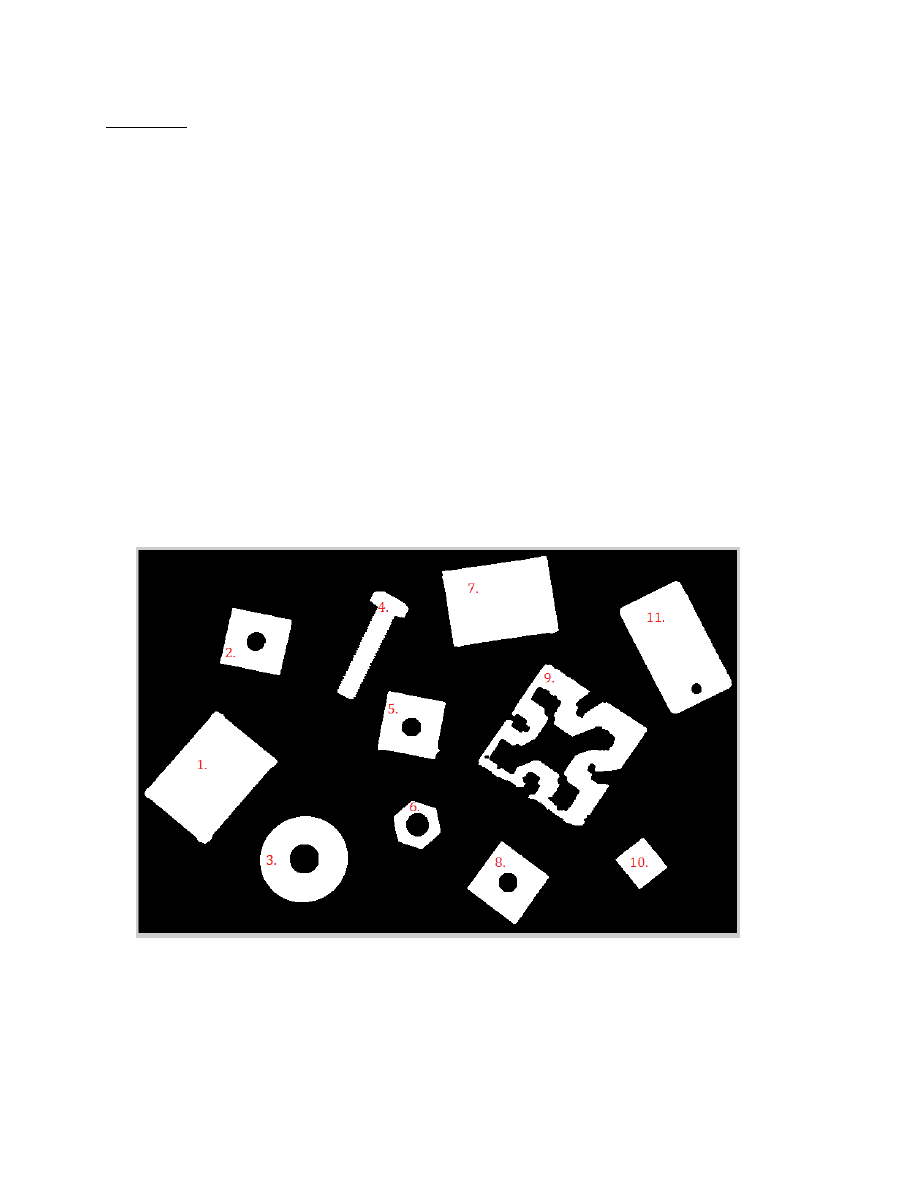

Opis:





























background image



Wyniki:


Nr obj.\Cecha



Form Factor



Roundness



Aspect Ratio



Solidity



Compactness



1



0.7119



0.6783



1.4027



0.9568



0.8236





2





0.6528





0.7621





1.0652





0.9042





0.8730





3





0.7965





0.7670





1.0359





0.8823





0.8758



4



0.2246



0.1639



4.8430



0.7116



0.4048



5



0.6345



0.7982



1.0108



0.8726



0.8934





6





0.6304





0.5803





1.0163





0.7395





0.7618





7





0.6969





0.6910





1.3791





0.9702





0.8313



8



0.6702



0.7843



1.0332



0.9037



0.8856



9



0.2016



0.4800



1.0424



0.5987



0.6928





10





0.7344





0.8843





1.0804





0.9852





0.9404





11





0.6390





0.5416





1.7478





0.9718





0.7359







Zawarte  w  tabeli  charakterystyki  pozwalają  na  identyfikację  kształtu  obiektu.  Warto

zauważyć,  iż  powiększenie  obiektu  nie  ma  na  nie  wpływu,  w  przeciwieństwie  do

orientacji.



Śruba ma wyraźnie większy współczynnik Aspect Ratio. Podkładkę charakteryzuje dość

duży  współczynnik  Form  Factor  oraz  Roundness.  Nakrętkę  identyfikuje  niski  poziom

Roundness  przy  jednoczesnym  wysokim  współczynniku  Compactness.  Obiekt  z

numerem  9  można  rozpoznać  na  podstawie  niskiej  wartości  Form  Factor  oraz

Roundness przy Wartości około 1 dla współczynnika Aspect Ratio.



Ogólnie  parametr  Aspect  Ratio  pozwala  na  wykrycie  obiektów  symetrycznych.  Mały

współczynnik  Compactness  charakteryzuje  obiekty  o  smukłym  kształcie.  Natomiast

Solidity określa drążenia elementów, im większe drążenie, tym współczynnik przyjmuje

niższa wartość. Dla obiektów pełnych Solidity wynosi 1.
