Projekt z laboratorium Sterowania

Dyskretnego

















temat nr 20





















Tatar
Radosław

gr.

Rok IIIC - AiR IMIR





1.  Opis zadania:



a)  Zaprojektować układ regulacji położenia windy napędzanej obcowzbudnym silnikiem

prądu stałego o zadanych parametrach, uwzględniając ograniczenia prędkości i
przyspieszenia windy. Należy zaprojektować trzy różne algorytmy sterowania, PID –
regulator referencyjny oraz do wyboru: regulator deadbeat, regulator
czasooptymalny, regulator LQR, układ odporny, regulator rozmyty.





b)  dane do tematu:



L=0.2[H]
R=0.1[Ω]
J=0.1[kg*m^2/s^2]
D=1[N*m*s/rad]
km=2[N*m/A]
ke=2[V*s/rad]
P=400[W]
r=0.3[m]
m=550[kg]
B=10[N*s/m]
k=600000[N/m]
g=9.81[m/s^2]




c)  schemat modelu:

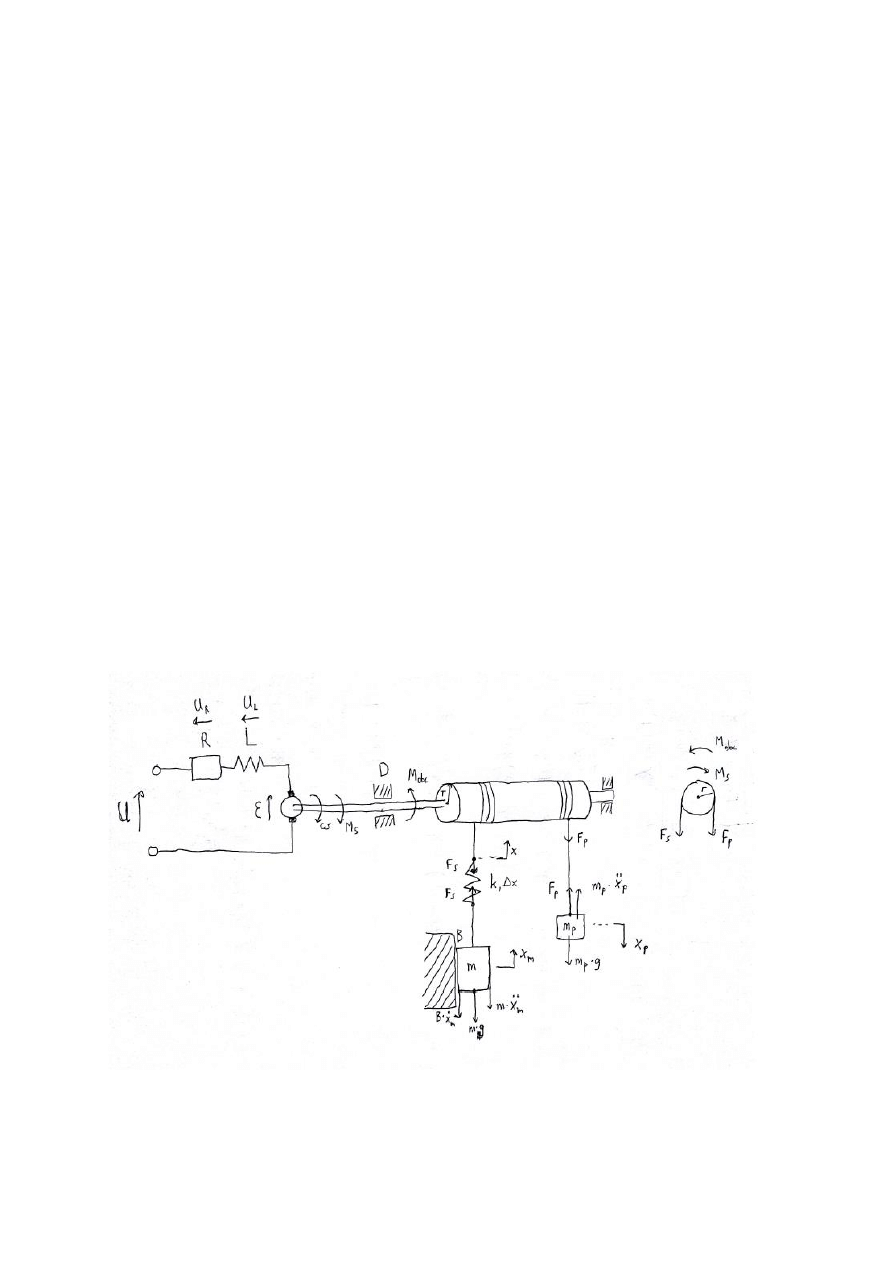

rys. 1. schemat układu fizycznego.

Zdecydowaliśmy się zastosować model windy z kompensacją ciężaru przeciwwagą.



2.  Realizacja:

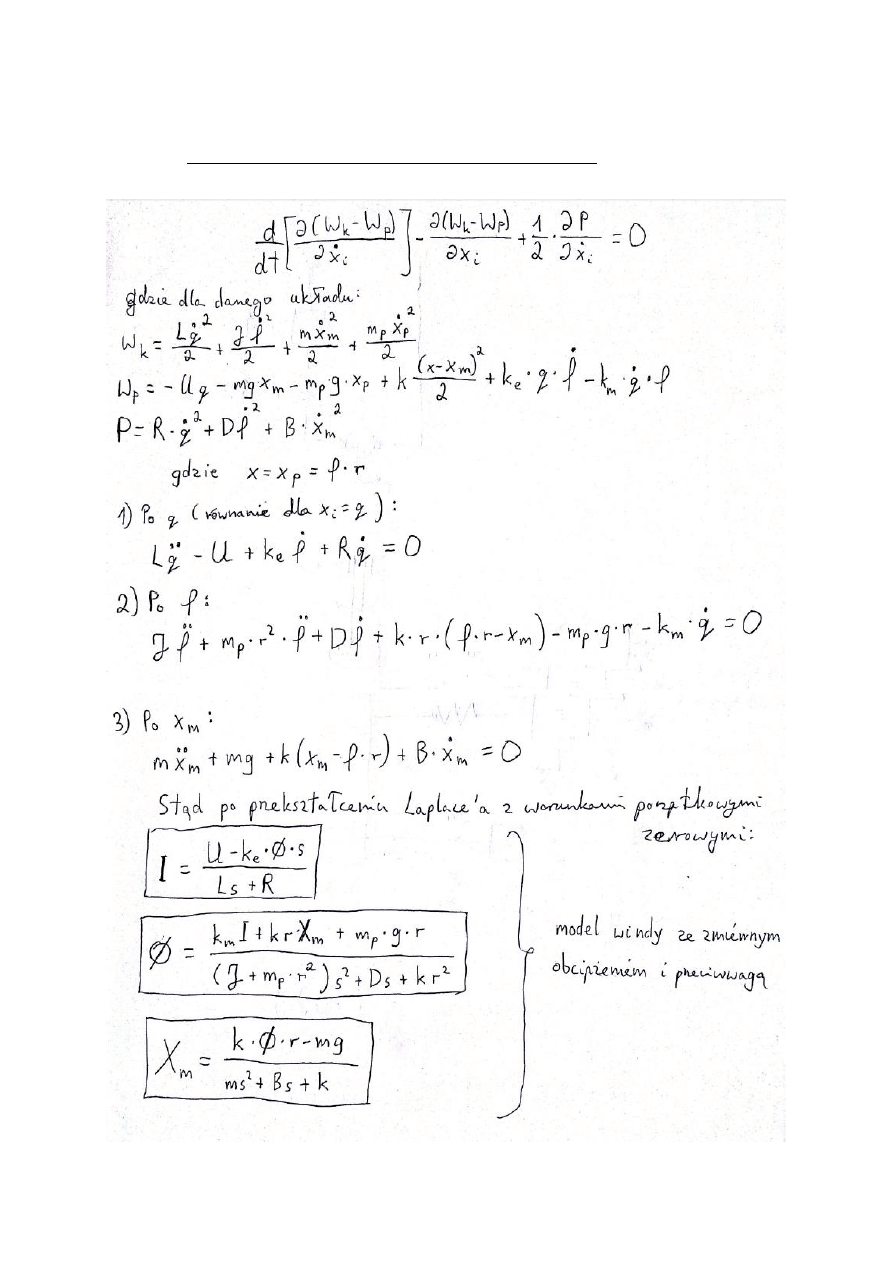

1)  Wyprowadzenie modelu z równania Lagrange’a:









2)  Model windy zrealizowany w Simulinku:

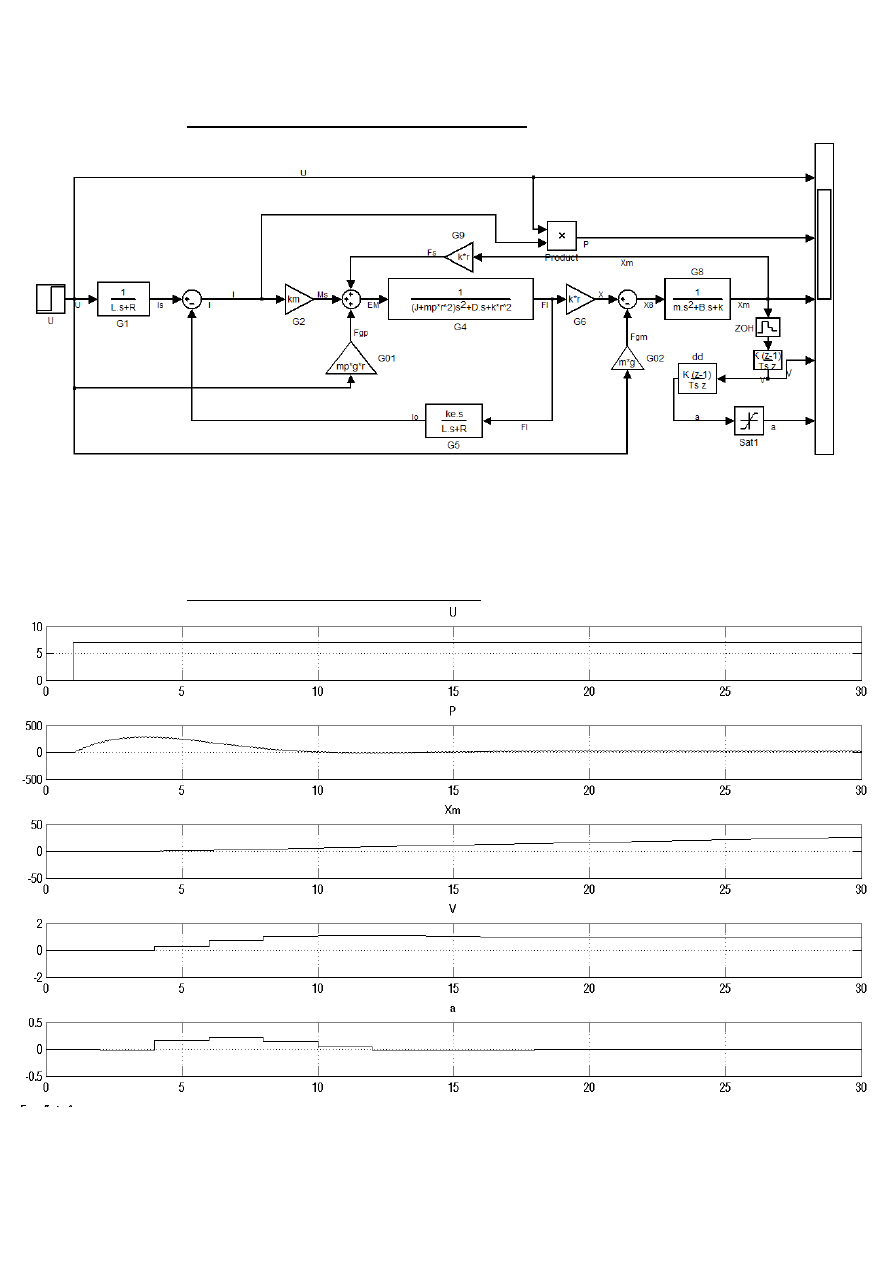

rys.2. cały model



3)  Odpowiedź skokowa tego modelu:





rys. 3. Zachowanie modelu.

4)  Wyprowadzenie transmitancji modelu:



a)  Zredukowaliśmy model blokowy:

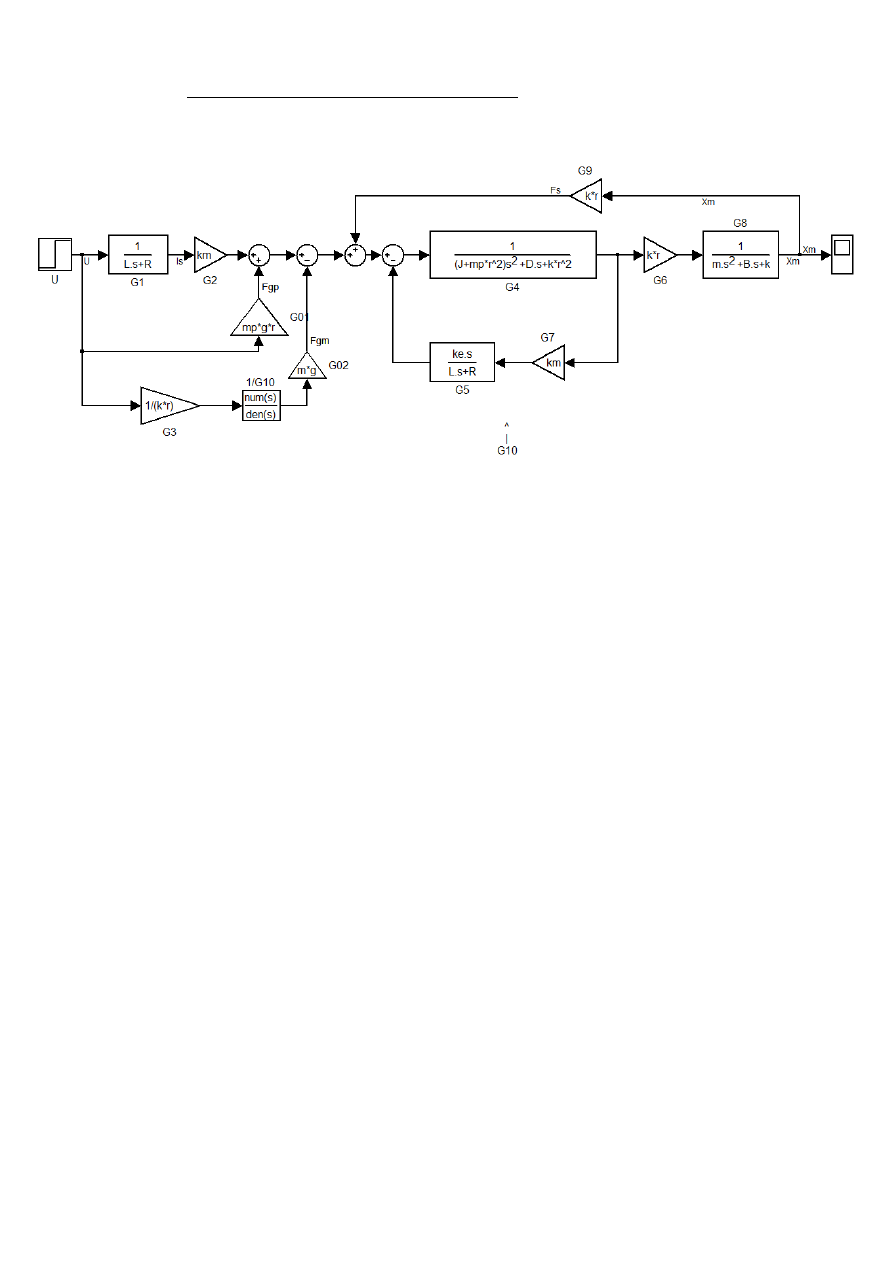

rys. 4. schemat zredukowany.



b)  w Matlabie obliczyliśmy transmitację ciągłą i dyskretną:



G1=tf(1,[L R]);
G2=tf(km,1);
G01=tf(mp*g*r,1);
G4=tf(1,[J+mp*r^2 D
k*r^2]);
G5=tf([ke 0],[L R]);
G6=tf(k*r,1);
G02=tf(m*g,1);
G8=tf(1,[m B k]);
G9=tf(k*r,1);
G09=series(G5,G2);
G10=feedback(G4,G09);
G03=series(G10,G6);


G11=series(G03,G8);
G12=feedback(G11,G9,+1);
G14=series(G1,G2);
G13=parallel(G01,G14);
G04=series(G6,G10);
G15=series(-G02,G04^-1);
G16=parallel(G13,G15);

Gc=series(G16,G12)
[Lc,Mc]=tfdata(Gc,

'v'

);


Tp=0.01
[Ld,Md]=c2dm(Lc,Mc,Tp,

'zoh'

)

tf(Ld,Md,Tp)





Ich postacie to:


-ciągła:



          -3.854e008 s^5 - 5.858e008 s^4 - 4.561e008 s^3 + 2.383e009 s^2 + 2.552e009 s + 6.48e008

-----------------------------------------------------------------------------------------------------------

3.928e007 s^7 + 6.043e007 s^6 + 8.567e010 s^5 + 1.301e011 s^4 + 8.396e010 s^3 + 2.921e010 s^2 + 4.525e009 s



-dyskretna:


-0.0004816 z^6 + 0.001919 z^5 - 0.002386 z^4 - 1.424e-005 z^3 + 0.002393 z^2 - 0.001905 z + 0.0004743

-----------------------------------------------------------------------------------------------------

         z^7 - 6.771 z^6 + 19.84 z^5 - 32.64 z^4 + 32.57 z^3 - 19.71 z^2 + 6.698 z - 0.9847



5)  Wyznaczenie parametrów regulatora PID:






a)  Najpierw doprowadziliśmy układ do niegasnących oscylacji, wyznaczając K

kr

 oraz T

osc

:

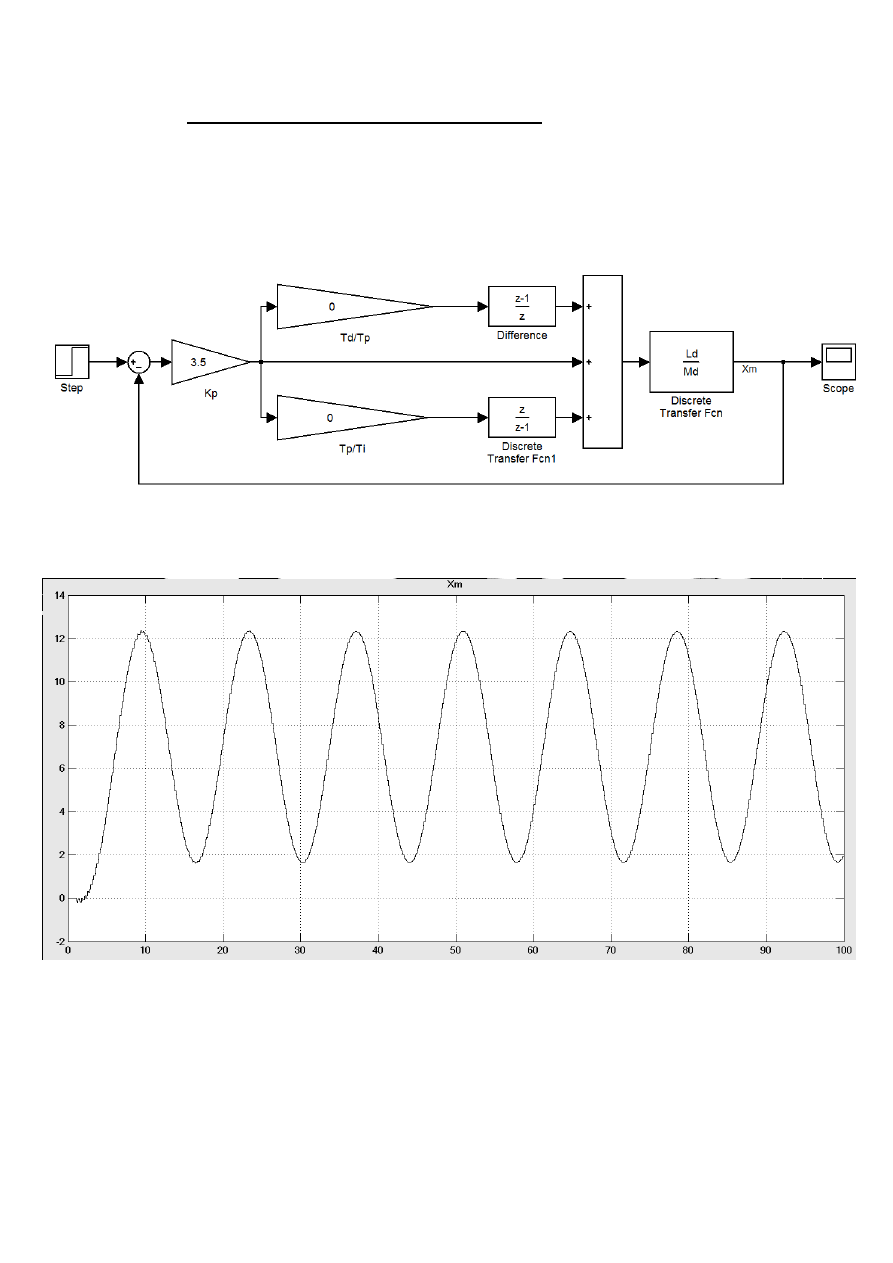

rys. 5. schemat dyskretnego PID.





rys.6. Niegasnące oscylacje w odpowiedzi skokowej dyskretnego PID



Odczytaliśmy:


K

kr

 = 3.5

T

osc

 = 13.85s



Przyjęliśmy czas próbkowania T

p

 = 0,01s, był to czas w którym odpowiedź dyskretna nie odbiegała

jeszcze bardzo od ciągłej.



Stąd obliczyliśmy na podstawie tabeli doboru nastaw metodą Zieglera-Nicholsa:


K

p

= 0,6*K

kr

 = 2.1

T

p

/T

i

= 1/(0,5*(T

osc

/T

p

-1)) = 0.0015

T

d

/T

p

 = 0.125*(T

osc

/T

p

)^2/(T

osc

/T

p

-1) =173.3




Niestety okazuje się, iż obliczone parametry nie pozwalają uzyskać stabilności, układ traci stabilność.

Dla porównania prezentuję wykres regulatora P  dla K

p

 = 1:

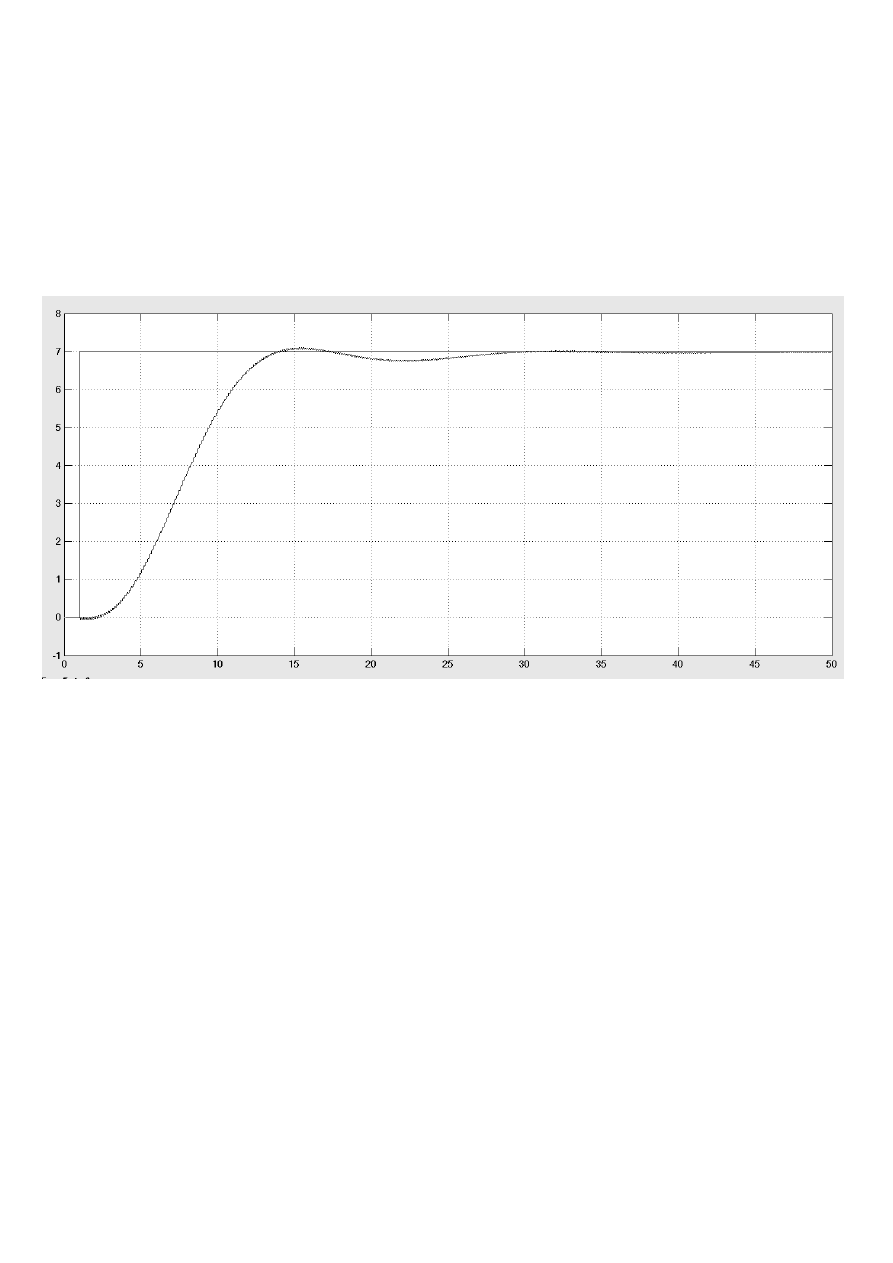

rys. 8. Odpowiedź skokowa układu regulacji z regulatorem dyskretnym P.























3.  Modele pozostałych regulatorów:



1)  Regulator rozmyty:

Regulator rozmyty sporządziliśmy za pomocą narzędzia Matlaba Fuzzy Logic, w modelu Sugeno,
definiując proste 9 reguł.

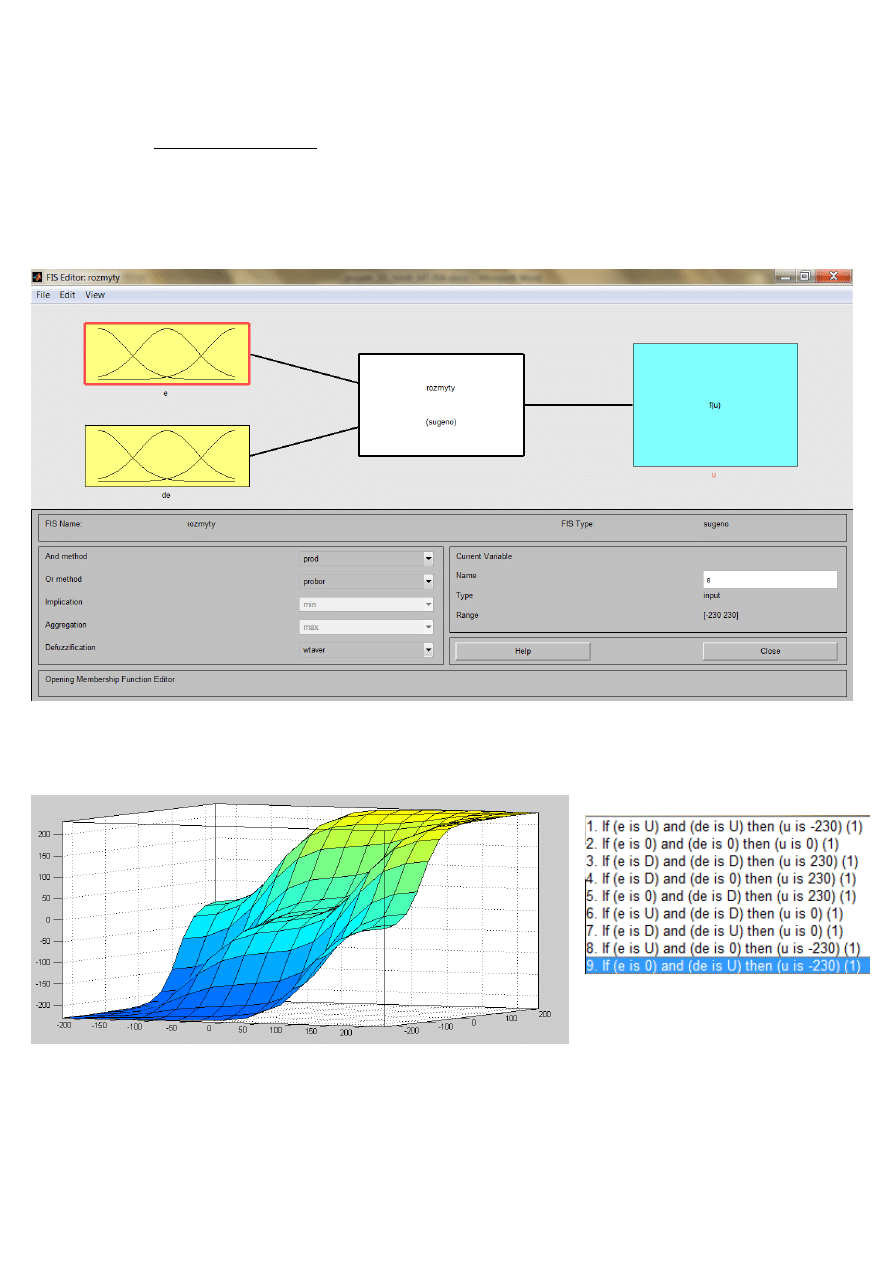

rys. 9. Widok menu modelu Sugeno.











rys. 10. Widok powierzchni(z lewej) utworzonej z reguł (z prawej),

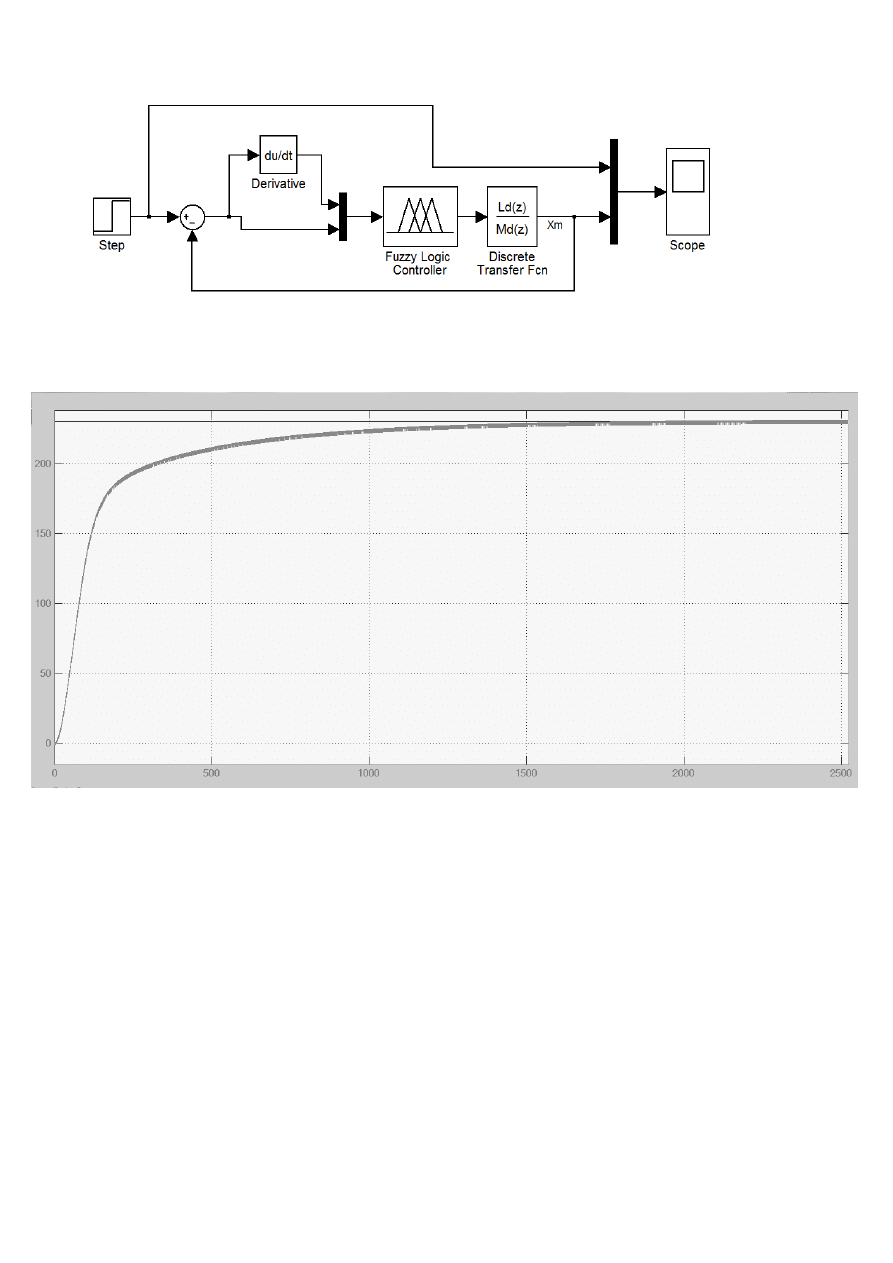

rys. 11. Schemat regulacji rozmytej w simulinku.



rys.12. Odpowiedź skokowa dyskretnego układu regulacji z regulatorem rozmytym

















2)  Regulator Deadbeat:



a)  implementacja w m-pliku:

tf(Ld,Md,Tp,'Variable','z^-1')

a1=Md(2)
a2=Md(3)
a3=Md(4)
a4=Md(5)
a5=Md(6)
a6=Md(7)
a7=Md(8)
b1=Ld(2)
b2=Ld(3)
b3=Ld(4)
b4=Ld(5)
b5=Ld(6)
b6=Ld(7)
b7=Ld(8)



a)  model w simulinku:



q0=1/(b1+b2+b3+b4+b5+b6+b7)
q1=a1*q0
q2=a2*q0
q3=a3*q0
q4=a4*q0
q5=a5*q0
q6=a6*q0
q7=a7*q0
p1=b1*q0
p2=b2*q0
p3=b3*q0
p4=b4*q0
p5=b5*q0
p6=b6*q0
p7=b7*q0

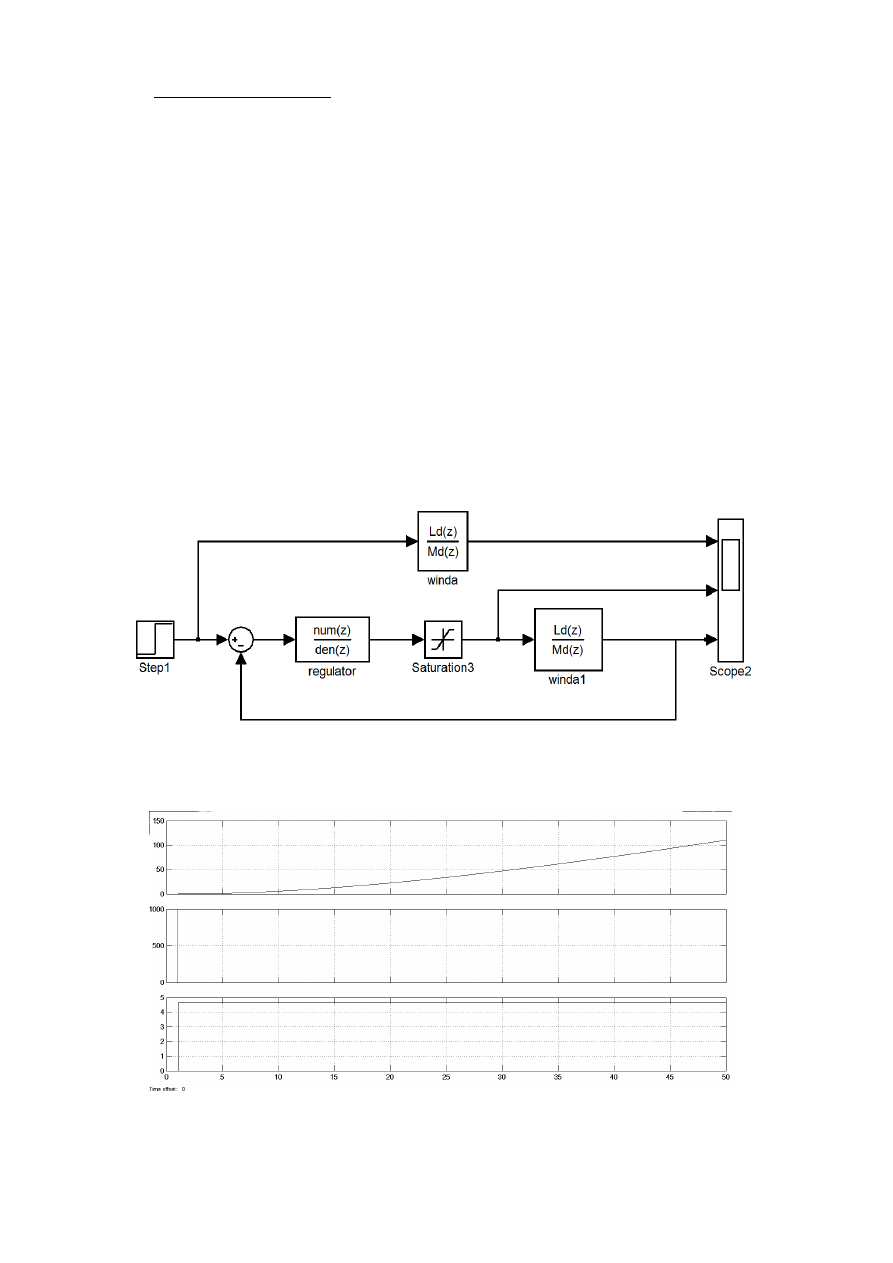

rys.13. model regulatora deadbeat w simulinku.





rys.14. odpowiedzi skokowe układu regulacji opartego na regulatorze deadbeat(od góry kolejno

X,V,a).

4.  Podsumowanie:



W projekcie sporym wyzwaniem okazało się poprawne zamodelowanie układu oraz poprawne

przekształcenie transmitancji na postać dyskretną.

Przedstawiony model generuje, zgodne z oczekiwaniami charakterystyki.

Prawidłowe wykonanie projektu wynikło z niemożności zastosowania metody Zieglera-Nicholsa

w celu dobrania nastaw regulatora PID z nieznanego powodu.

Regulator P posłużył nam za regulator odniesienia z powodu braku możliwości dobrania nastaw

regulatora PID.

Pierwszy z porównywanych regulatorów to regulator rozmyty. W naszym dyskretnym przypadku

odpowiedź układu regulowanego charakteryzuje się brakiem przeregulowania, który uzyskaliśmy
kosztem czasu regulacji.

Drugi regulator, regulator Deadbeat nie daje prawidłowej odpowiedzi, możliwe że z tego samego

powodu co regulator PID.

Z badań wnioskujemy, że implementacja regulatora rozmytego w gotowym narzędziu Matlaba

jest dużo łatwiejsza niż dobór optymalnych nastaw regulatora PID. Dzięki regulatorowi rozmytemu
uzyskaliśmy odpowiedź bez przeregulowania, ale jednak z długim czasem regulacji.
