Gramofon Karolinka „2” ze wzmacniaczem

Opis Andrzej śółtowski

[strona była aktualizowana 15 stycznia 2006r.]

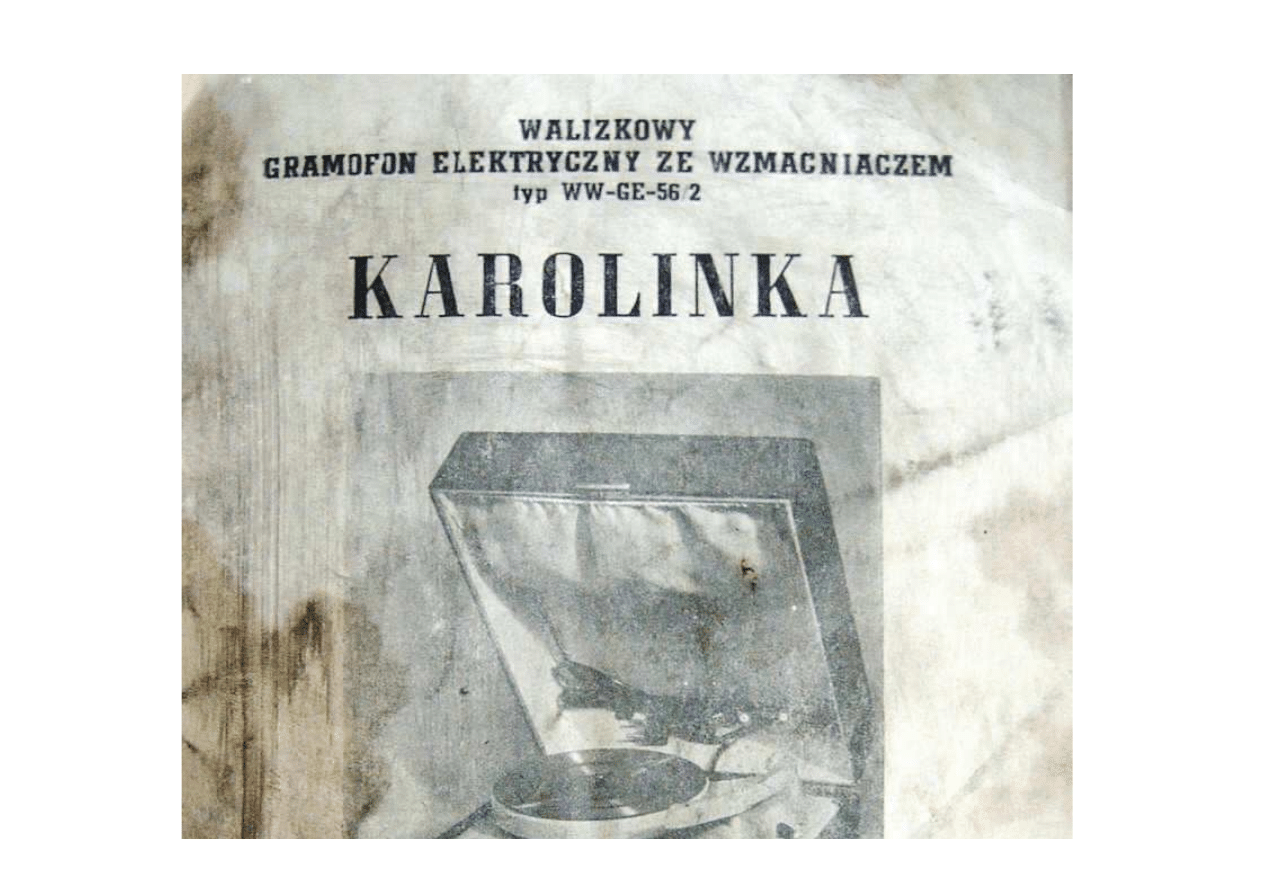

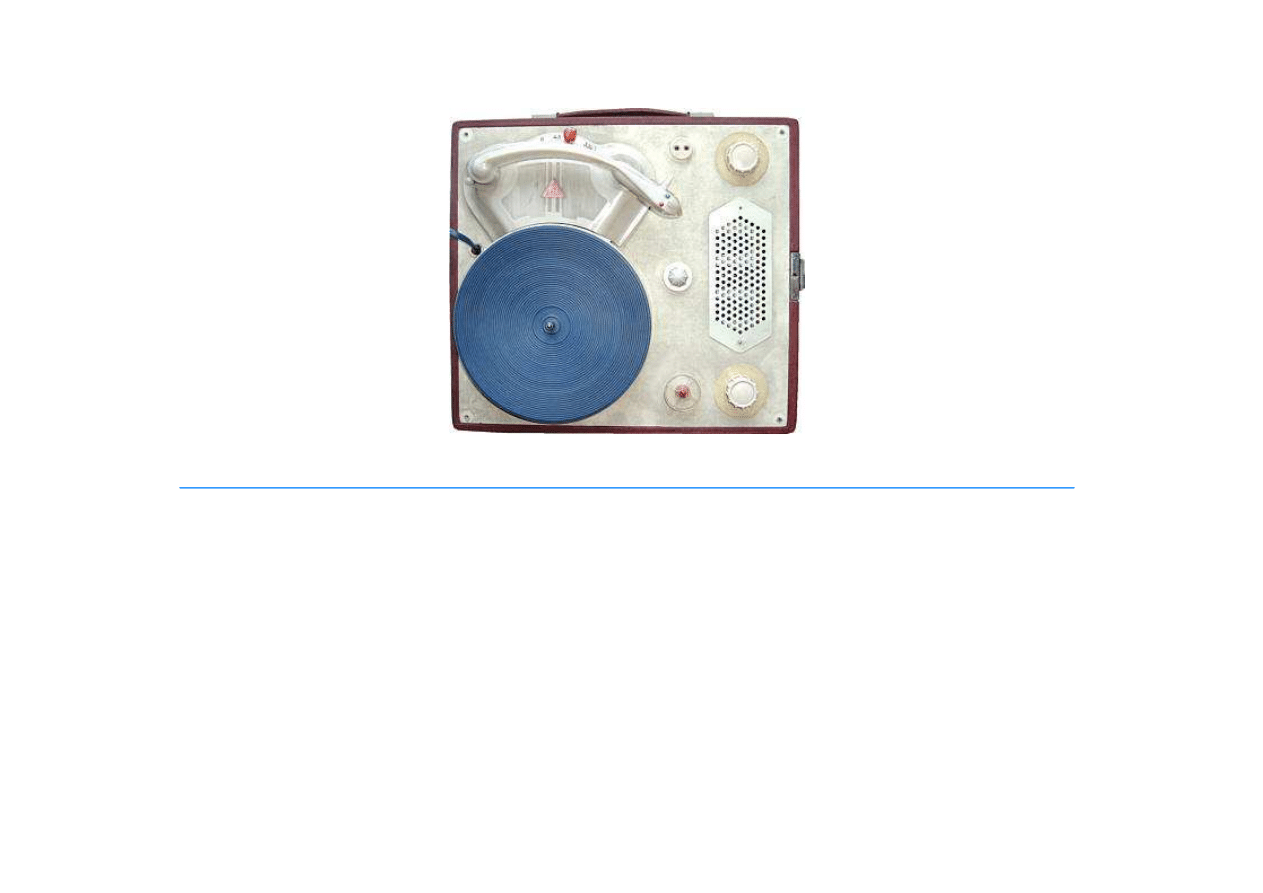

Zestaw gramofonowy KAROLINKA WW-GE56/2 był produkowany przez Zakłady Wytwórcze Aparatów
Telefonicznych w Łodzi (późniejsza Fonica) jako całkowicie zmodyfikowana wersja KAROLINKI w charakterystycznej
„schodkowej” obudowie z odchylaną pokrywą gramofonu. W unowocześnionej wersji Karolinki ze starego urządzenia
ostał się jedynie sam mechanizm gramofonu (GE-56) i ... nazwa.

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

1 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

2 z 18

2012-06-22 23:44

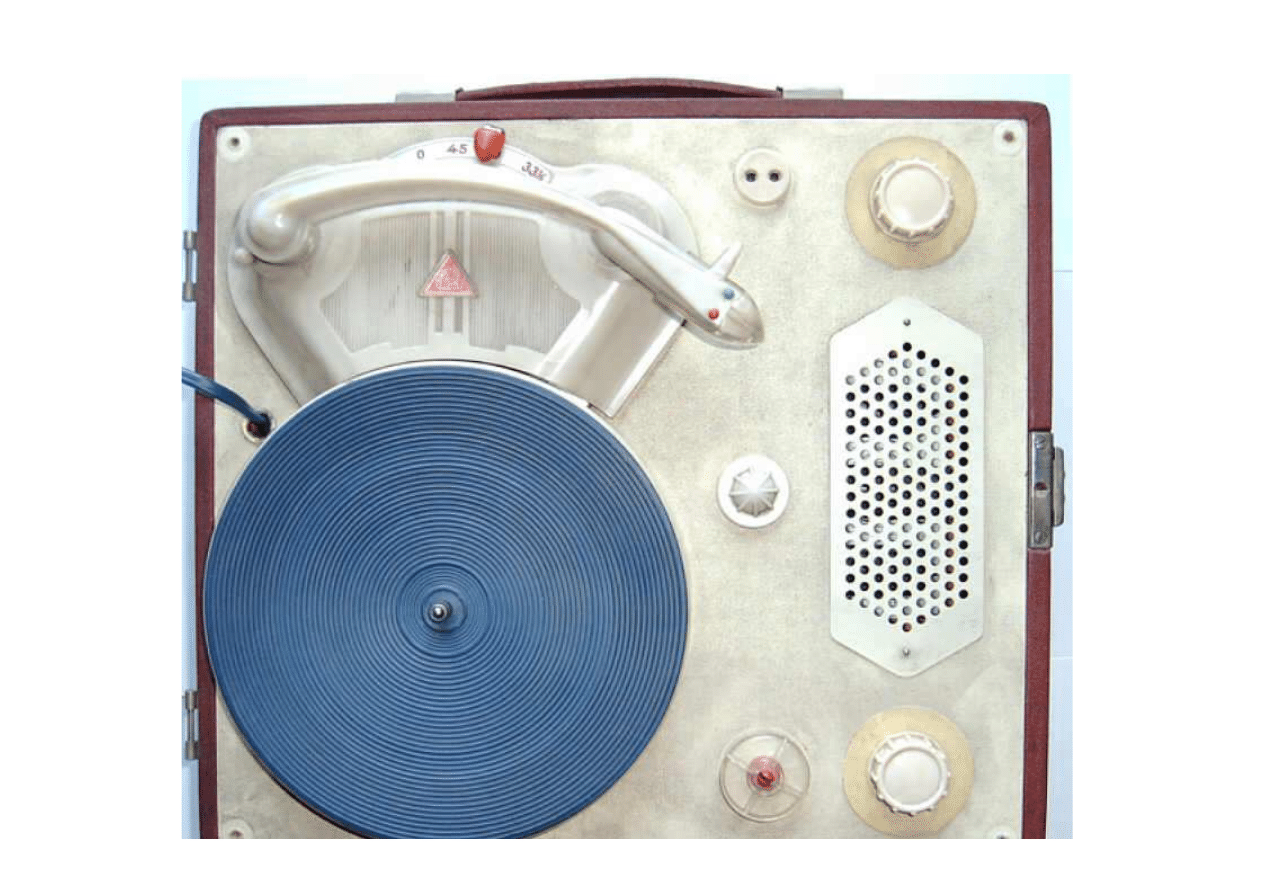

Gruntownej zmianie poddano obudowę gramofonu, która przybrała formę solidnie wykonanej, ale zgrabnej i
estetycznej prostokątnej dwudzielnej walizki.

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

3 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

4 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

5 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

6 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

7 z 18

2012-06-22 23:44

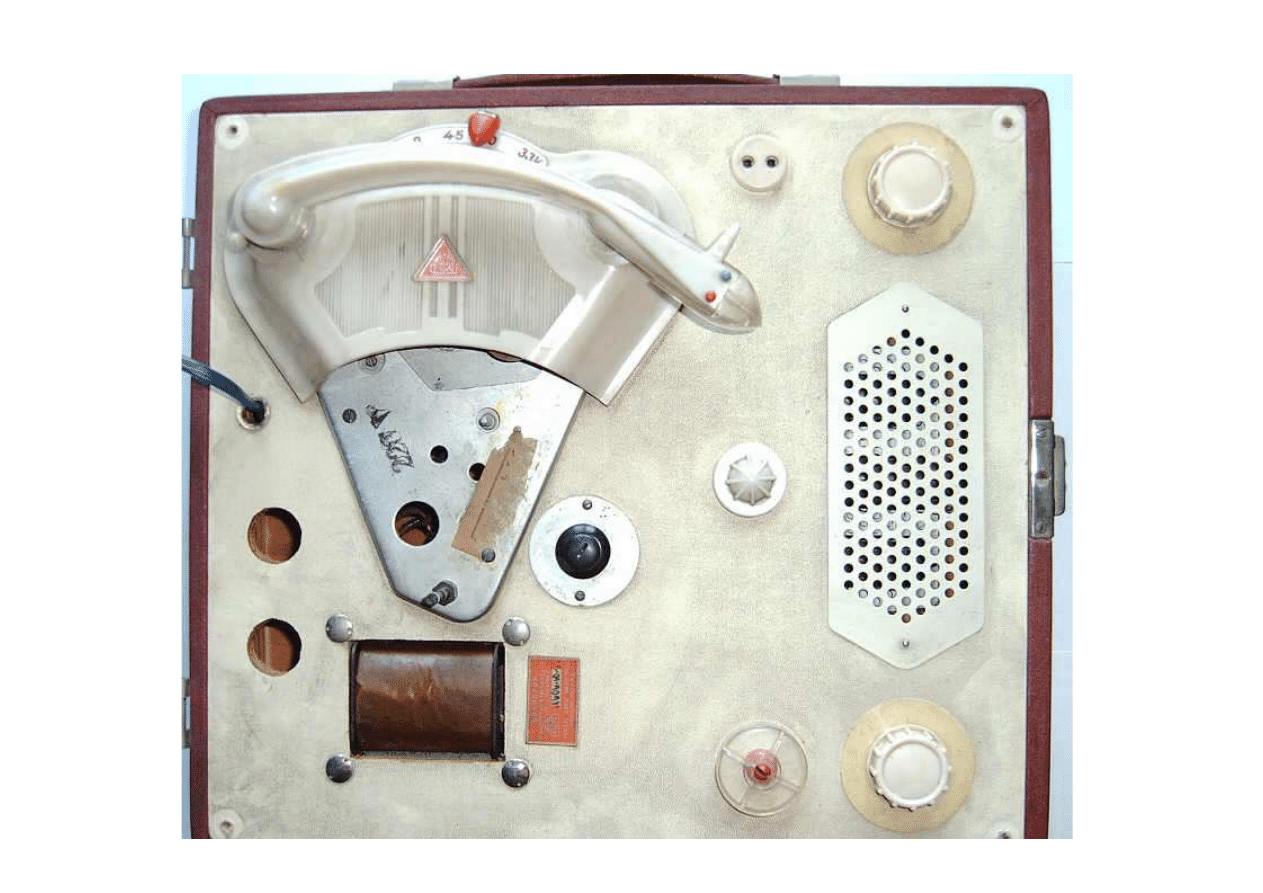

W dolnej jej części zabudowano (na płycie z 10mm sklejki) mechanizm gramofonu i wzmacniacz małej
częstotliwości.

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

8 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

9 z 18

2012-06-22 23:44

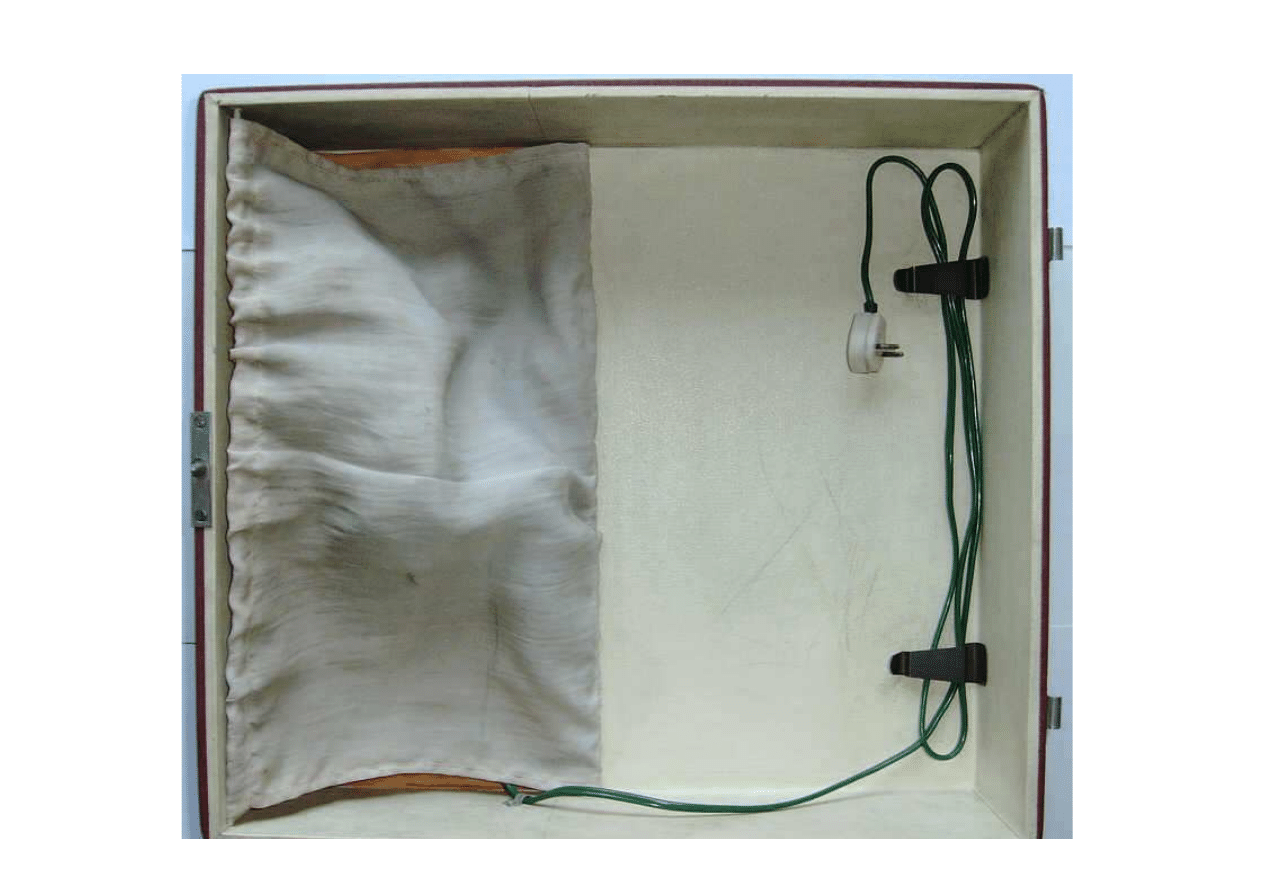

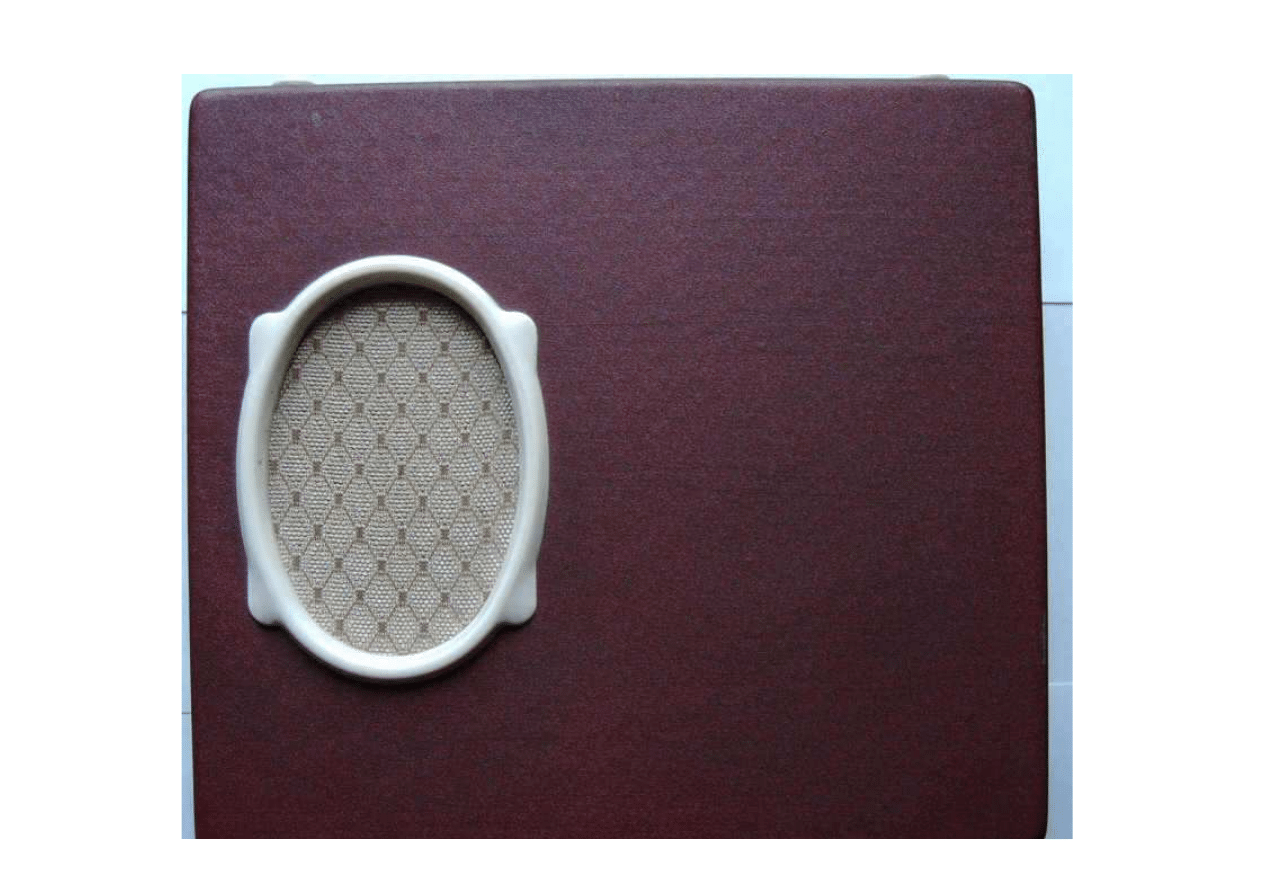

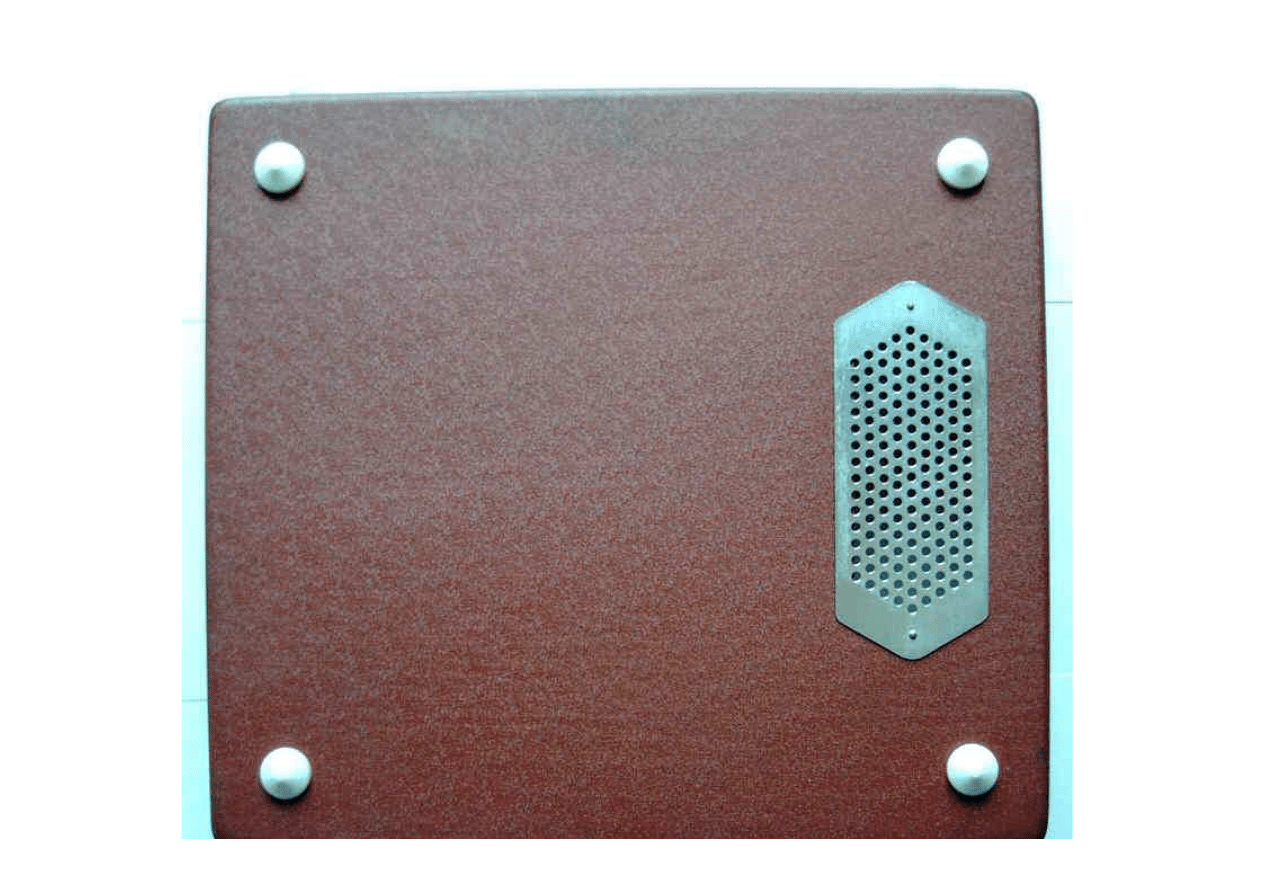

W pokrywie walizki znajduje się eliptyczny głośnik wraz z długim przewodem przyłączeniowym, od zewnątrz
zakryty owalną otwartą maskownicą i tkaniną brokatową – zaś od wewnątrz osłonięty tkaniną ze sztucznego
jedwabiu. UmoŜliwiało to ustawianie głośnika w najbardziej dogodnym dla słuchacza miejscu.

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

10 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

11 z 18

2012-06-22 23:44

Konstrukcja wzmacniacza

Całkowicie przekonstruowany monofoniczny wzmacniacz m.cz. zmontowano na miniaturowym chassis w formie
blaszanego ocynkowanego kątownika.

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

12 z 18

2012-06-22 23:44

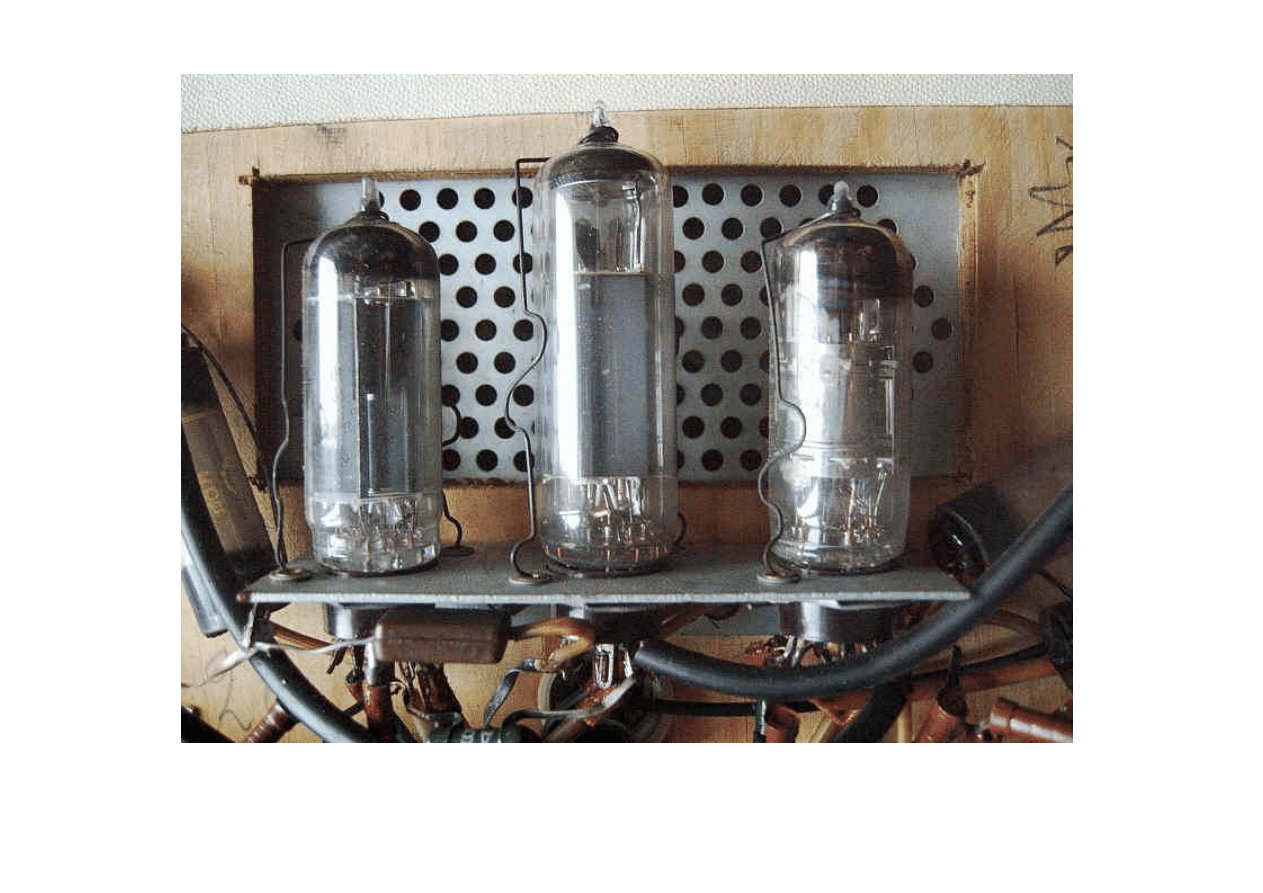

Przede wszystkim zmieniono lampy na nowoczesne novalowe. W starszej wersji Karolinki wzmacniacz
zrealizowany był na lampach EF22, EBL21 i AZ1, w nowszej zastąpiły je EF80 i EL84, zaś prostownik zrealizowano na
lampie EZ80. Zarówno nad jak i pod mocno grzejącymi się lampami znajdują się dwie, wykonane z perforowanej
blachy, osłony, umoŜliwiające swobodny obieg powietrza i skuteczne chłodzenie wnętrza urządzenia.

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

13 z 18

2012-06-22 23:44

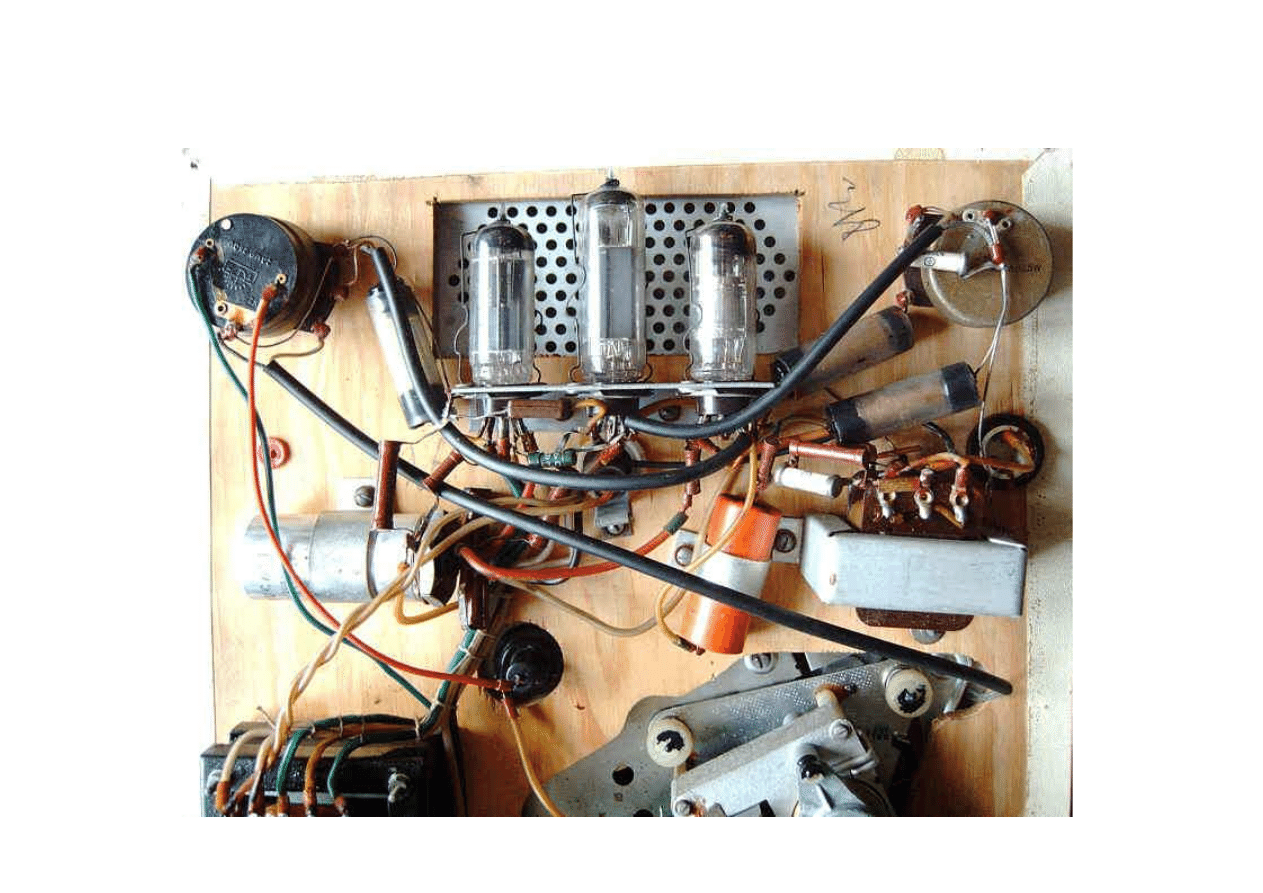

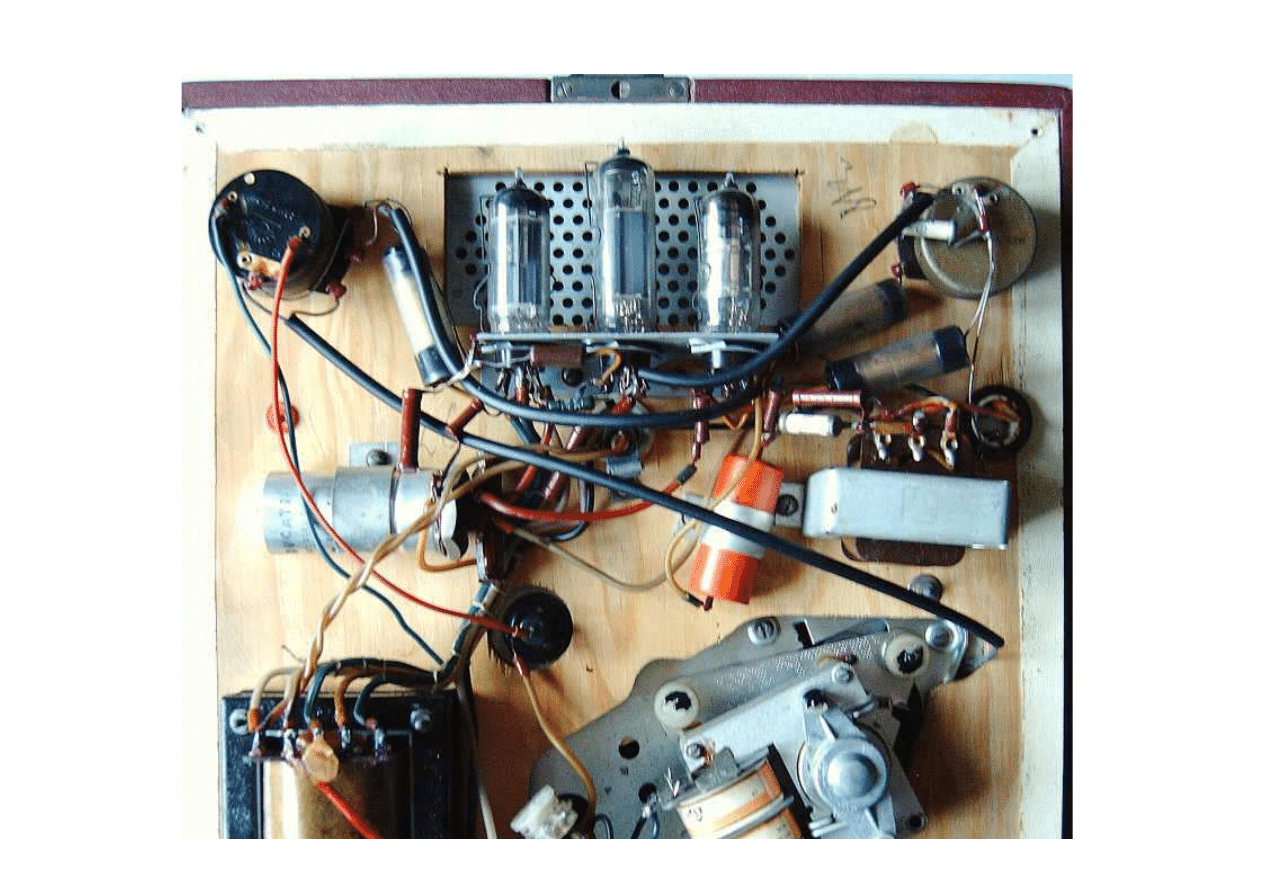

Do sklejkowej płyty, oprócz wzmacniacza i mechanizmu gramofonu, przykręcone są transformatory - sieciowy i
głośnikowy, dwa potencjometry wzmocnienia i barwy tonu, oprawka bezpiecznika i kontrolki 6,3V/03A oraz dociśnięte
obejmami dwa kondensatory elektrolityczne.

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

14 z 18

2012-06-22 23:44

RóŜnice układowe pomiędzy obydwiema wersjami wzmacniacza były stosunkowo niewielkie, jako regulator barwy
tonu zastosowano „połówkę” układu Baxandalla. Niemniej, w porównaniu ze wzmacniaczem starszej Karolinki (pasmo

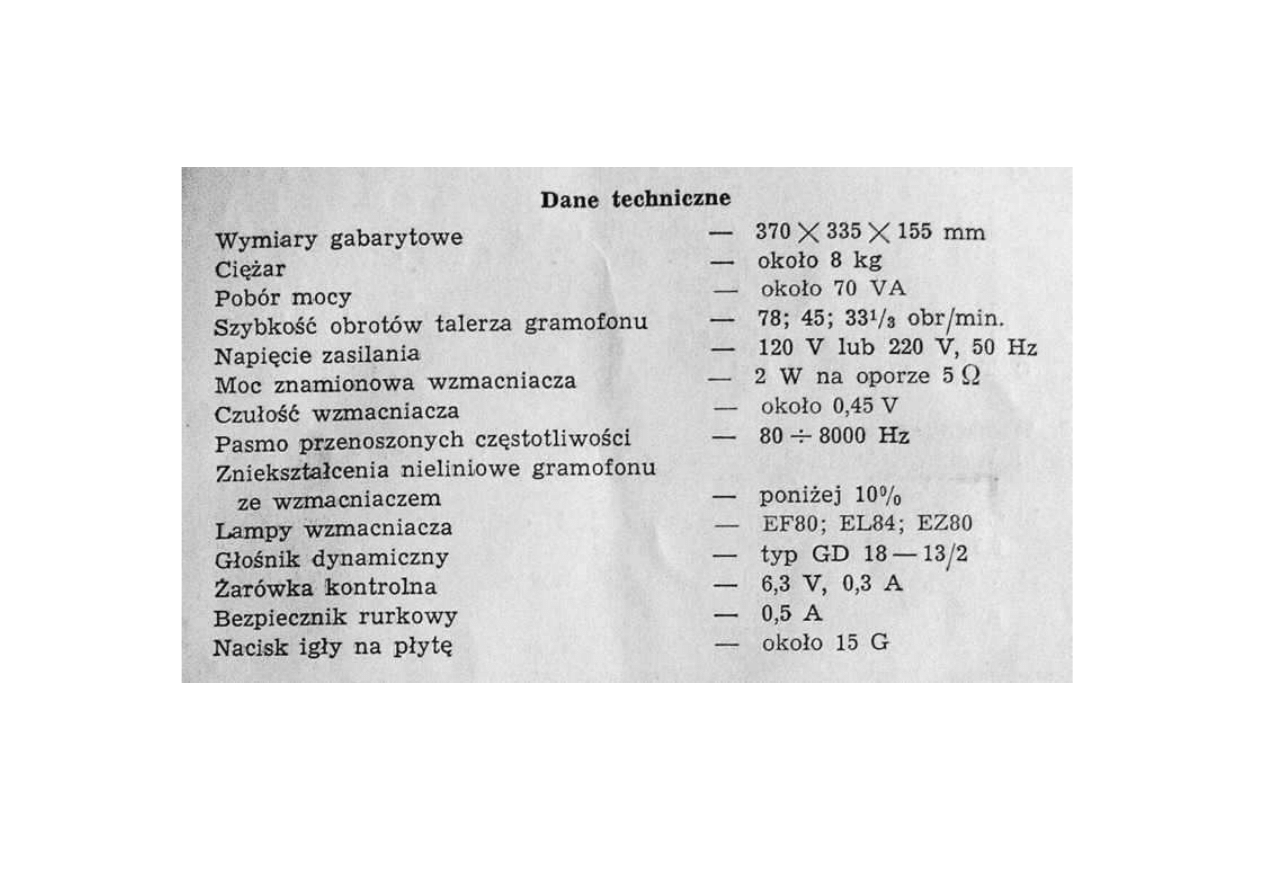

100Hz - 6kHz) jego unowocześniona wersja przenosi szerszy zakres częstotliwości akustycznych (80Hz - 8kHz). Dane

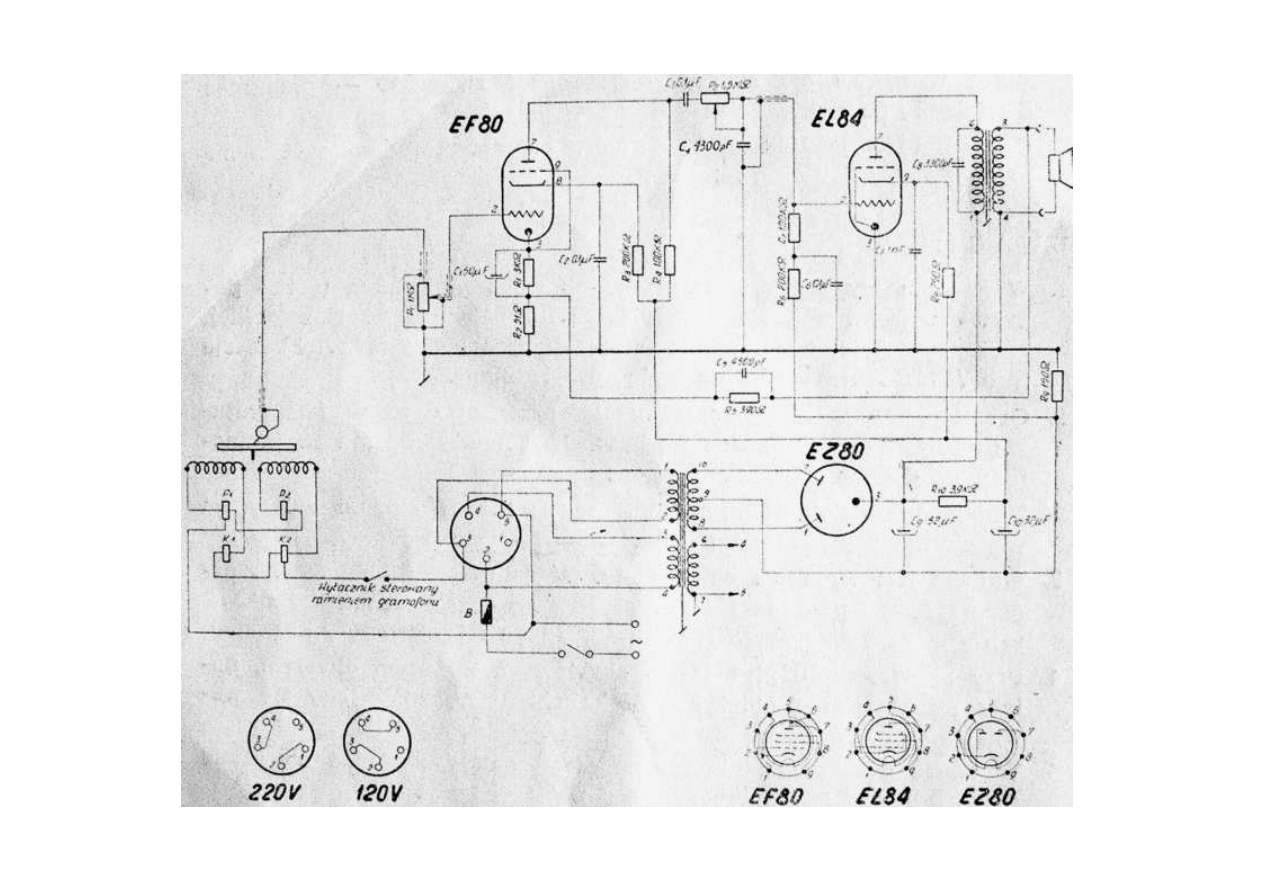

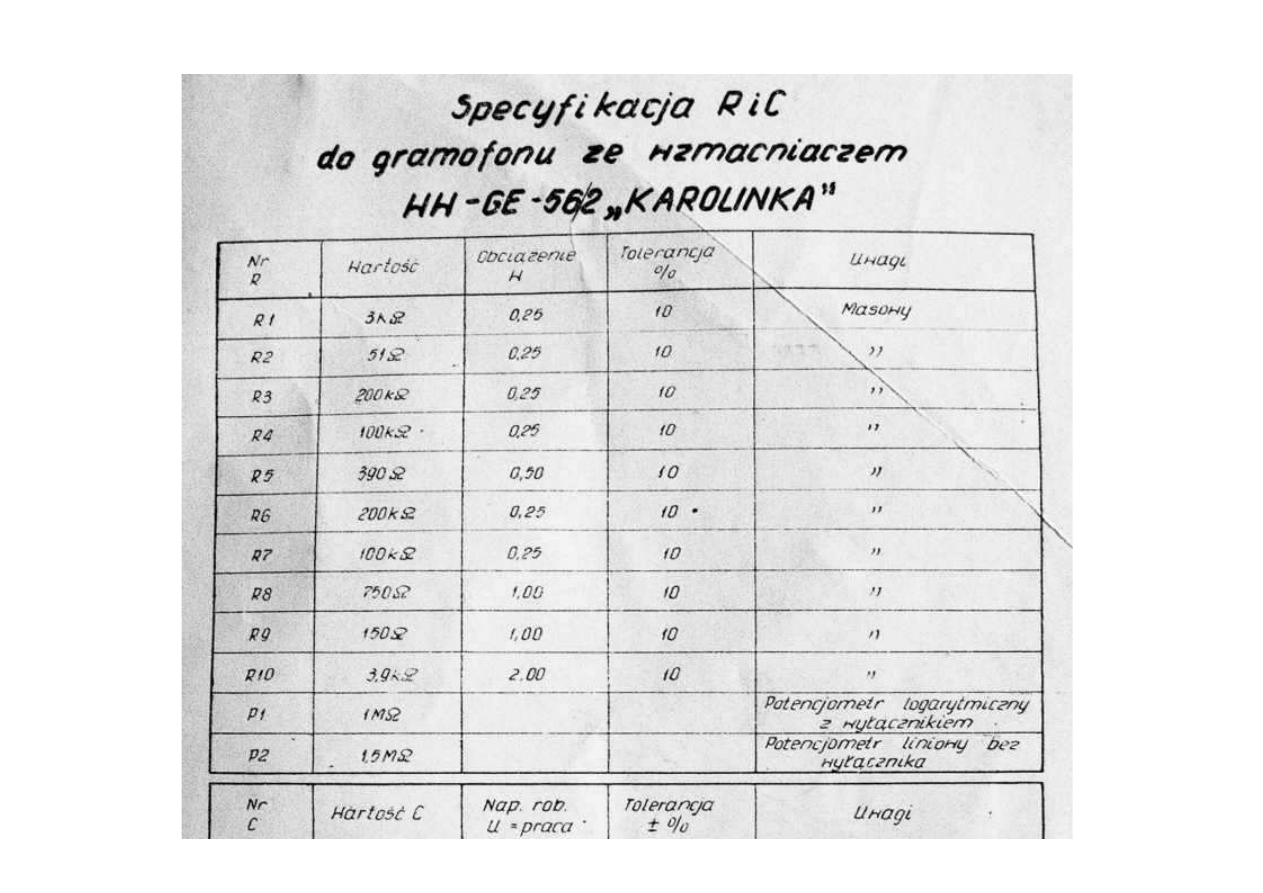

techniczne, schemat i wykaz części przedstawiona są na kolejnych zdjęciach.

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

15 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

16 z 18

2012-06-22 23:44

gramofon lampowy karolinka - tube turntable

http://www.fonar.com.pl/audio/fotki/karolinka/karolinka.htm

17 z 18

2012-06-22 23:44

Ocena gramofonu

Gramofon KAROLINKA 2 (bo tak wypadałoby go nazywać) jest średniej jakości urządzeniem do odtwarzania płyt
normalnych i drobnorowkowych, o typowych parametrach wymaganych od urządzeń przeznaczonych do
przekazywania audycji słowno-muzycznych i nagłaśniania małych pomieszczeń.

Od strony odsłuchowej brzmienie wzmacniacza moŜna określić jako niezniekształcone, bez dokuczliwego
przydźwięku, stosunkowo czyste i dynamiczne, ale zarazem charakterystycznie „średnio - wysokotonowe”- co było
wynikiem zastosowania wkładki krystalicznej i stosunkowo niewielkiego pasma przenoszenia wzmacniacza. Korektor
barwy tonu umoŜliwiał jedynie ograniczanie górnego pasma odtwarzanych częstotliwości.

Wykonana w ilości nieco ponad 10.000 (sądząc po numerze seryjnym) egzemplarzy KAROLINKA 2 jest dzisiaj
prawdziwie „białym krukiem”!

Ten praktycznie niespotykany juŜ gramofon jest bezpośrednim poprzednikiem kolejnego "samograja" - niemal
identycznie wyglądającej, ale za to z całkowicie przekonstruowanym wzmacniaczem m.cz.,

KAROLINKI

WWGE-602

Przedstawiony w opisie gramofon, wyprodukowany w końcu października 1959r. z numerem 11606, pochodzi z
aukcji internetowej.

Autorem zdjęć jest wystawca, p. Michał Kwaśnik.
Niewielkie zniekształcenie normalnie prostych krawędzi (tzw. beczkowatość) są skutkiem uŜycia obiektywu
szerokokątnego.

[dział był aktualizowany 16 kwietnia 2006r.]

(opracowanie: Andrzej śółtowski „ZoltAn”, Gliwice.
