11. FILTRY SKŁADOWYCH SYMETRYCZNYCH

Filtrami składowych symetrycznych są układy, które z danego
układu trójfazowego filtrują, tzn. wydzielają, odpowiednią

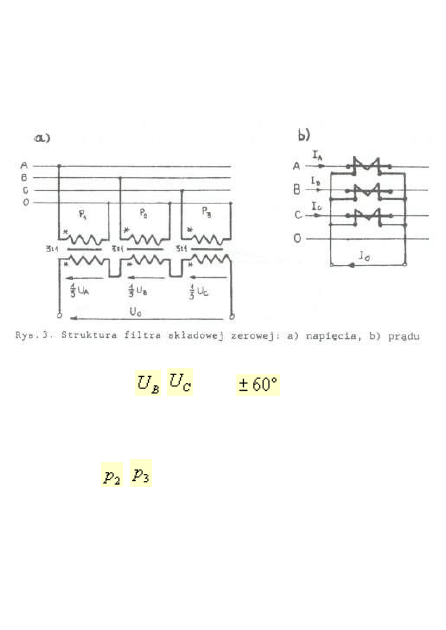

składową symetryczną prądu lub napięcia. Strukturę filtrów
kolejności zerowej napięć i prądów przedstawiono na rys. 3.



Przesunięcia napięć

i

o kąty

dokonuje się przez

zastosowanie przesuwnika fazowego RC. Przesuwnik ten
zmniejsza amplitudę napięcia wyjściowego o połowę, a więc
należy ją skorygować dwukrotnym zwiększeniem przekładni

przekładników

i

. Zmianę znaku danego napięcia uzyskuje

się przez krzyżowanie zacisków przekładników napięciowych.

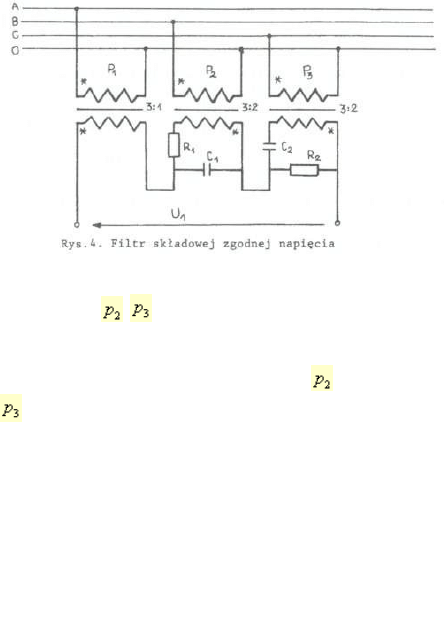

Strukturę filtru składowej zgodnej napięcia przedstawia rys. 4.



Wynika stąd, że wystarczy zamienić ze sobą zaciski pierwotne

przekładników

i

, a filtr składowej zgodnej napięcia

przekształci się w filtr składowej przeciwnej napięcia (rys.

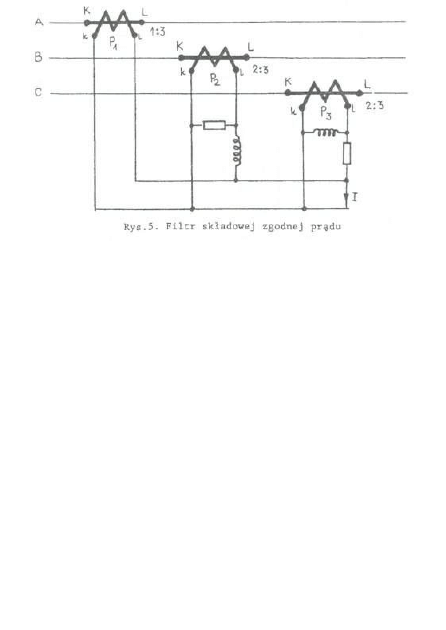

4).Analogicznie można zrealizować filtr składowej zgodnej prądu

(rys. 5). Po zamianie miejscami przekładników

i

otrzymujemy filtr składowej przeciwnej prądu.
