POLITECHNIKA WROCŁAWSKA

Sprawozdanie z ćwiczenia Nr 30

Temat: Pomiar temperatury pirometrem.

Wydział Elektroniki Rok I

Celem doświadczenia był pomiar temperatury pirometrem optycznym. Pirometr optyczny jest urządzeniem do zdalnego pomiaru temperatury. Jego działanie opiera się na badaniu spektrum fali emitowanej przez ciało badane i porównywaniu jej ze spektrum fali emitowanej przez ciało doskonale czarne będące w tej samej temperaturze.

Każde ciało będące w temperaturze wyższej od zera (w kelwinach) emituje falę elektromagnetyczną. W doświadczeniu ciałem tym było wolframowe włókno żarówki (schemat układu poniżej) , a do pomiaru posłużył pirometr optyczny ze znikającym włóknem. Włókno zanikło wtedy, gdy w pewnym przedziale długości fali emitowało tyle samo energii co badane ciało. W ten sposób można było wyznaczyć temperaturę czarną badanego ciała a następnie obliczyć temperaturę rzeczywistą korzystając ze specjalnego nomogramu lub wzoru:

Klasa woltomierza - 1.5 ; zakres - 10V

Klasa amperomierza - 0.5 ; zakres - 7.5A

Przy obliczaniu pobieranej mocy korzystam ze wzoru:

Temperaturę w kelwinach [K] obliczamy: T [K] = T[C] +273

2. Tabele pomiarów i wyników

2.1 Pomiar temperatur w zakresie 800  1400C (położenie „1”)

2.2 Pomiar temperatur w zakresie 1200  2000C (położenie „2”)

2.3 Pomiar temperatur w zakresie 1800  5000C (położenie „3”)

2.4 Tabela wyników pomiarów i błędów.

3. Przykładowe obliczenia błędów wyników pomiarów.

3.1 Do obliczenia średniej pomiarów temperatur stosuję wzór:

0x08 graphic
3.2 Do obliczenia średniego błędu kwadratowego (T_cz) pomiaru T_cz stosuję wzór:

0x08 graphic

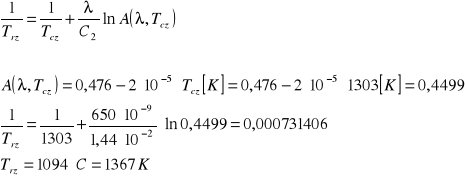

3.3 Obliczenie wartości temperatury rzeczywistej T_rz :

3.4 Obliczenia wartości T_rz :

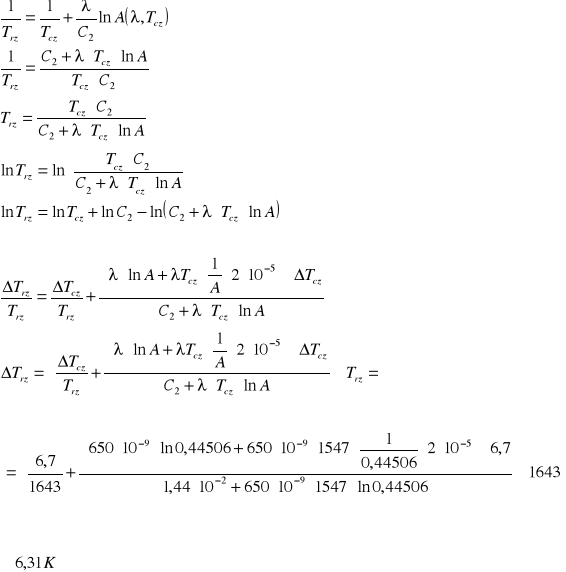

3.5 Obliczenie wartości błędu bezwzględnego woltomierza i amperomierza:

3.6 Obliczanie wartości błędu pobieranej mocy:

4. Dyskusja błędów i wnioski z doświadczenia.

Zdecydowanie największy wpływ na błąd pomiaru temperatury miała trudność w jednoznacznej ocenie, czy oba włókna mają jednakową jasność. Spowodowało to duże rozbieżności w ocenie temperatury włókna (rzędu kilkudziesięciu stopni). Wielkość błędów średnich kwadratowych wyznaczonych przy seriach 10-pomiarów okazała się niewielka. Dodatkowo bezpośrednio (związane z klasą dokładności przyrządów) błędy wprowadzały mierniki co wpłynęło pośrednio na błąd dotyczący mocy wydzielanej na żarówce. Wykres zależności temperatury rzeczywistej od pobieranej mocy odbiega od rzeczywistości (powinna być to krzywa logarytmiczna). Spowodowane jest to za dużą różnicą wartości granicznych temperatur w poszczególnych zakresach (różnica temperatur między pomiarem czwartym a trzecim wynosi 1550C - 1274C = 276C, tymczasem różnica między pomiarem drugim a pierwszym wynosi zaledwie 1150C - 1030C = 120C). Do obliczania błędu T_rz skorzystałem z różniczki logarytmicznej. Dla dwóch większych pomiarów do obliczenia T_rz skorzystałem z wzoru, pozostałe wartości T_rz odczytałem z nomogramu.

T_rz - temperatura rzeczywista

T_cz - temperatura czarna

 - długość fali = 650 nm

C₂ - 1,44  10^-2 m  K

A - 0,476 - 2  10^-5 T_cz []
