a=0,8 0x01 graphic
b=1 0x01 graphic

ak= bk =0,40x01 graphic

Q=250000[N]

ciężar użyteczny

q=225000[N]

ciężar własny naczynia wyciągowego

D=4,5[m]

średnica koła pędnego i kierującego

H=900[m]

głębokość ciągnienia urobku (droga jazdy w szybie)

γ = γn= γnLW = 6,8[kg/m]

ciężar jednostkowy liny wyrównawczej równy ciężarowi jednostkowemu liny nośnej

0x01 graphic

moment oporów ruchu

0x01 graphic

ciężar zredukowany koła kierującego

0x01 graphic

ciężar zredukowanego koła pędnego

0x01 graphic

ciężar zredukowany wirnika silnika napędowego

0x01 graphic

całkowity ciężar lin

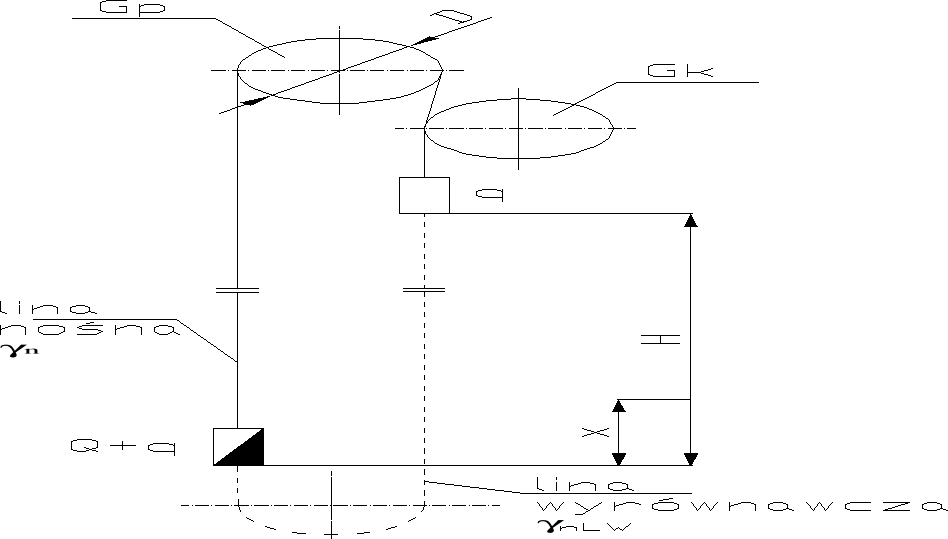

Dla urządzenia wyciągowego przedstawionego na rysunku:

  1. obliczyć całkowity czas pracy [Tc] oraz drogę przypadającą na poszczególne etapy jazdy

  2. wykreślić wykres momentu całkowitego [Mc] i mocy [N] w funkcji czasu

  3. obliczyć moc znamionową [Nz] silnika maszyny wyciągowej uwzględniając sprawność przekładni 0x01 graphic
