KONSPEKT

Do przeprowadzenia zajęć z szkolenia inżynieryjno - saperskiego

z 6 kompanią radiowa w dn. 02.03.2007r.

TEMAT 2: Ogólna budowa podstawowych min wojsk własnych i armii innych państw

ich ustawianie i oznaczanie

CEL : Zapoznać szkolonych z budową podstawowych min oraz sposobem ich

ustawiania i oznaczania.

FORMA : Wykład

CZAS : 2 x 45'

MIEJSCE : Blok szkolny

ZAGADNIENIA :

1.Budowa min :

MON 100

PMD-6

TM 62M

PSM - 1

POMZ - 2M.

2.Sposoby ich ustawiania i oznaczania.

ZAGADNIENIE 1

MON - 100

Mina przeciwpiechotna MON 100 - jest miną odłamkową o działaniu kierunkowym przeznaczoną do rażenia żołnierzy przeciwnika a w szczególności celów grupowych. Składa się z metalowego kadłuba, w którym jest gniazdo na zapalnik elektryczny lub mechaniczny MUW ( MUW -2 ) z zapałem MD - 5M. Wewnątrz kadłuba jest przegroda metalowa. Między dnem a przegrodą są odłamki z ciętego pręta stalowego. Ładunek MW ( 2 kg lanego trotylu ) znajduje się między przegrodą a stalową pokrywą miny. Wewnątrz ładunku centralnie umieszczony jest detonator pośredni z trotylu prasowanego.

Na zewnętrznej stronie kadłuba są przyspawane dwa ucha oraz uchwyt do przenoszenia miny. Do ustawienia miny służy urządzenie składające się z wieszaka i obejmy.

Działanie miny :

zadziałanie zapalnika elektrycznego lub mechanicznego MUW powoduje wybuch ładunku miny z jednoczesnym wyrzuceniem wiązki odłamków w określonym kierunku

Wyrzucone odłamki ranią w zasięgu 100m w pasie o szerokości 6,5 - 9,5m.

TM -62M

Mina TM - 62M składa się z kadłuba z cienkiej blachy stalowej, wypełnionego lotnym trotylem ( 7 kg ) i detonatorem pośrednim oraz zapalnikiem.

( kadłub, tuleja, korek miny, gwint do wkręcania zapalnika, detonator pośredni, uszczelka, dno miny, otwory elaboracyjne, uszczelki gumowe otworu elaboracyjnego, zaczepy do uchwytu miny, osłona detonatora pośredniego )

Ustawianie miny:

-wykopać dołek w ziemi i ustawić minę,

-zdjąć z zapalnika bezpiecznik transportowy i nacisnąć silnie przycisk bezpiecznika zegarowego,

-ostrożnie zamaskować minę.

Rozbrajanie miny:

-zdjąć z miny warstwę maskującą, unikając uderzeń lub silnego nacisku na zapalnik,

-przestawić zapalnik z położenia bojowego w położenie transportowe,

-nałożyć bezpiecznik transportowy na przycisk rozrusznika

-wyjąć minę z miejsca ustawienia.

Mina TM-62M jest przeznaczona do niszczenia wozów bojowych.

PMD-6

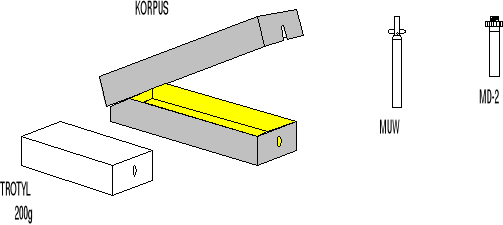

Mina przeciwpiechotna PMD-6

Ma ona drewniany kadłub (20 x 9 x 4 cm). Górna część kadłuba stanowi naciskowa pokrywa umieszczona przegubowo na kadłubie. W przednią ścianę ustawia się zapalnik MUW.

Pod upływem nacisku stopy następuje usunięcie pokrywy i wysunięcie z zapalnika zawleczki bojowej. Odpalenie zapalnika powoduje wybuch 200g kostki prasowanego trotylu stanowiącej ładunek miny.

PSM - 1

MINA PSM - 1 jest wyskakującą miną odłamkową , rażącą w promieniu 20 m , przy czym pojedyncze odłamki mogą razić nawet w promieniu 300 m . Miny te mogą być ustawiane pojedynczo , w grupach , oraz polach minowych zwykłych i kierowanych z zapalnikami o działaniu naciskowym MWN - 2 M oraz o działaniu odciągowym MUW - 2 M lub kierowanym elektrycznie . Mogą być ustawiane w różnego rodzaju sieciach , zasiekach z drutu kolczastego itp. Mina wyskakuje na wysokość 0,5 - 1,5 m nad powierzchnię gruntu gdzie następuje rozerwanie miny .

POMZ - 2M

Mina przeciwpiechotna POMZ-2M

Kształtem przypomina ręczny granat obronny (z 75g materiału wybuchowego). Minę umieszcza się na drewnianym kołku na wysokości 25 cm nad ziemią. Od zawleczek zapalników przeciąga się drut naciągowy do jednego lub dwóch kołków znajdujących się w odległości 5-7m. Pod wpływem naciągnięcia drutu następuje wybuch miny.

ZAGADNIENIE 2

Miny przeciwpiechotne ustawia się z zasady z zapalnikami mechanicznymi. Podczas ich uzbrajania należy stosować tulejki, zawleczki i podpórki zabezpieczające (w zależności od typu miny i zapalnika).Uzbrajając miny przeciwpiechotne, należy przestrzegać obowiązujących przepisów bezpieczeństwa, ze względu na dużą czułość stosowanych do tego typu min zapalników.

Min przeciwpiechotnych z zasady nie rozbraja się. Czynność tą wykonuje się tylko na specjalny rozkaz (zależy to od ogólnej sytuacji, typów min, sposobów i warunków ich ustawienia itp.).

MON-100 mina przeciwpiechotna, odłamkowa, kierunkowa. Materiał kadłuba: metal. Ładunek: 1.73kg trotyl. Siła nacisku: MUW - 5-10N, MUW-2 - 20N. Masa całkowita: 7.53kg Zapalnik: MUW, MUW-2. Zapał: MD-5M

Minę przeciwpiechotną MON-100 należy ustawiać i uzbrajać w następującej kolejności;

- wbić wieszak w grunt, drzewo, ścianę lub inny przedmiot terenowy, służący za podstawę do zamocowania i ustawienia miny;

- osadzić w otworze wieszaka stożek obejmy i zakręcić nakrętkę;

- założyć ucha miny na śruby obejmy i lekko (wstępnie) zamocować minę nakrętkami;

- założyć celownik na kadłub miny;

- nakierować minę na cel (linia celowania powinna przechodzić od oka celowniczego przez szczerbinkę i muszkę celownika do wybranego punktu);

- dokręcić nakrętki ustawcze miny;

- wykręcić korek z gniazda zapalnika miny;

- sprawdzić przewodność przewodów głównych i zapalnika elektrycznego;

- połączyć zapalnik elektryczny z przewodami głównymi i zaizolować miejsca połączeń;

- zamocować zapalnik elektryczny w gnieździe za pomocą obsady spłonki;

- zamaskować minę i przewody miny.

Miny MON-100 kierowane elektrycznie należy rozbrajać w następującej kolejności:

- odłączyć przewody główne od źródła prądu;

- odłączyć zapalnik elektryczny od przewodów głównych;

- odmaskować minę odkręcić zapalnik wraz z obsadą spłonki z gniazda, a w gniazdo wkręcić korek;

- zdjąć minę z miejsca ustawienia.

Minę MON-100 z zapalnikami o działaniu naciągowym MUW (MUW-2) uzbraja się i rozbraja w kolejności obowiązującej podczas uzbrajania i rozbrajania min o działaniu naciągowym (POMZ-2M i PSM-1).

Miny przeciwpancerne z zasady z ustawia się w dołkach wykopanych w ziemi lub śniegu i maskuje darniną lub ziemią (śniegiem) zdjętą z miejsca ich ustawienia.

Miny przeciwpancerne mogą być ustawiane również na powierzchni ziemi podczas:

• występowania gruntów zamarzniętych i skalistych;

• występowania grubej pokrywy śnieżnej;

• minowania manewrowego w ograniczonym czasie.

Służą do niszczenia pojazdów opancerzonych zarówno kołowych jak i gąsiennicowych. W zależności od wymaganej siły nacisku na zapalnik kontaktowy mogą zdetonować pod wpływem lżejszego pojazdu nieopancerzonego. Dopuszczalne jest rozbrajanie min przeciwpancernych o zapalnikach kontaktowych po sprawdzeniu czy nie mają elementu nieusuwalności. Zapalników niekontaktowych tylko takich, które w nazwie mają zaznaczone — „rozbrajany”.

TM-62M -mina przeciwpancerna z zapalnikiem MWCz-62. Materiał wybuchowy — trotyl. Materiał kadłuba — metal. Masa MW — 7 kg. Masa miny — 9,5 kg. Wymagana siła do zadziałania — 1,5 - 5,5 kN. Możliwe do zastosowania zapalniki: - MWCz-62 (naciskowy); - MWSz-62 (prętowy).

Minę przeciwpancerną TM-62M ustawia się z zapalnikiem MWCz-62, MWZ-62 i MWSz-62.

Minę TM-62M z zapalnikiem MWCz-62 należy ustawiać następująco:

• wykopać dołek w ziemi o potrzebnych wymiarach i ustawić w nim minę, w gruncie miękkim równo z powierzchnią ziemi, a w gruncie twardym 2-3 cm nad powierzchnią;

• zdjąć z zapalnika bezpiecznik transportowy i silnie nacisnąć przycisk bezpiecznika zegarowego (powinno się słyszeć pracę mechanizmu zegarowego);

• ostrożnie zamaskować minę.

Rozbrajać minę TM-62M z zapalnikiem MWCz-62 należy następująco:

• zdjąć z miny warstwę maskującą, unikając uderzeń lub silnego nacisku na zapalnik;

• przestawić zapalnik z położenia bojowego w transportowe, w tym celu należy: zdjąć kapturek gumowy zakrywający przełącznik położenia, wstawić do gniazda kluczyk i przekręcić go zgodnie z ruchem wskazówek zegara o 3/4 obrotu (przycisk bezpiecznika zegarowego powinien podnieść się do góry), przekręcić kluczyk w położenie wyjściowe i wyjąć go, a na gniazdo przełącznika nałożyć kapturek gumowy;

• nałożyć bezpiecznik transportowy na przycisk rozrusznika;

• sprawdzić ostrożnie, czy mina nie ma elementów nieusuwalności, po czym wyjąć ją z miejsca ustawienia.

Minę TM-62M z zapalnikiem MWZ-62 ustawia się i uzbraja oraz rozbraja podobnie jak z zapalnikiem MWCz-62.

Minę TM-62M z zapalnikiem MWSz-62 należy ustawiać ręcznie w następującej kolejności:

• ustawić minę w dołku i zamocować ją jarzmem (ustawioną z długim prętem);

• przestawić przełącznik położenia zapalnika w stan bojowy (nacięcie pomalowane kolorem czerwonym powinno znajdować się naprzeciw litery”B”);

• wykręcić (zgodnie z ruchem wskazówek zegara) kapturek ochronny;

• nałożyć na zapalnik pręt i umocować go śrubą.

Minę TM-62M z zapalnikiem MWSz-62 rozbrajać w następujący sposób:

• ostrożnie usunąć z miny warstwę maskującą;

• obrócić przełącznik położenia w pozycję „T” (transportową);

• odkręcić śrubę i zdjąć pręt zapalnika;

• nakręcić do oporu kapturek ochronny (obracając go w kierunku odwrotnym do ruchu wskazówek zegara);

• uwolnić minę z zamocowania ankrowego (o ile go założono) i wyjąć minę z ziemi;

• wykręcić zapalnik z miny, a w jego miejsce wkręcić korek;

• zamaskować dołek po minie.

PMD-6 - mina przeciwpiechotna fugasowa. Materiał kadłuba: drewno. Ładunek: 200g trotyl prasowany. Siła nacisku: 10-120 N. Masa całkowita: 0.46 kg Zapalnik: MUW, MUW-2 Zapał: MD-2, MD-5

Miny przeciwpiechotne PMD-6 i PMD-6M z zapalnikiem MUW należy ustawiać w następu-

jącej kolejności:

• wykopać w ziemi dołek odpowiednio do wymiarów miny (w gruncie porośniętym podcina się darninę na grubość do 2 cm i odchyla w stronę przeciwnika);

• ustawić minę w dołku bokiem dłuższym do przeciwnika;

• wbić obok miny podpórkę zabezpieczającą i rozwinąć sznurek długości 6 m;

• uzbroić zapalnik MUW przez połączenie jego mechanizmu z zapałem MD-2 lub MD-5;

• uzbroić minę - włożyć zapalnik w otwór w przedniej ściance kadłuba w ten sposób, aby spłonka pobudzająca weszła w otwór w kostce trotylu, a zawleczka bojowa oparła ramiona o ściankę kadłuba (ramiona w dół);

• ułożyć podpórkę zabezpieczającą wewnątrz miny tak, aby podpórka zabezpieczająca znalazła się w wycięciu przedniej ścianki pokrywy miny;

• zamaskować minę cienką warstwą ziemi, śniegiem itp.;

• wyciąć z odległości 5-6 m podpórkę zabezpieczającą.

Minę PMD-6 i PMD-6M z zapalnikiem MUW-2 ustawia się podobnie jak z zapalnikiem MUW. Podczas uzbrajania miny w zapalnik MUW-2 nie stosuje się podpórki zabezpieczającej, lecz zawleczkę zabezpieczającą w zapalniku, którą wyjmuje się po włożeniu uzbrojonego zapalnika do miny.

Rozbrajanie min PMD-6 i PMD-6M jest zabronione, a założone pole minowe rozminowuje się:

jeżdżąc czołgami po polu minowym wzdłuż rzędów min (jeżeli nie ma w nim min przeciwpancernych);

trałując pole minowe czołgami z przyczepnymi trałami przeciwminowymi;

wysadzając miny podwieszonymi ładunkami MW.

PSM-1 - mina przeciwpiechotna, odłamkowa,wyskakująca. Materiał kadłuba: stop Zn i Al z wtopionymi kulkami stalowymi. Ładunek: 165g heksogen prasowany. Siła nacisku: MWN-2M - 50N, MUW-2M - 20N Masa całkowita: 2.5kg Zapalnik: MWN-2M, MUW-2M, elektryczny.

Minę przeciwpiechotną PSM-1 ustawia się w ziemi z jednym, dwoma lub trzema zapalnikami. Najczęściej stosuje się kombinację: dwa zapalniki MUW-2M i jeden MWN-2M lub dwa zapalniki

MUW-2M i jeden elektryczny.

Z zapalnikiem MUW-2M minę PSM-1 ustawia się o działaniu naciągowym. Druty odciągowe, jeden lub dwa, przeciąga się prostopadle do kierunków spodziewanego przejścia piechoty przeciwnika.

W celu ustawienia miny PSM-1 z jednym odciągiem należy:

• ustalić miejsce ustawienia miny i wykopać na nią dołek;

• wbić w ziemię dwa kołki (pierwszy w odległości 0,5 m, a drugi

• 18-19 m od wykopanego dołka);

• przymocować jeden koniec drutu do kołka bardziej oddalonego;

• ustawić minę w dołku i wykręcić korek;

• wkręcić zapalnik MUW-2M;

• zasypać minę i zagęścić wokół niej grunt;

• przeprowadzić drut przez wycięcie wzdłużne w kołku wbitym bliżej miny i zamocować go do zawleczki bojowej;

• zamaskować minę;

• odbezpieczyć zapalnik MUW-2M.

Aby ustawić minę z dwoma odciągami, należy:

• ustalić miejsce ustawienia miny i wykopać na nią dołek;

• wbić cztery kołki i przymocować do nich dwa druty odciągowe (rozwijając od miejsca ustawienia miny, wprowadzić je w wycięcia kołków wbitych bliżej miny i przymocować do kołków skrajnych);

• ustawić minę w wykopanym dołku;

• wykręcić korek, a w jego miejsce wkręcić trójnik;

• wkręcić w skrajne otwory trójnika dwa zapalniki MUW-2M (w otwór środkowy wkręcić korek);

• zasypać minę i ubić wokół niej grunt;

• zamaskować minę;

• odbezpieczyć ostrożnie zapalniki MUW-2M przez wyjęcie zawleczek bezpiecznika z ich mechanizmów.

Z zapalnikiem MWN-2M minę PSM-1 ustawia się o działaniu naciskowym. Aby ustawić minę, należy:

• ustalić miejsce ustawienia miny i wykopać dołek na minę;

• ustawić minę w wykopanym dołku i wykręcić korek;

• wkręcić zapalnik MWN-2M do oporu tak, aby zapewnić hermetyczność połączenia;

• zasypać minę i ubić wokół niej grunt;

• zamaskować wystające nad powierzchnią ziemi wąsy zapalnika;

• ostrożnie odbezpieczyć MWN-2M.

Z zapalnikiem elektrycznym minę PSM-1 ustawia się o działaniu kierunkowym. Aby ustawić minę, należy:

• ustawić minę w wykopanym dołku;

• wykręcić korek, a w jego miejsce wkręcić zapalnik elektryczny;

• połączyć przewody zapalnika elektrycznego miny z przewodami elektrycznej sieci wybuchowej;

• zamaskować minę.

Minę PSM-1 rozbraja się tylko na specjalny rozkaz przełożonego. Aby rozbroić minę z zapalnikiem o działaniu naciągowym, należy:

• ustalić położenie miny i kierunki naciągniętych drutów;

• ostrożnie przeciąć drut odciągu, przytrzymując jedną ręką zawleczkę bojową;

• odczepić zaczep odciągu od zawleczki bojowej;

• wykręcić zapalnik MUW-2M;

• usunąć warstwę maskującą z miny i po wkręceniu korka, wyjąć minę z dołka.

Aby rozbroić minę PSM-1 z zapalnikiem o działaniu naciskowym, należy:

• ostrożnie odsłonić zespół naciskowy i zablokować go przez włożenie zawleczki;

• wykręcić zapalnik MWN-2M;

• wkręcić korek i wyjąć minę.

Aby rozbroić PSM-1 z zapalnikiem elektrycznym, należy:

• odłączyć przewody główne od źródła prądu;

• odłączyć zapalnik elektryczny od przewodów głównych;

• usunąć warstwę maskującą z miny;

• wykręcić zapalnik elektryczny;

• wkręcić korek i wyjąć minę.

POMZ-2M - mina przeciwpiechotna, odłamkowa. Materiał kadłuba: metal. Ładunek: 75g trotyl prasowany Siła naciągu: 5-10 N. Masa całkowita: 2 kg Zapalnik: MUW, MUW-2. Zapał: MD-5M.

Minę przeciwpiechotną POMZ-2M ustawia się z jednym odciągiem drutu o długości 5-7 m lub z dwoma odciągami o długości 10-14 m i uzbraja w zapalnik MUW. Podczas ustawiania miny należy:

• wbić w ziemię jeden lub dwa kołki odciągowe (w zależności od przyjętego sposobu ustawiania miny) na taką głębokość, aby drut naciągowy znajdował się 15-20 cm nad ziemią, poprzecznie do kierunku spodziewanego przejścia pieszo żołnierzy przeciwnika;

• przywiązać do kołków drut odciągowy i lekko go napiąć;

• wbić w ziemię kołek do nasadzenia kadłuba miny;

• włożyć w kadłub miny ładunek - 75 g kostkę trotylu po czym nasadzić go na kołek;

• dołączyć do drutu odciągowego odcinek 8-10 cm(na wysokość miny ustawianej z dwoma odciągami);

• nałożyć na trzpień iglicy zapalnika MUW tulejkę zabezpieczającą i wstawić w otwór trzpienia iglicy zawleczkę zabezpieczającą, a następnie połączyć odcinek drutu odciągu z zawleczką bojową iglicy (zapalnik bez zapału MD-5M);

• sprawdzić, czy napięcie drutu jest odpowiednie, po czym odłączyć odcinek drutu;

• uzbroić zapalnik - połączyć mechanizm uderzeniowy zapalnika MUW z zapałem MD-5M;

• uzbroić minę - wkręcić zapalnik w górny nagwintowany otwór kadłuba miny;

• połączyć odcinek drutu odciągowego z główką zawleczki bojowej;

• przytrzymać zawleczkę bojową (dolną) jedną ręką, a drugą ostrożnie wyciągnąć zawleczkę zabezpieczającą (górną) i zdjąć tulejkę zabezpieczającą.

Rozbrajanie miny POMZ-2M jest w zasadzie zabronione.Można ją jednak rozbrajać wyłącznie na rozkaz w następujący sposób:

• przeciąć drut w pobliżu kołka odciągowego i ostrożnie podejść do miny;

• nałożyć na trzpień iglicy tulejkę zabezpieczającą oraz w otwór iglicy wstawić zawleczkę zabezpieczającą;

• wykręcić i rozbroić zapalnik.

Jeżeli zapalnik jest mocno wkręcony, minę należy zniszczyć na miejscu.

OPRACOWAŁ

................................................
