Politechnika Radomska Wydział Transportu		LABORATORIUM ELEKTRONIKI			Data:
Imię i Nazwisko:			Grupa:	Zespół:	Rok akademicki
Nr ćwiczenia: 4	Temat: Układy prostownicze.				Ocena i podpis:

I. Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z zasadą działania i budową podstawowych układów prostowniczych.

II. Program ćwiczenia.

1. Korzystając z oscyloskopu dwukanałowego zaobserwować przebiegi napięcia U_s(t), U_o(t) i prądu diody i_D(t) w prostownikach.

• z obciążeniem R_o

• z obciążeniem R_o i filtrem C

• z obciążeniem R_o i filtrem L

• z obciążeniem R_o i filtrem LC

2. Przeprowadzić pomiary U_o = f( I_o ) oraz U_t = f( I_o ) dla układów badanych w punkcie 1.

III. Schemat układu pomiarowego.

Prostownik jednopołówkowy

Tabela pomiarowa

	R
	R4	R3	R2	R1	R0
Io [mA]	144	124	103	63	34
DC [V]	5,33	5,64	5,95	6,54	6,99
RMS [V]	6,64	7,01	7,4	8,12	8,69
AVG [V]	5,9	6,3	6,61	7,26	7,81
Peakt [V]	11,27	11,95	12,67	13,85	14,52
Peakt + DC [V]	16,57	17,55	18,53

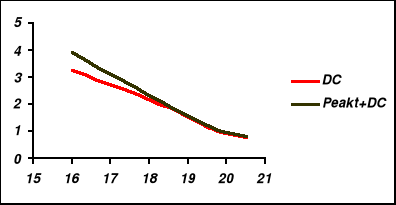

Charakterystyki DC;RMS;AVG;Peakt;Peakt+DC = f (I_O).

Tabela pomiarowa

	L
	R4	R3	R2	R1	R0
Io [mA]	21,5	20	19,5	18,5	15
DC [V]	0,75	0,9	1,13	1,83	3,06
RMS [V]	0,82	0,93	1,9	1,66	2,86
AVG [V]	0,52	0,64	0,82	1,41	2,54
Peakt [V]	0,87	1,1	1,4	2,41	4,36
Peakt + DC [V]	1,62	1,97	2,5	4,2	7,4

Charakterystyki DC;RMS;AVG;Peakt;Peakt+DC = f (I_O).

Tabela pomiarowa

	R + C1
	R4	R3	R2	R1	R0
Io [mA]	350	310	260	175	98
DC [V]	12,89	14,1	15,18	17,76
RMS [V]	2,26	2,12	1,95	1,5	1,06
AVG [V]	1,9	1,77	1,6	1,18	0,72
Peakt [V]	3,57	3,35	3,06	2,34	1,43
Peakt + DC [V]	16,39	17,2	18,22

Charakterystyki DC;RMS;AVG;Peakt;Peakt+DC = f (I_O).

Tabela pomiarowa

	R + (C2 +C3)
	R4	R3	R2	R1	R0
Io [mA]	285	255	220	150	85
DC [V]	10,59	11,01	12,84	15,55	18,23
RMS [V]	1,14	1,09	1,03	0,85	0,72
AVG [V]	0,82	0,76	0,68	0,5	0,3
Peakt [V]	1,63	1,51	1,4	1,01	0,59
Peakt + DC [V]	12,1	13,04	14,17	16,52	18,84

Charakterystyki DC;RMS;AVG;Peakt;Peakt+DC = f (I_O).

Tabela pomiarowa

Tabela pomiarowa

	R + C1 + (C2 +C3)
	R4	R3	R2	R1	R0
Io [mA]	350	310	260	175	96
DC [V]	12,9	14	15,26	17,8
RMS [V]	1,03	0,96	0,9	0,81	0,76
AVG [V]	0,69	0,61	0,52	0,4	0,32
Peakt [V]	1,1	0,9	0,77	0,61	0,47
Peakt + DC [V]	13,8	14,78	15,93	18,32

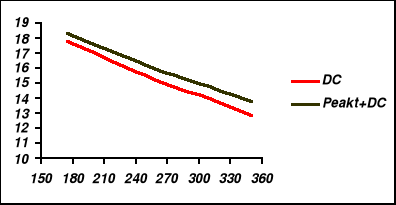

Charakterystyki DC;RMS;AVG;Peakt;Peakt+DC = f (I_O).

Tabela pomiarowa

	L + C1
	R4	R3	R2	R1	R0
Io [mA]	350	310	260	175	96
DC [V]	12,9	14	15,26	17,8
RMS [V]	1,03	0,96	0,9	0,81	0,76
AVG [V]	0,69	0,61	0,52	0,4	0,32
Peakt [V]	1,1	0,9	0,77	0,69	0,47
Peakt + DC [V]	13,8	14,78	15,93	18,32

Charakterystyki DC;RMS;AVG;Peakt;Peakt+DC = f (I_O).

Tabela pomiarowa

	L + (C2 + C3)
	R4	R3	R2	R1	R0
Io [mA]	20,5	20	19,5	18,5	16
DC [V]	0,77	0,92	1,15	1,89	3,26
RMS [V]	0,67	0,63	0,66	0,67	0,66
AVG [V]	0,06	0,06	0,06	0,06	0,05
Peakt [V]	0,08	0,07	0,07	0,07	0,07
Peakt + DC [V]	0,79	0,95	1,19	1,93	3,93

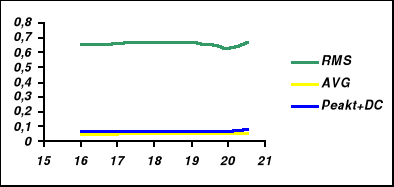

Charakterystyki DC;RMS;AVG;Peakt;Peakt+DC = f (I_O).

Tabela pomiarowa

	L +C1 + (C2 + C3)
	R4	R3	R2	R1	R0
Io [mA]	350	305	260	175	96
DC [V]	12,83	13,97	15,26	17,84
RMS [V]	0,68	0,69	0,66	0,67	0,66
AVG [V]	0,07	0,1	0,06	0,08	0,07
Peakt [V]	0,09	0,09	0,06	0,04	0,04
Peakt + DC [V]	12,9	14,02	15,31	17,93

Charakterystyki DC;RMS;AVG;Peakt;Peakt+DC = f (I_O).

Wnioski i spostrzeżenia.

1. Zauważyliśmy, że na jakość napięcia prostowanego ma duży wpływ rodzaj obciążenia , oraz rodzaj filtru zastosowanego w prostowniku.

2. Badając prostownik z obciążeniem rezystancyjnym zauważyli-śmy, że charakteryzuje się dużymi tętnieniami oraz słabą sprawnością napięciową oraz prądową.

3. Po zastosowaniu pojemności w układzie prostownika znacznie poprawiają się jego parametry. Ładowanie się kondensatora w czasie dodatniego półokresu i rozładowanie się go przez rezystan-cję obciążenia w czasie ujemnego półokresu wygładza napięcie wyjściowe {zmniejsza napięcie tętnień (filtracja napięcia)}.

4. Po zastosowaniu indukcyjności w obwodzie zauważyliśmy , że napięcie tętnień zmalało , lecz również zmniejsza się sprawność napięciowa układu.

5. Badając prostownik z poszczególnymi rodzajami filtru doszliśmy do wniosku , że najlepszym rozwiązaniem jest zastosowanie filtru typu Π (LC) , ponieważ w takim układzie napięcie tętnień jest bardzie małe.
