Opis ćwiczenia

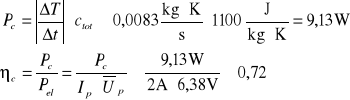

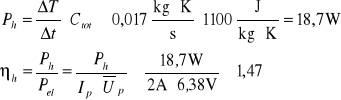

Celem ćwiczenia było wyznaczenie: wydajności chłodniczej pompy (P_c), współczynnika wydajności grzewczej pompy (P_h), współczynnika wydajności grzewczej (η_h) na podstawie wykresów zależności temperatury po stronie zimnej i po stronie gorącej od czasu.

W tym celu został zbudowany układ pomiarowy według schematu:

Przebieg ćwiczenia

Pomiary zostały przeprowadzone w dwóch seriach:

1. w pierwszym etapie do układu przyłożyliśmy prąd I_p = 2A, a następnie w odstępach jednominutowych dokonywaliśmy pomiaru napięcia U_p oraz dwóch temperatur T_h i T_c. Po wykonaniu 10 pomiarów zmieniliśmy kierunek prądu i dokonaliśmy kolejnych 10 pomiarów tych samych wartości.

2. w drugim etapie do układu przyłożyliśmy prąd I_p = 4A i wykonaliśmy pomiary w identyczny sposób jak w etapie pierwszym.

Wszelkie pomiary zamieściliśmy w dwóch tabelach, które dołączyliśmy do sprawozdania.

Wykresy

• I_p = 2A

• I_p = -2A

• I_p = 4A

• I_p = -4A

Wnioski

• Zauważyliśmy, że napięcie U_p zmieniało się wraz ze zmianą temperatur Tc i Th. Działo się tak gdyż opór w przewodniku zmieniał się wraz ze zmianą temperatury.

• Przyrost temperatury w jednej komorze powodował zmniejszenie się temperatury w drugiej.

• Po zmianie kierunku przepływu prądu spostrzegliśmy, że w komorze, w której wcześniej temperatura wzrastała, zaczęła maleć, a w komorze, w której malała, zaczęła rosnąć.

- 2 -

---
