Sprawozdanie z wiczenia nr 44

Filip Ksiak L01 26.04.2004r

Temat: Wyznaczenie wzgldnego wspóczynnika zaamania wiata dla

przeroczystego orodka przy pomocy mikroskopu

Zagadnienia do samodzielnego opracowania :

1. Widmo promieniowania elektromagnetycznego.

2. Zjawiska towarzyszce przejciu promieniowania elektromagnetycznego przez orodek róny od próni.

3. Zasada dziaania mikroskopu.

Wykonanie wiczenia:

Przyrzdy:

mikroskop, ródo wiata, ruba mikrometryczna, dwie pytki paskorównolege.

Kolejno czynnoci:

1. Przygotowa mikroskop do pomiarów ustawiajc równo owietlone pole widzenia.

2. Dwie paskorównolege pytki o rónych grubociach wykonane z rónych materiaów starannie oczyci.

3. rub mikrometryczn zmierzy grubo pytek. Pomiary powtórzy 10 razy dla kadej pytki, wyniki umieci w tabeli.

4. Ustawi zmierzon pytk na stoliku mikroskopu, pokrcajc rub przesuwu pionowego ustawi mikroskop tak, aby widoczna bya ostra kreska narysowana na górnej powierzchni pytki.

5. Krcc rub znajdujc si w stopce mikrometru ustawi wskazanie zerowe.

6. Obniy obiektyw tak, aby otrzyma ostry obraz kreski znajdujcej si na dolnej powierzchni pytki.

7.Odczyta wskazanie mikrometru.

8. Pomiary powtórzy kilkakrotnie.

9. Powtórzy pomiary omówione w punktach 4 - 7 dla drugiej pytki.

10. Aby oszacowa bd d jakim obarczony jest pomiar pozornej gruboci pytki naley ustawi obiektyw mikroskopu tak, by obraz kreski znajdujcej si na dolnej powierzchni by ostry, a nastpnie krci rub przesuwu pionowego a do zauwaenia minimalnej zmiany ostroci obrazu. Odczyta pomiar i obliczy odcinek |d |1 o jaki zmienia si pooenie obiektywu. Podobnie oszacowa |d |2 tj. zmian pooenia ukadu optycznego mikroskopu w kierunku przeciwnym wywoajc zauwaaln zmian ostroci obrazu.

0x01 graphic

11. Bdy wspóczynnika zaamania n1 i n2 obliczy wykorzystujc metod róniczki zupenej.

d1 , d2 - wartoci gruboci pytek mierzone mikrometrem

dr1 , dr2 - rednie wartoci gruboci pytek mierzone mikrometrem

d1 , d2 - wartoci gruboci pytek mierzone przy pomocy mikroskopu

d1r , d2r - rednie wartoci gruboci pytek mierzone przy pomocy mikroskopu

d , d - bdy pomiaru mikrometrem i mikroskopem

Lp.

d1

d1r

d'1

d'1r

n1

d2

d2r

d'2

d'2r

n2

n1±Dn1

n2±Dn2

-

[mm]

[mm]

[mm]

[mm]

-

[mm]

[mm]

[mm]

[mm]

-

-

-

1

3,31

3,323

2,18

2,205

1,507

1,64

1,658

1,5

1,418

1,169

1,507±0,233

1,169±0,283

2

3,39

3,323

2,28

2,205

1,507

1,64

1,658

1,45

1,418

1,169

1,507±0,233

1,169±0,283

3

3,39

3,323

2,19

2,205

1,507

1,63

1,658

1,3

1,418

1,169

1,507±0,233

1,169±0,283

4

3,22

3,323

2,23

2,205

1,507

1,63

1,658

1,33

1,418

1,169

1,507±0,233

1,169±0,283

5

3,23

3,323

2,29

2,205

1,507

1,69

1,658

1,41

1,418

1,169

1,507±0,233

1,169±0,283

6

3,4

3,323

2,06

2,205

1,507

1,72

1,658

1,52

1,418

1,169

1,507±0,233

1,169±0,283

0x01 graphic
0x01 graphic

Bdy bezwzgldne:

d = 0,01 mm

d1 = 0,41 mm

d2 = 0,26 mm

d = 0,335 mm

Ogólnie:

0x01 graphic

0x01 graphic

poniewa d' , d , d , d' # 0

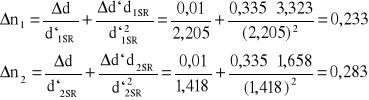

0x01 graphic

Tak wic :

0x01 graphic

Wnioski :

Metoda wyznaczania wspóczynnika zaamania przy pomocy mikroskopu oparta jest na obserwacji równolegego przesunicia wizki wiata po przejciu przez pasko-równoleg pytk.

W czasie pomiaru wystpiy bdy pomiaru gruboci pytek mikrometrem oraz bdy pomiaru mikroskopem. Wynikaj one z niedokadnoci urzdze, zale m.in. od czuoci oka ludzkiego, które wychwytuje cile okrelone zmiany ostroci obrazu.
