Cwiczenie 06 - Obwody magnetycznie sprzezone


  1. Pomiary

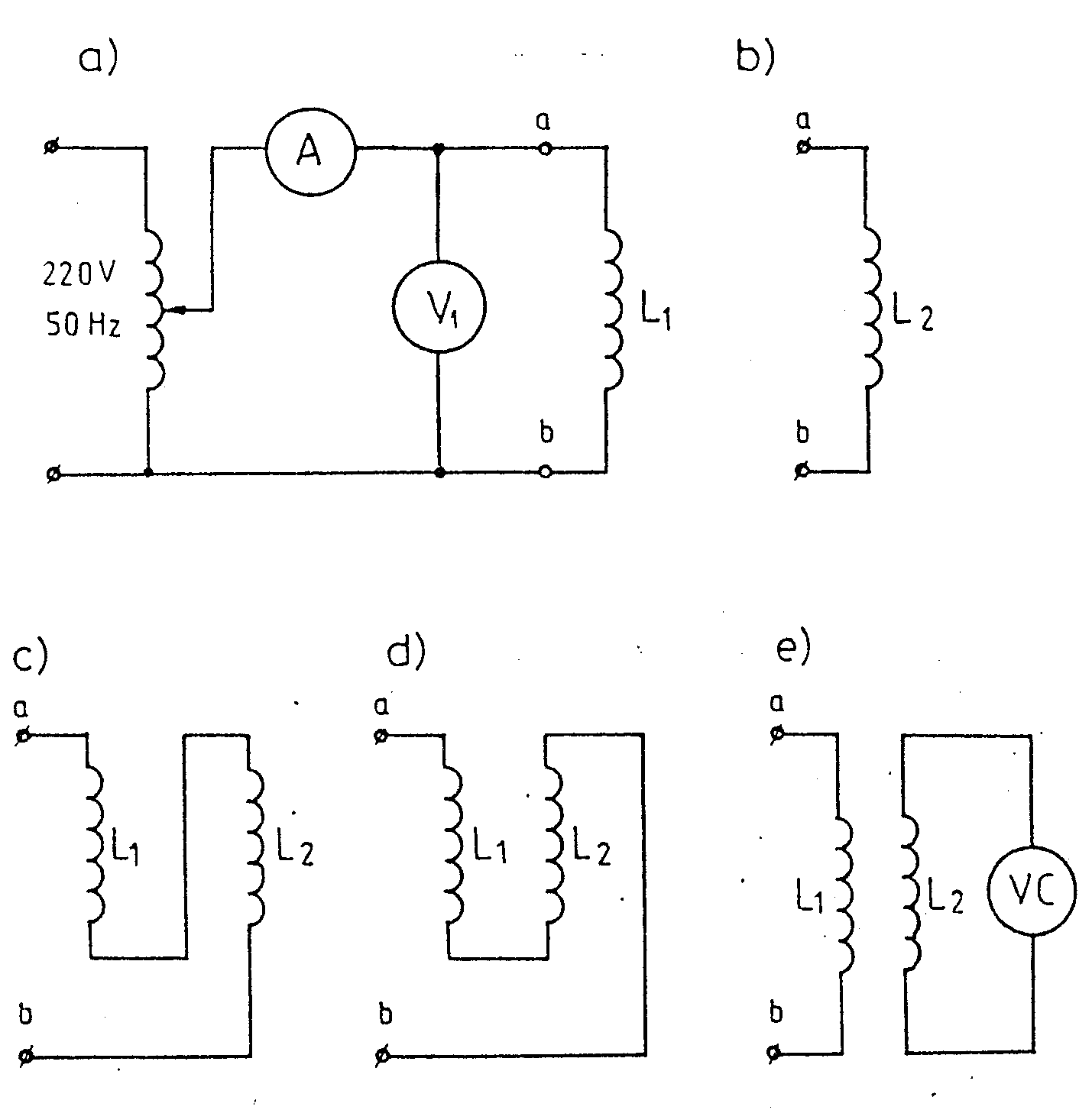

    1. Układ pomiarowy

Oznaczenia :

AT - autotransformator laboratoryjny

L1 , L2 - cewki badane

V1 - woltomierz elektromagnetyczny kl. 0,5

VC - woltomierz cyfrowy pracujący w trybie AC

A - amperomierz elektromagnetyczny kl. 0,5 zakres 1 , 2 A

0x08 graphic

1.2 Przebieg pomiarów

  1. Mierzymy rezystancję R1 i R2 obu cewek przy użyciu technicznego mostka Wheatstone'a .

Pomiar powtarzamy 3-krotnie.

  1. Mierzymy impedancję Z1 i Z2 obu cewek metodą techniczną . Pomiar powtarzamy 3-krotnie.

  2. Mierzymy impedancję Zc1 i Zc2 obu cewek połączonych szeregowo sprzężonych magnetycznie zgodnie i przeciwnie . Pomiar powtarzamy 3-krotnie. ( układ pomiarowy z rys. 3c i 3d )

  3. Mierzymy indukcyjność wzajemną stosując układ pomiarowy z rys. 3e .Pomiar powtarzamy 3-krotnie.

Tabele pomiarowe

Pomiar rezystancji cewek

Lp.

R [ Ω ]

Cewka 1

Cewka 2

1

2

3

Średnio

Pomiar impedancji cewek

Częstotliwość sieci f= ..... Hz

Lp.

I

U

Z

L

[ A ]

[ V ]

[ Ω ]

[ H ]

CEWKA 1

1

2

3

Średnio

CEWKA 2

1

2

3

Średnio

Pomiar impedancji cewek połączonych szeregowo

Lp.

I

U

Z

Lc

[ A ]

[ V ]

[ Ω ]

[ H ]

Sprzężenie zgodne

1

2

3

Średnio

Sprzężenie przeciwne

1

2

3

Średnio

Pomiar indukcyjności wzajemnej

Lp.

U1

I1

U2

M

[ V ]

[ A ]

[V ]

[ H ]

1

2

3

Średnio

  1. Wnioski :

Wyniki pomiaru indukcyjności wzajemnej przy różnych prądach płynących przez cewkę numer 1 są prawie identyczne (z dokładnością co do 8go miejsca po przecinku), co świadczy o dużej dokładności odczytu wskazań wartości prądów i napięć z przyrządów pomiarowych.

Rozrzut wyliczonych indukcyjności własnych cewek jest spowodowany ich dość małą indukcyjnością, tzn. impedancje cewek niewiele różnią się od ich rezystancji. Wzrost dokładności pomiarów można by było uzyskać poprzez zastosowanie dokładniejszych (cyfrowych) przyrządów pomiarowych tudzież poprzez zmianę częstotliwości napięcia zasilającego układ.

Pomiar impedancji cewek połączonych szeregowo dał spodziewane rezultaty, tzn. przy sprzężeniu zgodnym cewek impedancja ta jest większa niż przy połączeniu przeciwnym.
