Prasowanie przoszk˘w, UCZELNIA ARCHIWUM, UCZELNIA ARCHIWUM WIMiIP, Metalurgia Proszków, sprawozdania innych


WYDZIAŁ M i IM

IMIĘ i NAZWISKO

Tomasz Didenko

WTOREK

DATA WYKONANIA:

27.10.1998

TEMAT ĆWICZENIA:

Prasowanie proszków.

NR ĆWICZENIA 4

ROK III

OCENA:

TiMP

Prasowanie proszków jest bardzo szeroko pojętym zagadnieniem i na ogół sprowadza się do wyznaczenia krzywej ,zależności gęstości względnej od ciśnienia prasy .Prasowanie proszków było realizowane pod trzema różnymi ciśnieniami prasy .ponieważ część ciśnienia ulega stratom na tarcie wewnętrzne i zewnętrzne często stosujemy środek poślizgowy w celu zmniejszenia tarcia oraz poprawienia zagęszczenia wypraski i spiekania .W naszym przypadku zastosowaliśmy środek obojętny ----glicerynę w ilości 1% tzn.dodając 18 kropel do 58 [g] proszku .W doświadczeniu prasowaliśmy także proszek bez środka poślizgowego co ma wyraźny wpływ na siłę potrzebną do wyjęcia wypraski .W doświadczeniu prasowaliśmy 9 naważek po 6 [g] każda (bez środka poślizgowego) oraz 9 naważek po 6,5[g] każda (z udziałem środka poślizgowego) .Procesowi prasowania poddawaliśmy partię po trzy próbki stosując odpowiedni zadane ciśnienia :75 ,150 ,300 [MPa] .Gęstość teoretyczna miedzi wynosi ρt=8,96 [g/cm3] .Wszystkie dane dotyczące wymiarów wypraski miedzianej ujęte są tabelarycznie .Przykładowo dla wypraski pierwszej (1) potrzebne nam parametry obliczamy na podstawie :

WYPRASKA (1) : (Bez środka poślizgowego)

h1=6,54 [mm] ,d1=15,28 .

Ponieważ V1=0x01 graphic
=0x01 graphic
=1,19926[cm3]

Masa wypraski wynosi :m1=5,67290[g] stąd zgodnie ze wzorem na gęstość rzeczywistą

ρrz=0x01 graphic
.Gęstość względna zgodnie ze wzorem

ρw=0x01 graphic
.Otrzymane wyniki przeprowadzaliśmy dla ciśnienia p=75[MPa] ,podobne obliczenia wykonujemy dla pozostałych 2 wyprasek i uśredniamy gęstość względną .Wszystkie wyniki sporządzamy tabelarycznie (TAB.1) .

TAB 1

Nr

Średnica

Wypraski

dn[mm]

Wysokość

Wypraski

hn[mm]

Masa

Wypraski

m[mm]

Objętość

Wypraski

Vn[cm3]

Gęstość

Rzeczywista

ρrz[g/cm3]

Gęstość

Względna

ρw[%]

Średnia

Gęstość

Względna

1

15,28

6,54

5,67290

1,19926

4,73033

52,79

52,83

2

15,28

6,42

5,58505

1,17725

4,74414

52,94

3

15,28

6,62

5,73921

1,21393

4,72779

52,76

4

15,28

5,64

5,63976

1,03422

5,45315

60,86

60,89

5

15,28

5,74

5,73877

1,05256

5,45220

60,85

6

15,28

5,68

5,69128

1,04156

5,46418

60,98

7

15,28

4,52

5,55365

0,82884

6,70051

74,78

73,71

8

15,28

4,74

5,61757

0,86919

6,46299

72,13

9

15,28

4,78

5,83000

0,87652

6,65130

74,23

Podobnie jak wyżej dokonujemy obliczeń dla tego przypadku sporządzając dane tabelarycznie w tabeli TAB .(2) .

Nr

Średnica

Wypraski

dn[mm]

Wysokość

Wypraski

hn[mm]

Masa

Wypraski

m[mm]

Objętość

Wypraski

Vn[cm3]

Gęstość

Rzeczywista

ρrz[g/cm3]

Gęstość

Względna

ρw[%]

Średnia

Gęstość

Względna

I

15,30

6,36

5,73872

1,16931

4,90778

54,77

55,19

2

15,30

6,50

5,92268

1,19505

4,95601

55,31

3

15,30

6,46

5,90737

1,18769

4,97383

55,51

4

15,30

5,74

5,94495

1,05532

5,63331

62,87

63,86

5

15,30

5,50

5,86818

1,01119

5,80324

64,76

6

15,30

5,58

5,88008

1,02590

5,73163

63,96

7

15,30

4,96

6,09600

0,91191

6,68487

74,60

73,67

8

15,30

4,96

5,93600

0,91191

6,50941

72,64

9

15,30

4,82

5,85885

0,88617

6,61142

73,78

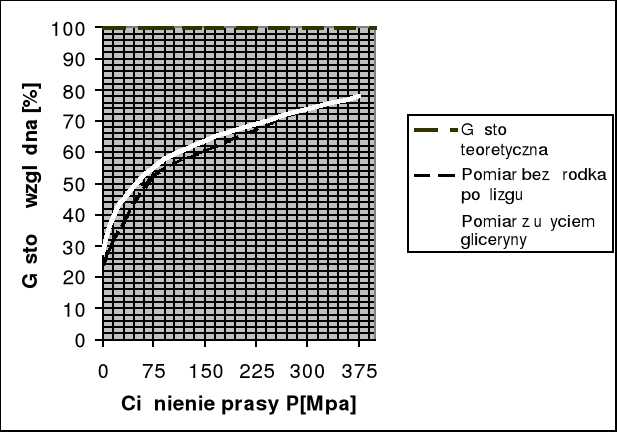

Mając sporządzone wyniki tabelarycznie wyznaczamy wykres ρw=f(P) zbiorczy dla zakresu danych .

WYKRES 1 .

0x08 graphic

Jak widzimy wraz ze wzrostem ciśnienia prasy gęstość dla obu pomiarów rośnie dążąc asymptotycznie do wartości teoretycznej czyli do największej z możliwych gęstości .Widzimy także że dla pomiaru z użyciem środka poślizgowego obojętnego krzywa zależności gęstości od ciśnienia prasy jest nieco wyżej położona od tej która odpowiada pomiarowi bez środka poślizgowego .Wynikać to może stąd że środek poślizgowy zmniejsza straty siły wynikające z istnienia tarcia wewnętrznego i zewnętrznego .Zgodnie z tym rozumowaniem dla tego samego ciśnienia a więc tej samej siły nacisku jesteśmy w stanie próbkę ze środkiem poślizgowym sprasować do mniejszej objętości niż tą bez środka poślizgowego bowiem efektywność prasowania jest nieco większa .Ponieważ zagęszczenie próbki z gliceryną jest nieco większe niż dla próbki bez gliceryny stąd wynika że gęstość względna dla wypraski z gliceryną będzie większa niż dla przypadku przeciwnego .

0x01 graphic


Wyszukiwarka
