POLITECHNIKA LUBELSKA

Laboratorium Metrologii

Nazwisko i imię:

Data wykonania

Grupa

Ćwiczenie nr

11

Temat ćwiczenia:

POMIAR MOCY PRĄDU JEDNOFAZOWEGO

Celem ćwiczenia jest poznanie własności metody pomiaru mocy czynnej, biernej i pozornej za pomocą woltomierza, amperomierza i watomierza elektrodynamicznego.

  1. Pomiar mocy przy bezpośrednim włączeniu mierników i zadanej wartości napięcia na zaciskach odbiornika.

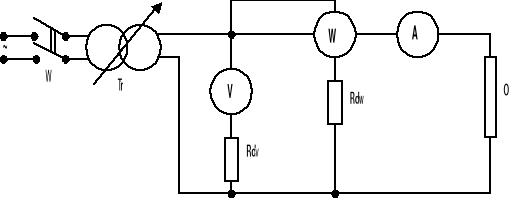

Pomiarów dokonujemy w układzie jak na rysunku:

0x01 graphic

W - watomierz elektrodynamiczny PL-P6-246-E6

V - woltomierz PL-P6-257-E6

A - amperomierz PL-P6-121-E6

  1. pomiar techniczny

So'= Uv Ia=0x01 graphic
[VA]

So' - przybliżona wartość mocy pozornej

0x01 graphic

Qo' - przybliżona wartość mocy biernej

0x01 graphic

coso' - przybliżona wartość cos kąta fazowego

Po'=Uv Ia coso=0x01 graphic

Po' - przybliżona wartość mocy czynnej

f=50 [Hz] Uo=100 [V] t=24 [C]

Odbiornik

lp.

Uv

Ia

Pw

Po'

Qo'

So'

coso'

kw

w

Pw

-

V

A

W/dz

Dz

W

W

VAr

VA

-

R

1

225

1,3

5

58

290

289

38,2

292,5

0,99

RL

2

240

3

5

75

375

374,4

614,6

720

0,52

RC

3

240

2,1

5

65

325

322,6

14,8

504

0,64

RLC

4

245

1,9

5

79

395

395,7

246,3

465,5

0,85

  1. pomiar z uwzględnieniem poboru mocy przez mierniki

strata mocy w woltomierzu

Pv=UvIv =0x01 graphic

strata mocy w obwodzie napięciowym watomierza

0x01 graphic

moc czynna pobierana przez odbiornik

Po=Pw - (Pv+Pwn) = 290-43,8-297794= -297547,8[W]

moc pozorna odbiornika

=0x01 graphic
=297794[VA]

moc bierna odbiornika

=0x01 graphic

współczynnik mocy

coso==0x01 graphic

Rv=1,48[M] Rwn=170[m]

lp

Uv

Ia

Pw

Pv

Pwn

Po

Qo

So

coso

-

V

A

W

W

W

W

VAr

VA

-

R

1

225

1,3

290

43.8

297794

-297547,8

38,1

297794

-0,99

RL

2

240

3

375

43.8

297794

-297547,8

614,5

297794

-0,99

RC

3

240

2,1

325

43.8

297794

-297547,8

385,2

297794

-0,99

RLC

4

245

1,9

395

43.8

297794

-297547,8

246,3

297794

-0,99

  1. uchyby wywołane nieuwzględnieniem poboru mocy przez mierniki

0x01 graphic

0x01 graphic

=0x01 graphic

=0x01 graphic

2. Pomiar mocy przy bezpośrednim włączeniu mierników i zadanej wartości napięcia.

Pomiarów dokonujemy w układzie jak na rysunku:

0x01 graphic

  1. pomiar techniczny

So'= Uv Ia=0x01 graphic

So' - przybliżona wartość mocy pozornej

=0x01 graphic

Qo' - przybliżona wartość mocy biernej

=0x01 graphic

coso' - przybliżona wartość cos kąta fazowego

Po'=Uv Ia coso'=0x01 graphic

Po' - przybliżona wartość mocy czynnej

tabela

Io=1[A]

lp.

Uv

Ia

Pw

Po'

Qo'

So'

Coso'

kw

w

Pw

-

V

A

W/dz

dz

W

W

VAr

VA

-

R

1

210

1,25

5

51

255

254,6

62,3

262,5

0,97

RL

2

210

2,65

5

60,5

302,5

300,5

467,1

556,5

0,54

RC

3

210

1,9

5

54

270

267,3

293,8

399

0,67

RLC

4

210

1,7

5

61

305

303,5

185,5

357

0,85

b) pomiar z uwzględnieniem poboru mocy przez mierniki

strata mocy w amperomierzu

Pa=Ia2Ra =0x01 graphic

strata mocy w obwodzie prądowym watomierza

Pwp=Ia2Rwp =0x01 graphic

Po=Pw-Ia2(Ra+Rwp) =0x01 graphic

=0x01 graphic

=0x01 graphic

=0x01 graphic

Ra= 200[m] Rwp=170[m] Xa=34[m] Xwp=78,5[m]

lp

Uv

Ia

Pw

Pa

Pwp

Po

Qo

So

coso

-

V

A

W

W

W

W

VAr

VA

-

R

1

210

1,25

255

0,31

0,26

254,4

62,12

261,9

0,98

RL

2

210

2,65

302,5

0,31

0,26

300

466,6

554,7

0,54

RC

3

210

1,9

270

0,31

0,26

268,6

293,3

397,7

0,67

RLC

4

210

1,7

305

0,31

0,26

303,9

185,2

355,8

0,85

c) uchyby wywołane nieuwzględnieniem poboru mocy przez mierniki

=0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

3. Pomiar mocy przy półpośrednim włączeniu mierników i zadanej wartości prądu płynącego przez odbiornik.

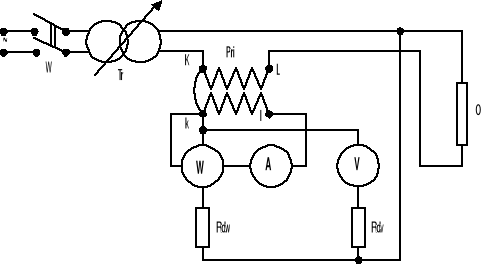

Pomiarów dokonujemy w układzie jak na rysunku:

0x01 graphic

Pa=Ia2Ra=0x01 graphic

Pwp=Ia2Rwp=0x01 graphic

0x01 graphic

Po' = Pw =460*2=920[W]

Po=Pwizn-Ia2(Ra+Rwp+)=0x01 graphic

0x01 graphic

Ra=55 [m Rwp=49 [m] Ppizn=10[W] Io=4,4[A]

Odb.

Ia

izn

Io

Uv

Pw

Po'

Pa

Pwp

Ppi

Po

”p

kw

w

Pw

-

A

-

A

V

W/dz

dz

W

W

W

W

W

W

%

R

2,2

10/5

4,4

210

5

92

460

920

0,27

0,23

1,9

915,1

0,054

RC

2,2

4,4

202

5

85

425

850

0,27

0,23

1,9

847,5

0,06

RLC

2,2

4,4

196

5

84

420

840

0,27

0,23

1,9

837,5

0,06

RL

2,2

4,4

180

5

70

350

700

0,27

0,23

1,9

697,5

0,07

  1. Pomiar mocy przy półpośrednim włączeniu mierników i zadanej wartości napięcia na zaciskach odbiornika.

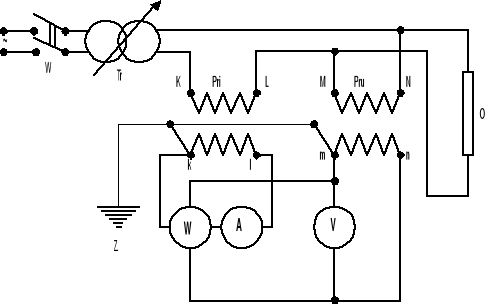

Pomiarów dokonujemy w układzie jak na rysunku:

0x01 graphic

  1. pomiar techniczny

So'= Uv Ia=0x01 graphic

=0x01 graphic

0x01 graphic

Po'=Uv Ia coso'=

Uo=220[V]

Odb

Uv

uzn

Uo

Ia

izn

I1

Pw

Po'

Qo'

So'

coso'

kw

w

Pw

V

-

V

A

-

A

W/dz

dz

W

W

VAr

VA

-

R

80

250/100

220

2,1

10/5

4,2

5

33

165

164,6

31,6

168

0,98

RC

80

220

2,2

4,4

5

34

170

169

45,6

176

0,96

RLC

80

220

2,25

4,5

5

35

175

174,6

42,1

180

0,97

RL

80

220

2,5

5

5

35

175

174

96,8

200

0,87

  1. Wnioski:

Przy bezpośrednim włączeniu mierników wyniki obliczeń wykazują, iż uchyb pomiaru mocy spowodowany nieuwzględnieniem poboru mocy przez mierniki jest znacznie większy przy poprawnie mierzonym napięciu niż przy poprawnie mierzonym prądzie. Wynika stąd wniosek, że badany odbiornik posiadał dużą impedancję. Dlatego też poprawnie zastosowanym układem jest układ z punktu 1. Wartości mocy przybliżone i dokładne niewiele różnią się od siebie. Można zatem przyjąć, że wskazanie watomierza jest dokładne przy dużych mocach (np. takich jak w ćwiczeniu).

Przy półpośrednim włączeniu mierników zastosowanie przekładnika prądowego umożliwiło nam pomiar wartości prądu przekraczającej zakres zastosowanych mierników. Zwiększył się również błąd pomiaru mocy .

Przy pośrednim włączeniu mierników zastosowanie przekładnika napięciowego pozwoliło na pomiar mocy przy większej wartości napięcia zasilającego. Jest to jednocześnie przykład na możliwość pomiaru mocy praktycznie w każdych warunkach. Zaletą tego układu było zmniejszenie błędu.
