UNIWERSYTET PRZYRODNICZY

PROJEKT

Z KONSTRUKCJI METALOWYCH

Temat: Wykonać projekt techniczny stropu stalowego.

Sylwester Tarawski

Grupa 1B

Rok akademicki 2007/2008

1.
   Przyjęcie układ konstrukcyjnego stropu

Rozstaw belek P1 co 1,2 m.

Rozstaw belek P3 co 1,0 m.

2. Belki swobodnie podparte P3

2.1 Przyjęto I 240:

wymiary

pole powierzchni

masa

moment bezwładności

wskaźnik wytrzymałości

promień bezwładności

1.
   Zestawienie obciążeń na m² stropu

1. Schemat stropu

Rodzaj obciążenia	Wartość charakterystyczna kN/m^2	Współczynnik bezpieczeństwa γf	Wartość obliczeniowa kN/m^2
Obciążenia stałe
Płytki ceramiczne 0,02cm*0,200	0,002	1,2	0,0048
Gładź cementowa5cm 0,05*21,0	1,05	1,3	1,365
Papa 0,5 cm 2*0,005*11	0,11	1,3	0,143
Beton kl.B25 4cm 0,04*24	0,96	1,2	1,152
Zasypka- keramzyt 12cm 0,12*8	0,96	1,2	1,152
Płyta WSP 8cm 0,08*24	1,92	1,1	2,112
Tynk cem-wap 2cm 0,02*19	0,38	1,3	0,494
	gk = 5,382		gd = 6,422
Obciążenia zmienne
Kino	pk = 4,3	1,3	pd = 5,59

q_{k =} 5,382 + 4,3= 9,682 kN/m²

q_{d =} 6,422+ 5,59 = 12,012 kN/m²

3. Wymiarowanie belki P3

3.1 Zestawienie obciążeń na metr bieżący belki

Rodzaj obciążenia	Wartość charakterystyczna kN/m^2	Współczynnik bezpieczeństwa γf	Wartość obliczeniowa kN/m^2
Obciążenie stałe		-
Masa I240	0,362	1,1	0,398
Obciążenia zmienne		-

3.2 Przyjęto schemat statyczny belki

3. Ustalenie klasy przekroju

Stal St3S

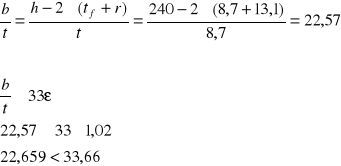

3.1 Warunek smukłości dla środnika

klasa 1

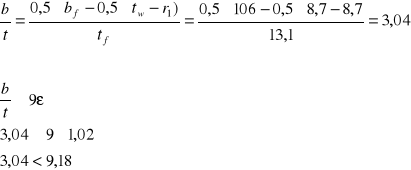

3.2 Warunek smukłości półki

klasa 1

Cały przekrój zaliczamy do klasy 1.

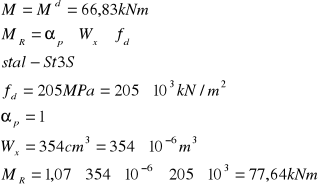

4. Sprawdzenie warunków nośności na zginanie

4.1 Sprawdzenie dla I 240

warunek

warunek jest spełniony

5. Sprawdzenie warunków nośności środnika na ścinanie

6.1 Sprawdzenie warunku smukłości

warunek jest spełniony

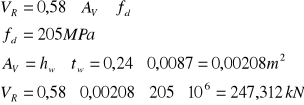

6.2 Sprawdzenie warunku nośności środnika na ścinanie

warunek

warunek jest spełniony

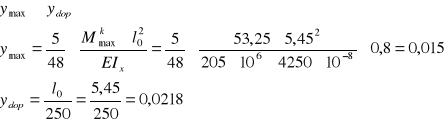

6. Sprawdzenie ugięcia

Warunek

warunek jest spełniony

---
