Przygotowanie placu budowy

Na przygotowanie placu budowy składa się działalność geodezyjna, wytyczenie dróg, ściągnięcie warstwy humusu, obliczenia dla gruntu oraz bilans mas ziemnych.

1.1. Usunięcie Humusu

Humus ściągnięto dookoła planowanego budynku w promieniu 15 m.

Wymiary terenu do ściągnięcia humusu= 87m x 57m + 35m x 52m = 6779 m²

Grubość humusu = 0,5 m

Objętość humusu do ściągnięcia = 6779m² * 0,5m =3389,5m³

Dobór spycharki:

Przyjęto spycharkę kołową średnią firmy CAT model 824H o następujących właściwościach:

-Lemiesz uniwersalny - pojemność 9 yd3

6.88 m3

-Lemiesz uniwersalny - szerokość całkowita 14.23 ft 4336 mm

-Lemiesz uniwersalny - wysokość 4.48 ft

1365 mm

-Lemiesz uniwersalny - maks. głębokość kopania 1.7 ft

518 mm

Zaprojektowano drogę ściągania humusu:

W celu zwiększenia
wydajności i ekonomiki
pracy zmieniono wielkość
terenu pobrania humusu zgodnie
ze schematem na załączonym
obrazku. Nowy teren jest bardziej
uzależniony od wymiarów lemiesza
spycharki i nie ma wpływu na
pogorszenie warunków pracy.

Wymiary nowego terenu:

87m x 55,9m + 33,3m x 52m=6595m²

Objętość humusu = 3297,5m³

Czas ściągania humusu:

Wydajność spycharki = 210 m³/h

Godziny pracy spycharki = 3297,5 /200 = 15,70 h 2 zmiany 8 godzinne

1.2. Bilans mas ziemnych

Na terenie znajduje się Piasek gliniasty należący do II kategorii gruntu.

I_L=0,6 Φ=16^o Cu=27kPa

Kąt nachylenia skarpy zgodnie z monogramem w Wiłunie:

Φ=0,9 * 16=14,4^o

Dla wartości obliczeniowych Φ=14,4^o oraz η=0,25 bezpieczny kąt skarpy = 60^o

Pole dna i obręczy wykopu:

P1=(15*25)+(5*10)+(20*50)=1425m²

P2=(18,5*28,5)+(8,5*13,5)+(23,5*53,5)=1899m²

Objętość wykopu guntu na wywóz i gruntu potrzebnego do zasypania.

V_wyk=(1899+1425)/2*3,5= 5817m3

V_zas=[(3,5*0,8)+(1/2*3,5*1,75)]*(50+15+20+40+50+20+25)=220*5,86=1289,2m³ =1300m³

V_wyw=5817-1300=4517m³

1.3 Dobór koparki

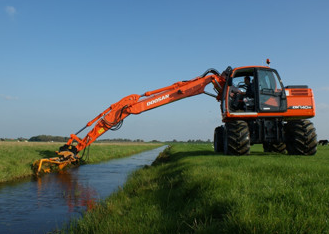

Przyjęto koparkę DOOSAN DX 140 W o następujących charakterystykach:

Pojemnosć łyżki: do 0,7 m 3

Max głębokość kopania: 5 056 mm

Max zasięg kopania: 8 208mm

Max prędkość jazdy: do 37 km/ h

Moc silnika: 132 kM/ 99 kW/2000 obr/ min

Waga robocza: do 14 570 kg

Wydajność praktyczna dla jednej koparki:

Wp=0,7*60=42m³/h

5017/42=138h pracy

dla dwóch koparek = 69h pracy
9 zmian 8-godzinnych= 72h =5 dni

Schemat toru koparek:

Praca obrotowej koparki polega na
jeździe tyłem i wybieraniu zza
siebie gruntu i ładowaniu go od razu
na wywrotkę usytuowaną zaraz
za koparką. Dzięki takiemu

schematowi pracy nie ma potrzeby

projektowania wyjazdu z wykopu. Para-

metry koparki umożliwiają wykonanie
wykopu na zaprojektowanej
głębokości. Jak widać na schemacie
do pracy skorzystano z dwóch koparek
które pod koniec pracy spotkają się
w miejscu zaznaczonym na rysunku.

1.4 Dobranie środków transportu

Wybrano pojazd MAZ 5516 (6x4)

Pojazd ten charakteryzuje się parametrami:

• ładowność P = 20 t

• pojemność geometryczna skrzyni V_g = 10,5 m³

• współczynnik ładowności skrzyni k_ns =0,8

Wk=84m³/h

W_R*S_S=84*20%=100,9m³

L=10 km

V= 20km/h

min(Umax,Vmax)=min(20t;10,5m³)=min10,5m³=1,6*10,5=16,8 ton

Określenie czasu potrzebnego na transport urobku:

1 cykl = 2* 0,7 =1,4m³ 2,24t

16,8 ton = 7,5 cyklu 8 minut = t_zał

T_c1=t_p1+t_zał+t_jB-W+t_w+t_jW-B=1+8+30+1+30=70 minut

Wykres pracy jednej wywrotki:

Wykres pracy dla 7 wywrotek:

Dla pracy 7 wywrotek całkowity czas wywozu gruntu urobkowego wynosić będzie:

T=4517/100,8=45h pracy 7 koparek 6 zmian 8-godzinnych 3dni

---
