CHARAKTERYSTYKI STATYCZNE TB

W stanie statycznym (w ustalonym punkcie pracy) tranzystor można opisać za pomocą czterech wielkości:

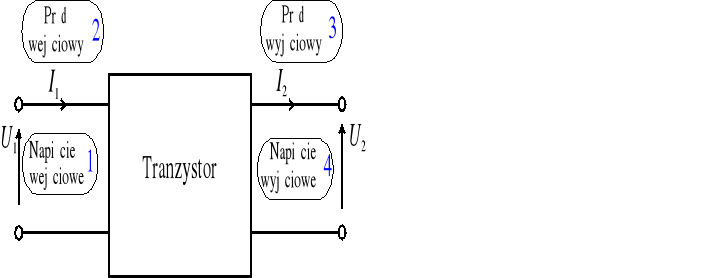

Dla takiego czwórnika definjuje się cztery rodziny charakterystyk:

Charakterystyki statyczne można sporządzić dla każdego układu połączeń tranzystora. Rozważmy układ OB:

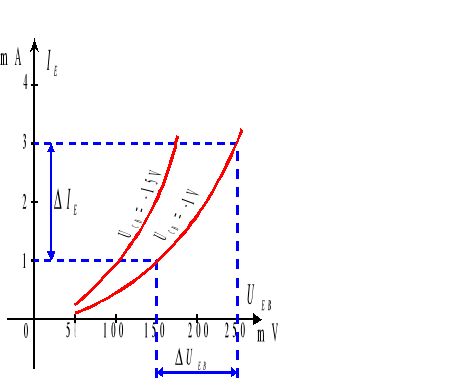

Z charakterystyki wejściowej

można np. metodą graficzną

wyznaczyć dynamiczną

rezystancję wejściową tranzystora:

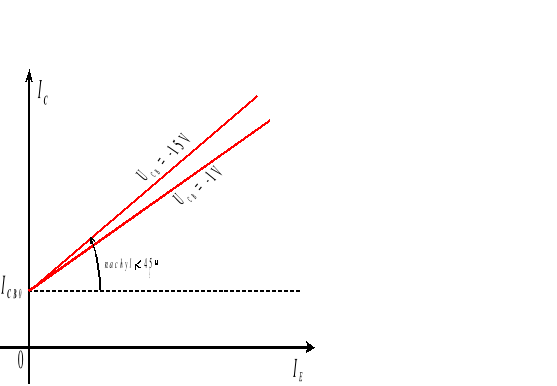

Charakterystyka przejściowa w OB:

Z powyższego rysunku ⇒ silniejsza polaryzacja zaporowa złącza B-C powodując zmniejszenie szerokości bazy (głębsze wnikanie do bazy warstwy zaporowej złącza B-C czyli tzw. modulację szerokości bazy), skutkuje zmniejszeniem rekombinacji w cieńszej bazie, zatem współczynnik wzmocnienia prądowego α↑ gdy
↑.

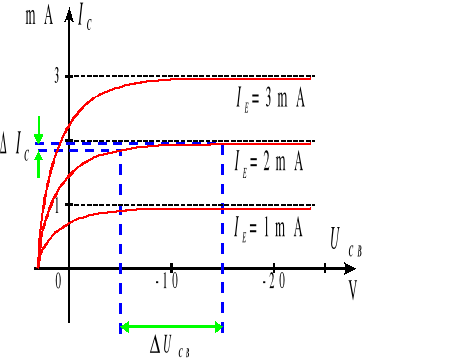

Charakterystyka wyjściowa w OB:

W praktyce r_wy jest większa, np. > 1 MΩ ⇒ obwód wyjściowy tranzystora w OB posiada właściwości źródła prądowego ⇒ prąd I_C jest niezależny od rezystancji obciążenia a jedynie od I_E.

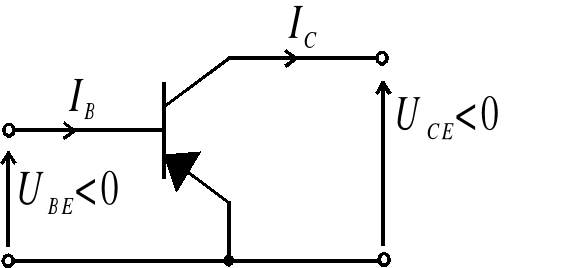

Rozważmy teraz tranzystor w układzie OE:

Podstawiając prawą stonę ostatniego równania do prawa rozpływu prądów w TB otrzymujemy:

co zwykle zapisuje się:

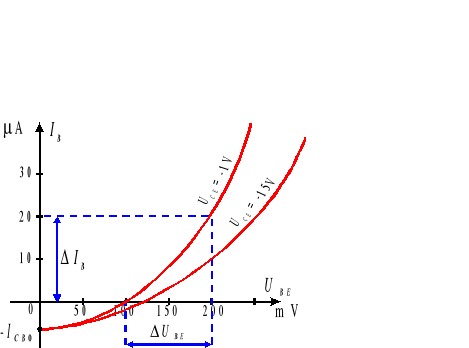

Charakterystyka wejściowa w OE:

⇒ r_weOE >> r_weOB

Charakterystyka przejściowa w OE:

Uwaga!

Prąd zerowy I_CE0 w OE jest (β+1) razy większy niż I_CB0 w OB.

Charakterystyka wyjściowa w OE:

Uwaga!

Wszystkie charakterystyki tranzystora podawane są dla określonej temperatury.

Często wszystkie (cztery) charakterystyki statyczne przedstawiane są na wspólnym wykresie. Przykładowe charakterystyki statyczne tranzystora w konfiguracji OE:

PODSTAWY ELEKTRONIKI Jacek Zientkiewicz

__________________________________________

POLITECHNIKA LUBELSKA 88

• charakterystyka wejściowa

• charakterystyka wyjściowa

• charakterystyka przejściowa

• charakterystyka zwrotna

Równoważność oznaczeń:

U₁ → U_BE

I₁ → I_B

U₂ → U_CE

I₂ → I_C

Charakterystyka wejściowa w OB:

Jaki p.p. wykorzystano do budowy tego tranzystora?

Z tej ch-ki można wyznaczyć

Z tej ch-ki można wyznaczyć dynamiczną rezystancję wyjściową tranzystora:

Zgodnie z definicją:

stąd

gdzie: β - współczynnik wzmocnienia prądowego w OE

I_CE0 - prąd zerowy kolektora w OE

Uwaga!

Prąd bazy ↓ dla silniejszej polaryzacji zaporowej, ponieważ w cieńszej bazie jest mniejsza rekombinacja.

Z ch-ki przejścowej można wyznaczyć współczynnik wzmocnienia prądowego:

Rezystancja wyjściowa w OE

jest rzędu kilkudziesięciu kΩ

---
