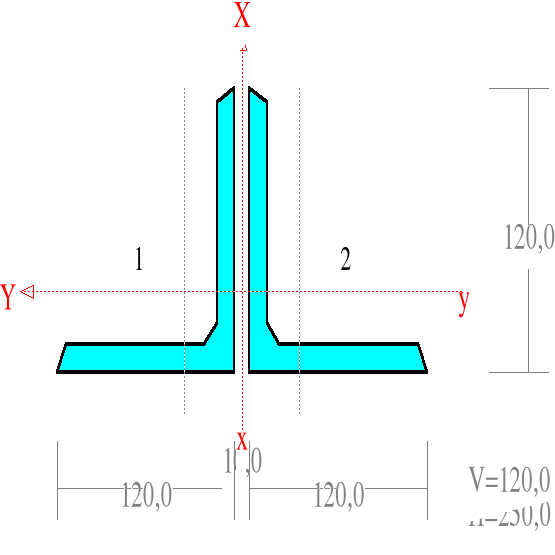

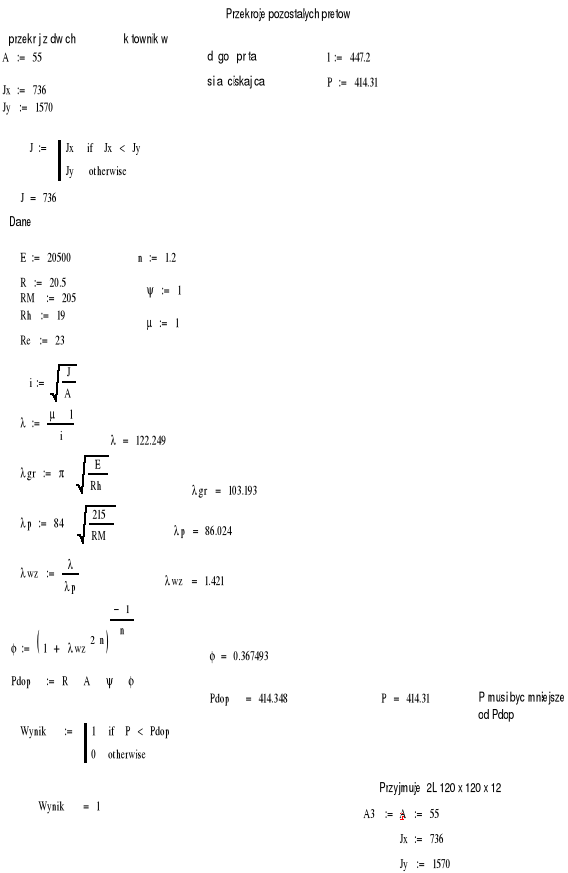

PRZEKRÓJ Nr: 1 Nazwa: "2 L 120x120x12"
Skala 1:5
CHARAKTERYSTYKA PRZEKROJU: Materiał: 1 Stal St0
------------------------------------------------------------------
Gł.centr.osie bezwładn.[cm]: Xc= 12,5 Yc= 3,4
alfa= 90,0
Momenty bezwładności [cm4]: Jx= 736,0 Jy= 1572,5
Moment dewiacji [cm4]: Dxy= 0,0
Gł.momenty bezwładn. [cm4]: Ix= 1572,6 Iy= 736,0
Promienie bezwładności [cm]: ix= 5,3 iy= 3,7
Wskaźniki wytrzymał. [cm3]: Wx= 125,8 Wy= 85,6
Wx= -125,8 Wy= -216,5
Powierzchnia przek. [cm2]: F= 55,0
Masa [kg/m]: m= 43,2
Moment bezwładn.dla zginania w płaszcz.ukł. [cm4]: Jzg= 736,0
------------------------------------------------------------------
Nr. Oznaczenie Fi: Xs: Ys: Sx: Sy: F:
[deg] [cm] [cm] [cm3] [cm3] [cm2]
------------------------------------------------------------------
1 L 120x120x12 0 -0,00 3,90 107,2 -0,0 27,5
2 L 120x120x12 0 0,00 -3,90 -107,2 0,0 27,5
------------------------------------------------------------------
PRZEKRÓJ Nr: 2 Nazwa: "2 C 120"
Skala 1:5
CHARAKTERYSTYKA PRZEKROJU: Materiał: 1 Stal St0
------------------------------------------------------------------
Gł.centr.osie bezwładn.[cm]: Xc= 6,0 Yc= 6,0
alfa= -0,0
Momenty bezwładności [cm4]: Jx= 728,0 Jy= 236,3
Moment dewiacji [cm4]: Dxy= 0,0
Gł.momenty bezwładn. [cm4]: Ix= 728,0 Iy= 236,3
Promienie bezwładności [cm]: ix= 4,6 iy= 2,6
Wskaźniki wytrzymał. [cm3]: Wx= 121,3 Wy= 39,4
Wx= -121,3 Wy= -39,4
Powierzchnia przek. [cm2]: F= 34,0
Masa [kg/m]: m= 26,7
Moment bezwładn.dla zginania w płaszcz.ukł. [cm4]: Jzg= 728,0
------------------------------------------------------------------
Nr. Oznaczenie Fi: Xs: Ys: Sx: Sy: F:
[deg] [cm] [cm] [cm3] [cm3] [cm2]
------------------------------------------------------------------
1 U 120 180 -2,10 -0,00 -0,0 -35,7 17,0
2 U 120 0 2,10 0,00 0,0 35,7 17,0
------------------------------------------------------------------

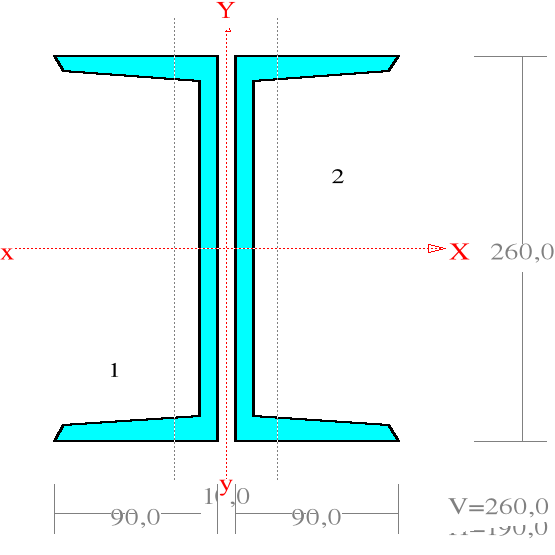

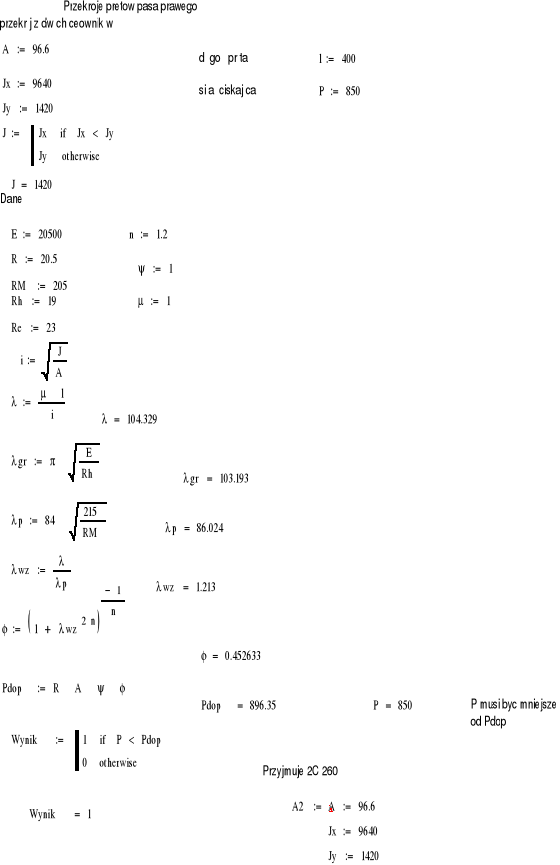

PRZEKRÓJ Nr: 3 Nazwa: "2 C 260"
Skala 1:5
CHARAKTERYSTYKA PRZEKROJU: Materiał: 1 Stal St0
------------------------------------------------------------------
Gł.centr.osie bezwładn.[cm]: Xc= 9,5 Yc= 13,0
alfa= -0,0
Momenty bezwładności [cm4]: Jx= 9640,0 Jy= 1424,1
Moment dewiacji [cm4]: Dxy= 0,0
Gł.momenty bezwładn. [cm4]: Ix= 9640,0 Iy= 1424,1
Promienie bezwładności [cm]: ix= 10,0 iy= 3,8
Wskaźniki wytrzymał. [cm3]: Wx= 741,5 Wy= 149,9
Wx= -741,5 Wy= -149,9
Powierzchnia przek. [cm2]: F= 96,6
Masa [kg/m]: m= 75,8
Moment bezwładn.dla zginania w płaszcz.ukł. [cm4]: Jzg= 9640,0
------------------------------------------------------------------
Nr. Oznaczenie Fi: Xs: Ys: Sx: Sy: F:
[deg] [cm] [cm] [cm3] [cm3] [cm2]
------------------------------------------------------------------
1 U 260 180 -2,86 -0,00 -0,0 -138,1 48,3
2 U 260 0 2,86 0,00 0,0 138,1 48,3
------------------------------------------------------------------

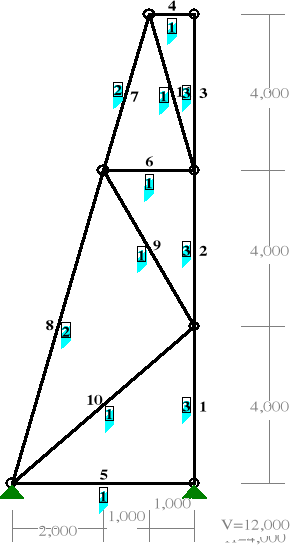

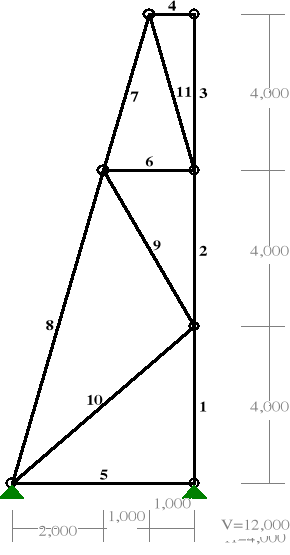

PRĘTY:
PRZEKROJE PRĘTÓW:
WIELKOŚCI PRZEKROJOWE:
------------------------------------------------------------------
Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał:
------------------------------------------------------------------
1 55,0 1573 736 86 216 12,0 1 Stal St0
2 34,0 728 236 121 121 12,0 1 Stal St0
3 96,6 9640 1424 742 742 26,0 1 Stal St0
------------------------------------------------------------------
STAŁE MATERIAŁOWE:
------------------------------------------------------------------
Materiał: Moduł E: Napręż.gr.: AlfaT:
[N/mm2] [N/mm2] [1/K]
------------------------------------------------------------------
1 Stal St0 205000 175,000 1,20E-05
------------------------------------------------------------------

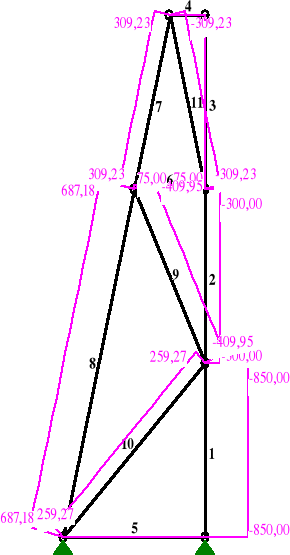

SIŁY PRZEKROJOWE: T.I rzędu
Obciążenia obl.: A
------------------------------------------------------------------
Pręt: x/L: x[m]: M[kNm]: Q[kN]: N[kN]:
------------------------------------------------------------------
1 0,00 0,000 0,00 0,00 -850,00
1,00 4,000 0,00 0,00 -850,00
2 0,00 0,000 0,00 0,00 -300,00
1,00 4,000 0,00 0,00 -300,00
3 0,00 0,000 0,00 0,00 0,00
1,00 4,000 0,00 0,00 0,00
4 0,00 0,000 0,00 0,00 -0,00
1,00 1,000 0,00 0,00 -0,00
5 0,00 0,000 0,00 0,00 -0,00
1,00 4,000 0,00 0,00 -0,00
6 0,00 0,000 0,00 0,00 75,00
1,00 2,000 0,00 0,00 75,00
7 0,00 0,000 0,00 0,00 309,23
1,00 4,123 0,00 0,00 309,23
8 0,00 0,000 0,00 0,00 687,18
1,00 8,246 0,00 0,00 687,18
9 0,00 0,000 0,00 0,00 -409,95
1,00 4,472 0,00 0,00 -409,95
10 0,00 0,000 0,00 0,00 259,27
1,00 5,657 0,00 0,00 259,27
11 0,00 0,000 0,00 0,00 -309,23
1,00 4,123 0,00 0,00 -309,23
------------------------------------------------------------------
* = Wartości ekstremalne
PRZEMIESZCZENIA WĘZŁÓW: T.I rzędu
Obciążenia obl.: A
------------------------------------------------------------------
Węzeł: Ux[m]: Uy[m]: Wypadkowe[m]: Fi[rad]([deg]):
------------------------------------------------------------------
1 0,00000 -0,00000 0,00000
2 0,00356 -0,00172 0,00395
3 0,01839 -0,00232 0,01854
4 0,03670 -0,00232 0,03678
5 0,03670 0,00109 0,03672
6 0,00000 0,00000 0,00000
7 0,01826 0,00382 0,01865
------------------------------------------------------------------
PRĘT NR 3
DANE PRĘTA: ([m],[cm2],[cm4],[cm3],[MPa],[1/K])
------------------------------------------------------------------
GEOMETRIA PRĘTA: PRZEKRÓJ: 3
Począt(A):3 Koniec(B):4 "2 C 260"
Przegub Przegub MATERIAŁ: 1 Stal St0
Długość: 4,000 Kąt: 90,00
Rzuty Imperfekcje
H: 0,000 V: 4,000 wo/L= 0,0000 fo/L= 0,0000
------------------------------------------------------------------
M Q
N W
WIELKOŚCI PRZEKROJOWE PRĘTA: T.I rzędu
Obciążenia obl.: A
------------------------------------------------------------------
x/L: M: Q: N: W: SigmaG: SigmaD:
[kNm] [kN] [kN] [m] [MPa]
------------------------------------------------------------------
0,00 0,00 0,00 0,00 -0,0184 0,00 0,00
0,10 0,00 0,00 0,00 -0,0202 0,00 0,00
0,20 0,00 0,00 0,00 -0,0221 0,00 0,00
0,30 0,00 0,00 0,00 -0,0239 0,00 0,00
0,40 0,00 0,00 0,00 -0,0257 0,00 0,00
0,50 0,00 0,00 0,00 -0,0275 0,00 0,00
0,60 0,00 0,00 0,00 -0,0294 0,00 0,00
0,70 0,00 0,00 0,00 -0,0312 0,00 0,00
0,80 0,00 0,00 0,00 -0,0330 0,00 0,00
0,90 0,00 0,00 0,00 -0,0349 0,00 0,00
1,00 0,00 0,00 0,00 -0,0367 0,00 0,00
