DANE	OBLICZENIA		WYNIKI

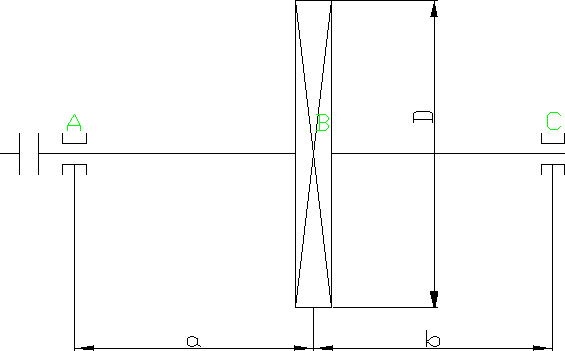

a = 200mm b = 200mm	Rysunek projektowanego wału:

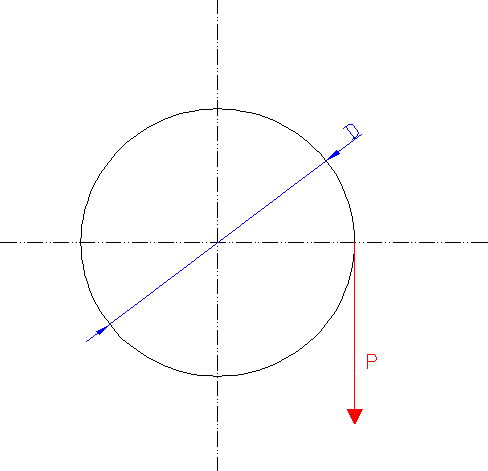

N=14,7 kW n=800 obr/min D=0,3 m	1.Obliczam wartość momentu skręcającego oraz sił : Ms =9550 = 9550 = 175,5Nm P =		Ms=175,5 Nm P=1170 N
a = 0,2m b = 0,2 m	2. Obliczam momęt skręcający w poszczegulnych odcinkach wału 0 ≤ z1 ≤ b dla z = b → MC =0 b ≤ z2≤ b+a dla z = b → MB =P ⋅ (D/2) = 1170*0,15=175,5 Nm dla z = b+a → MA=P ⋅ (D/2) = 1170*0,15=175,5 Nm		MA=175,5 Nm MB=175,5 Nm MC=0 Nm

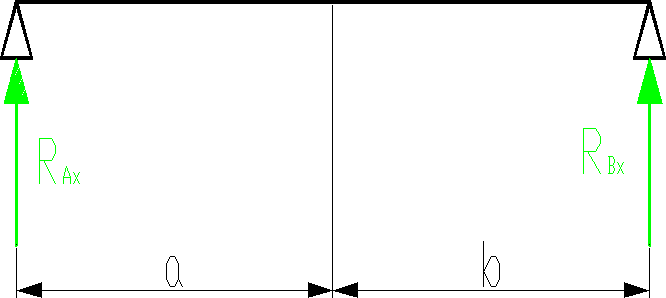

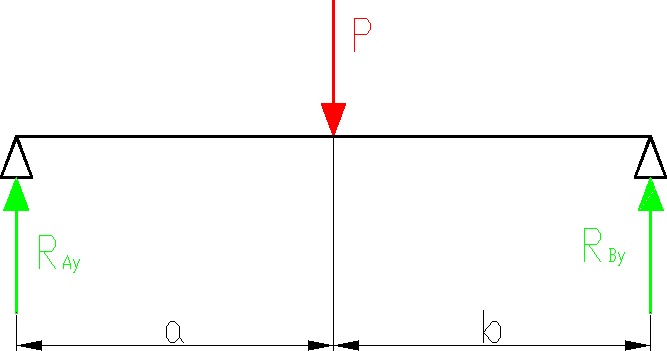

P=1170N a=0,2m b=0,2 m a=0,2m b=0,2 m	3.Obliczenia reakcji w łożyskach na: płaszczyźnie yz ∑MiA= 0 → - RBy⋅(a+b)+P⋅ a=0 ∑MiB= 0 → RAy⋅(a+b) - P⋅ b = 0 b) płaszczyźnie yz ∑ MiA= 0 → 0 + RAx (a+b) = 0 RBx=RAx =		RBy = 585N RAy= 585 N RBx= 0N RAx= 0 N

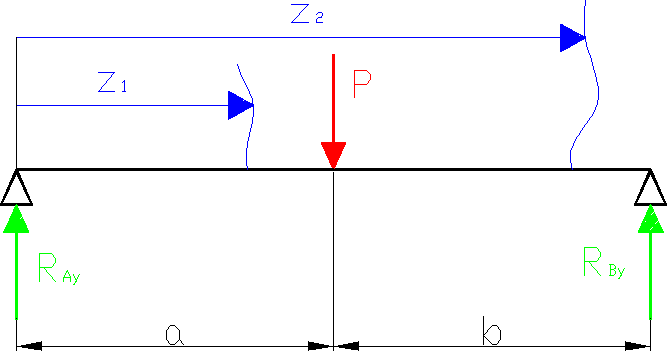

RBy= 585N RAy=585 N	4. Obliczam momenty zginające w płaszczyźnie yz : 0 ≤ z1 ≤a Mz = Ray ⋅ z dla z = 0 → M.z = 0 dla z = a → Mz = 585 ⋅ 0,2 = 117Nm a ≤ z2 ≤ a + b Mz = Ray ⋅ z - P ⋅ (z - a) dla z = a → Mz = 585 ⋅ 0,2 = 117Nm dla z = a + b → Mz = 585 ⋅ 0,4 - 1170 ⋅ 0,2 = 0 Nm		MyA = 0Nm MyB=117 Nm MyC= 0Nm MxA = 0Nm MxC= 0Nm
		b) w płaszczyźnie xz : 0≤ z1 ≤ a + b Mz = 0 dla z = a → Mz = 0Nm dla z = b + a → Mz = 0 Nm
MyA = 0Nm MyB=117Nm MyC= 0Nm MxA = 0Nm MxC= 0Nm	5. Obliczam wartości momentów wypadkowych : MwA = Nm MwB = Nm MwC= Nm		MwA =0Nm MwB=117Nm MwC=0Nm
MwA =0Nm MwB=117Nm MwC=0N MA=175,5 Nm MB=175,5 Nm MC=0 Nm Mz= 191,8Nm = 70MPa	6. Obliczam momenty zredukowane : MzA= 152 Nm MzB = 191,8 Nm MzC= 0 Nm 7. Obliczam średnice wału : Obliczona średnica wału wynosi : d = 30,5 mm	MzA=152Nm MzB= 191,8Nm MzC =0Nm d = 30,5 mm
	8.Analiza stanu naprezenia. = = sprawdzenie: Naprężenia na kierunkach głównych δ = δ tg2 s= r=

---
