Instalacja centralnego ogrzewania grawitacyjna

Prowadząca: dr inż. Anna Kowalczyk

Wykonał: Rafał Nowiński COWiG 3

Semestr VI, rok akademicki 2005/2006

Opis techniczny

1. Projekt grawitacyjnej instalacji centralnego ogrzewania w budynku jednorodzinnym łącznie ze źródłem ciepła.

2. Budynek jest położony w Suwałkach, więc jest to V strefa klimatyczna, więc temperatura t_i = -24 ºC. Temperatura w pokojach kuchni i przedpokoju wynosi t_e = 20 ºC, w łazience wynosi t_e = 24 ºC. W kotłowni która znajduje się w piwnicy temperatura wynosi t_e = 20 ºC, w pozostałej części piwnicy temperatura wynosi t_e = -2 ºC (ponieważ piwnica posiada okna i przewody c.o.).

3. Charakterystyka elementów konstrukcyjnych budynku: (Załącznik 1) str. 3

• Ściana zewnętrzna (Sz-44) składa się z: Pustaka MAX, styropianu oraz tynku cementowo-wapiennego po obydwu stronach ściany

• Ściana wewnętrzna (Sw-40) składa się z: cegły ceramicznej pełnej (są to dwie warstwy, tylko ułożone w inny sposób), oraz tynku cementowo-wapiennego po obydwu stronach ściany

• Ściana wewnętrzna (Sw-15) składa się z: cegły kratówki oraz tynku cementowo-wapiennego po obydwu stronach ściany

• Stropodach (Std-44,5) składa się z: strop Akerman (strop gęstożebrowy z wypełnieniem pustakami ceramicznymi bez przepony poziomej, z górną płytą betonową grubości 3 cm, sufit tynkowany), styropianu, gładzi cementowej, desek dębowych oraz papy

• Strop pomiędzy parterem a piętrem (ST-27,5) składa się z: strop Akerman (strop gęstożebrowy z wypełnieniem pustakami ceramicznymi bez przepony poziomej, z górną płytą betonową grubości 3 cm, sufit tynkowany), gładzi cementowej oraz desek dębowych

• Strop pomiędzy piwnicą a parterem (p-32,5) składa się z: strop Akerman (strop gęstożebrowy z wypełnieniem pustakami ceramicznymi bez przepony poziomej, z górną płytą betonową grubości 3 cm, sufit tynkowany), styropianu, gładzi cementowej oraz desek dębowych

Współczynniki przenikania ciepła dla poszczególnych elementów konstrukcyjnych wynoszą: (Załącznik 1) str. 3

Normy są zgodne z „Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakimi powinny dysponować budynki i ich usytuowanie” (Dz.U. Nr 75, poz. 690).

• Sz-44 U = 0,280 W/m²K U_max = 0,3 W/(m²K)

• Sw-40 U = 1,29 W/m²K

• Sw-15 U = 1,96 W/m²K

• St-27,5 U = 1,698 W/m²K

• p-32,5 U = 0,578 W/m²K U_max = 0,6 W/(m²K)

• Std-44,5 U = 0,289 W/m²K U_max = 0,3 W/(m²K)

• Od-15 U = 2,00 W/m²K U_max = 2,0 W/(m²K)

• Dzd U = 2,6 W/m²K U_max = 2,6 W/(m²K)

• Dwd U = 5,1 W/m²K

Bilans cieplny budynku: (Załącznik 2) str. 6

• Pomieszczenie Straty ciepła W

• 001 Kuchnia 1246,4

• 002 Pokój 1786,6

• 003 Pokój 1247,1

• 004 Przedpokój 1278,9

• 005 Łazienka 1048,1

• 101 Pokój 1191,8

• 102 Pokój 1581,2

• 103 Pokój 1056,5

• 104 Przedpokój 642,7

• 105 Łazienka 707,7

Całkowity bilans budynku wynosi:

Q_O = 1246,4+1786,6+1247,1+1278,9+1048,1+1191,8+1581,2+1056,5+642,7+707,7=11787 W

5. Opis instalacji centralnego ogrzewania:

• Instalacja dwururowa, grawitacyjna, z rozkładem dolnym, przewody w piwnicy są o spadku 3 %_o, rury stalowe ze szwem średnie przewodowe PN/H74200 (Załącznik 4) str. 12

• Elementami grzejnymi są: żeliwne grzejniki T1o różnych powierzchniach cieplnych (Załącznik 6) str. 15

• Armatura: czwórniki, trójniki, kolana oraz zawory kulowe (Załącznik 8) str. 13

• Instalacja jest regulowana za pomocą kryz, które znajdują się pomiędzy zaworek kulowym a grzejnikiem (Załącznik 5) str. 14

• Naczynie wzbiorcze systemu otwartego typu A o pojemności użytkowej do 2,5 dm³ (Załącznik 7) str. 17

• Przed wykonaniem izolacji instalacja poddana jest próbie ciśnieniowej p_pr = p_rob + 0,2 MPa

6. Kotłownia: (Załącznik 3) str. 10

• Kocioł żeliwny wodny typu KZ-3K: liczba członów 4 szt., znamionowa moc cieplna 27,4 kW, powierzchnia ogrzewalna 2,10 m², długość kotła 480 mm, pojemność wody w kotle 46 dm³, pojemność paliwa w kotle 61 dm³, masa kotła 330 kg

• Wymiary kanału wentylacyjnego nawiewnego wynoszą 21x21 (minimalny wymiar jaki możemy przyjąć), wymiary kanału wentylacyjnego wywiewnego wynoszą 14x14 (minimalny wymiar jaki możemy przyjąć), wymiary komina wynoszą 20x20 (minimalny wymiar jaki możemy przyjąć)

Załącznik 1: Obliczenie współczynników przenikania ciepła U.

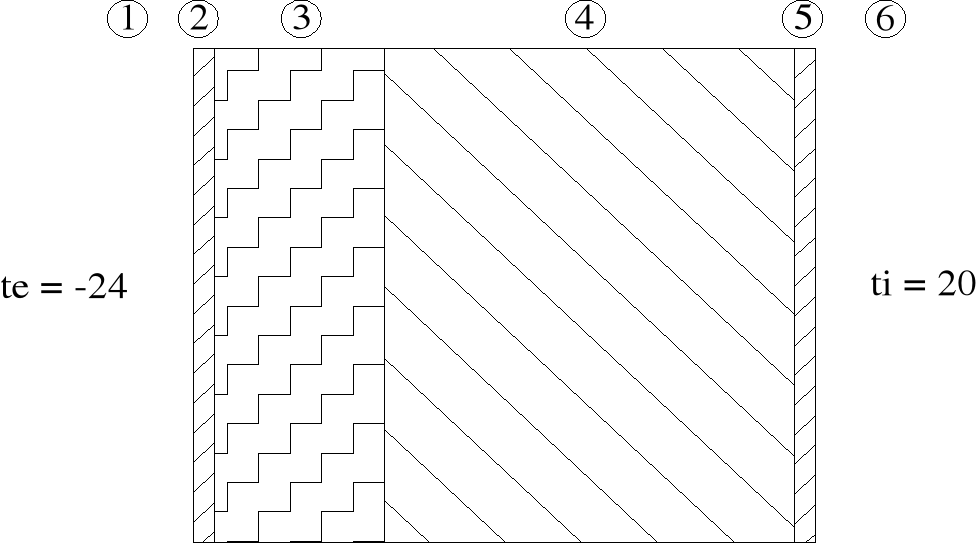

Ściana zewnętrzna Sz-44

Nr	Rodzaj warstwy	D	λ	R
1	Powierzchnia zewnętrzna	-	-	0,040
2	Tynk cementowo-wapienny	0,015	0,820	0,018
3	Styropian	0,12	0,045	2,67
4	Pustak MAX	0,29	-	0,69
5	Tynk cementowo-wapienny	0,015	0,820	0,018
6	Powierzchnia wewnętrzna	-	-	0,13
			Suma	3,566
			U	0,280

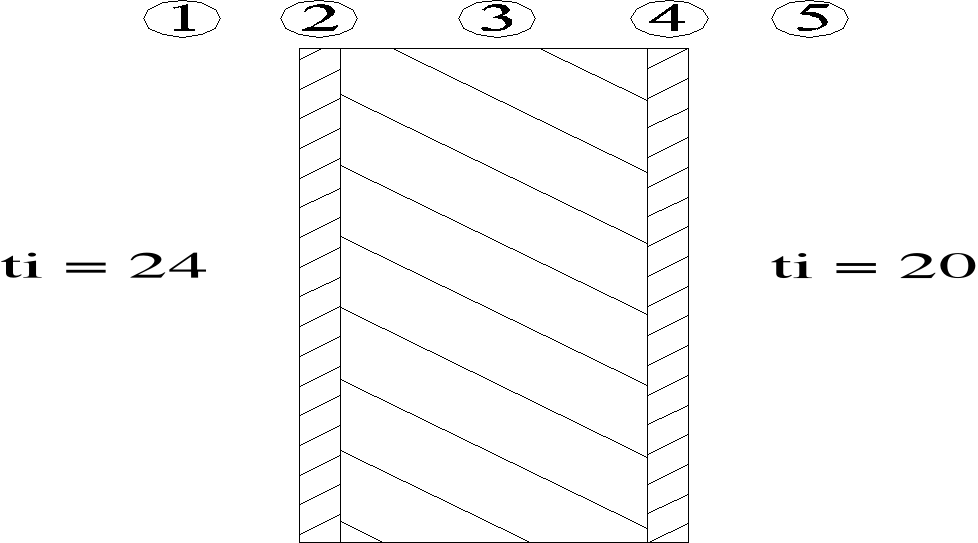

Ściana wewnętrzna Sw-40.

Nr	Rodzaj warstwy	D	λ	R
1	Powierzchnia wewnętrzna	-	-	0,13
2	Tynk cementowo wapienny	0,015	0,82	0,018
3	Cegła ceramiczna pełna	0,37	0,77	0,48
4	Tynk cementowo wapienny	0,015	0,82	0,018
5	Powierzchnia wewnętrzna	-	-	0,13
			Suma	0,776
			U	1,29

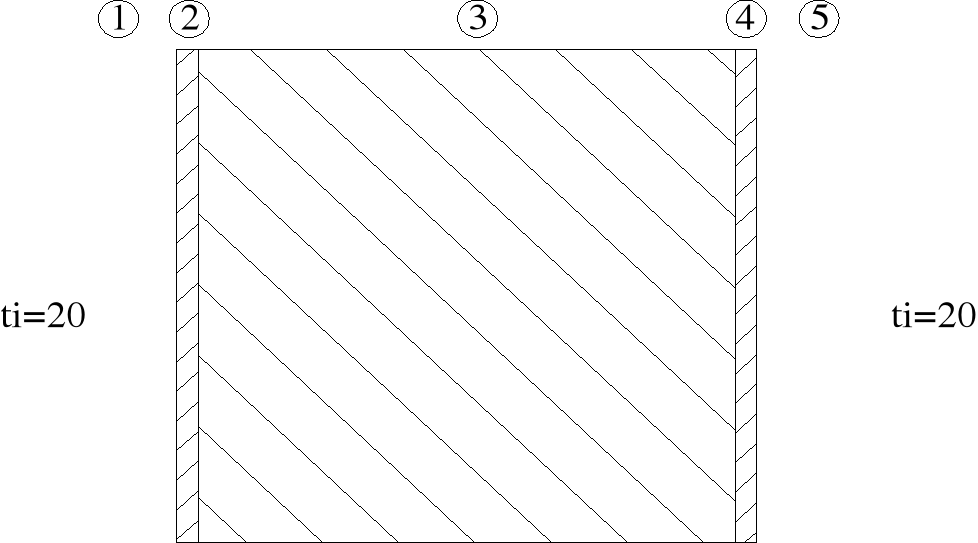

Ściana wewnętrzna Sw-15.

Nr	Rodzaj warstwy	D	λ	R
1	Powierzchnia wewnętrzna	-	-	0,13
2	Tynk cementowo wapienny	0,015	0,82	0,018
3	Cegła kratówka	0,12	0,56	0,214
4	Tynk cementowo wapienny	0,015	0,82	0,018
5	Powierzchnia wewnętrzna	-	-	0,13
			Suma	0,51
			U	1,96

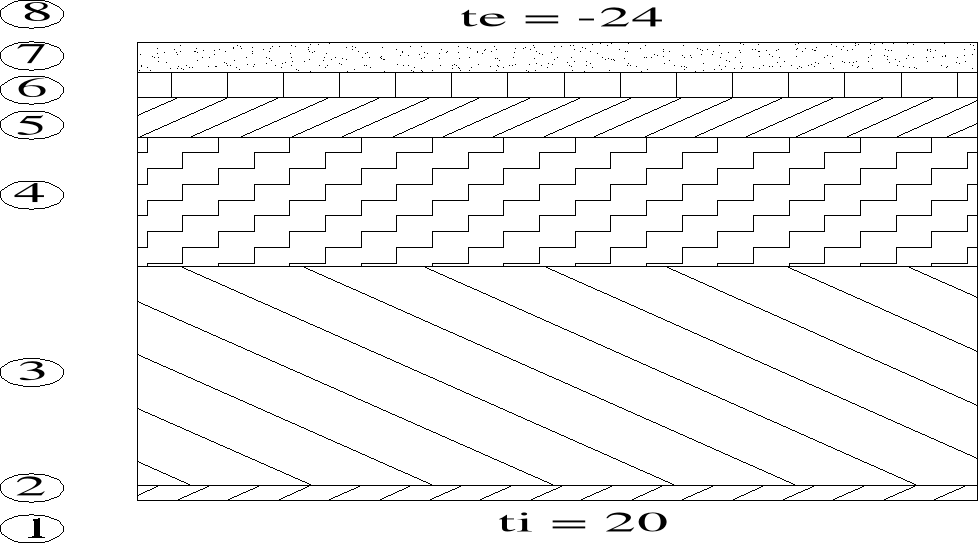

Stropodach niewentylowany Std-44,5.

Nr	Rodzaj warstwy	D	λ	R
1	Powierzchnia wewnętrzna	-	-	0,10
2	Tynk cementowo wapienny	-	-	-
3	Akerman	0,22	-	0,26
4	Styropian	0,13	0,045	2,89
5	Gładź cementowa	0,04	1,00	0,04
6	Deski dębowe	0,025	0,22	0,114
7	Papa	0,03	0,18	0,017
8	Powierzchnia zewnętrzna	-	-	0,04
			Suma	3,461
			U	0,289

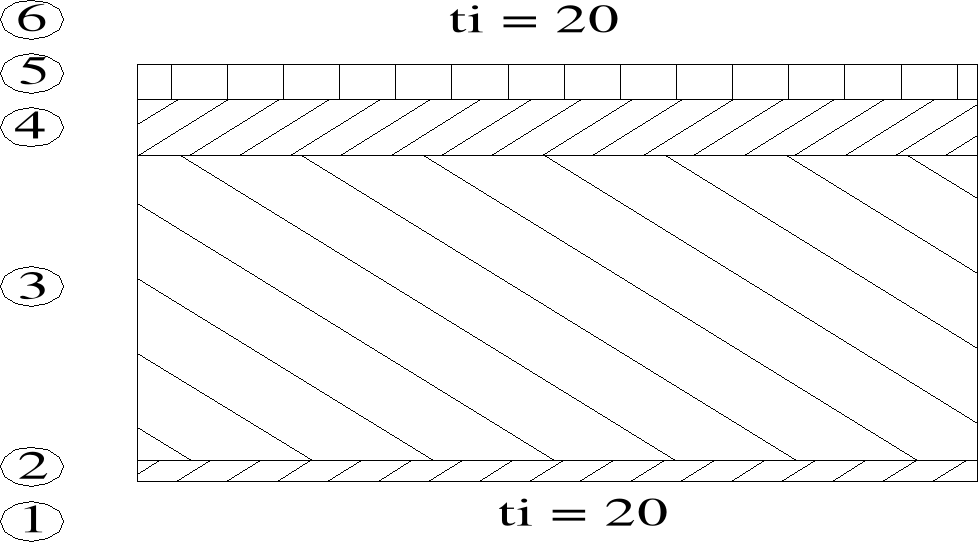

Stropu pomiędzy parterem 1 piętrem St-27,5

Nr	Rodzaj warstwy	D	λ	R
1	Powierzchnia wewnętrzna	-	-	0,10
2	Tynk cementowo wapienny	-	-	-
3	Akerman	0,22	-	0,26
4	Gładź cementowa	0,015	1,0	0,015
5	Deski dębowe	0,025	0,22	0,114
6	Powierzchnia wewnętrzna	-	-	0,10
			Suma	0,589
			U	1,698

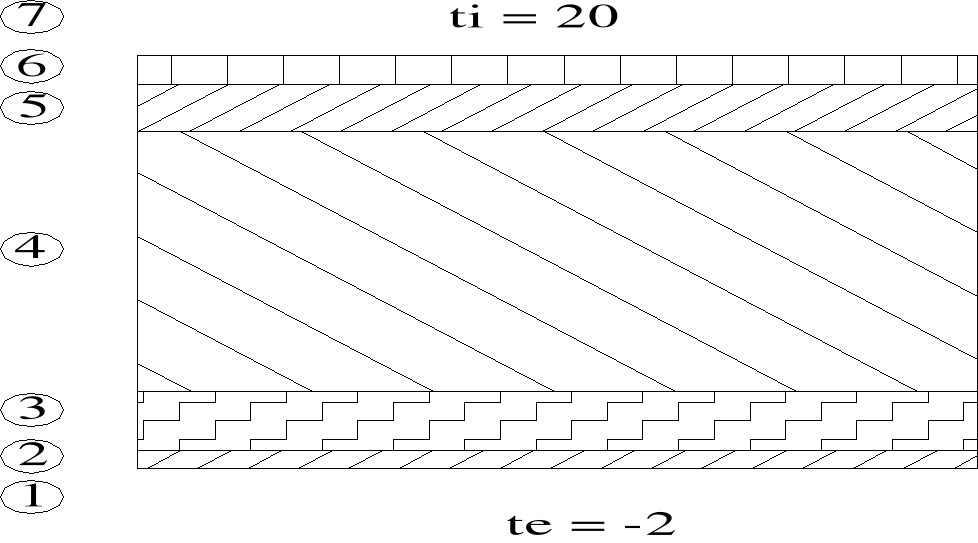

Stop pomiędzy piwnicą a parterem p-32,5

Nr	Rodzaj warstwy	D	λ	R
1	Powierzchnia wewnętrzna	-	-	0,17
2	Tynk cementowo wapienny	0,015	0,82	0,018
3	Styropian	0,05	0,045	1,11
4	Akerman	0,22	-	0,26
5	Gładź cementowa	0,015	1,0	0,015
6	Deski dębowe	0,025	0,22	0,114
7	Powierzchnia wewnętrzna	-	-	0,04
			Suma	1,73
			U	0,578

Załącznik 2 : Zapotrzebowanie na moc cieplną ogrzewanych pomieszczeń

Kubatury pomieszczeń

001 V = 3,5*4,85*2,7 = 46 m³

002 V = 3,5*6,5*2,7 = 61,5 m³

003 V = 4,1*4,0*2,7 = 44 m³

004 V = 4,35*2,7*4,1 + 1,1*1,15*2,7 = 51,5 m³

005 V = 2,85*2,7*2,85 + 1,25*2,7*1,7 = 28 m³

101 V = 3,5*4,85*2,7 = 46 m³

102 V = 2,75*6,5*2,7 + 1,6*5,0*2,7 = 70 m³

103 V = 3,5*5,0*2,7 = 47 m³

104 V = 1,15*3,0*2,7 + 4,15*3,35*2,7 + 0,95*1,35*2,7 = 50 m³

105 V = 2,85*2,85*2,7 = 22 m³

Współczynniki przenikania

Sz-44 U = 0,280 W/m²K

Sw-40 U = 1,29 W/m²K

Sw-15 U = 1,96 W/m²K

St-27,5 U = 1,698 W/m²K

p-32,5 U = 0,578 W/m²K

Std-44,5 U = 0,289 W/m²K

Od-15 U = 2,00 W/m²K

Dzd U = 2,6 W/m²K

Dwd U = 5,1 W/m²K

Temperatura zewnętrzna (t_e ): - 24^oC

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaop. ciepła	Uwagi
				m^2	W/m^2K		K		W		W
001	Sz-44	11,7	0,28	44	144,1		d1=0,15 d2=(0-0,05) /2=-0,025		3,9*3,0
Kuchnia	Sz-44	11,4	0,28	44	140,4					5,15*3,0 - 4,05
ti = 20^oC	Od-15	4,05	2,0	44	356,4					1,2*1,5+1,5*1,5
	Sw-40	6,0	1,29	-4	-31,0					2,0*3,0
	p-32,5	20,0	0,578	22	254,3					3,9*5,15
					864,2	1,125

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaop. ciepła	Uwagi
				m^2	W/m^2K		K		W		W
002	Sz-44	16,1	0,28	44	198,4		d1=0,15 d2=(0-0,05) /2=-0,025		6,8*3,0 - 4,3
Pokój	Od-15	4,3	2,0	44	378,4					1,5*1,5 + 0,9*2,3
ti = 20^oC	Sz-44	9,0	0,28	44	110,9					3,9*3,0 - 2,7
	Od-15	2,7	2,0	44	237,6					1,8*1,5
	p-32,5	26,5	0,578	22	337,0					6,8*3,9
					1262,3	1,125

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaopatrz ciepła	Uwagi
				m^2	W/m^2K		K		W		W
003	Sz-44	11,1	0,28	44	136,7		d1=0,15 d2=(-0,5-0,1) /2=-0,075		4,3*3,0 - 1,8
Pokój	Od-15	1,8	2,0	44	158,4					1,2*1,5
ti = 20^oC	Sz-44	10,9	0,28	44	134,3					4,55*3,0 - 2,7
	Od-15	2,7	2,0	44	237,6					1,8*1,5
	p-32,5	19,6	0,578	22	249,2					4,3*4,55
					916,2	1,075

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaopatrz ciepła	Uwagi
				m^2	W/m^2K		K		W		W
004	Sz-44	8,5	0,28	44	104,7		d1=0,15 d2=-0,1		2,35*3,0 +1,5*2,15-1,8
Przedpokój	Dzd	1,8	2,6	44	205,9					0,9*2,0
ti = 20^oC	Sw-15	4,2	1,96	-4	-33,0					4,55*3,0 - 2,7
	Sw-15	2,05	1,96	-4	-16,1					1,8*1,5
	Dwd1	1,4	5,1	-4	-28,6					4,3*4,55
	Sw-15	1,7	1,96	22	73,3			1,1*3,0 - 1,6
	Dwd	1,6	2,6	22	91,5			0,8*2,0
	Sw-15	6,2	1,96	22	267,3			(3,15*1,5)+(1,95*0,5*1,5)
	p-32,5	20,5	0,578	22	260,7			4,5*4,55
					925,7	1,05

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaopatrz ciepła	Uwagi
				m^2	W/m^2K		K		W		W
005	Sz-44	9,5	0,28	48	127,7		d1=0,15 d2=(-0,5-0,1)/2=-0,075		3,15*3,0
Łazienka	Sz-44	13,6	0,28	48	183,5					4,55*3,0
ti = 24^oC	Sw-40	6,0	1,29	4	31,0					2,0*3,0
	Sw-15	4,2	1,96	4	33,0					1,4*3,0
	St-27,5	2,8	1,698	-4	19,0					2,0*1,4
	Sw-15	6,2	1,96	26	316,0			(1,5*3,15)+(1,5*0,5*1,95)
	Sw-15	2,05	1,96	4	16,1			1,15*3,0 - 1,4
	Dwd	1,4	5,1	4	28,6			0,7*2,0
	p-32,5	12,7	0,578	4	29,4			3,15*3,15+1,4*2,0
					784,3	1,075

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaopatrz ciepła	Uwagi
				m^2	W/m^2K		K		W		W
101	Sz-44	11,7	0,28	44	144,1		d1=0,05 d2=(0-0,05)/2=-0,025		3,9*3,0
Pokój	Sz-44	11,4	0,28	44	140,4					5,15*3,0 - 4,05
ti = 20^oC	Od-15	4,05	2,0	44	356,4					1,2*1,5+1,5*1,5
	Std-44,5	20,0	0,289	44	254,3					3,9*5,15
					895,2	1,025

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaopatrz ciepła	Uwagi
				m^2	W/m^2K		K		W		W
102	Sz-44	18,6	0,28	44	229,1		d1=0,05 d2=(0-0,05)/2=-0,025		6,8*3,0 - 1,8
Pokój	Od-15	1,8	2,0	44	158,4					1,5*1,2
ti = 20^oC	Sz-44	11,3	0,28	44	139,2					4,65*3,0 - 2,7
	Od-15	2,7	2,0	44	237,6					1,8*1,5
	Std-44,5	29,2	0,289	44	371,3					6,8*3,05+1,6*5,3
					1135,6	1,025

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaopatrz ciepła	Uwagi
				m^2	W/m^2K		K		W		W
103	Sz-44	15,9	0,28	44	195,9		d1=0,05 d2=(-0,5-0,1)/2=-0,075		5,3*3,0
Pokój	Sz-44	8,7	0,28	44	107,2					3,8*3,0 - 2,7
ti = 20^oC	Od-15	2,7	2,0	44	237,6					1,8*1,5
	Std-44,5	20,1	0,289	44	255,6					5,3*3,8
					796,3	0,975

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaopatrz ciepła	Uwagi
				m^2	W/m^2K		K		W		W
104	Sz-44	10,5	0,28	44	129,4		d1=0,05 d2=(-0,5-0,1)/2=-0,075		3,5*3,0
Przedpokój	Sz-44	3,1	0,28	44	38,2					1,4*3,0 - 1,1
ti = 20^oC	Od-15	1,1	2,0	44	96,8					0,9*1,2
	Sw-15	9,5	1,96	-4	-74,5					3,15*3,0
	Sw-15	8,1	1,96	-4	-63,5					3,15*3,0 - 1,4
	Dwd	1,4	5,1	-4	-28,6			0,7*2,0
	St-27,5	2,8	1,698	-4	-19,0			2,0*1,4
	Std-44,5	21,6	0,289	44	274,7			1,4*3,15+3,5*4,55+1,5*0,85
					353,5	0,975

Numer pomieszczenia	Symbol	Powierzchnia	U	ti - te	Strata ciepła	1 + ∑d	Zaopatrz ciepła	Uwagi
				m^2	W/m^2K		K		W		W
105	Sz-44	9,5	0,28	48	127,7		d1=0,05 d2=(-0,5-0,1)/2=-0,075		3,15*3,0
Łazienka	Sz-44	9,5	0,28	48	127,7					3,15*3,0
ti = 24^oC	Sw-15	9,5	1,96	4	74,5					3,15*3,0
	Sw-15	8,1	1,96	4	63,5					3,15*3,0-1,4
	Dwd	1,4	5,1	4	28,6					0,7*2,0
	Std-44,5	10,0	0,289	48	138,7			3,15*3,15
					560,7	0,975

pomieszczenie	straty ciepła [W]
001 Kuchnia	1246,4
002 Pokój	1786,6
003 Pokój	1247,1
004 Przedpokój	1278,9
005 Łazienka	1048,1
101 Pokój	1191,8
102 Pokój	1581,2
103 Pokój	1056,5
104 Przedpokój	642,7
105 Łazienka	707,7

Załącznik 3: Dobór kotła oraz powierzchnia źródła ciepła, przekrojów kanałów spalinowych i wentylacyjnych

kotły żeliwne

rozdział dolny

Wymagana powierzchnia ogrzewalna kotła:

Kocioł żeliwny KZ-3K-5

Wymagana moc znamionowa kotła:

Powierzchnia przekroju komina:

Minimalne wymiary jakie możemy przyjąć to 20x20, więc:

Minimalne pole przekroju kanału nawiewnego:

Minimalne wymiary kanału nawiewnego wynoszą 21x21 więc takie wymiary przyjmuję.

Minimalne pole przekroju kanału wywiewnego:

Minimalne wymiary kanału nawiewnego wynoszą 14x14 więc takie wymiary przyjmuję.

Roczne zapotrzebowanie na paliwo dla kotłowni opalanych paliwem stałym:

Przyjęte dla Białegostoku, ponieważ leży najbliżej Suwałek.

Czas ogrzewania 7 dni w tygodniu.

8 godzin przerwy ogrzewania w ciągu doby

dla węgla

ogrzewanie tradycyjne grzejniki prawidłowo usytuowana w pomieszczeniu

instalacja z przewodami w dobrym stanie technicznym

dla systemów grzewczych z centralnym systemem regulacji, bez automatyki pogodowej i bez zaworów termostatycznych

Powierzchnia składu paliwa:

dodatek uwzględniający drogę komunikacyjną

gęstość nasypowa węgla

wysokość składowania węgla

Powierzchnia składu żużla:

ilość składowanego żużla i popiołu

dodatek uwzględniający drogę komunikacyjną

okres składowania żużla

gęstość żużla i popiołu

wysokość składowania żużla

liczba dni sezonu grzewczego

Liczba pojemników na składowanie żużla:

pojemność pojemnika

2 pojemniki muszą być

Załącznik 4: Dobór średnic przewodów

Działka numer 1

Strumień wody dopływającej do grzejnika:

Następnie dobieramy średnicę rury i odczytujemy wartości:

Straty liniowe na odcinku:

Suma współczynników oporów miejscowych występujących na odcinku:

Straty miejscowe:
wartość odczytana z wykresu dla wartości

Całkowite straty na odcinku:

Działki	Q	G	L	D	V	R	R*L	suma miejs	Z1	Z	R*L+Z
Nr	W	kg/s	m	mm	m/s	Pa/m	Pa	-	Pa	Pa
1	1000	0,0119	3,7	15	0,062	5,3	19,6	18,5	2,1	38,9	58,5
2	3760	0,0449	10,3	25	0,079	4,6	47,4	4,8	3,4	16,3	63,7
3	5590	0,0668	4,8	25	0,122	10,3	49,4	0,5	7,6	3,8	53,2
4	9410	0,1124	7,9	40	0,087	3,2	25,3	7	4,8	33,6	58,9
5	11820	0,1412	4	40	0,11	5	20,0	4,5	6,2	27,9	47,9
6	700	0,0084	3,2	15	0,046	2,7	8,64	18,5	1,1	20,35	29,0
7	2060	0,0246	6	20	0,073	5,1	30,6	2	2,6	5,2	35,8
8	1000	0,0119	2,7	15	0,062	5,3	14,3	18,5	1,95	36,1	50,4
9	1060	0,0127	3,8	15	0,067	6	22,8	18,5	2,3	42,6	65,4
10	1830	0,0219	9,8	20	0,063	3,8	37,2	7,5	2,05	15,4	52,6
11	550	0,0066	3,4	15	0,03	1,7	5,8	18,5	0,5	9,3	15,0
12	1280	0,0153	0,9	15	0,08	8,2	7,4	18,5	3,3	61,1	68,4
13	3820	0,0456	10,1	25	0,079	4,5	45,5	6,5	3,2	20,8	66,3
14	1250	0,0149	1,5	15	0,077	7,9	11,9	18,5	3,1	57,4	69,2
15	790	0,0094	3	15	0,039	2,3	6,9	18,5	0,93	17,2	24,1
16	1780	0,0213	6	20	0,061	3,3	19,8	2	1,9	3,8	23,6
17	1200	0,0143	1,5	15	0,073	7,3	11,0	18,5	2,6	48,1	59,1
18	580	0,0069	5,2	15	0,034	1,8	9,4	18,5	0,6	11,1	20,5
19	2410	0,0288	11,1	20	0,092	6,4	71,0	10	4,2	42,0	113,0
20	1050	0,0125	1,3	15	0,066	5,9	7,7	16	2,2	35,2	42,9
21	1360	0,0162	2,85	15	0,094	9,6	27,4	0,5	4,3	2,2	29,5
22	650	0,0078	1,3	15	0,041	2,35	3,1	16	0,93	14,9	17,9
23	710	0,0085	4	15	0,045	2,9	11,6	18	1,05	18,9	30,5

Załącznik 8: Armatura: czwórniki, trójniki, kolana oraz zawory kulowe

Działki	Uwagi
Nr
1	czwórnik z: 3,0 p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
2	trójnik z: 1,5 p: 2,0 2x łuk: 0,5
3	trójnik przelot z: 0 p: 0,5
4	trójnik przeciwprąd z: 3,0 p: 3,0 kolano x2: 0,5
5	kolano x2: 1,0 kocioł: 2,5
6	czwórnik z: 3,0 p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
7	czwórnik przelot z: 1,0 p: 1,0
8	czwórnik z: 3,0 trójnik p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
9	czwórnik z: 3,0 trójnik p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
10	trójnik z: 1,5 p: 2,0 łuk x8: 0,5
11	czwórnik z: 3,0 trójnik p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
12	czwórnik z: 3,0 trójnik p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
13	trójnik z: 1,5 p: 2,0 łuk x6 : 0,5
14	czwórnik z: 3,0 p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
15	czwórnik z: 3,0 p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
16	czwórnik przelot z: 1,0 p: 1,0
17	czwórnik z: 3,0 trójnik p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
18	czwórnik z: 3,0 trójnik p: 3,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
19	trójnik przeciwprąd z: 3,0 p: 3,0 łuk x8: 0,5
20	trójnik odnoga z: 1,5 p: 2,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
21	trójnik przelot z: 0 p: 0,5
22	trójnik odnoga z: 1,5 p: 2,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5
23	trójnik x2 z:1,5 p:2,0 obejście: 0,5 grzejnik: 2,5 zawór: 8,5 2x odsadzka: 0,5 łuk 0,5

Załącznik 5: Dobór elementów dławiących (kryz).

Wielkość ciśnienia czynnego:

Suma strat dla obiegu 1:

Obliczam błąd
który nie powinien przekraczać

OK.

Suma strat dla obiegu 6:

ŹLE

Obliczam nadmiar ciśnienia do zdławienia:

Obliczam średnicę kryzy dławiącej:

Dobieram kryzę

obieg	∆pcz	∆pcał	δ	∆pnad	dkr obl	dkr
Nr.	Pa	Pa	%	Pa	mm	mm
1	293,0	282,2	3,7%	-	-	-
6	293,0	252,7	13,8%	40,3	6,97	7,0
8	596,2	309,9	48,0%	286,2	5,10	5,5
9	596,2	324,9	45,5%	271,3	5,32	5,5
11	293,0	227,7	22,3%	65,4	5,47	5,5
12	293,0	281,1	4,1%	-	-	-
14	293,0	242,2	17,3%	50,8	8,79	9,0
15	293,0	197,1	32,7%	95,9	5,96	6,0
17	596,2	255,7	57,1%	340,5	5,35	5,5
18	596,2	217,1	63,6%	379,1	3,62	4,0
20	454,7	203,8	55,2%	250,9	5,40	5,5
22	596,2	208,4	65,0%	387,8	3,81	4,0
23	757,8	221,0	70,8%	536,9	3,67	4,0

Załącznik 6: Dobór wielkości grzejników ogniowych żeliwnych

Pion 4, kondygnacja 1, pomieszczenia 003 Dobieram grzejniki żeliwne T1

- współczynnik uwzględniający nieliniową zmianę temperatury wody w grzejniku

- dla grzejników typu T1

Odczytuję wartość zysk mocy cieplnej dla gładkich rur stalowych pionowych, dla wody zasilającej:

i
wartość ta wynosi:

oraz dla wody powracającej:

i
wartość ta wynosi:

Wysokość pionów wynosi
, więc wyliczam zyski ciepła od pionów wody zasilającej i powrotnej.

Obliczam rzeczywistą wartość grzejnika:

Strata temperatury na zasilaniu:

Obliczam różnicę temperatury zasilenia i powrotu w grzejniku:

Obliczam średnią arytmetyczną różnice temperatur czynnika grzejnego i powietrza:

Określenie wielkości grzejnika T1:

- współczynnik uwzględniający sposób usytuowania grzejnika, (przy ścianach zewnętrznych, oknach, drzwiach balkonowych)

- współczynnik uwzględniający sposób podłączenia, (zasilanie górą, odpływ dołem)

- współczynnik uwzględniający sposób osłonięcia grzejnika, (L=150 mm)

Dobieram 12

Pion	Kond/pom	dpionu	Qstr	ti	∆tz	∆tp	X	ε∆t	Qzys	Qg rzecz	G dział	Δtz	tz	∆tgrzej	∆tarytm	n	N
-	-	mm	W	ºC	K	K	-	-	W	W	kg/s	K	ºC	K	K	szt	szt
4	1 / 002	-	1000	20	50,00	30	0,6	0,969	0	1000	-	-	70	20,00	40,00	12,46	12
4	1 / 003	20	700	20	50,00	30	0,6	0,969	178,2	521,8	0,0246	1,15	70	14,91	42,55	5,73	6
4	2 / 102	20	1000	20	48,85	30	0,614	0,972	0	1000	-	-	68,85	20,00	40,00	12,42	12
4	2 / 103	-	1060	20	48,85	30	0,614	0,972	0	1060	-	-	68,85	20,00	40,00	13,22	13
1	1 / 003	-	550	20	50,00	30	0,6	0,969	0	550	-	-	70	20,00	40,00	6,60	7
1	1 / 004	20	1280	20	50,00	30	0,6	0,969	0	1280	-	-	70	20,00	40,00	16,20	16
3	1 / 001	20	1250	20	50,00	30	0,6	0,969	178,2	1071,8	0,0213	1,33	70	17,15	41,43	12,78	13
3	1 / 002	-	790	20	50,00	30	0,6	0,969	0	790	-	-	70	20,00	40,00	9,70	10
3	2 / 101	20	1200	20	48,67	30	0,616	0,972	0	1200	-	-	68,67	20,00	40,00	15,07	15
3	2 / 102	-	580	20	48,67	30	0,616	0,972	0	580	-	-	68,67	20,00	40,00	6,95	7
2	1 / 005	20	1050	24	46,00	26	0,565	0,961	178,2	871,8	0,0288	0,99	70	16,61	37,70	13,03	13
2	2 / 104	-	650	20	49,01	30	0,612	0,971	0	650	-	-	69,01	19,01	40,49	7,73	8
2	2 / 105	15	710	24	45,01	26	0,578	0,964	135	575	0,0085	2,35	69,01	15,40	38,30	8,16	8

Załącznik 7: Dobór naczynia wzbiorczego typu otwartego.

dla temperatury 10 ºC

dla kotła KZ-3K-4

przyrost objętości właściwej (odczytane z tabelki dla wartości
)

Obliczam minimalną wartość naczynia wzbiorczego w instalacji:

Dobieram naczynie wzbiorcze o pojemności użytkowej 2,5 dm³, pojemność całkowita wynosi 6,0 dm³.

Wymiary D_w=151 mm, A=340 mm i orientacyjnej masie 3,2 kg.

Wewnętrzna średnica rury bezpieczeństwa wynosi:

- wartość znamionowej mocy cieplnej kotła

Wewnętrzna średnica rury wzbiorczej wynosi:

Średnica rury bezpieczeństwa i rury wzbiorczej wynosi 25 mm. Średnica rury sygnalizacyjnej, rury cyrkulacyjnej i odpowietrzającej wynosi 20 mm.

15

---
