Politechnika Lubelska

Laboratorium Urządzeń Elektrycznych

w Lublinie

Nazwisko:

Semestr

Grupa

Rok akad.

Temat ćwiczenia:

Nagrzewanie głównego toru prądowego

Data

Ocena

Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z przebiegiem nagrzewania elementów głównego toru prądowego na przykładzie wyłącznika WIS100.

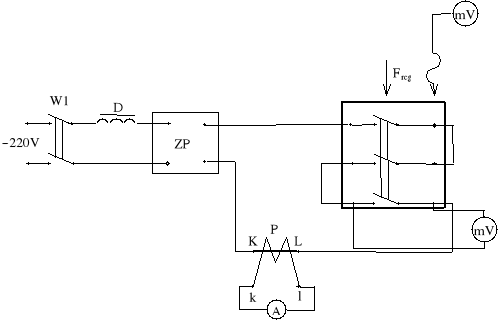

Schemat pomiarowy

0x01 graphic

Termopara 1- pozwala wyznaczyć przebieg zmian temperatury w miejscu przyłącza linkigiętkiej zestyku ruchomego w miejscu zgrzewania z głównym torem

Termopara 2- pozwala wyznaczyć przebieg zmian temperatury najbliżej punktu styczności

(8mm od geometrycznego środka powierzchni styku) ;.

Termopara 3- pozwala wyznaczyć przebieg zmian temp w punkcie odległym o 20mm od geometrycznego środka powierzchni styku (w głównym torze prądowym - styk nieruchomy );

Termopara 4- pozwala wyznaczyć przebieg zmian temperatury w punkcie odległym o

50 mm od geometrycznego środka powierzchni styku (w głównym torze prądowym- styk nieruchomy ) ;

Termopara 5- pozwala wyznaczyć przebieg temperatury w punkcie przyłącza szyny

do zacisku przyłączowego wyłącznika ;

Tabela pomiarowa

Nagrzewanie prądem probierczym Ip = 80A

Lp.

t

T1

T2

T3

T4

T5

ΔU

Rp

s

˚C

˚C

˚C

˚C

˚C

mV

μΩ

1

3

17,5

17,5

17,5

17,5

17,75

0,70

8,75

2

60

22,25

25,75

26,75

22,5

26,5

0,67

8,375

3

120

29,75

20,75

18,5

21,75

18,25

0,68

8,5

4

180

35,25

14,5

20,5

20,5

22,5

0,64

8

5

240

29,75

27,75

29,5

23,25

26,75

0,62

7,75

6

300

28,5

27,5

23,75

25,25

22,5

0,68

8,5

7

360

36,25

25,5

20,75

27,25

21

0,64

8

8

420

41,75

19,75

25,75

26,25

26,75

0,58

7,25

9

480

42,75

21,5

27,25

27,25

27,75

0,48

6

10

540

35,75

31,75

31,75

27,75

30,25

0,58

7,25

11

600

32,25

37,5

30,5

29,25

27,5

0,58

7,25

12

660

32,75

36,25

30,25

29,5

27,75

0,59

7,375

13

720

35,25

39,75

33,25

31,75

29,5

0,55

6,875

14

780

46,75

23,25

29,75

30,75

30,75

0,56

7

15

840

43,5

31,25

25,5

33

26,25

0,57

7,125

16

900

43,75

31,5

25,75

33,5

26,75

0,58

7,25

17

960

44,75

33,25

30,25

32,75

29,75

0,59

7,375

18

1020

42,25

35,75

35,75

33,25

33,75

0,69

8,625

19

1080

47,75

28,75

29

27,25

31

0,56

7

20

1140

46,75

33,5

26,25

35,25

28,25

0,58

7,25

21

1200

43,75

38,75

37,75

34,25

35,75

0,62

7,75

22

1260

47,75

35,5

36,25

34,5

35,5

0,60

7,5

23

1320

51,25

30,75

31,25

28,75

33,25

0,65

8,125

24

1380

51,25

30,75

31,75

29,5

33,75

0,60

7,5

25

1440

51,75

34,25

37,25

35,75

36,75

0,59

7,375

26

1500

45,75

40,5

39,5

36,5

37,75

0,63

7,875

27

1560

53,75

32,75

37,5

37,25

37,25

0,66

8,25

28

1620

55,25

30,5

35,75

36,75

37,25

0,63

7,875

29

1680

54,75

30,25

35,75

35,75

37,25

0,57

7,125

30

1740

43,75

42,25

37,75

38,75

35,75

0,61

7,625

31

1800

52,75

36,75

31,75

36,5

30,75

0,62

7,75

Wzory i przykłady obliczeń:

ΔU- spadek napięcia na rezystancji przejścia

Ip- prąd probierczy

Rp - rezystancja przejścia

0x01 graphic

Tabela pomiarowa

Nagrzewanie prądem probierczym Ip = 120A

Lp.

t

T1

T2

T3

T4

T5

ΔU

Rp

s

˚C

˚C

˚C

˚C

˚C

mV

μΩ

1

1860

52,75

39,25

34,5

39,75

33,75

0,67

8,375

2

1920

35,75

45,75

38,75

39,75

36,75

0,70

8,75

3

1980

66,75

43,5

43,75

42,75

43,25

0,68

8,5

4

2040

69,75

47,25

42,25

44,75

37,75

0,71

8,875

5

2100

66,75

57,75

59,25

52,75

51,75

0,69

8,625

6

2160

69,75

55,75

53,25

50,75

51,25

0,69

8,625

7

2220

87,75

29,75

47,75

36,5

47,75

0,70

8,75

8

2280

86,75

46,75

46,5

27,75

39,75

0,74

9,25

9

2340

83,75

53,75

41,75

54,75

36,75

0,78

9,75

10

2400

69,25

59,75

52,75

54,75

49,25

0,82

10,25

11

2460

91,75

47,75

49,75

27

46,75

0,77

9,625

12

2520

85,75

59,75

53,75

55,75

49,25

0,70

8,75

13

2580

78,75

79,75

63,75

74,75

75,75

0,74

9,25

14

2640

101,75

38,25

55,75

51,25

55,75

0,76

9,5

15

2700

67,75

71,75

59,75

59,25

54,75

0,74

9,25

16

2760

95,75

55,75

54,5

43,25

45,25

0,75

9,375

17

2820

85,75

73,25

71,75

65,75

63,75

0,74

9,25

18

2880

95,75

63,75

58,75

60,75

53,25

0,74

9,25

19

2940

95,75

66,75

59,25

60,75

55,75

0,71

8,875

20

3000

81,75

83,75

63,75

67,25

63,25

0,73

9,125

21

3060

75,25

73,75

63,25

62,75

58,75

0,72

9

22

3120

107,75

57,25

63,75

62,75

61,75

0,71

8,87

23

3180

83,75

85,75

66,75

68,75

63,75

0,71

8,875

24

3240

99,75

67,75

61,75

63,75

55,25

0,72

9

25

3300

79,75

79,25

65,75

63,75

59,75

0,73

9,125

26

3360

101,75

69,75

62,75

63,75

57,75

0,68

8,5

27

3420

94,75

74,75

69,25

67,25

63,75

0,70

8,75

28

3480

101,75

69,75

61,75

65,75

55,25

0,70

8,75

29

3540

111,75

63,75

67,75

65,75

63,75

0,70

8,75

30

3600

95,75

75,75

71,75

67,75

67,75

0,70

8,75

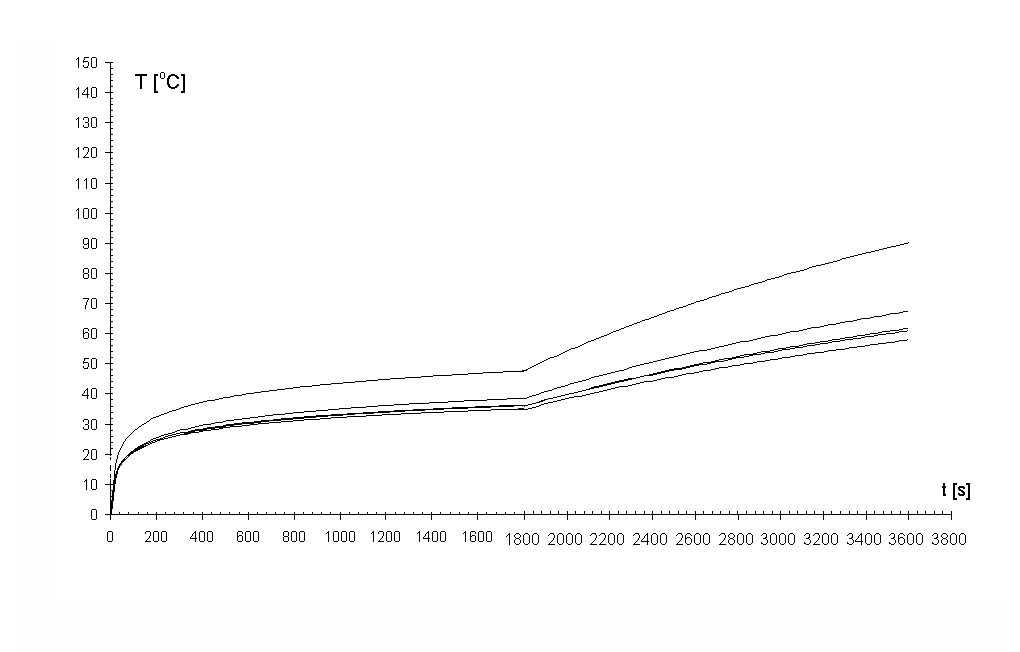

0x08 graphic

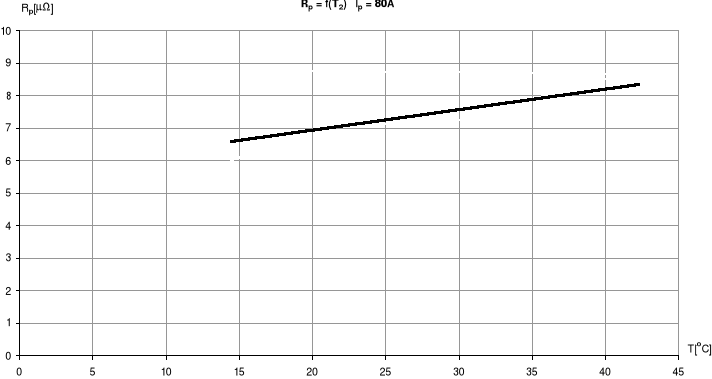

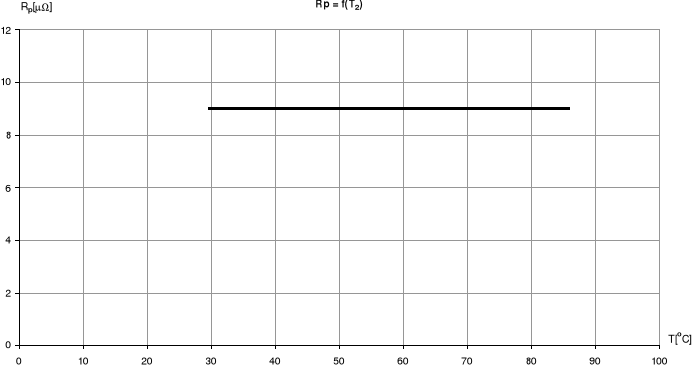

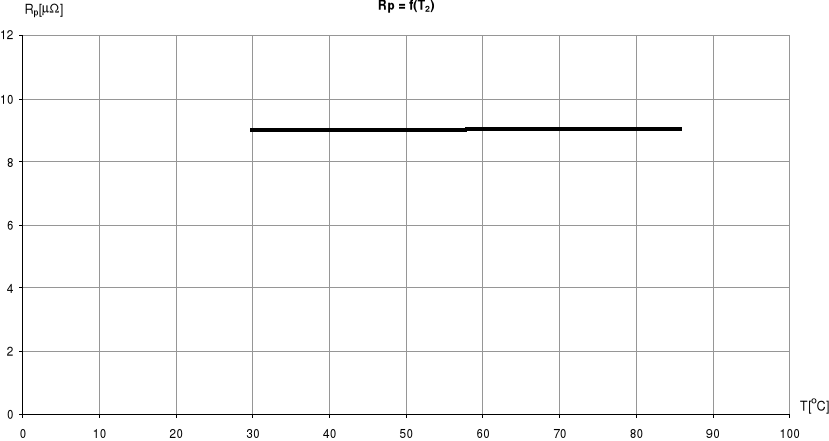

Wykesy dla termopary 2.

0x08 graphic

0x08 graphic
Wnioski

Ćwiczenie pozwoliło na określenie warunków cieplnych pracy elementów składowych wyłącznika poprzez zastosowanie termopar wycechowanych w taki sposób , aby można było określić na podstawie mierzonego spadku napięcia temperatury w określonych miejscach wyłącznika .Najwyższą temperaturę przy prądzie 80A uzyskano dla termopary T1=55,25ºC.Natomiast przy prądzie 120A T1= 111,75ºC.

Z przeprowadzonych pomiarów wynika, że przy nagrzewaniu prądem 80A rezystancja przejścia nieznacznie wzrasta. Rośnie też spadek napięcia na styku wyłącznika. Przy nagrzewaniu prądem 120A rezystancja ta jest praktycznie stała i niezależna od temperatury.

.

0x01 graphic

0x01 graphic
