Zakład Pojazdów Samochodowych

i Silników Spalinowych

Wydział Budowy Maszyn i Lotnictwa

POLITECHNIKA RZESZOWSKA

Topczyj Karol

Grupa L-2

II MTD

Rok akad. 2009/2010

Semestr: letni

Laboratorium Silników Spalinowych

Ćwiczenie nr 13

Temat: Bilans cieplny silnika.

1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z metodyką pomiarów podstawowych parametrów silnika na hamowni silnikowej oraz nabycie umiejętności wykonania i opracowania zewnętrznego bilansu cieplnego silnika.

2. Wiadomości ogólne

Bilans cieplny silnika jest to zestawienie rozdziału ciepła doprowadzonego do silnika na pracę użyteczną i poszczególne straty. Wykonuje się go w celu określenia poszczególnych strat i ich wpływu na pracę silnika w różnych warunkach co pozwala ustalić kierunki działań zmierzających do poprawienia wskaźników pracy silnika tj. średniego ciśnienia użytecznego, sprawności indykowanej oraz sprawności ogólnej. Zewnętrzny bilans cieplny silnika opiera się na pomiarach energii mechanicznej oraz energii cieplnej oddawanej przez silnik na zewnątrz.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

4. Przebieg ćwiczenia

Przebieg ćwiczenia dla silnika FSO - 1600

5. Obliczenia i wyniki

Obliczenia dotyczą bilansu cieplnego silnika FSO 1600

Wskazanie
na hamulcu
P

Godzinowe
zużycie
paliwa
G
h

Wysokość
słupka
cieczy
h

Temperatura
zasysanego
powietrza
t
o

Temperatura
spalin
t
sp

Ciśnienie
zasysanego
powietrza
pb

Temperatura
cieczy chło
dzącej
na wejściu
t
we

Temperatura
cieczy chł
odzącej
na wyjściu
t
wy

Strumień
czynnika
chłodzącego
V
ch

[kG]

[kg/h]

[mm]

[°C]

[°C]

[mmHg]

[°C]

[°C]

[dm3/min]

2,6

8,36

21

21,8

432

735

17,8

19,5

22

Moc cieplna doprowadzona do silnika:

0x01 graphic

0x01 graphic

Użyteczna moc cieplna:

0x01 graphic

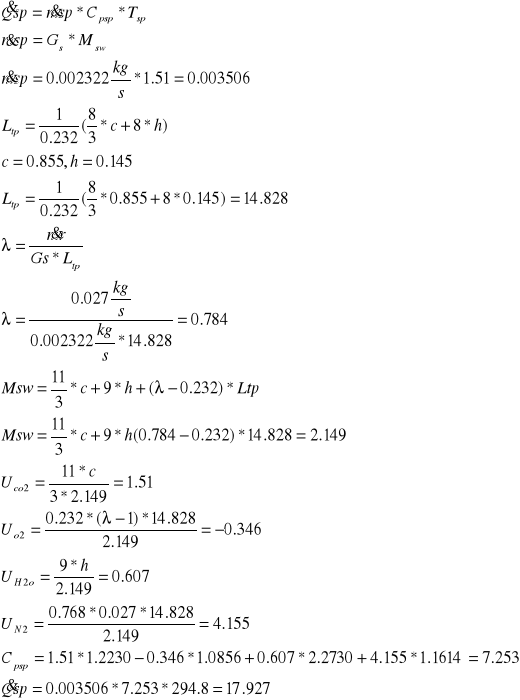

Straty wylotu:

0x01 graphic

Straty chłodzenia:

0x01 graphic

0x01 graphic
0x01 graphic

Bilans mocy cieplnej:

0x01 graphic

Wykres:

0x01 graphic

6. Wnioski

W tym ćwiczeniu badaliśmy bilans cieplny silnika FSO 1600. Przedstawione wyniki uzyskaliśmy na podstawie przeprowadzonych pomiarów. Ciepło użyteczne silnika wynosi 32.995 kW a całkowite ciepło dostarczone do silnika 52.126 kW. Największe straty to straty wylotu wynoszące 17.927 kW, natomiast straty związane z chłodzeniem wynoszą 1.204 kW.
