Uniwersytet Rolniczy im. Hugona Kołłątaja w Krakowie

Wydział Inżynierii Produkcji i Energetyki

Rok studiów: I

Kierunek: Zarządzanie i Inżynieria Produkcji

Temat ćwiczenia:

BADANIE SILNIKÓW ASYNCHRONICZNYCH

Wykonali: Prowadzący:

Data wykonania: Data zaliczenia:

12. 12. 2013r

1. Dane znamionowe silnika

Typ silnika	Pn	Un	In	nn
		kW	V	A	obr/min
Sh 90-8L	0,55	230/400	5,0/2,9	680

Uzwojenie stojana połączone jest w gwiazdę.

2. Wyznaczenie charakterystyk roboczych silnika

1. Pomiary rezystancji uzwojeń stojana w stanie zimnym i po nagrzaniu

2Rf [Ω]
Stan zimny			Po nagrzaniu
26,5	26,6	26,7	30,9	30,8	30,7

2Rf=
=28,7 Ω

R_f =
=14,35 Ω

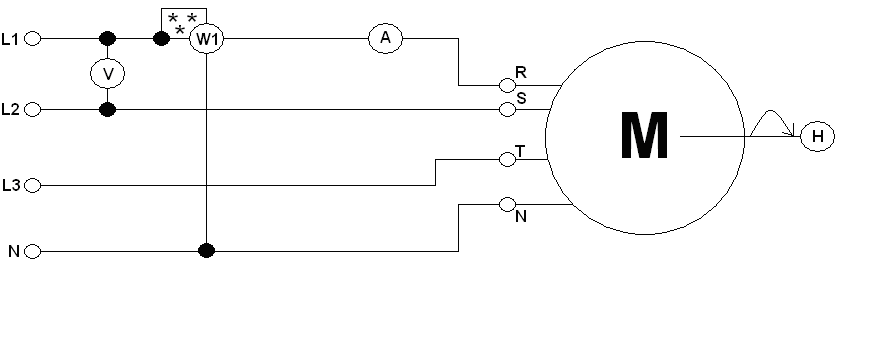

2. Wyznaczenie charakterystyk roboczych silnika dla schematu przedstawionego poniżej

Pierwszy pomiar dokonano dla biegu jałowego, natomiast kolejne przy stopniowym obciążaniu silnika.

Wyniki pomiarów

Lp	U1	I1	PW	n	M
		V	A	W	obr/min	Nm
1	400	2,4	120	738	1,27
2	400	2,41	240	706	4,37
3	400	2,42	280	692	5,30
4	400	2,43	320	680	5,97

Wyniki obliczeń

Lp	P1	cosφ	ΔP0	ΔPobc	ΔP	P2	η	P2/P2n
		W	-	W	W	W	W	-	-
1	360	0,22	112,03	247,97	360	0	0	0
2	720	0,43	112,03	250,04	362,43	357,57	0,5	0,65
3	840	0,5	112,03	252,12	364,15	475,85	0,57	0,87
4	960	0,57	112,03	254,21	366,24	593,76	0,62	1,08

Oznaczenia w tabelach:

U₁ - wskazanie woltomierz

I₁ - wskazanie amperomierza

P_w- wskazanie watomierza

n - wskazanie obrotomierza

M - odczyt momentu obrotowego silnika

P₁ - moc pobierana przez silnik

P₂ - moc oddawana na wale silnika

ΔP - całkowite straty mocy

ΔP₀ - straty jałowe

ΔP_obc - straty obciążeniowe

Przykładowe obliczenia:

P₁= 3* P_w

P₁ =3*120=360 W

cosφ=

cosφ=360/ pierwiastek z 3 * 400 * 2,4 =360/1660,8 = 0,22

ΔP₀ = P₀ - 3 R_f (I_f0)²

ΔP₀ =360-3*14,35*(2,4)²=360-247,97=112,03

ΔP_abc= 3R_f I_f ²

ΔP_abc=3*14,35*5,76=247,97

ΔP= ΔP₀ + ΔP_abc

ΔP=247,97+112,03=360

P₂= P₁- ΔP

P₂=360-360=0

η =

η=357,57/ 720 =0,5
