POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTROTECHNIKI I INFORMATYKI

GR.

LABORATORIUM MIERNICTWA PRZEMYSŁOWEGO

Ćeiczenie Nr 5

Temat : Pomiar temperatury metodami elektrycznymi

Badanie termometrów termoelektrycznych

1. Zdejmowanie charakterystyk symulatora termoelementu typu „J” (FE-CuNi).

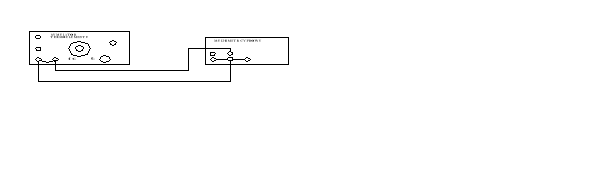

Układ pomiarowy

t	E	E
C	[mV]	[mV]
-50	-2,41	-4,99
-20	-0,98	-3,56
-10	-0,49	-3,07
0	0,01	-2,57
20	1,03	-1,55
30	1,54	-1,30
50	2,59	0,01
80	4,18	1,61
100	5,25	2,68
150	8,00	5,42
200	10,76	8,18
250	13,53	10,95
300	16,30	13,72
350	19,05	16,48
400	22,29	19,23
450	24,56	21,98
500	27,34	24,76
600	33,03	30,45
700	39,05	36,48
800	45,41	42,03
900	51,01	49,19
1000	57,82	55,24
1100	63,64	61,06
1200	69,39	66,80

Temperatura wolnych końców

Symulator o Rw =3Ω

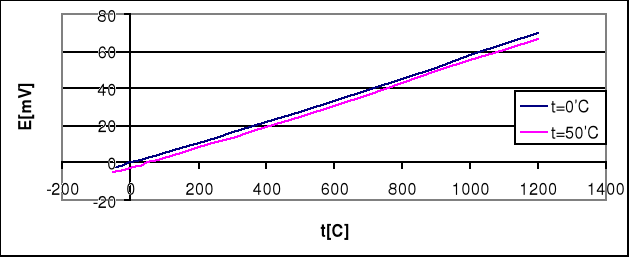

Wykres przedstawiający charakterystykę symulatora.

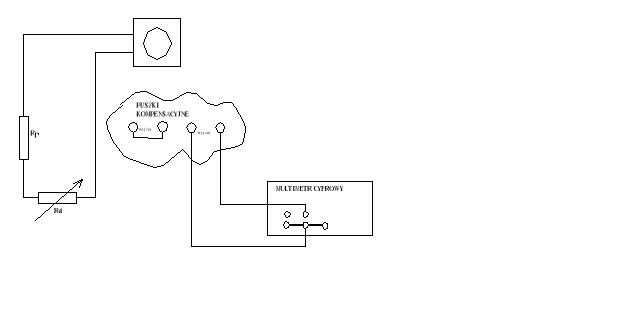

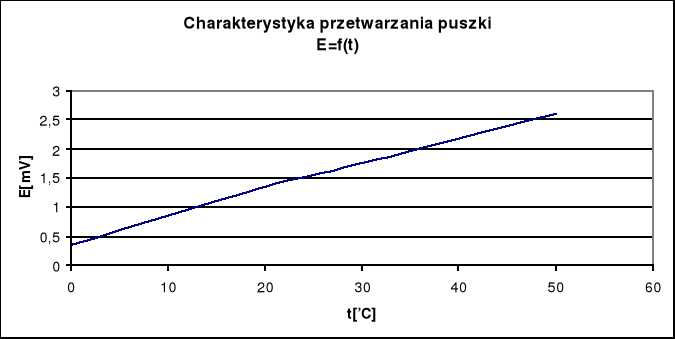

2) Układ pomiarowy do wyznaczania charakterystyki przetwarzania puszki kompensacyjnej

Rd	To	E
Ω	^oC	mV
1,05	0	0,35
1,13	20	1,55
1,16	25	1,55
1,18	30	1,75
1,26	50	2,6

R_sum=Rp+Rd=0,284+1,26

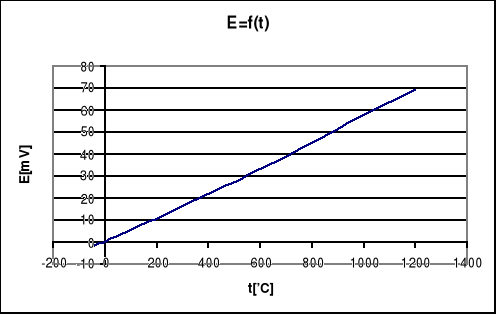

3) Badanie skuteczności kompensacji temperatur wolnych końców

R_Dpuszki=1,26Ω = 50^oC

t	E
		mV
-50	-2,41
-20	-0,49
-10	-0,50
0	0,01
20	1,02
30	1,53
50	2,58
80	4,18
100	5,25
150	7,98
200	10,74
250	13,51
300	16,28
350	19,03
400	21,78
450	24,54
500	27,32
600	33,01
700	39,04
800	45,39
900	51,75
1000	57,80
1100	63,62
1200	69,36

Wnioski:

Przeprowadzone pomiary potwierdzają wiadomości teoretyczne.

Przy pomiarze temperatury za pomocą czujnika termoelektrycznego, bardzo ważne jest zachowanie takiej samej i ściśle określonej temperatury wolnych końców.

Jeżeli nie zapewniamy tego warunku, popełniamy błąd i dla poznania rzeczywistej temperatury badanego obiektu należy uwzględnić poprawkę. W badanym ćwiczeniu zapewnia nam ja puszka kompensacyjna.

Jak widać powoduje ona powstanie sił przeciwnie skierowanej, kompensując błąd temperaturowy wolnych końców niemal całkowicie.
