8.6. POŁĄCZENIE KROKWI NAROŻNEJ Z PŁATWIĄ.

Zaprojektowano oparcie kulawki za pomocą siodełka. Przyjęto siodełko o wymiarach 100x50.

Dobór średnicy d i długości gwoździa l_g

Przyjęto d=5,5mm

Przyjęto l_g=125mm

Sprawdzenie minimalnej grubości elementu

Gęstość dla drewna klasy C30

Wiatę zaliczana się do 2 klasy użytkowania konstrukcji.

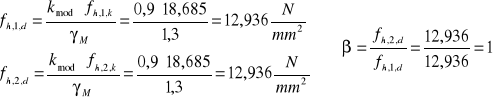

Współczynnik poprawkowy uwzględniający wpływ wilgotności i czasu trwania obciążenia dla drewna litego i klejonego warstwowo, krótkotrwałego obciążenia i 2 klasy użytkowania konstrukcji przyjęto z tabl. 3.2.5. PN-B-03150:2000

Współczynnik materiałowy dla drewna przyjęto z tabl. 3.2.2. PN-B-03150:2000

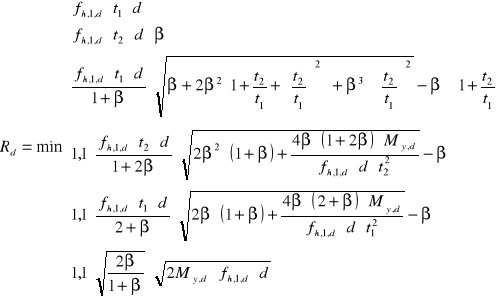

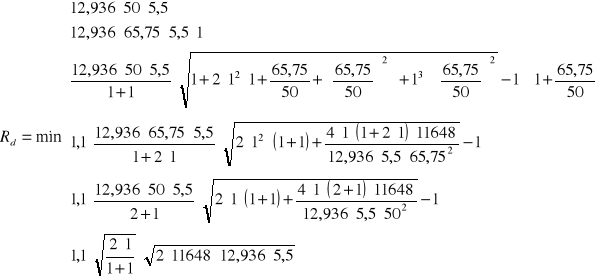

Nośność łączników jednociętych

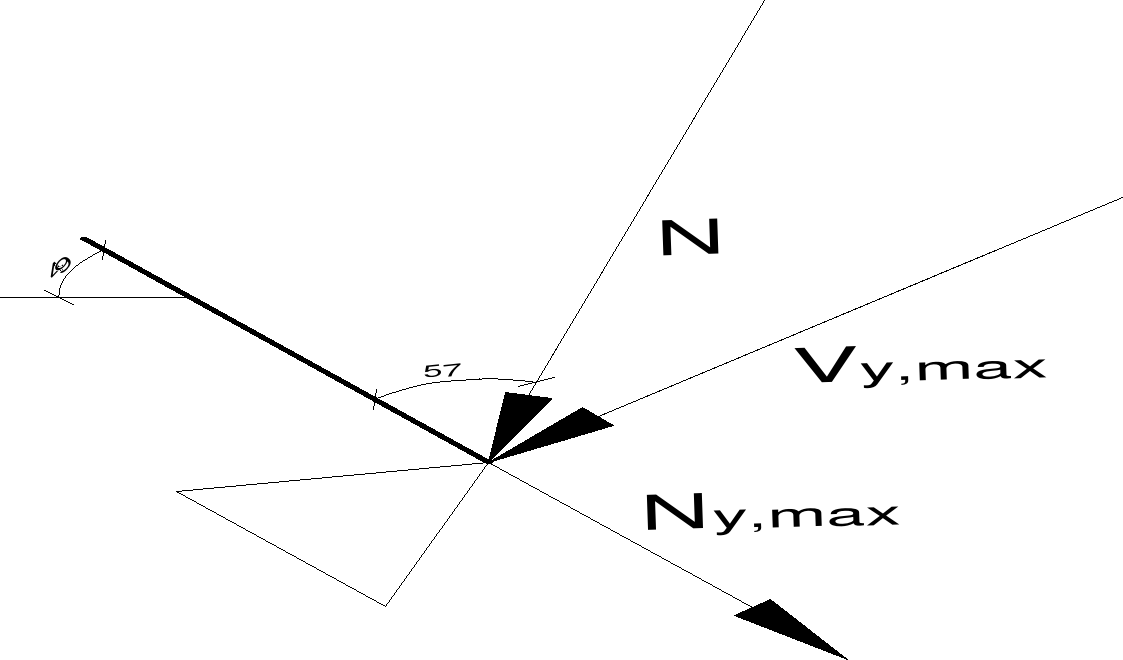

Siła ścinająca

z poz. 4.2.1.

Potrzebna ilość gwoździ

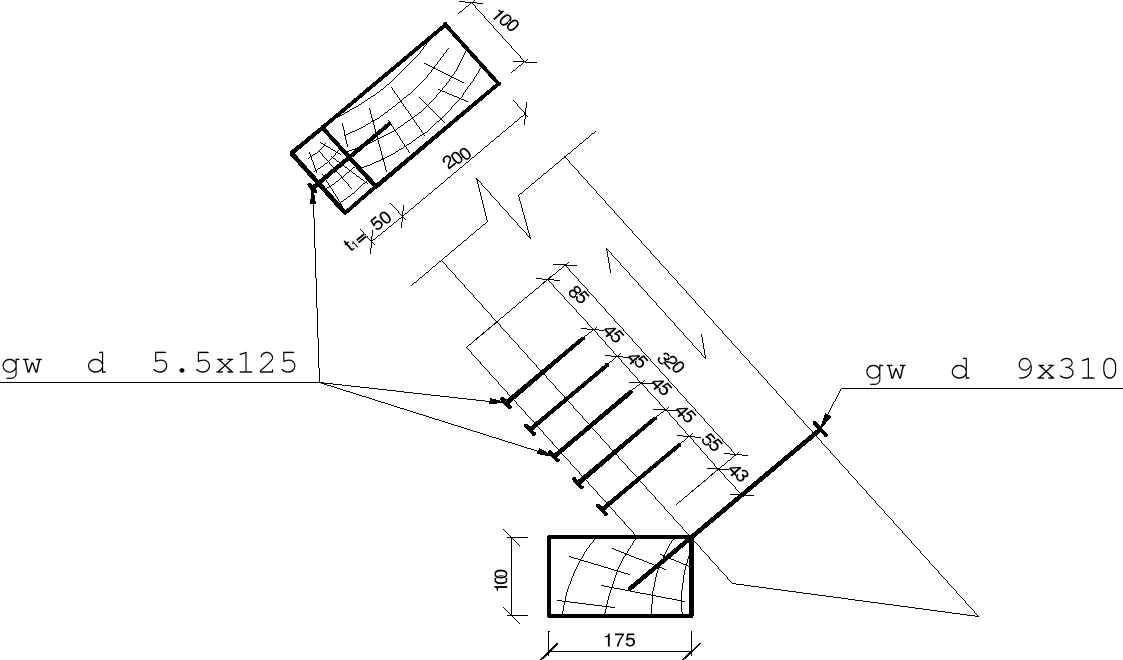

Przyjęto pięć gwoździ okrągłych o średnicy d=5,5mm i długości l_g=125mm.

Odległości równoległe do włókien

Koniec obciążony

Koniec nieobciążony

Krawędź obciążona

Krawędź nieobciążona

Minimalna długość siodełka

Przyjęto l_s=320mm

---
