Sprawozdanie z laboratorium elektroniki w Zakładzie Urządzeń Elektrycznych i Architektury Komputerowej

Temat: Badanie multiplekserów (MUX) i demultiplekserów (DMUX). Sprawozdanie wykonała: Ewa Piotrowska Rok I, gr. II iz17/ I zespół

Data: Ocena: Podpis:

1. Celem ćwiczenia jest poznanie zasad działania i możliwości zastosowań multiplekserów i demultiplekserów, a także poznanie metod projektowania i budowy układów wykorzystujących podane układy do różnych zastosowań w technice cyfrowej.

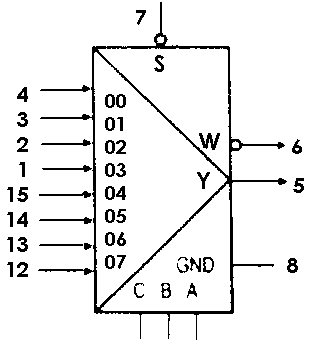

2. Przeprowadzić badanie tablicy ilustrującej działanie multipleksera UCY 74151 posiadającego: 8 wejść informacyjnych, 3 wejścia adresowe, jedno wejście storbujące S o podwyższonym priorytecie oraz 1 wyjście proste Y i 1 zanegowane W.

3. Zrealizować za pomocą multipleksera 74151 układ generujący funkcję logiczną o postaci:

Zapis cyfrowy funkcji:

Funkcja po zminimalizowaniu:

Realizacja z multipleksera:

Zadaną funkcję można zrealizować z 3 bramek i inwertera:

Taka struktura jest jednak nieprogramowalna. Natomiast korzystanie z multipleksera przy zmianie realizowanej funkcji wymaga zaledwie kilku poprawek. Sprawdzić i dołączyć do sprawozdania tablice prawdy przy wykonaniu z MUX i z bramek.

Tablice prawdy: z bramek i z multipleksera

4. Zrealizować za pomocą multipleksera 74151 układ generujący funkcję logiczną o postaci:

Do realizacji funkcji potrzebne są cztery wejścia adresowe, a jest ich trzy. Należy więc wykorzystać w sposób nietypowy jedno z wejść informatycznych.

Tablica prawdy do realizacji zadanej funkcji przedstawia się następująco:

Na wejścia 2, 4, 6, 7 zadajemy sygnał 0, a na wejście 0 - sygnał 1. Do wejścia 5 doprowadzamy sygnał d, a do wejścia 1 i 3 odwrócony sygnał d, co można osiągnąć za pomocą inwertera lub funkcji Pulsar Switches PS. Testowanie polega na sprawdzeniu tablicy wierności pamiętając, że przy wciśniętym PS na d jest „1”, a na d „0” przy puszczonym poziomy zostaną odwrócone.

Tablica schemat układu i prawdy

5. Zbudować układ kombinacyjny opisany funkcją logiczną o postaci:

wykorzystując multiplekser 74151.

Realizacja: sygnał b steruje wejściem A, sygnał c - wejściem B, a sygnał d - wejściem C, więc w dwóch wierszach tablicy prawdy jest taki sam adres. W obrębie tych wierszy wartość funkcji jest albo stałą „1” albo stałą „0” lub też funkcja przyjmuje takie wartości jak sygnał a lub a zanegowane.

Adresy 1 i 6 - stała „1”

Adres 7 - stała „0”

Adresy 0, 2, 3 - sygnał a (0,1)

Adresy 4 i 5 - zanegowany a (1,0)

Tablica prawdy powyższego układu:

6. Funkcje logiczne wielowyjściowe można też realizować za pomocą demultipleksera np. UCY 74137. Należy sprawdzić jego działanie poprzez zdjęcie tablicy wierności.

Tablica wierności

demultipleksera

---
