S P R A W O Z D A N I E

z laboratorium Elektrotechniki

Ćwiczenie 1

Wykonał:

Zakrzewski Maciej III MiBM

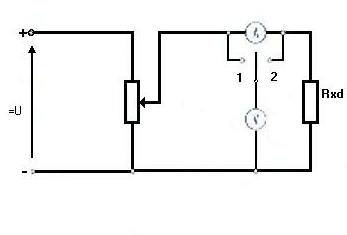

Układ pomiarowy:

1. Układ z dokładnie mierzonym natężeniem

2. Układ z dokładnie mierzonym napięciem

Tabele pomiarowe:

Dla R=10

Układ	Lp	U	I	Rgr	Rx	Rxp	R
				V	A					%
	Z dokładnie mierzony prądem	1	10	0,95	152,73	10,21532	10,52632	0,001391	0,013619
		2	20	1,9	152,73	10,21532	10,52632	0,001391	0,013619
		3	30	2,9	152,73	10,03383	10,34483	0,001342	0,013377
Średnio		20,000	1,917	152,725	10,155	10,466	0,001	0,013538
Z dokładnie mierzonym napięciem	1	10	0,95	215,99	10,21532	10,52632	0,000696	0,00681
		2	20	1,9	215,99	10,21532	10,52632	0,000696	0,00681
		3	30	2,9	215,99	10,03383	10,34483	0,000671	0,006689
Średnio		20,000	1,917	215,986	10,155	10,466	0,001	0,007

Dla R=5887

Układ	Lp	U	I	Rgr	Rx	Rxp	R
				V	A					%
	Z dokładnie mierzony prądem	1	50	0,0085	215,99	5882,042	5882,353	221,9526	3,773393
		2	100	0,0175	215,99	5713,975	5714,286	209,6762	3,669532
		3	150	0,0265	215,99	5660,066	5660,377	205,8097	3,636171
Średnio		100,000	0,018	215,99	5752,028	5752,339	212,479	3,693032
Z dokładnie mierzonym napięciem	1	50	0,009	215,99	5555,245	5555,556	198,3909	3,571236
		2	100	0,018	215,99	5555,245	5555,556	198,3909	3,571236
		3	150	0,0275	215,99	5454,234	5454,545	191,3661	3,508579
Średnio		100,000	0,018	215,986	5521,575	5521,886	196,049	3,550

Wzory i obliczenia:

- z dokładnie mierzonym prądem :

R_x = U_V /J-R_a

R_xp = U_V / I

R_x = R_a

• z dokładnie mierzonym napięciem:

R_x = U_V /J - U_v /R_v

R_xp = U_v / I

R_x = U_v /I -U_v   U_v R_v

δ = R_x / R_x

R_a = 23/I_n n   ,   

R_v = 1000 V I_n

Gdzie:

R_a - rezystancja wewnętrzna amperomierza

R_v - rezystancja wewnętrzna woltomierza

R_x - mierzona rezystancja

R_xp - błąd bezwzględny

δ  błąd względny

U_v - napięcie wskazane przez woltomierz

I - natężenie wskazane przez amperomierz

WNIOSKI:

W układzie z dokładnie mierzonym prądem powinno się mierzyć rezystancje duże tzn. R'x >> Ra , natomiast w układzie z dokładnie mierzonym napięciem powinno się mierzyć rezystancje małe tzn. R'x << Rv

---
