WYKŁAD 5 21/03/2011

DOKUMENTACJA BUDOWLANA

• Elewacje / rzut dachu / przekrój pionowy / wymiarowanie

• Jeśli w budynku jest klatka schodowa, to robimy przez nią przekrój

• Rzut fundamentów

• Z poziomu piwnicy przechodzimy schodkowo do poziomu parteru

• Rzut parteru zawiera różne elementy przewidziane przez projektanta: pokoje, pomieszczenia zagospodarowane

• Ściany przy schodach o grubości 25 cm

• otwory wentylacyjne min. 14x14 cm lub Ø15 cm

• rzut parteru/piętra wykonujemy na wysokości 1,2-1,3 m nad poziomem podłogi

1. Aspekty kształtowania konstrukcji

Budynkom stawia się wysokie wymagania estetyczne, funkcjonalne, techniczne i ekonomiczne; budynki muszą charakteryzować się komfortem użytkowania, funkcjonalnością.

WYMAGANIA WZGLĘDEM KONSTRUNCJI:

• Architektoniczne

• Instalacyjne i technologiczne

• Ochrona przed korozją i ogniem

• Koszty wykonania i eksploatacji obiektu budowlanego

Układy konstrukcyjne budynków :

Wzajemne położenie pionowych i poziomych elementów konstrukcyjnych tworzy schemat konstrukcyjny budynku. O sztywności budynku na działanie różnych sił decyduje sztywność i kompilacja poszczególnych (…) konstrukcyjnych.

PODZIAŁ BUDYNKÓW WG RODZAJU PIONOWYCH ELEMENTÓW KONSTRUKCYJNYCH

• Budynki ze ścianami pełnymi (nośnymi)

• Budynki szkieletowe

• Budynki płytowe i z elementów przestrzennych

• Budynki o konstrukcji mieszanej

• Inne budynki (np. trzonowo-linowe)

Ściany konstrukcyjne można wykonać np. z cegły, pustaków, bloków, zestawić z gotowych prefabrykatów wielkoblokowych lub wielkopłytowych albo wykonać w technologii monolitycznej.

PODZIAŁ BUDYNKÓW ZE WZGLĘDU NA UKŁAD KONSTRUKCYJNY ŚCIAN NOŚNYCH

• Podłużne ściany nośne / nienośne / osłonowe / działowe / oddzielające mieszkania

• Poprzeczne analogicznie do podłużnego; nie powinno się projektować przewodów kominowych w ścianach nośnych

• W układzie krzyżowym stosowany w budynkach wielokondygnacyjnych

• W układzie mieszanym niezależny

Ogólny widok szkieletu budynku (fiński system Parma - Tat)

• Szkielety żelbetowe układ podłużny lub poprzeczny

• Szkielety stalowe

ŚCIANY BUDYNKÓW

1. zewnętrzne / wewnętrzne

2. jednolite / szczelinowe / warstwowe

3. konstrukcyjne (nośne, usztywniające) / samonośne, osłonowe (wypełniające) / działowe

Ściany powinny był połączone względem siebie prostopadle lub ukośnie w sposób zapewniający przekazanie obciążeń pionowych i poziomych z jednej ściany na drugą. Połączenie takie uzyskujemy poprzez:

• odpowiednie wiązanie elementów w murze

• zastosowanie łączników metalowych lub zbrojenia przechodzącego przez z każdą ze ścian, co jest równoważne wiązaniu elementów w murze

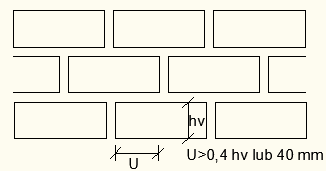

• poszczególne elementy w murze powinny być ułożone zgodnie ze sprawdzoną praktyką; poszczególne warstwy należy układać przestrzegając szereg konkretnie sprecyzowanych zasad, aby ściana zachowywała się jak jednolity element konstrukcyjny

WYMAGANIA DOTYCZĄCE ODCHYŁEK

• max 20 mm w pionie na wysokości kondygnacji

• max 50 mm na wysokości całego budynku

• max dopuszczalne poziome przesunięcie 20 mm w osiach ścian nad i pod stropem

ŚCIANY Z KAMIENI

• mury dzikie

• mury z kamienia łupanego

• mury cyklopowe

• mury mozaikowe

• mury z ciosów

A) mury dzikie

• z kamieni polnych nieobrobionych dowolnego kształtu

• na zaprawie lub na sucho (spoiny mogą być wypełnione drobnym tłuczniem)

• należy stosować ŚCIĄGACZE - długie kamienie ułożone w poprzek

B) mury z kamienia łupanego

• z sortowanych kamieni łamanych z kamieniołomów

• każdy kamień na murze powinien być ułożony tak, aby zachowywał trwałą równowagę bez pomocy drobnych kamieni i bez naniesienia zaprawy

C) mury cyklopowe

• licowe powierzchnie są wykonane z dokładnie przycinanych i dopasowanych kamieni

• wnętrze z kamieni łamanych dopasowanych do kamieni licowych - ważna jest stateczność zespołu kamieni

D) mury mozaikowe

• od strony licowej dopasowane kamienie w kształcie prostokątów lub trapezów (bez zachowania ciągłości spoin wspornych)

• kamienie te są na ogół produktem ubocznym przy produkcji płyt i ciosów kamiennych powstającym w wyniku ociosywania odpadów - stąd duża różnorodność wymiarów.

E) mury z ciosów

• powinny być wykonane ze skał twardych nie zwietrzałych, odpornych na wpływ czynników atmosferycznych. Muszą się cechować dużą wytrzymałością i brakiem rys, pęknięć i innych uszkodzeń

• bloki były dopasowywane i przycinane na bieżąco, w trakcie wznoszenia muru, dając nieregularny przebieg bocznych spoin

• ciosy układane na klinach drewnianych

• spoiny poziome 8-12 mm, pionowe 5-8 mm

• sposób murowania zależy od ciężaru ciosów

ŚCIANY DREWNIANE

ZALETY:

• stosunkowo wysoka izolacja cieplna

• mały ciężar (można posadowić na gruntach słabych)

• brak procesów mokrych przy wznoszeniu

WADY:

• podatność na zagrzybienie i gnicie

• możliwość zniszczenia przez owady

• materiał palny

1. ściany pełne (z bali)

• ściany z bali pełnych, ściany izolowane wykonane z bali, ściany z bali warstwowych

• o średnicach 200-300 mm nie wymagają dodatkowej termoizolacji

• wykorzystuje się też elementy klejone: zaletą bali klejonych jest brak efektu skręcania się bala, natomiast wadą jest możliwość rozwarstwienia się elementu w miejscu klejenia

• materiał: sosna, świerk, jodła

ściana z bali pełnych ściana z bali klejonych

B) ściany szkieletowe

• elementy konstrukcyjne oddzielone są od wypełnienia, wykonanego zazwyczaj z mniej wytrzymałego materiału

• Ściany o szkielecie drewnianym z wypełnieniem cegłą (mur pruski) / Ściany szkieletowe z bali i desek

ŚCIANY DLA BUDUWNICTWA UPRZEMYSŁOWIONEGO:

• monolityczne

• prefabrykowane ściany z elementów średniowymiarowych / wielkowymiarowych

---
