UWAGA:

W tej wersji centrali CTR31 (ver. 02) wyjście 24V AC jest nieczynne.

W celu zasilania fotokomórek należy użyć wyjścia 12V DC
(znajduje się pomiędzy zaciskami 1 i 3 listwy 4)

CENTRALA CTR31 - INSTRUKCJA MONTAŻU

VER. 02

A) - Przeznaczenie centrali

Centrala elektroniczna przeznaczona jest do sterowania 1 silnika jednofazowego 230V AC przeznaczonego do sterowania bram przesuwnych lub garażowych z wyłącznikami krańcowymi lub bez.

D) - opis

1) opis sterowania

Start otwierania

Wejście, które służy do podłączenia zewnętrznego przycisku do otwierania bramy. Zwykle do tego wejścia podłącza się zwykły przycisk sterujący (monostabilny) lub sterownik kluczowy.

Start zamykania

Wejście, które służy do podłączenia zewnętrznego przycisku do zamykania bramy. Zwykle do tego wejścia podłącza się zwykły przycisk sterujący (monostabilny) lub sterownik kluczowy.

Start - przejście dla pieszych

Wejście, które służy do sterowania bramą. Zwykle do tego wejścia podłącza się zwykły przycisk sterujący (monostabilny) lub sterownik kluczowy.

Umożliwia częściowe otwarcie bramy umożliwiając przejście tylko dla osób pieszych lub zwierząt.

2) Opis czujników bezpieczeństwa

Stop

Wejście, które służy do podłączenia zewnętrznego przycisku lub wyłącznika bezpieczeństwa. Służy do natychmiastowego zatrzymania bramy.

Fotokomórka

Wejście, które służy do podłączenia fotokomórek zewnętrznych mających na celu zapewnienie bezpieczeństwa użytkowania bramy.

Fotostop

Wejście, które służy do podłączenia fotokomórek zewnętrznych mających na celu zapewnienie bezpieczeństwa użytkowania

Wyłącznik krańcowy otwierania

Wejście, które służy do podłączenia zewnętrznego wyłącznika krańcowego siłownika, wyłączającego ruch bramy w pozycji otwartej. Załączony natychmiast zatrzymuje bramę.

Wyłącznik krańcowy zamykania

Wejście, które służy do podłączenia zewnętrznego wyłącznika krańcowego siłownika, wyłączającego ruch bramy w pozycji zamkniętej. Załączony natychmiast zatrzymuje bramę.

12) opis działania

wstęp

Centrala elektroniczna zawiera mikroprocesor który zarządza funkcjonowaniem bramy. Podczas pracy można wyróżnić 4 fazy pracy napędu:

Faza poprzedzająca ruch

Faza w której brama porusza się szybko

Faza w której brama porusza się powoli

Faza w której brama zatrzymuje się (otwarta)

Centrala posiada 3 tryby pracy:

Półautomat (krok za krokiem) - otrzymujemy ustawiając dip switch 1=OFF 2=OFF

Automat - otrzymujemy ustawiając dip switch 1=OFF 2=ON

Pełny automat (kondominialny) - otrzymujemy ustawiając dip switch 1=ON 2= niezależnie

Tryb pracy “pełny automat” to tryb priorytetowy.

Uwaga : ustawianie trybu pracy (dip switch) tak jak ustawianie czasów pracy i pauzy może nastąpić tylko po zakończeniu cyklu zamykania.

Po podłączeniu instalacji do sieci i podaniu pierwszego impulsu start brama powinna poruszać się w kierunku

otwierania - jeśli brama porusza się w przeciwnym kierunku należy zamienić ze sobą końcówki siłownika pod które

podłączony jest kondensator

Tryb “półautomatyczny” (krok za krokiem):

Z pozycji bramy zamkniętej impuls start otwierania powoduje cykl otwierania. Po pełnym otwarciu brama zatrzymuje się. Cykl otwierania zakończony (lampa ostrzegawcza zgaszona) - w oczekiwaniu na nowy impuls start zamykania.
Impuls start otwierania lub zamykania podczas pracy zatrzymuje bramę.

Tryb “automatyczny”:

Z pozycji bramy zamkniętej impuls start otwierania powoduje otwieranie bramy. Po pełnym otwarciu brama zatrzymuje się na ustawiony wcześniej czas pauzy (lampa ostrzegawcza zgaszona). Po czasie pauzy następuje automatyczne zamykanie. Brama zamyka się całkowicie. Impuls start otwierania lub zamykania podczas pracy zatrzymuje bramę.

Impuls start otwierania lub zamykania podczas pauzy przerywa cykl pracy i brama nie zamknie się automatycznie.

Tryb “pełny automatyczny”:

Z pozycji bramy zamkniętej impuls start otwierania powoduje otwieranie bramy. Po pełnym otwarciu brama zatrzymuje się na ustawiony wcześniej czas pauzy (lampa ostrzegawcza zgaszona). Po czasie pauzy następuje automatyczne zamykanie. Brama zamyka się całkowicie. Impuls start otwierania lub zamykania podczas otwierania nie daje żadnego efektu. Podczas zamykania można zmienić kierunek otwierania bramy tylko impulsem start otwierania.

Podanie impulsu podczas czasu przerwy; -czasomierz przedłuża automatycznie ten czas od momentu podania impulsu.

Tryb ten może być sterowany zegarem czasowym.

Uwaga: Funkcje Start otwierania i zamykania mogą odbywać się za pomocą dwóch przycisków pilota.

Cyklicznie (dip switch 4 = ON)

W tym trybie nie ma podziału na przycisk START otwierania i zamykania. Impulsy start otwierania i zamykania zamieniają się kolejno na start i start z przejściem dla pieszych. Start z przejściem dla pieszych możliwy jest tylko z pozycji bramy zamkniętej. W jakimkolwiek trybie funkcja przejścia dla pieszych otwiera bramę tylko przez 7 sekund.

Niezależnie jaki będzie tryb pracy centrali, funkcjonowanie czujników bezpieczeństwa będzie następujące:

Stop : Jeśli sterowanie stop jest aktywne, ingeruje w jakikolwiek cykl i uniemożliwia uruchomienie funkcji start. Impuls stop wysłany w momencie pracy zatrzymuje bramę przerywając cykl pracy. Po impulsie stop kolejny impuls start spowoduje zawsze cykl otwierania. Impuls stop podczas pauzy przerywa cykl pracy. Kolejny impuls start spowoduje zamykanie.

Fotokomórka: Ingeruje tylko podczas fazy zamykania lub pauzy. Jeśli przeszkoda zasłoni fotokomórkę podczas zamykania spowoduje zatrzymanie po czym otwieranie (po ok. 2 sekundach). Interwencja fotokomórki podczas pauzy spowoduje zliczanie tego czasu od nowa.

Fotostop : Zasłonięcie fotokomórki podczas pracy, niezależnie jaki będzie kierunek pracy lub przed rozpoczęciem pracy spowoduje zatrzymanie bramy dopóki fotokomórka nie zostanie odsłonięta. Lampa ostrzegawcza sygnalizuje ten stan światłem ciągłym. Po odsłonięciu fotokomórki następuje zawsze cykl otwierania. Warunek ten nie jest spełniony jeśli po otwarciu bramy impuls start spowoduje cykl zamykania tylko w trybie półautomatycznym (krok za krokiem). Interwencja fotostop podczas pauzy powoduje zliczanie czasu od nowa.

13) Dane techniczne i mechaniczne

Wymiary i ciężar : 177 x 247 x 92 mm - 1 Kg

Zasilanie: 230 Vac +/- 10%

Pobór prądu w spoczynku: ok. 1 W

Temperatura pracy : od 0 do + 60 °C

Zasilanie silnika: 230Vac 1 HP max

Zasilanie lampy ostrzegawczej : 230Vac 40 W max

Zasilanie lampy oświetleniowej : 230Vac 40 W max

Zasilanie elektrozamka: 12Vac 15 W max

Zasilanie akcesoriów : 24 Vac 2W max

Czas pracy silnika regulowany : od 0 do 250 sekund

Czas pauzy regulowany : od 2 do 250 sekund

Częstotliwość odbiornika : 433,92 MHz

uwaga : nieprzestrzeganie danych technicznych może być bardzo niebezpieczne

14) Połączenia elektryczne

W centrali znajduje się 5 listew połączeniowych (zaciskowych):

1. J3 listwa: 6 zacisków do podłączenia urządzeń zasilanych napięciem 230Vac (silnik, lampa ostrzegawcza i oświetlen.)

1. J4 listwa: 13 zacisków do podłączenia urządzeń zasilanych niskim napięciem (sterowania, fotokomórki, elektrozamek,..)

1. J2 listwa: 2 zaciski do podłączenia ewentualnej anteny odbiornika radiowego

1. J1 listwa: 3 zaciski do podłączenia zasilania oraz uziemienia

1. J7 konektor 10 zacisków do podłączenia ewentualnie odbiornika radiowego

Listwa zaciskowa J3

Zacisk 1 - Faza zasilania 230 Vac lampy ostrzegawczej

Zacisk 2 - neutralny zasilania 230 Vac, lampa ostrzegawcza i lampa oświetleniowa (wspólny)

Zacisk 3 - Faza zasilania 230 Vac - lampa oświetleniowa

Zacisk 4 - Faza owierania, zasilanie 230 Vac silnik M1

Zacisk 5 - Faza zamykania, zasilanie 230 Vac silnik M1

Zacisk 6 - neutralny wspólny) zasilania 230 Vac silnik M1

uwaga : podłączyć kondensator pomiędzy zaciski 4 i 5

Listwa zaciskowa J1

Zacisk 1 - uziemienie

Zacisk 2 - faza zasilania 230 Vac

Zacisk 3 - neutralny zasilania 230Vac

UWAGA: polaryzacja napięcia zasilania musi być koniecznie respektowana

Listwa zaciskowa J4

Zacisk 1 - wyjście niedostępne dla instalatora

Zacisk 2 - Zasilanie 12 Vac elektrozamka

Zacisk 3 - Wspólny zasilanie 24 Vac i zasilania 12Vac zamka elektrycznego

Zacisk 4 - Zasilanie 24 Vac do zasilania fotokomórek itp.

Zacisk 5 - Kontakt elektryczny normalnie zwarty wyłącznika krańcowego otwierania

Zacisk 6 - Kontakt elektryczny normalnie zwarty wyłącznika krańcowego zamykania

Zacisk 7 - Kontakt elektryczny normalnie zwarty fotokomórki (fotostop)

Zacisk 8 - Zacisk wspólny wyłączników krańcowych i fotokomórki

Zacisk 9 - Kontakt elektryczny normalnie zwarty fotokomórki

Zacisk 10 - Kontakt elektryczny normalnie zwarty przycisku bezpieczeństwa (stop)

Zacisk 11 - Kontakt elektryczny normalnie rozwarty przycisku otwierania

Zacisk 12 - Zacisk wspólny przycisków sterowania i fotokomórki

Zacisk 13 - Kontakt elektryczny normalnie rozwarty przycisku zamykania

Uwaga: wejścia normalnie zwarte jeśli nie używane należy zmostkować.

Listwa zaciskowa J2

Zacisk 1 - wejście anteny (sygnał)

Zacisk 2 - wejście anteny (oplot)

konektor J7

Zacisk 1 - kontakt elektryczny normalnie rozwarty przycisku otwierania

Zacisk 2 - wspólny kontaktu elektrycznego normalnie rozwartego przycisku otwierania

Zacisk 3 - kontakt elektryczny normalnie rozwarty przycisku zamykania

Zacisk 4 - wspólny kontaktu elektrycznego normalnie rozwartego przycisku zamykania

Zacisk 5 - minus zasilania 12Vdc (wspólny)

Zacisk 6 - plus zasilania 12Vdc

Zacisk 7 - plus zasilania 12Vdc

Zacisk 8 - minus zasilania 12Vdc (wspólny)

Zacisk 9 - wejście anteny (oplot)

Zacisk10 - wejście anteny (sygnał)

podłączenia

zasilanie 230Vac i uziemienie - zaciski 1,2 i 3 J1

Uwaga : instalację podłączyć do uziemienia

silnik 1 - Zaciski 4, 5 i 6 J3

lampa ostrzegawcza - Zaciski 1 i 2 J3

lampa oświetleniowa - Zaciski 2 i 3 J3

elektrozamek - Zaciski 2 i 3 J4

zasilanie fotokomórek - Zaciski 3 i 4 J4

kontakt fotokomórek NC - Zaciski 9 i 12 J4

przycisk STOP NC - Zaciski 10 i 12 J4

przycisk foostop NC - Zaciski 7 i 8 J4

przycisk start otwierania NO - Zaciski 11 i 12 J4

przycisk start zamykania NO - Zaciski 12 i 13 J4

wyłącznik krańcowy otwierania NC - Zaciski 5 i 8 J4

wyłącznik krańcowy zamykania NC - Zaciski 6 i 8 J4

Antena - Zaciski 1 i 2 J2

Ważne: Przed uruchomieniem bramy sprawdzić poprawność połączeń centrali elektronicznej. Skontrolować diody świecące

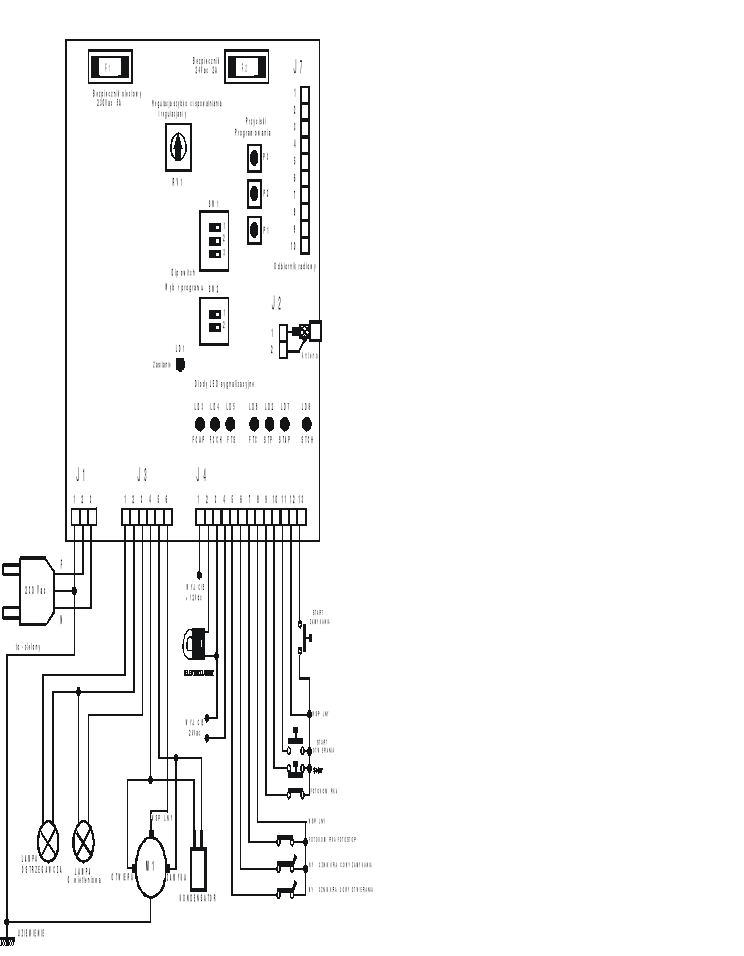

SCHEMAT OGÓLNY

Programowanie centrali

tryb półautomatyczny (krok po kroku)

ustawić dip switch 1 i 2 w pozycji OFF

inne dip switch niezależnie

tryb automatyczny

ustawić dip switch 2 w pozycji ON

ustawić dip switch 1 w pozycji OFF

inne dip switch niezależnie

tryb pełny automatyczny

ustawić dip switch 1 w pozycji ON

inne dip switch niezależnie

wyłączenie spowalniania podczas otwierania

ustawić dip switch 3 w pozycji ON

inne dip switch niezależnie

cyklicznie

Po ustawić dip switch 4 w pozycji ON

inne dip switch niezależnie

Programowanie odbiornika radiowego (dotyczy wbudowanego odbiornika)

Nacisnąć przycisk P1 1 raz aby zaprogramować kod “start otwierania”, nacisnąć przycisk P1 2 razy aby zaprogramować kod “start zamykania”, nacisnąć przycisk P1 3 razy aby zaprogramować kod uruchamiający funkcję „przejścia dla pieszych”. Każde naciśnięcie przycisku sygnalizowane jest zapaleniem się diody DL1. Należy zrobić odstęp minimum 1 sekunda pomiędzy kolejnymi naciśnięciami przycisku. Gdy led zapali się światłem ciągłym wysłać kod z pilota.

Odbiornik zapamiętuje 127 kodów.

Uwaga: W trybie cyklicznym (dip switch 4 = ON) nie ma podziału na przycisk START otwierania i zamykania. Impulsy start otwierania i zamykania zamieniają się kolejno na start i start z przejściem dla pieszych. Start z przejściem dla pieszych możliwy jest tylko z pozycji bramy zamkniętej. W jakimkolwiek trybie funkcja przejścia dla pieszych otwiera bramę tylko przez 7 sekund.

Kasowanie kodów z pamięci (dotyczy wbudowanego odbiornika)

Nacisnąć przycisk P1 aż zgaśnie DL1 (około 10 sekund)

Ustawianie czasów pracy:

- ustawianie szybkości spowalniania

Upewnić się, że brama jest całkowicie zamknięta, w przeciwnym wypadku zamknąć bramę ręcznie. Nacisnąć przycisk P2 przez ok. 3 sekundy (DL1 zaświeci światłem ciągłym) aż do momentu otwierania w trybie spowalniania. W tej fazie wyregulować za pomocą potencjometru RV1 żądaną prędkość spowalniania. Po całkowitym otwarciu bramy nacisnąć ponownie P2 przez ok. 3 sekundy i zaczekać, aż dioda DL1 i lampa ostrzegawcza zapalą się światłem ciągłym.

- ustawianie czasów pracy

Następnie nacisnąć przycisk P2 (3 razy) aby zaprogramować następujące operacje:

1. Start silnika M1

1. Początek spowalniania silnika M1

1. *Zatrzymanie silnika M1 (koniec programowania).

*uwaga: jeśli centrala jest podłączona do wyłącznika krańcowego zamykania nie ma potrzeby naciśnięcia przycisku P2 w celu zatrzymania silnika (pkt.3)

Ustawianie czasu pauzy :

Nacisnąć przycisk P3 aż zapali się DL1. Po żądanym czasie nacisnąć kolejny raz przycisk P3.

5

UWAGA: odbiornik umożliwia odbiór sygnałów
z pilotów innych producentów o tej samej częstotliwości. Aby załączyć tą funkcję (poszerzyć zakres częstotliwości) należy odłączyć napięcie od odbiornika, wcisnąć przycisk kasowania kodów P2 po czym załączyć napięcie do odbiornika i po ok. 1 sek. puścić przycisk P2.

Powrót do zawężenia pasma uzyskujemy analogicznie jednak należy trzymać wciśnięty przycisk programowania kodów P1.

---
