Politechnika Częstochowska

Laboratorium Elektrotechnologii

Temat: Badanie indukcyjnych urządzeń grzejnych.

Wydział Elektryczny

gr IV

poniedziałek 16-18

Rafał Strzelecki

Marcin Wroński

1. Cel ćwiczenia:

Praktyczne zapoznanie się z budową, działaniem, bezpieczną obsługą i zastosowaniem

przemysłowych indukcyjnych urządzeń grzejnych.

2. Schemat układu pomiarowego:

1. walizka pomiarowa

2. układ symetryzujący

3. transformator dopasowujący

4. wzbudnik

5. termoelement płaszczowy o małej średnicy z odizolowaną szczeliną pomiarową

6. filtr dolnoprzepustowy RC

badany wsad - złom linotypowy (stop Pb i Sb) o objętości 175cm

pierścień mosiężny

3. Tabele pomiarowe:

t	ϑ1	U	I	P	UT	ϑ2	cosϕ	η
[s]	[°C]	[V]	[A]	[var]	[mV]	[°C]	-	-
0	20	100	70	400	1,0	40	0.0571	-
36	40	100	70	400	1,7	53	0.0571	0.229
70	60	100	68	400	2,7	72	0.0588	0.109
98	80	100	68	400	3,5	87	0.0588	0.045
126	100	100	66	400	4,5	106	0.0588	0.030
159	120	100	66	400	5,6	126	0.0606	0.024
195	140	100	66	400	6,8	148	0.0606	0.026
225	160	100	66	400	7,7	164	0.0606	0.011
268	180	100	64	400	9,0	188	0.0625	0.019
310	200	100	64	400	10,0	206	0.0625	0.012
415	220	100	62	400	11,0	224	0.0645	0.006
588	240	100	60	400	12,3	247	0.0667	0.008

4. Wykresy.

…

5. Wzory potrzebne do obliczeń:

-stałe wykorzystane w obliczeniach:

6. Wnioski:

Ćwiczenie polegało na zbadaniu właściwości indukcyjnych urządzeń grzejnych.

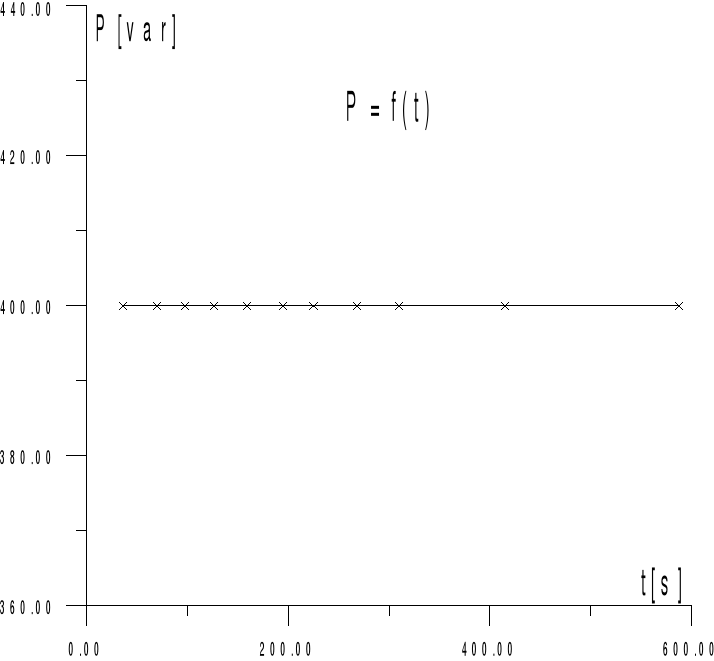

Na podstawie przeprowadzonych pomiarów wykreśliliśmy charakterystyki: ϑ=f(t), Puf(t), η=f(t), cosϕ=f(t). Moc w funkcji czasu jest funkcją stałą. Badany piec charakteryzuje się niską sprawnością w zakresie 0-0,25. Najwyższą sprawność posiada w przedziale czasu 0-100s, następnie sprawność gwałtownie spada i utrzymuje się na w przybliżeniu stałym poziomie. Proces stygnięcia zachodzi znacznie wolniej od grzania. Krzywa teoretyczna temperatury [wartości odczytane z tabeli] dla procesu grzania i stygnięcia przebiega wyżej od krzywej rzeczywistej.
