Wstęp

2

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Ważniejsze wskazówki dotyczące użytkowania

Urządzenie techniczne powinno być użytkowane
zgodnie ze swoim przeznaczeniem, przy uwzględnieniu
wskazań zawartych w instrukcji montażu. Konserwację
urządzenia i dokonywanie ewentualnych napraw należy
zlecać wyłącznie autoryzowanemu serwisowi.

Urządzenia należy stosować tylko w określonych
zestawach, przy zastosowaniu akcesoriów i części
zamiennych podanych w instrukcji montażu. Inne
zestawy, akcesoria i części zamienne mogą być
używane tylko wtedy, jeżeli są one przewidziane do
takiego zastosowania i nie wpływają negatywnie na
parametry pracy i bezpieczeństwo użytkowania.

Zastrzega się możliwość wprowadzenia zmian
technicznych!

W związku ze stale prowadzonymi pracami
rozwojowymi, rysunki, opisy działania, kolejność
wykonywanych poleceń i dane techniczne mogą
nieznacznie odbiegać od przedstawionych.

WSKAZÓWKA

Kolejność montażu oraz dane dotyczące
podgrzewacza HT70/HT110 opisane
w instrukcji montażu odnoszą się również
do podgrzewacza H70/H110.

WSKAZÓWKA

Podczas montażu i eksploatacji instalacji
należy przestrzegać przepisów i norm
krajowych!

Spis treści

3

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

1

Zakres dostawy

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

1.1 Zestaw przyłączeniowy S-Flex

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

1.2 Ogranicznik ciśnienia U-DM, opcja

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.3 Przyłącze pompy cyrkulacyjnej do S-Flex, opcja

. . . . . . . . . . . . . . . . . . . . . . . . .5

2

Wymiary

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

2.1 Przyłącza hydrauliczne HT70/HT110, montaż pod kotłem

. . . . . . . . . . . . . . . . . . .6

2.2 Wymiary zewnętrzne HT70/HT110 montaż pod kotłem

. . . . . . . . . . . . . . . . . . . .7

2.3 Przyłącza hydrauliczne HT70 i HT110, montaż z boku

. . . . . . . . . . . . . . . . . . . . .8

2.4 Wymiary zewnętrzne HT70/HT110 montaż z boku

. . . . . . . . . . . . . . . . . . . . . . .9

3

Montaż HT70 i HT110

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3.1 Zespół bezpieczeństwa

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.2 Ogranicznik ciśnienia U-DM, opcja

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.3 Przyłącze pompy cyrkulacyjnej, opcja

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3.4 Montaż S-Flex, montaż pod kotłem

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.4.1 Wąż falisty do zimnej wody . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3.4.2 Wąż falisty do ciepłej wody . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3.4.3 Syfon lejkowy, opcja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.5 Montaż S-Flex, montaż z boku

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.5.1 Wąż falisty do zimnej wody . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.5.2 Wąż falisty do ciepłej wody . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.5.3 Syfon lejkowy, opcja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.6 Montaż natynkowy S-Flex, montaż z boku

. . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.6.1 Wąż falisty do zimnej wody . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.6.2 Zespół bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.6.3 Ogranicznik ciśnienia U-DM, opcja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4

Wymiary zasobnika S120

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.1 Przyłącza hydrauliczne do S120

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.2 Wymiary zewnętrzne S120

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

5

Montaż S120

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

5.1 Zespół bezpieczeństwa

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

5.2 Przyłącze pompy cyrkulacyjnej, opcja

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5.3 Ogranicznik ciśnienia U-DM, opcja

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5.4 Wąż falisty do zimnej wody

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5.5 Wąż falisty do ciepłej wody

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5.6 Syfon lejkowy, opcja

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Zakres dostawy

1

1

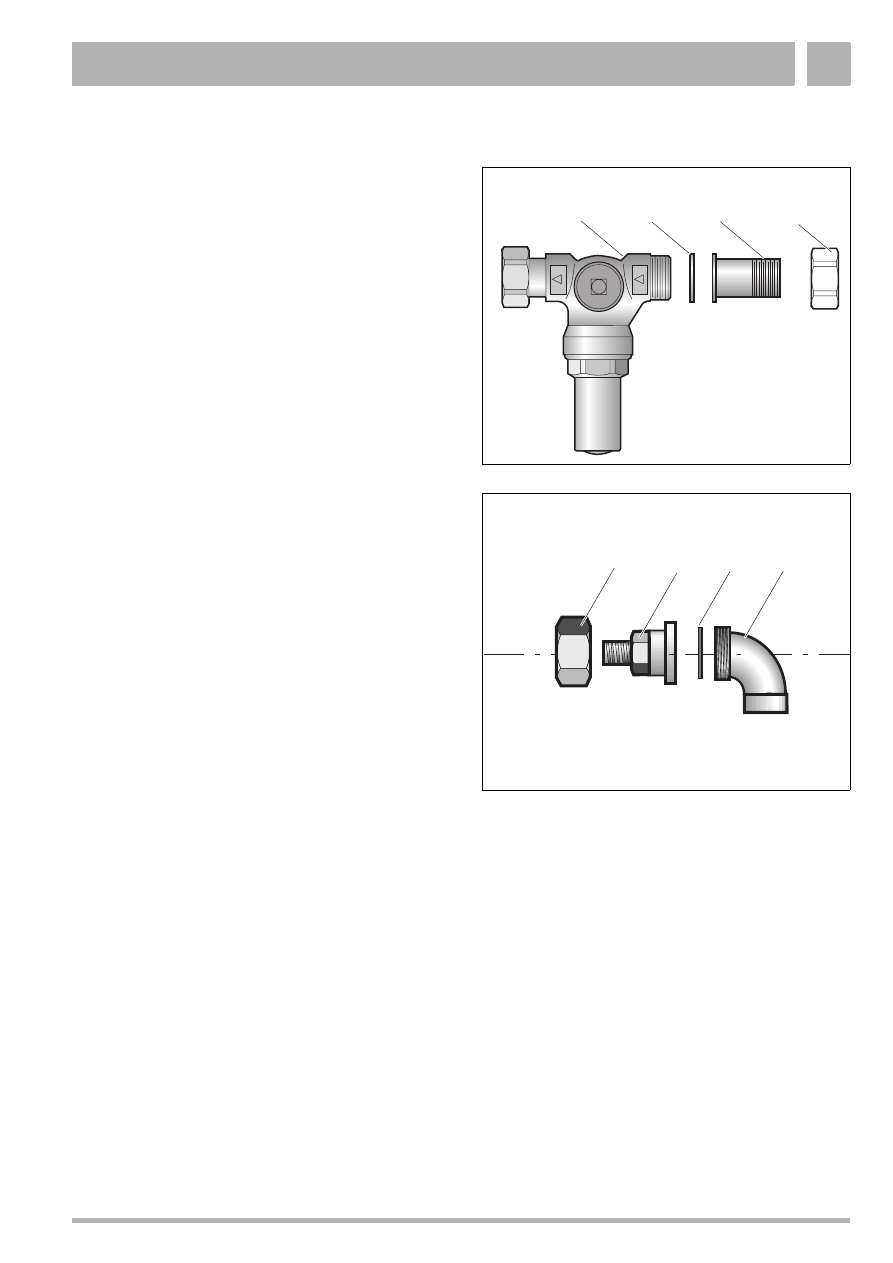

Zakres dostawy

1.1

Zestaw przyłączeniowy S-Flex

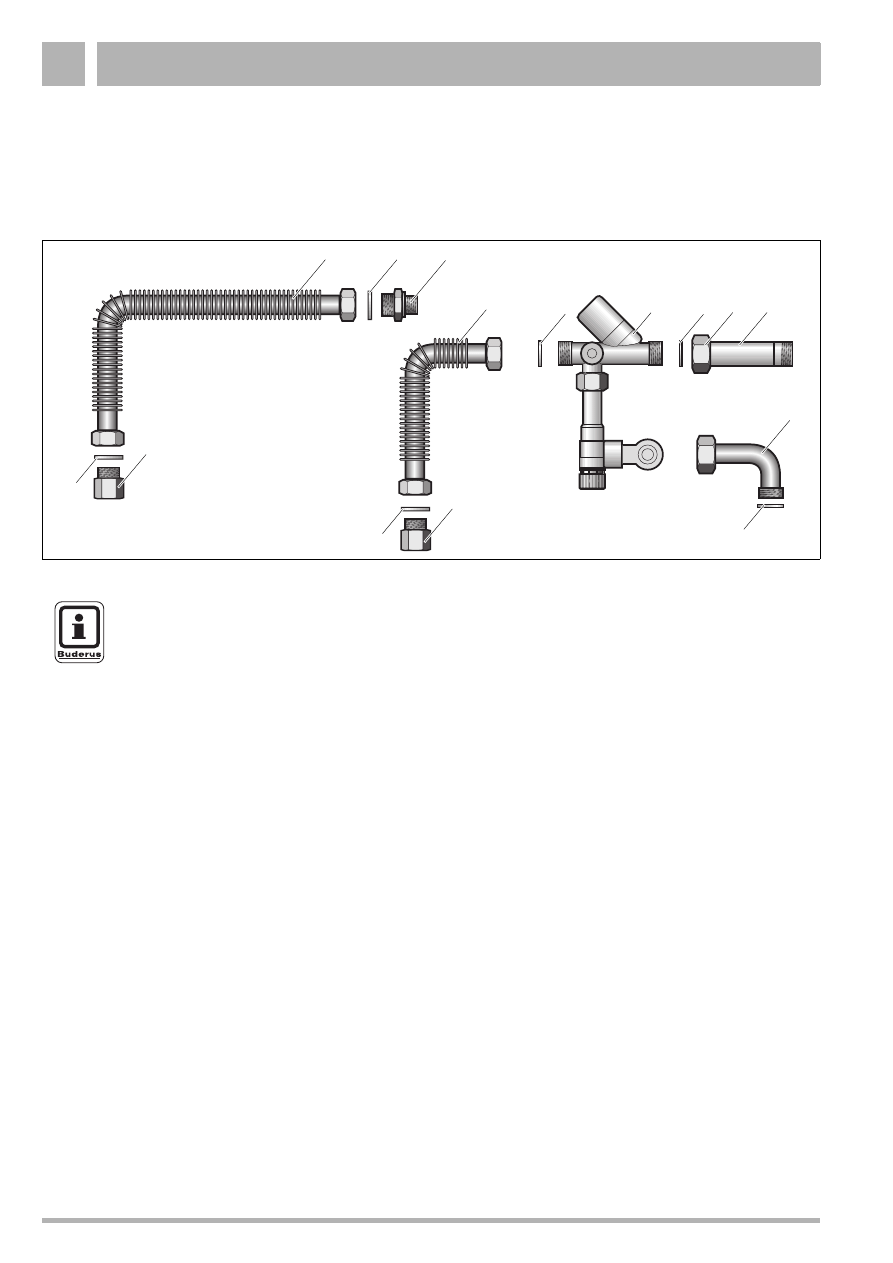

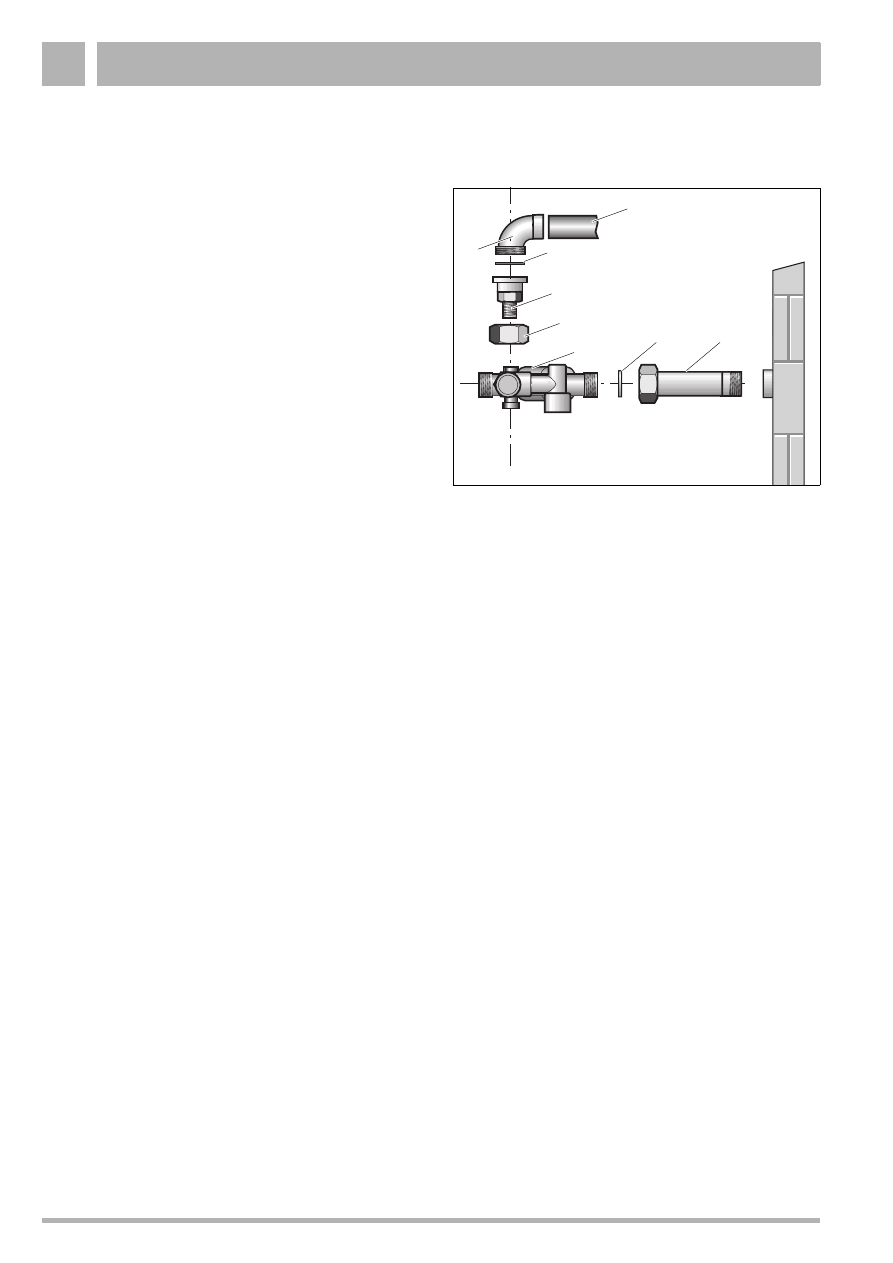

Legenda do rys. 1

Poz. 1: Zespół bezpieczeństwa: zawór odcinający

z tłumikiem przepływu zwrotnego i zaworem
bezpieczeństwa

Poz. 2: Uszczelka

Ø

17 x 24 x 2

Poz. 3: Nakrętka złączkowa

Poz. 4: Złączka gwintowana R

½

x 122

Poz. 5: Kolanko do natynkowego montażu podgrzewacza

z boku, przyłącze EK

Poz. 6: Przedłużka G

¾

Poz. 7: Miękki wąż falisty do ciepłej wody

Poz. 8: Złączka redukcyjna dwustronna G

¾

x R

½

Poz. 9: Miękki wąż falisty do zimnej wody

Rys. 1

Zakres dostawy zestawu przyłączeniowego sanitarnego S-Flex (widok bez izolacji cieplnej)

3

2

1

2

2

9

7

5

8

2

2

6

6

2

4

WSKAZÓWKA PRAKTYCZNA

Numeracja poszczególnych elementów na
rys. 1, rys. 2 i rys. 3 będzie stosowana
w całej instrukcji, np. element oznaczony
jako nr 9 na rys. 1 ma również nr 9 na
rys. 11.

Zakres dostawy

1

5

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

1.2

Ogranicznik ciśnienia U-DM, opcja

Legenda do rys. 2

Poz. 10: Ogranicznik ciśnienia U-DM z nakrętką złączkową

wyjście

Poz. 11: Uszczelka

Ø

17 x 24 x 2

Poz. 12: Złączka gwintowana, krótka R

½

x 37

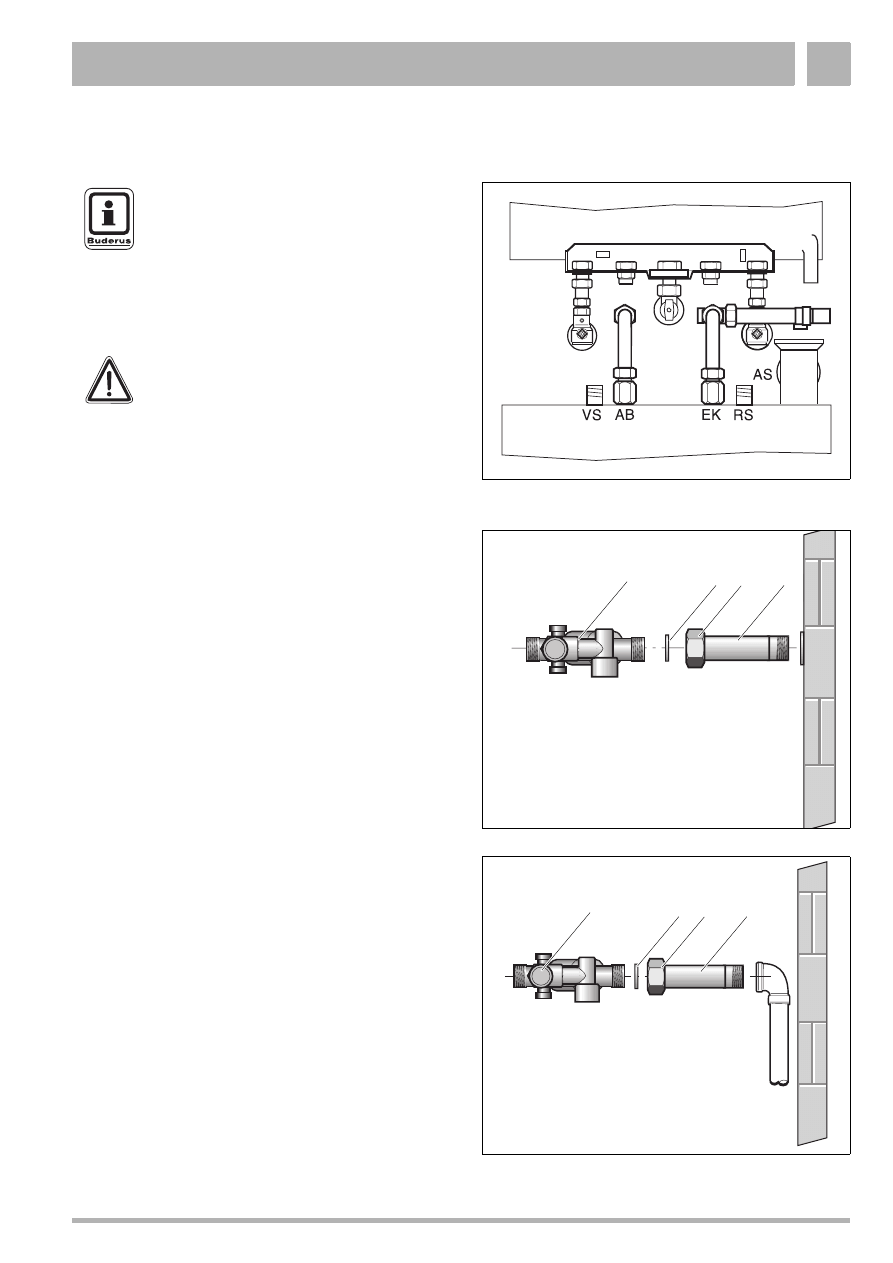

Z zakresu dostawy zestawu przyłączeniowego
S-Flex:

Poz. 3: Zamontowana nakrętka złączkowa od strony
wejścia

1.3

Przyłącze pompy cyrkulacyjnej do
S-Flex, opcja

Legenda do rys. 3

Poz. 13: Nakrętka złączkowa G

¾

Poz. 14: Złączka redukcyjna G

¾

x G

¼

z uszczelnieniem na

gwincie

Poz. 15: Uszczelka

Ø

17 x 24 x 2

Poz. 16: Kolanko 90°

Ø

15

Rys. 2

Ogranicznik ciśnienia U-DM, opcja

10

12

3

11

Rys. 3

Przyłącze pompy cyrkulacyjnej

13

14

15

16

6

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

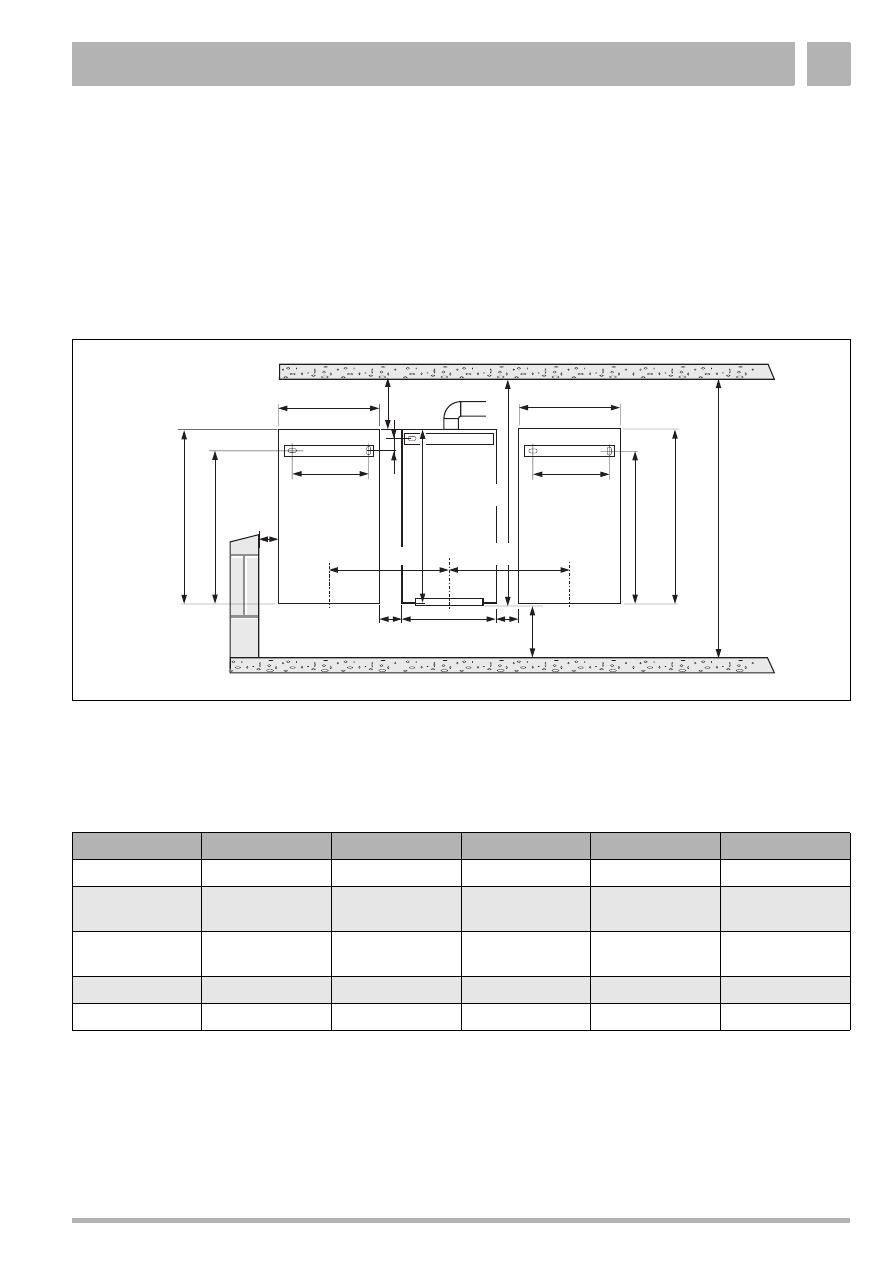

Wymiary

2

2

Wymiary

2.1

Przyłącza hydrauliczne HT70/HT110,
montaż pod kotłem

Tab. 1

Skróty

Tab. 2

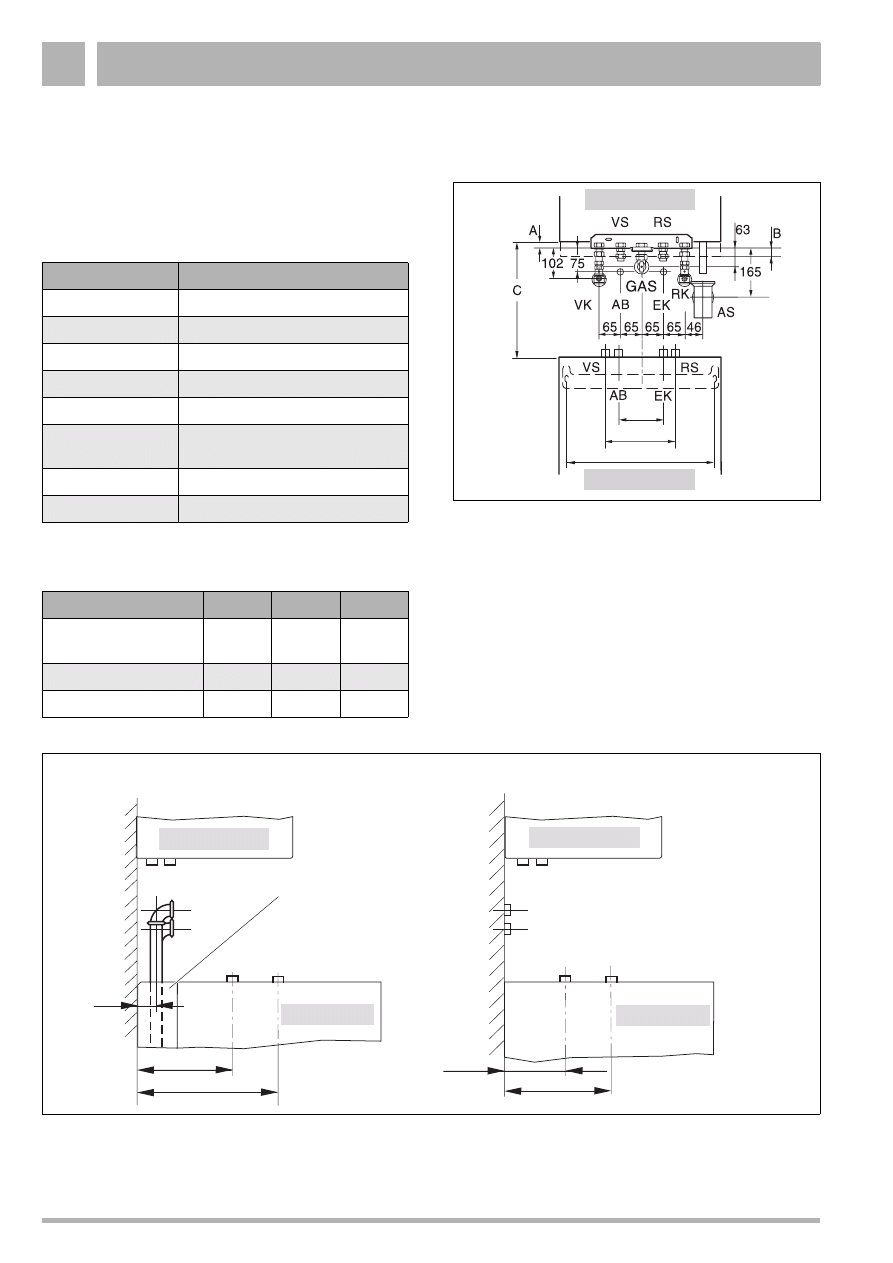

Wymiary do rys. 4

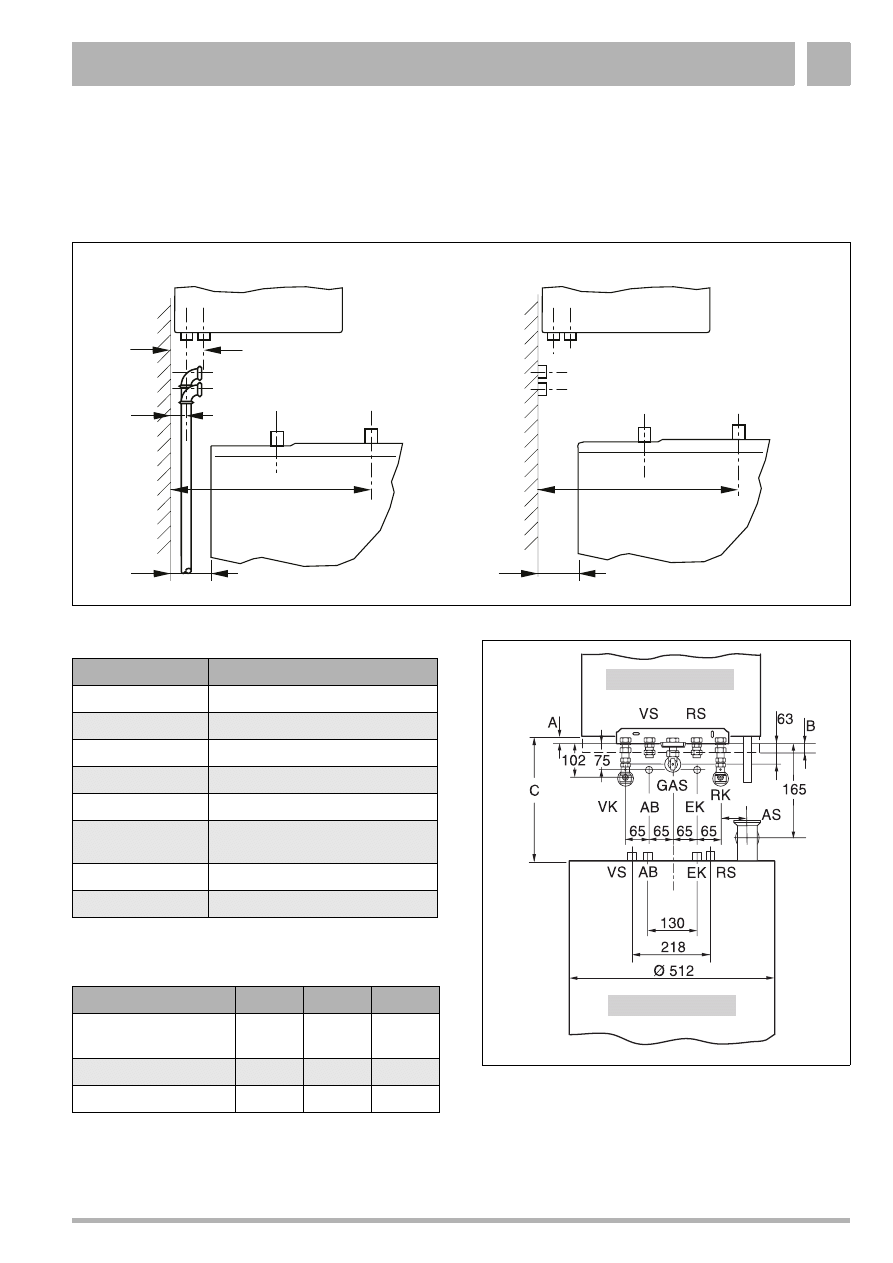

Rys. 4

Wymiary przyłączy hydraulicznych HT70/HT110,
montaż pod kotłem, widok z przodu

Kocioł grzewczy

HT70/(HT110)

196(218)

410

130

Skrót

Opis

GAS

przyłącze gazowe R

½

AB

wypływ ciepłej wody R

½

EK

dopływ zimnej wody R

½

VK

zasilanie kotła R

¾

RK

powrót kotła R

¾

AS

odpływ do zaworu bezpieczeństwa

R1

VS

zasilanie zasobnika G

¾

RS

powrót zasobnika G

¾

Kocioł grzewczy

A

B

C

U122/U124-11
U112/U114

-

14,0

223,5

U122/U124-20/24

12,5

-

250,0

GB122

12,5

-

250,0

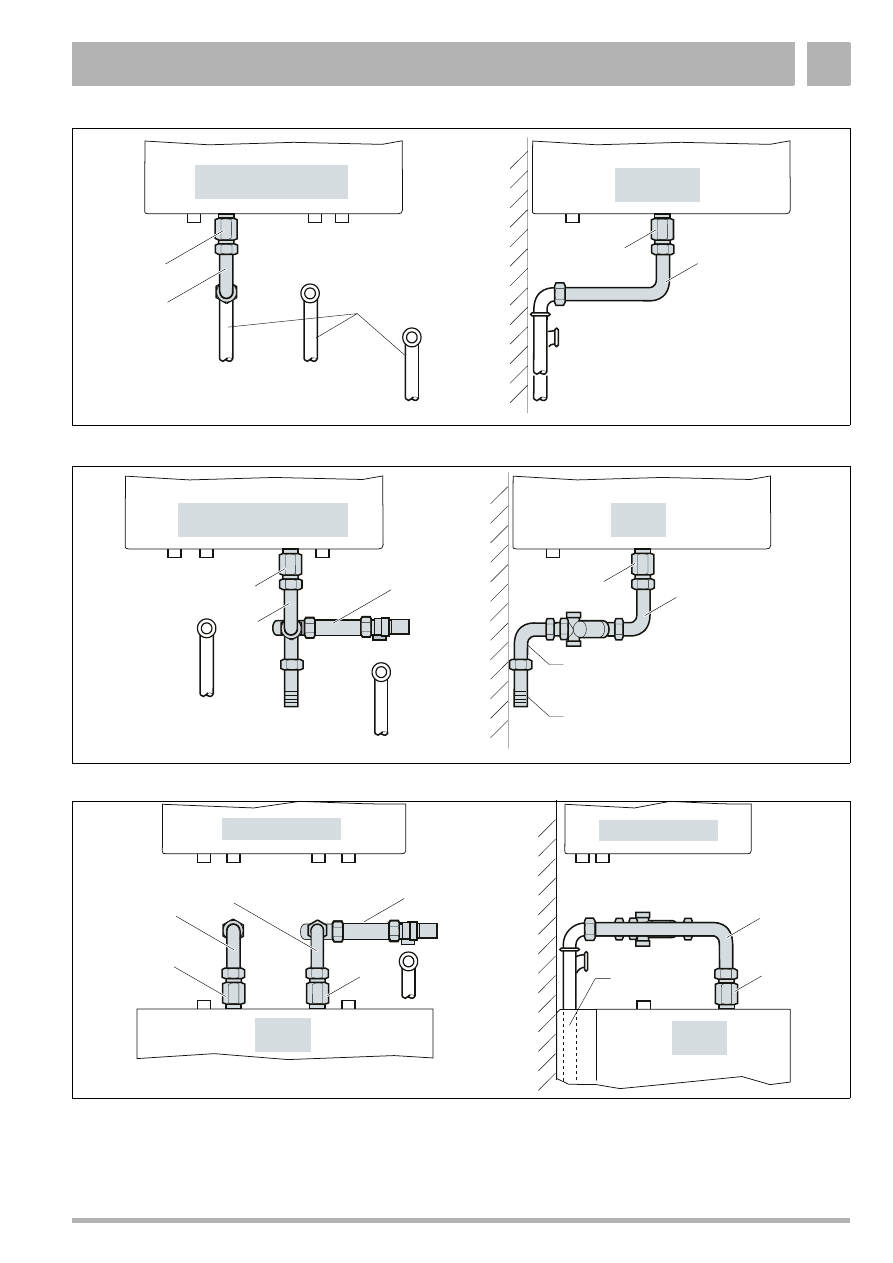

Rys. 5

Wymiary przyłączy hydraulicznych HT70/HT110, montaż pod kotłem, widok z boku

Kocioł grzewczy

Kocioł grzewczy

Montaż natynkowy
z ramą montażową RM70/110 (opcja)

Montaż podtynkowy

HT70/(HT110)

HT70/(HT110)

Rama montażowa RM 70/110

VS RS

AB EK

AB EK

143

83(102,5)

(162,5)

243(312,5)

183(252,5)

38

AB EK
AS

VS RS

Wymiary

2

7

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

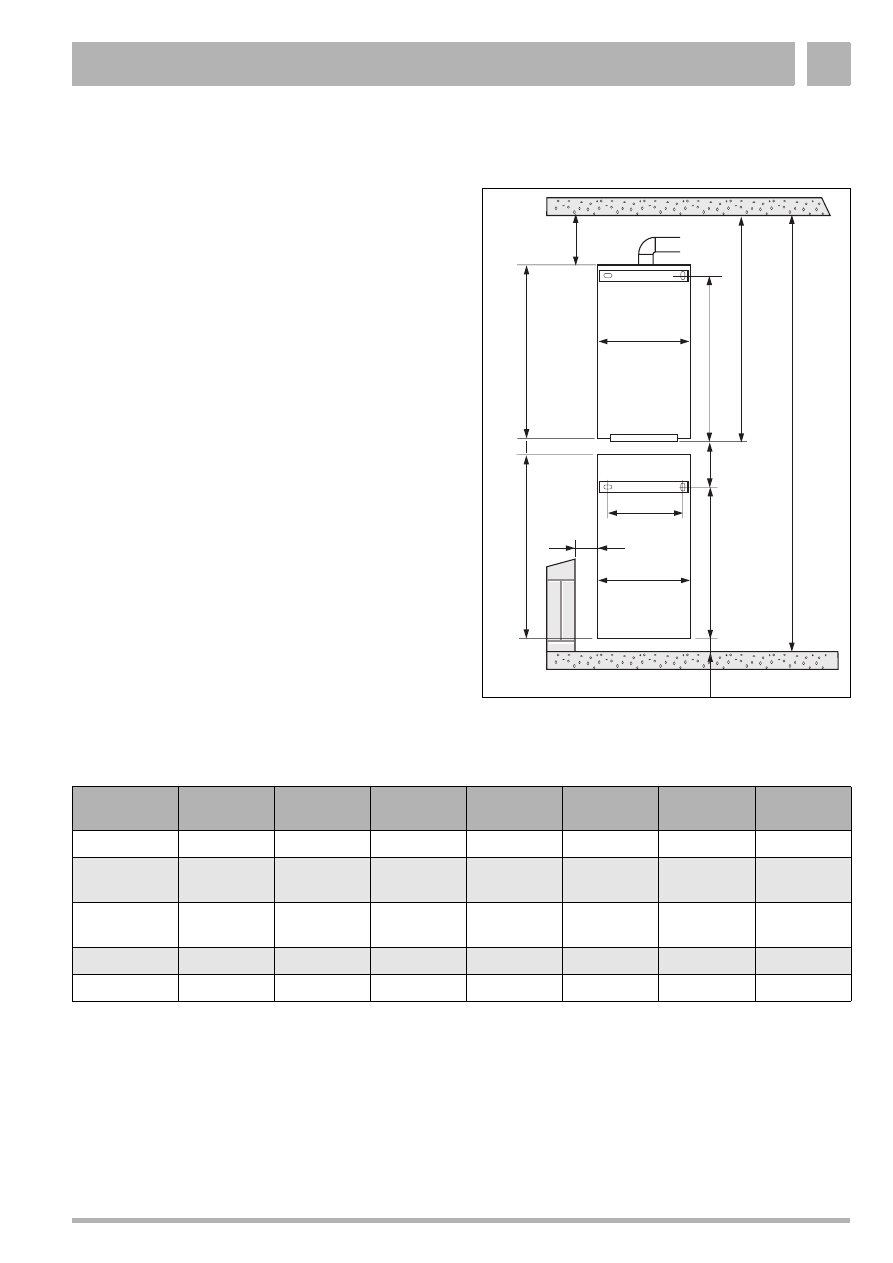

2.2

Wymiary zewnętrzne HT70/HT110
montaż pod kotłem

Aby umożliwić opróżnianie podgrzewacza, zaleca się
zachowanie min. 60 mm odstępu między dolną
krawędzią HT70/HT110 a podłogą (rys. 6, poz. G).

Tab. 3

Wymiary zewnętrzne HT70/HT110,
wszystkie wymiary w mm

Rys. 6

Wymiary HT70/HT110, montaż pod kotłem
G = 10-15 mm bez spustu
G = 60 mm ze spustem
(OKFFB = powierzchnia podłogi)

480

850

700

386

410

480

G

C

D

E

A

min.

B

min.

F

min.

min.

100

OKFFB

Kocioł

grzewczy

A

min.

B

min.

bez spustu

B

min.

ze spustem

C

D

E

F

min.

U124-11

998

2095

2145

223,5

810

755,0

200

U114/

U124-20/24

1148

2245

2295

250,0

850

845,5

285

U112/

U122-20/24

1154

2250

2300

250,0

850

845,5

291

U122-11

1056

2151

2201

223,5

810

755,0

258

GB122

1189

2286

2336

250,0

850

845,5

326

8

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Wymiary

2

2.3

Przyłącza hydrauliczne HT70
i HT110, montaż z boku

Tab. 4

Skróty

Tab. 5

Wymiary do rys. 8

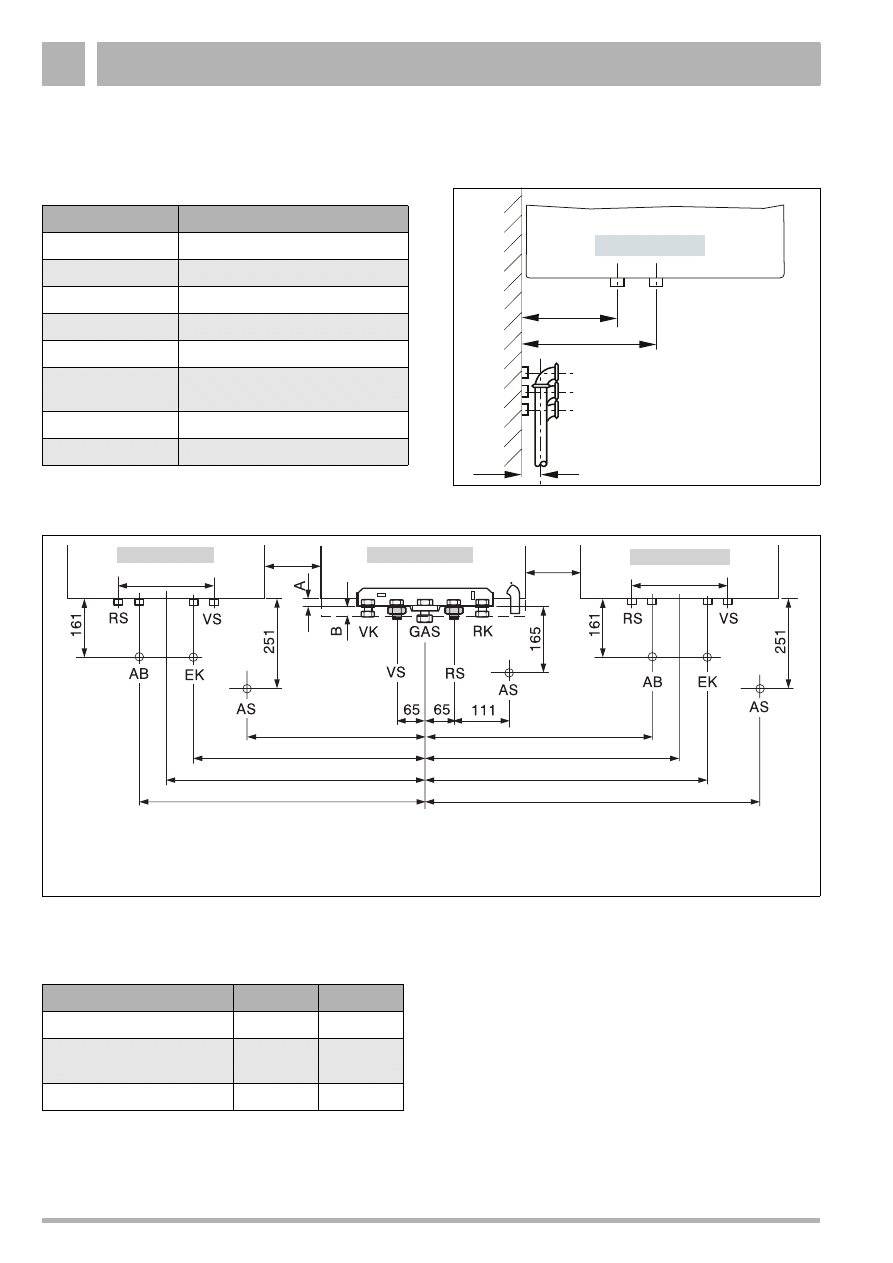

Rys. 7

Wymiary przyłączy hydraulicznych HT70 i HT110,
widok z boku, montaż podtynkowy i natynkowy

HT70/(HT110)

AB, EK
AS Kocioł grzewczy
AS HT70

183

83

(102,5)

38

(252,5)

Skrót

Opis

GAS

przyłącze gazowe R

½

AB

wypływ ciepłej wody R

½

EK

dopływ zimnej wody R

½

VK

zasilanie kotła R

¾

RK

powrót kotła R

¾

AS

odpływ do zaworu bezpieczeństwa

R1

VS

zasilanie zasobnika G

¾

RS

powrót zasobnika G

¾

Rys. 8

Wymiary przyłączy hydraulicznych HT70/HT110 montowanego z boku Logamax plus GB122
i Logamax U112/U114/U122/U124

HT70/(HT110)

HT70/(HT110)

Kocioł grzewczy

196(218)

196(218)

404

515
580
645
756

515
580
645

100

100

Kocioł grzewczy

A

B

U122 / U124-11

-

14,0

U112 / U114 /
U122 / U124-20/24

12,5

-

GB122

12,5

-

Wymiary

2

9

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

2.4

Wymiary zewnętrzne HT70/HT110
montaż z boku

Tab. 6

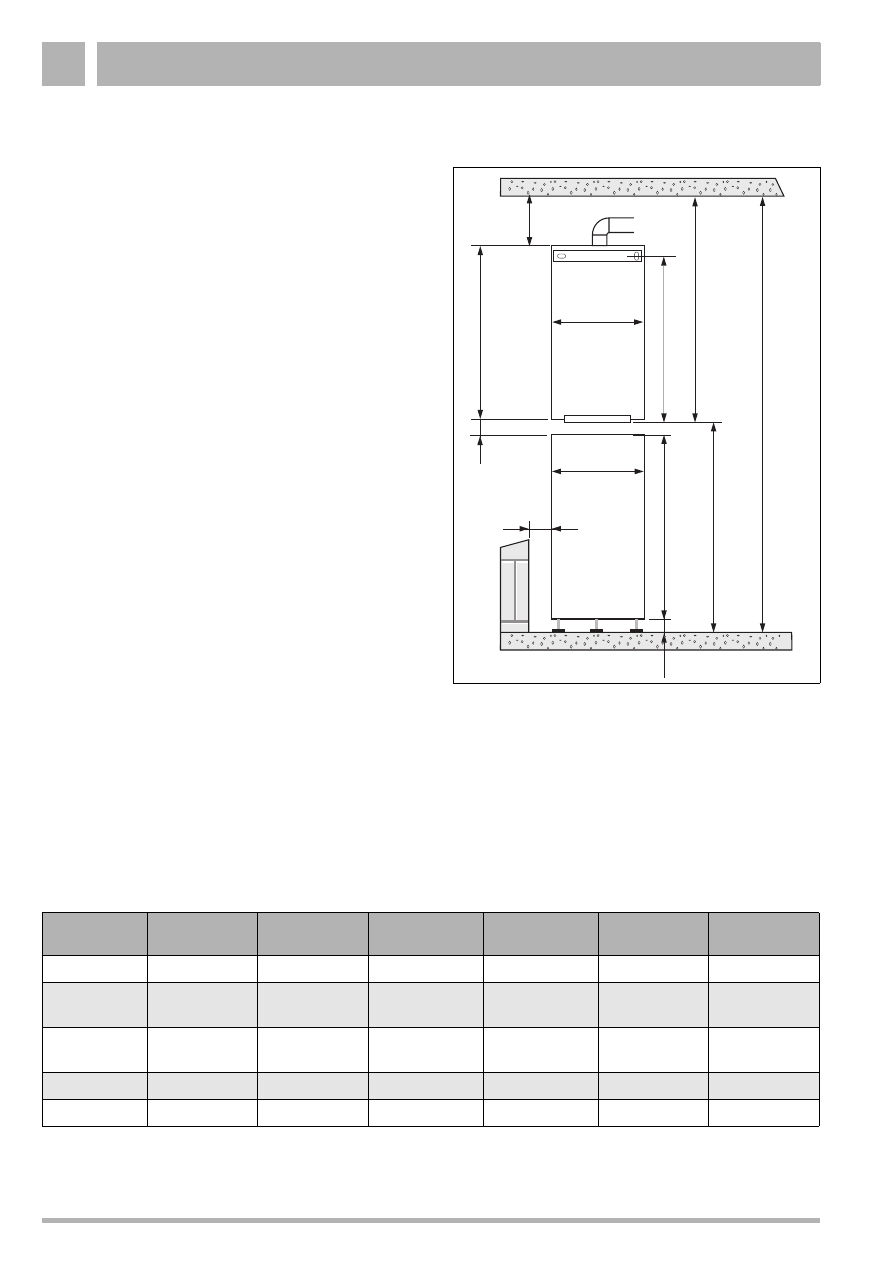

Wymiary do rys. 9

Rys. 9

Wymiary z zasobnikiem HT70/HT110 montowanym z boku (OKFFB = powierzchnia podłogi)

480

480

850

700

410

100

min. 350

480

100

410

700

850

min.
100

580

580

C

F

min.

B

min.

OKFFB

A

min.

E

Kocioł grzewczy

A

min.

w mm

B

min.

w mm

C w mm

E w mm

F

min.

w mm

U124-11

998

1348

810

69

200

U114/

U124-20/24

1148

1498

850

133

285

U112/

U122-20/24

1154

1504

850

133

291

U122-11

1056

1406

810

69

258

GB122

1189

1539

850

133

326

10

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Montaż HT70 i HT110

3

3

Montaż HT70 i HT110

Montaż podtynkowy HT70/HT110 pod kotłem lub
z boku kotła oraz montaż natynkowy HT70/HT110
z boku kotła:

!

Zamontować wspornik do montażu zasobnika
HT70/HT110 na ścianie odpowiednio do wymiarów.

Przyłącza hydrauliczne HT70/HT110 pod kotłem:

!

Zamontować ramę montażową do montażu
zasobnika HT70/HT110 na ścianie zgodnie
z instrukcją montażu.

!

Zawiesić zasobnikowy podgrzewacz wody
HT70/HT110 na wsporniku lub ramie montażowej.

!

Przed rozpoczęciem montażu sprawdzić, czy
uszczelnienia króćców przyłączeniowych rur do
zasobnika nie są uszkodzone.

WSKAZÓWKA PRAKTYCZNA

Montaż zestawu przyłączeniowego
powinna wykonać firma instalacyjna.
Montując kocioł grzewczy oraz
zasobnikowy podgrzewacz wody
HT70/HT110 należy przestrzegać
odpowiedniej instrukcji obsługi.

UWAGA!

Odłączyć urządzenie od źródła napięcia.
Kocioł grzewczy nie może być napełniony
wodą podczas montażu zestawu
przyłączeniowego.

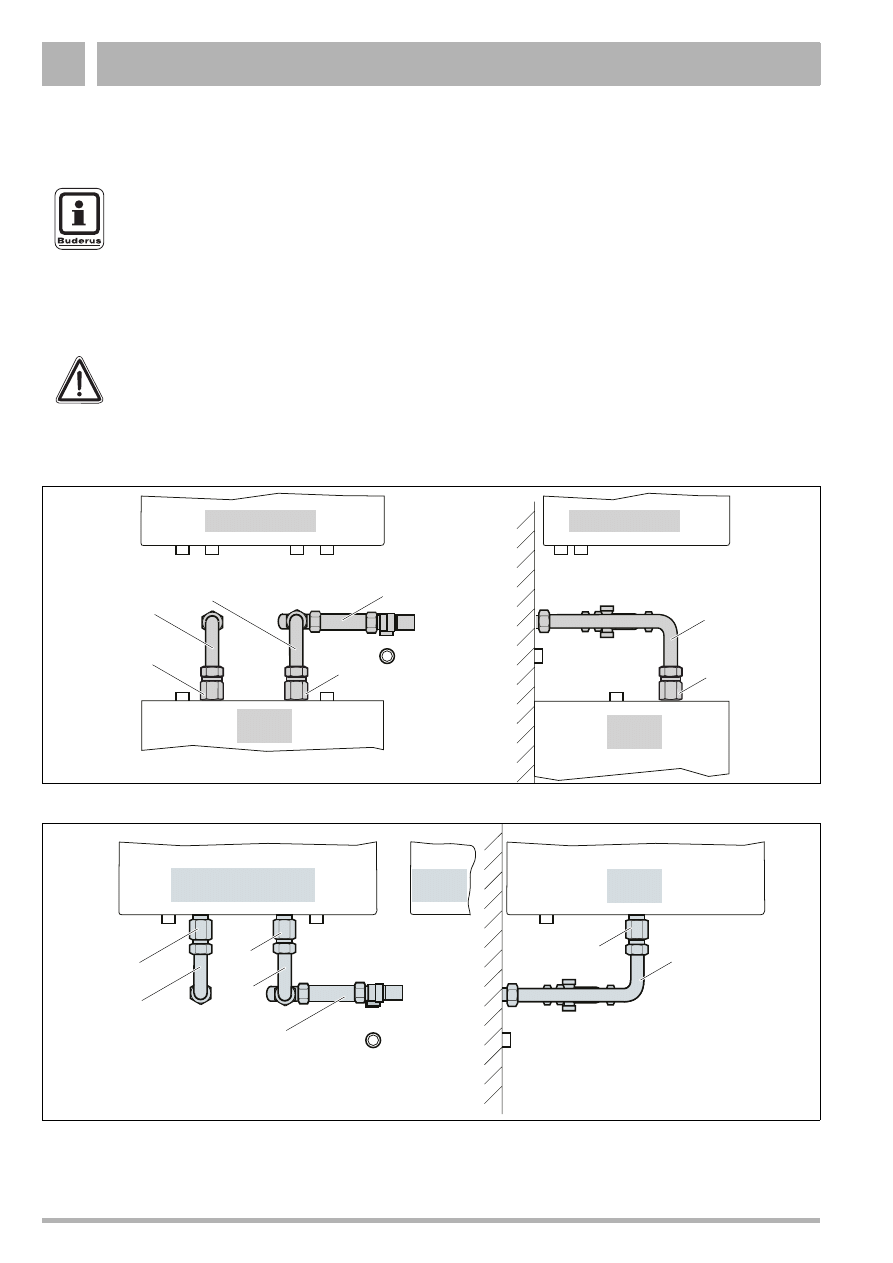

Rys. 10 Montaż podtynkowy HT70/HT110 pod kotłem, opis przyłączy AB, EK i AS zobacz tab. 4

Kocioł grzewczy

Kocioł grzewczy

HT70

HT70

AS

AS

AB EK

7

6

6

9

1

7

6

(HT110)

(HT110)

Rys. 11 Montaż podtynkowy HT70/HT110 z boku, opis przyłączy AB, EK i AS zobacz tab. 4

HT70 z lewej strony

6

7

6

9

1

6

7

(HT110)

HT70

(HT110)

AB EK

AB, EK

AS

AS

Kocioł

grzewczy

Montaż HT70 i HT110

3

11

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

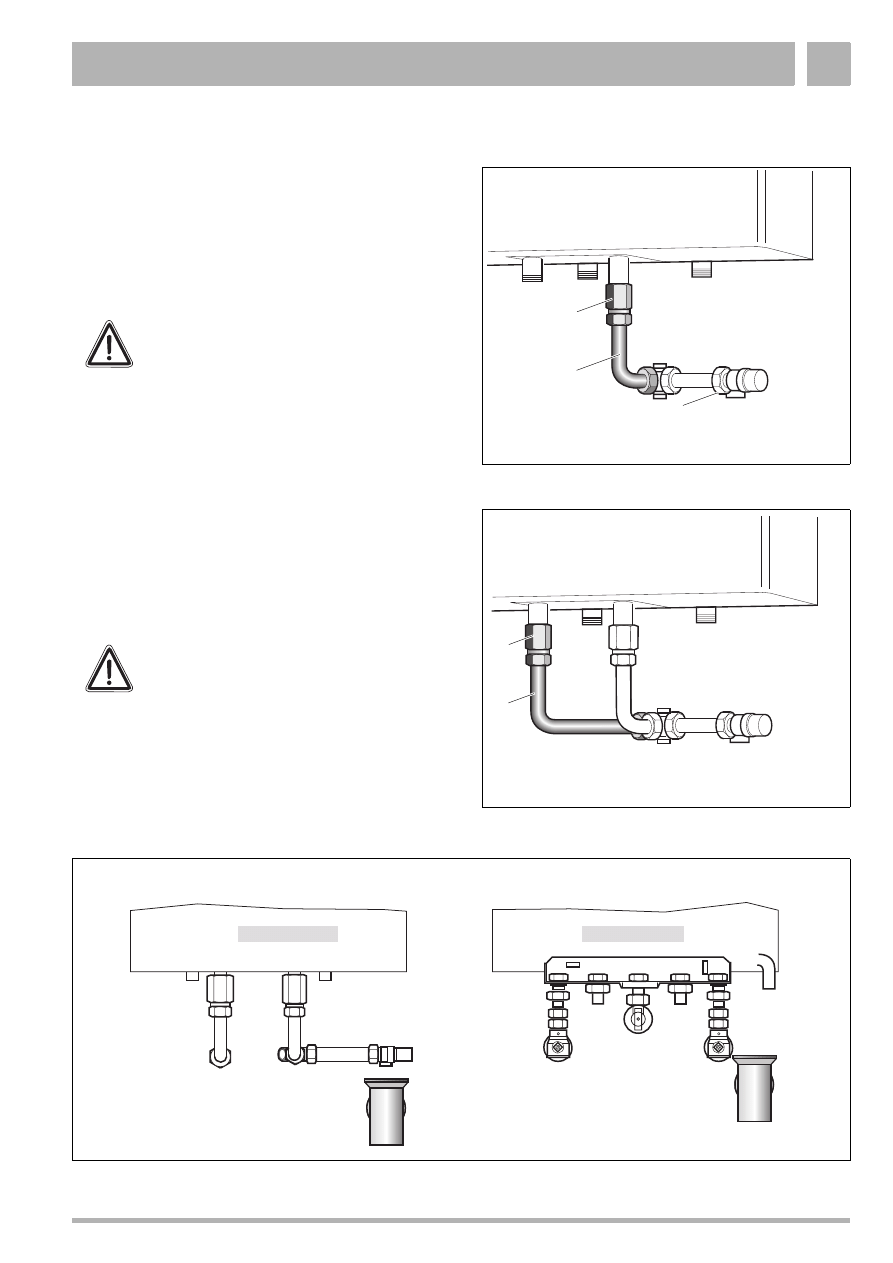

Rys. 12 Montaż natynkowy HT70/HT110 z boku, przyłącze AB

HT70 z lewej strony

HT70

Przyłącza
montuje wykonawca

AB

AB

6

7

6

7

(HT110)

(HT110 z lewej strony)

Rys. 13 Montaż natynkowy HT70/HT110 z boku, opis przyłącza EK zobacz tab. 4

HT70 z lewej strony

HT70

EK

EK

5

4

6

9

1

6

7

(HT110)

(HT110 z lewej strony)

Rys. 14 Montaż natynkowy HT70/HT110 pod kotłem na ramie montażowej RM 70/110

Kocioł grzewczy

Kocioł grzewczy

HT70

HT70

Przyłącza
montuje

AB EK

AB / EK

AS

7

6

6

9

1

7

6

(HT110)

(HT110)

wykonawca

12

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Montaż HT70 i HT110

3

3.1

Zespół bezpieczeństwa

!

Uszczelnić pakułami złączkę z gwintem R½ x 122
z nakrętką złączkową (rys. 15, poz. 3 + 4) na
przyłączu zimnej wody.

!

Przykręcić zespół bezpieczeństwa (rys. 15, poz. 1)
z uszczelką (rys. 15, poz. 2) do złączki gwintowanej.
Uważać na uszczelkę i kierunek przepływu!

3.2

Ogranicznik ciśnienia U-DM, opcja

Ogranicznik ciśnienia (rys. 17, poz.10) montowany jest
zamiast złączki gwintowanej (L = 122 mm) (rys. 16,
poz. 4) przed zespołem bezpieczeństwa (rys. 17,
poz. 1). Po stronie wejściowej montuje się nakrętkę
złączkową (rys. 16, poz. 3) zespołu bezpieczeństwa.

!

Uszczelnić krótką złączkę gwintowaną (rys. 17,
poz.12) z nakrętką złączkową (rys. 16, poz. 3)
zespołu bezpieczeństwa na przyłączu zimnej wody.

!

Przykręcić ogranicznik ciśnienia z nakrętką
złączkową (rys. 17, poz.10) do złączki gwintowanej
(rys. 17, poz. 12).

!

Połączyć zespół bezpieczeństwa (rys. 17, poz. 1)
z ogranicznikiem ciśnienia. Uważać na uszczelkę
i kierunek przepływu!

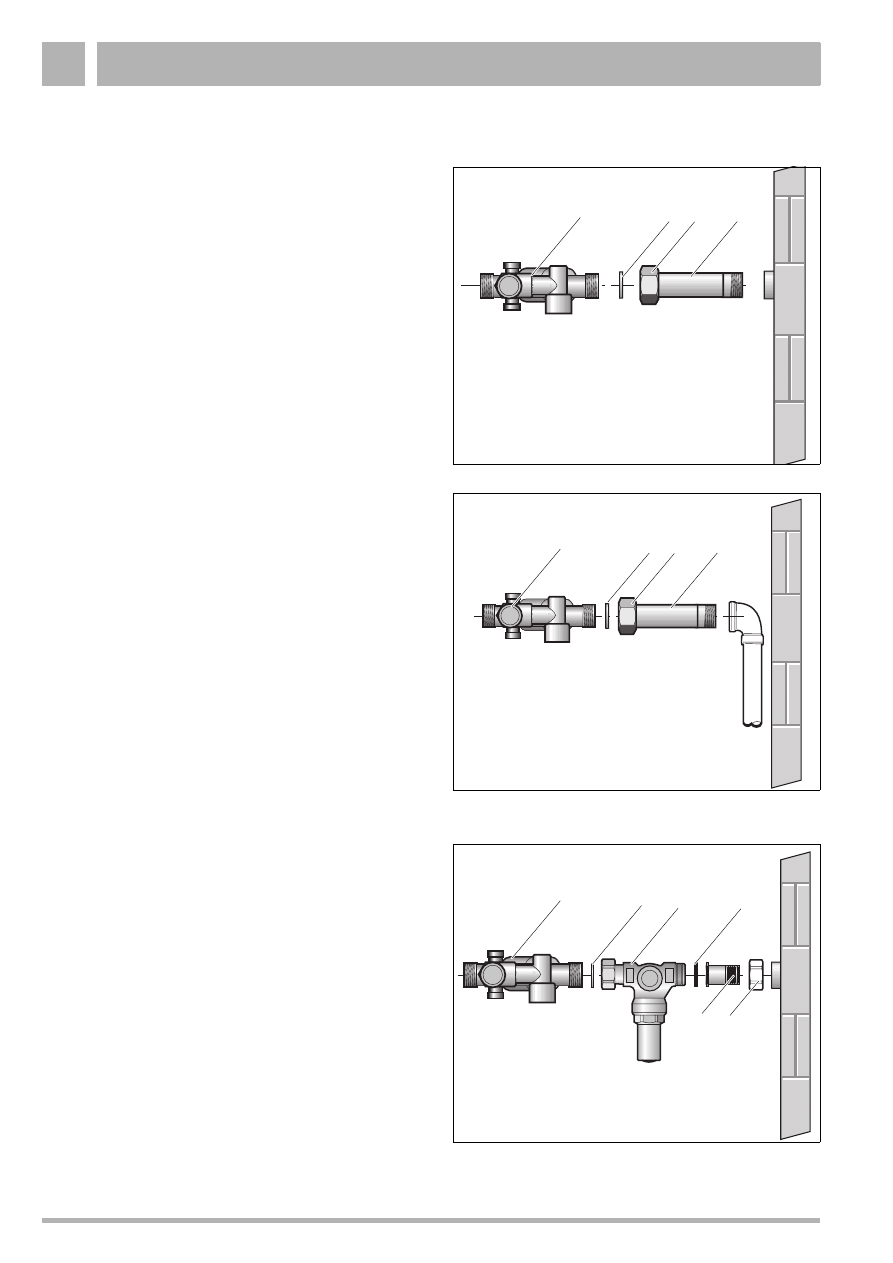

Rys. 15 Zespół bezpieczeństwa, montaż podtynkowy

1

2

3

4

Rys. 16 Zespół bezpieczeństwa, montaż natynkowy,

zasobnik pod kotłem

Rys. 17 Ogranicznik ciśnienia U-DM

(w przykładzie montaż podtynkowy)

1

2

3

4

1

2

10

11

12

3

Montaż HT70 i HT110

3

13

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

3.3

Przyłącze pompy cyrkulacyjnej, opcja

!

Wykręcić górną zaślepkę z tworzywa sztucznego na
tłumiku przepływu zwrotnego z zaworem
odcinającym (rys. 18, poz. 1).

!

Włożyć nakrętkę (rys. 18, poz. 13) przez złączkę
redukcyjną G¼ z samouszczelnieniem (rys. 18,
poz. 14).

!

Wkręcić złączkę redukcyjną ¼
z samouszczelnieniem (rys. 18, poz. 14) do górnego
przyłącza.

!

Zlutować kolanko przyłączeniowe (rys. 18, poz. 16)
z przewodem cyrkulacyjnym (rys. 18, poz. 18).

!

Przykręcić złączkę redukcyjną (rys. 18, poz. 14)
z nakrętką (rys. 18, poz. 13) i uszczelką (rys. 18,
poz. 15) do kolanka (rys. 18, poz. 16).

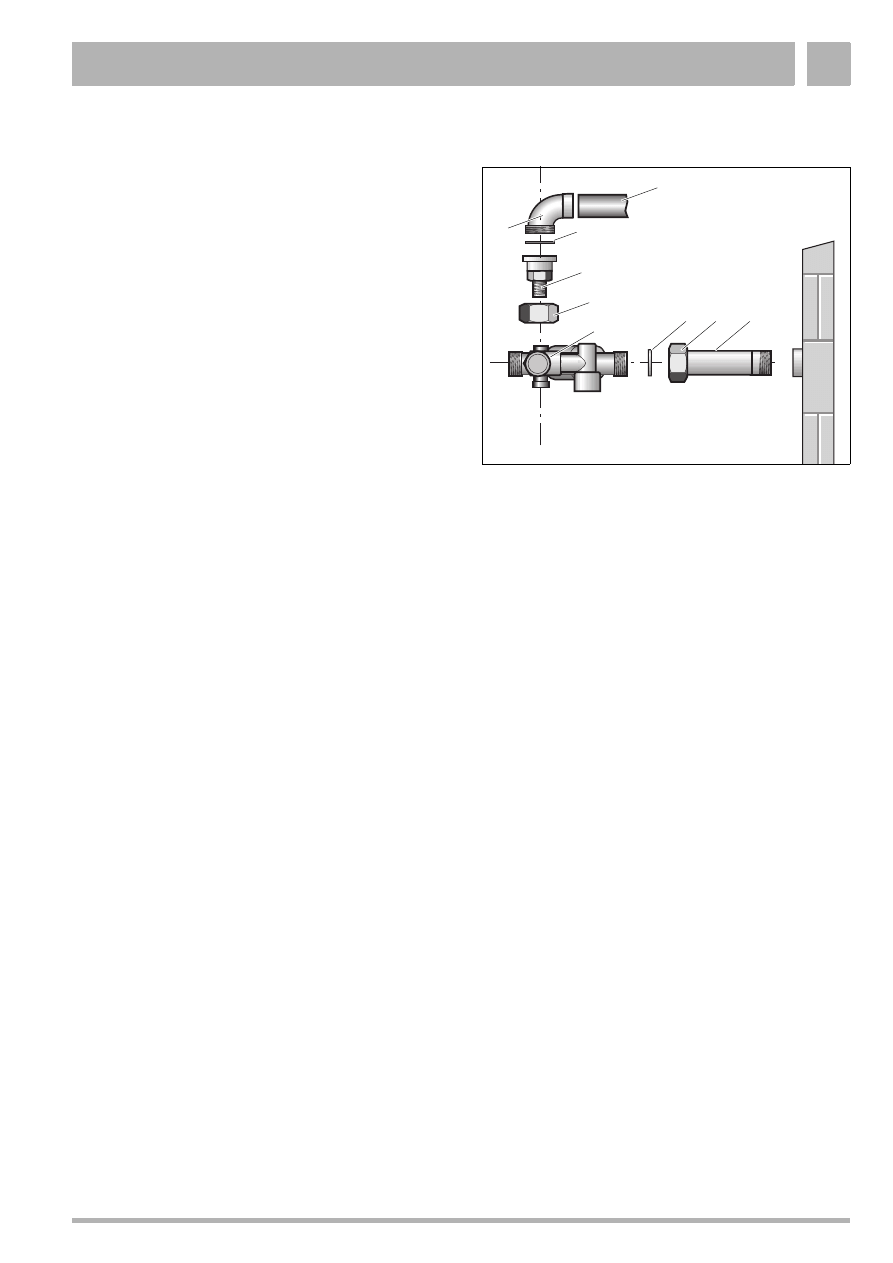

Rys. 18 Przyłącze pompy cyrkulacyjnej

13

15

14

16

17

1

2

3

4

14

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Montaż HT70 i HT110

3

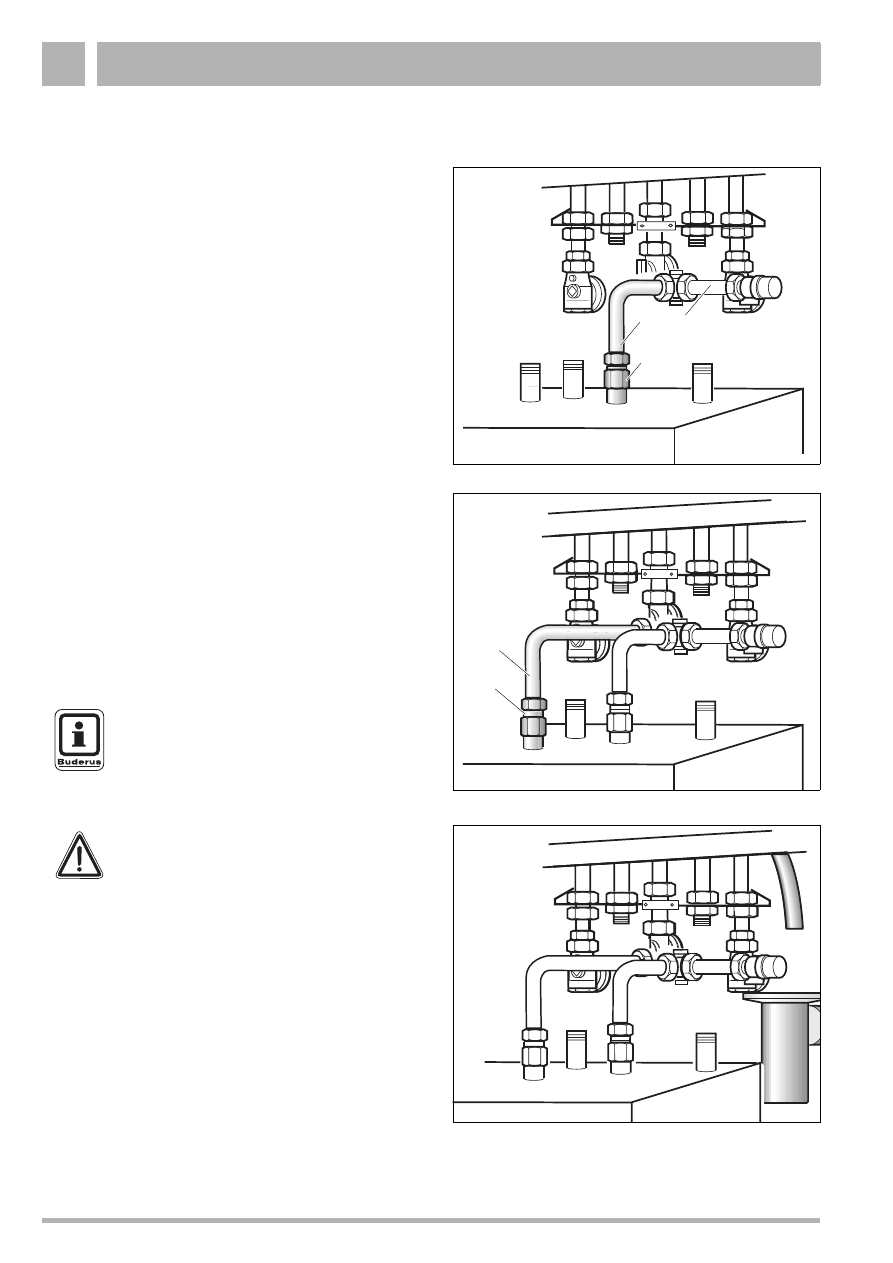

3.4

Montaż S-Flex, montaż pod kotłem

3.4.1 Wąż falisty do zimnej wody

!

Uszczelnić pakułami przedłużkę G¾ (rys. 19, poz. 6)
na przyłączu do podgrzewacza (EK).

!

Przyłączyć krótki, zagięty fabrycznie wąż falisty
(rys. 19, poz. 9) z uszczelką (rys. 1, poz. 2) do
zespołu bezpieczeństwa (rys. 19, poz. 1)
a przedłużkę (rys. 19, poz. 6) do podgrzewacza (EK).

!

Dokręcić dobrze śrubunki i sprawdzić szczelność
wszystkich połączeń.

3.4.2 Wąż falisty do ciepłej wody

!

Uszczelnić pakułami przedłużkę G¾ (rys. 20, poz. 6)
na przyłączu do podgrzewacza (AB).

!

Uszczelnić pakułami złączkę redukcyjną dwustronną
G¾ x R½ (rys. 1, poz. 8) na przyłączu na ścianie.

!

Podłączyć długi wąż falisty (rys. 20, poz. 7)
z uszczelką (rys. 1, poz. 2) do złączki redukcyjnej
dwustronnej, a przedłużkę (rys. 20, poz. 6) do
podgrzewacza (AB).

3.4.3 Syfon lejkowy, opcja

!

Zamontować śrubunek przyłączeniowy syfonu
lejkowego do rury odpływu.

!

Zamontować syfon lejkowy z rozetą.

!

Przykręcić przewód odpływu do zaworu
bezpieczeństwa.

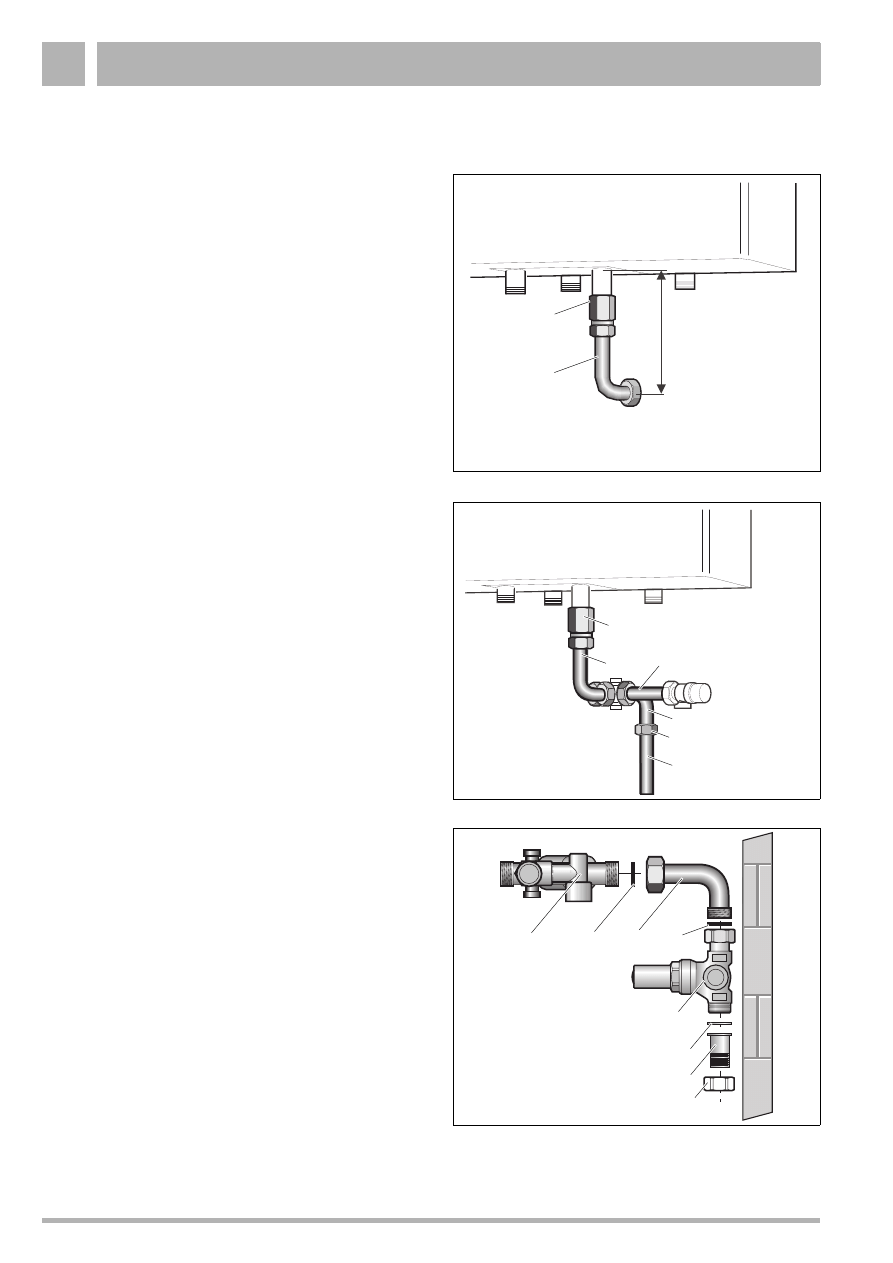

Rys. 19 Rura przyłączeniowa zimnej wody

EK

6

9

1

Rys. 20 Rura przyłączeniowa ciepłej wody

AB

6

7

WSKAZÓWKA PRAKTYCZNA

Zarówno długi jak i krótki wąż falisty
można zginać.

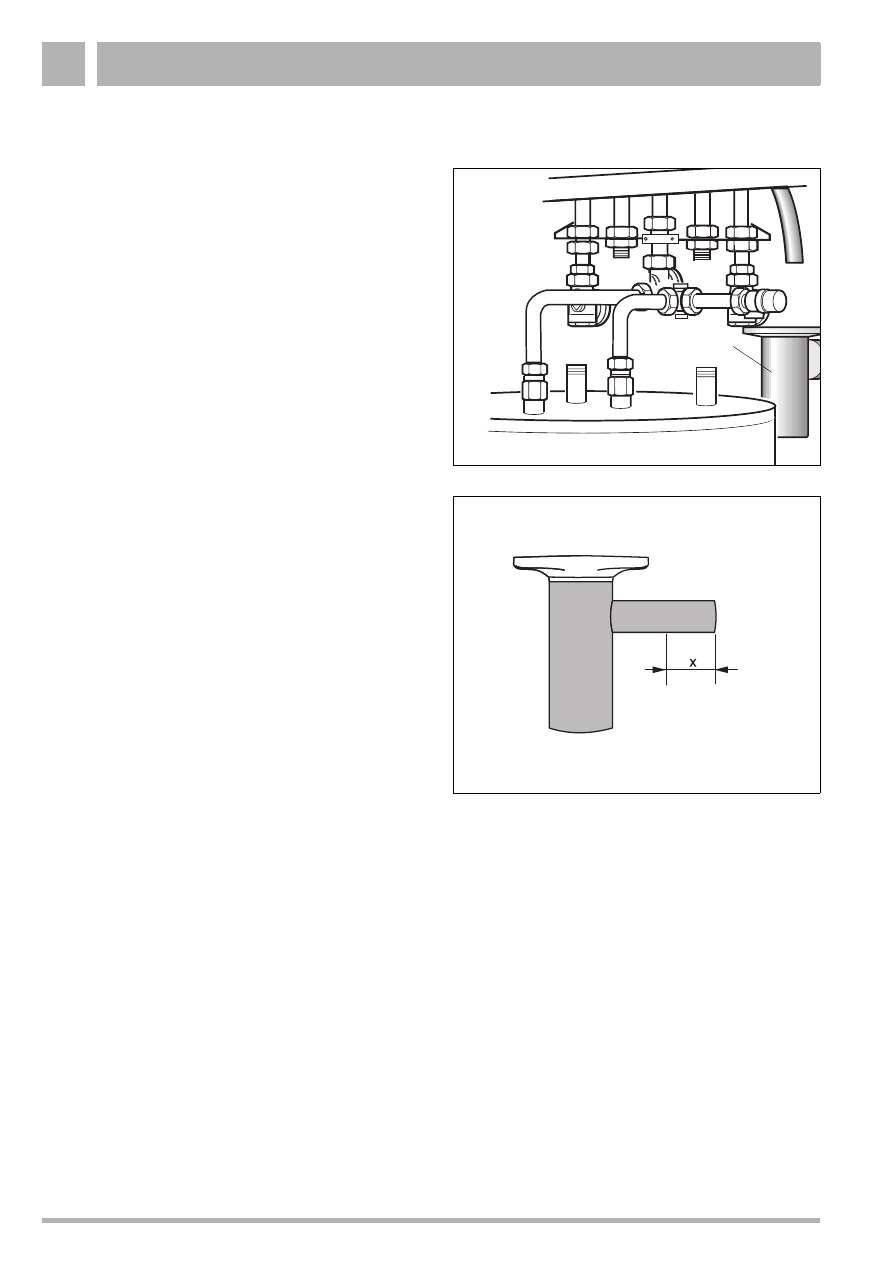

Rys. 21 Syfon lejkowy (w przykładzie montaż podtynkowy)

UWAGA!

Dociągnąć wszystkie złącza.

Montaż HT70 i HT110

3

15

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

3.5

Montaż S-Flex, montaż z boku

3.5.1 Wąż falisty do zimnej wody

!

Uszczelnić pakułami przedłużkę G¾ (rys. 22, poz. 6)
na przyłączu do podgrzewacza (EK).

!

Przyłączyć krótki wąż falisty (rys. 22, poz. 9)
z uszczelką do zespołu bezpieczeństwa (rys. 22,
poz. 1) a przedłużkę do podgrzewacza (EK).

3.5.2 Wąż falisty do ciepłej wody

!

Uszczelnić pakułami przedłużkę G¾ (rys. 23, poz. 6)
na przyłączu do podgrzewacza (AB).

!

Uszczelnić pakułami złączkę redukcyjną dwustronną
G¾ x R½ (rys. 1, poz. 8) na przyłączu na ścianie.

!

Podłączyć długi wąż falisty (rys. 23, poz. 7)
z uszczelką do złączki redukcyjnej dwustronnej
(rys. 1, poz. 8) a przedłużkę G ¾ (rys. 1, poz. 8) do
podgrzewacza (AB).

3.5.3 Syfon lejkowy, opcja

!

Zamontować śrubunek przyłączeniowy syfonu
lejkowego do rury odpływu.

!

Zamontować syfon lejkowy z rozetą.

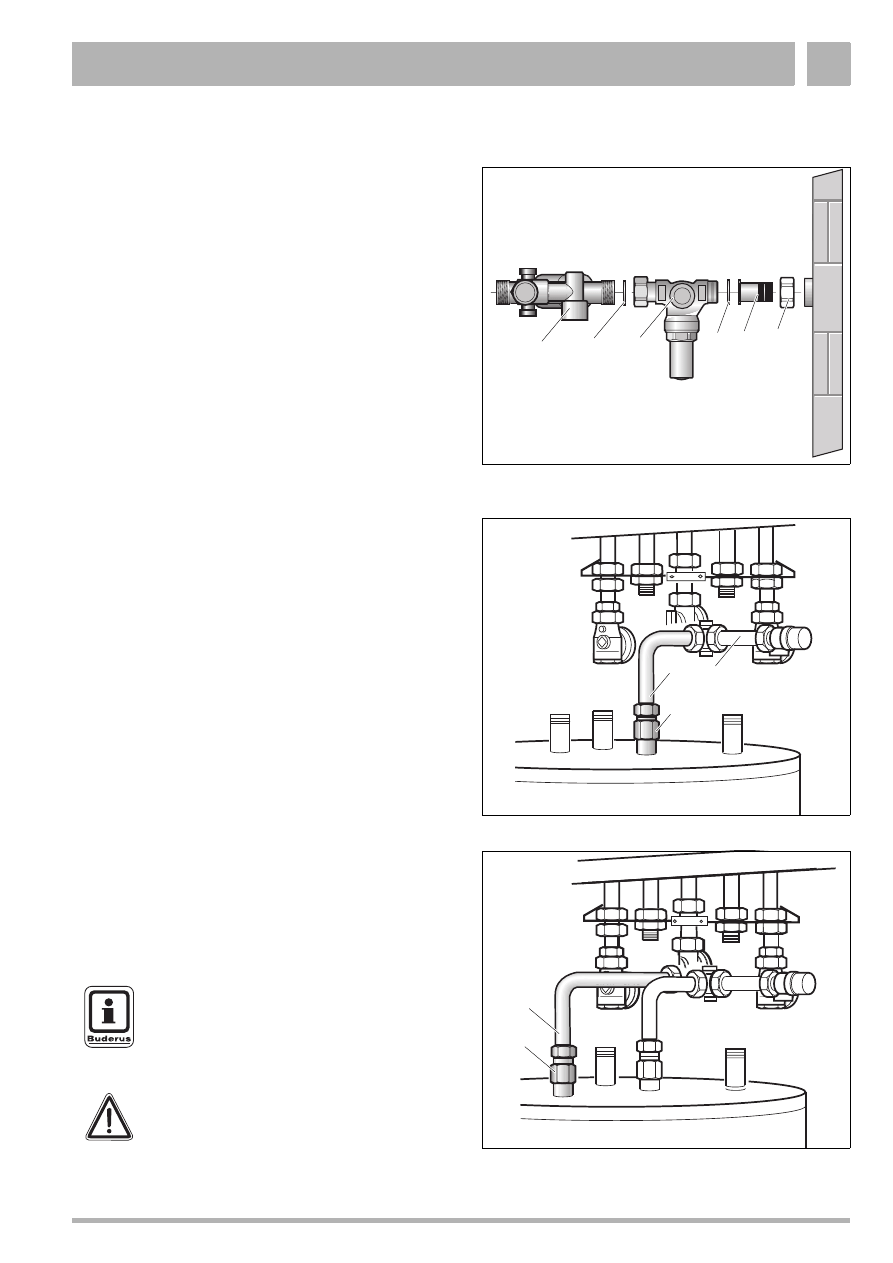

Rys. 22 Rura przyłączeniowa zimnej wody (montaż

podtynkowy, w przykładzie HT 70/HT110 z boku)

EK

6

9

1

UWAGA!

Dokręcić dobrze śrubunki i sprawdzić
szczelność wszystkich połączeń.

Rys. 23 Rura przyłączeniowa ciepłej wody (montaż

podtynkowy, w przykładzie HT 70/HT110 z boku)

AB

6

7

UWAGA!

Dokręcić dobrze śrubunki i sprawdzić
szczelność wszystkich połączeń.

Rys. 24 Syfon lejkowy (montaż podtynkowy, w przykładzie HT70/HT110 z boku)

HT70/(HT110)

Kocioł grzewczy

16

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Montaż HT70 i HT110

3

3.6

Montaż natynkowy S-Flex, montaż
z boku

3.6.1 Wąż falisty do zimnej wody

!

Uszczelnić pakułami przedłużkę G¾ (rys. 25, poz. 6)
na przyłączu do podgrzewacza (EK).

!

Przyłączyć krótki wąż falisty (rys. 25, poz. 9)
z uszczelką do podgrzewacza (EK).

3.6.2 Zespół bezpieczeństwa

!

Przykręcić zespół bezpieczeństwa (rys. 26, poz. 1)
do krótkiego węża falistego (rys. 26, poz. 7)
z uszczelką (przyłącze zimnej wody).

!

Przykręcić kolanko z nakrętką złączkową (rys. 26,
poz.5) i uszczelką do zespołu bezpieczeństwa.

!

Uszczelnić złączkę gwintowaną R½ x 122 z nakrętką
złączkową (rys. 26, poz. 3 + 4) na przyłączu zimnej
wody.

!

Przykręcić złączkę gwintowaną (rys. 26, poz. 4)
z uszczelką (rys. 1, poz. 2) i nakrętką złączkową
(rys. 26, poz. 3) do kolanka (rys. 26, poz. 5).

!

Dokręcić dobrze śrubunki i sprawdzić szczelność
wszystkich połączeń.

3.6.3 Ogranicznik ciśnienia U-DM, opcja

Ogranicznik ciśnienia (rys. 27, poz.10) montowany jest
zamiast złączki gwintowanej (L = 122 mm) (rys. 26,
poz. 4) przed zespołem bezpieczeństwa (rys. 27,
poz. 1). Po stronie wejściowej montuje się nakrętkę
złączkową (rys. 26, poz. 3) zespołu bezpieczeństwa.
!

Przykręcić ogranicznik ciśnienia z nakrętką
złączkową (rys. 27, poz.10) i uszczelką (rys. 27,
poz. 2) do kolanka (rys. 27, poz. 5).

!

Skręcić szczelnie złączkę gwintowaną z nakrętką
złączkową (rys. 27, poz. 12) na przyłączu zimnej
wody.

!

Przykręcić krótką złączkę gwintowaną (rys. 27,
poz. 12) z nakrętką złączkową (rys. 27, poz. 3)
i uszczelką (rys. 27, poz. 2) do ogranicznika ciśnienia.

!

Dokręcić dobrze śrubunki i sprawdzić szczelność
wszystkich połączeń.

Rys. 25 Rura przyłączeniowa zimnej wody

161

EK

6

9

Rys. 26 Zespół bezpieczeństwa

6

7

1

5

3

4

EK

Rys. 27 Ogranicznik ciśnienia U-DM, opcja

1

2

10

11

2

12

3

5

Wymiary zasobnika S120

4

17

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

4

Wymiary zasobnika S120

4.1

Przyłącza hydrauliczne do S120

Tab. 7

Skróty

Tab. 8

Wymiary do rys. 29

Rys. 28 Wymiary przyłączy hydraulicznych, widok z boku, montaż natynkowy i podtynkowy

(65)

(60 - 65)

50

VK, RK

AB, EK
AS

RS,VS

38

RS,VS

AB, EK

AB, EK
AS

AB, EK

Kocioł grzewczy

Kocioł grzewczy

321

321

Rys. 29 Wymiary przyłączy hydraulicznych, widok z przodu

46

Kocioł grzewczy

Zasobnik S120

Skrót

Opis

GAS

przyłącze gazowe R

½

AB

wypływ ciepłej wody R

½

EK

dopływ zimnej wody R

½

VK

zasilanie kotła R

¾

RK

powrót kotła R

¾

AS

odpływ do zaworu bezpieczeństwa

R1

VS

zasilanie zasobnika G

¾

RS

powrót zasobnika G

¾

Kocioł grzewczy

A

B

C

U122/U124-11
U112/U114

-

14,0

213,5

U122/U124-20/24

12,5

-

240

GB122

12,5

-

240

18

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Wymiary zasobnika S120

4

4.2

Wymiary zewnętrzne S120

Wysokość podgrzewacza można wyregulować przy
pomocy śrub nastawczych.

Tab. 9

Wymiary zewnętrzne S120 do rys. 30

Rys. 30 Wymiary zewnętrzne S 120

(OKFFB = powierzchnia podłogi)

480

1172-

956

Ř512

15-25

C

D

E

A

min.

B

min.

F

min.

min.
100

1202

OKFFB

Kocioł

grzewczy

A

min.

w mm

B

min.

w mm

C w mm

D w mm

E w mm

F

min.

w mm

U124-11

998

2170 - 2200

183,5 - 213,5

810

755,0

200

U114/

U124-20/24

1148

2320 - 2350

210 - 240

850

845,5

285

U112

U122-20/24

1154

2326 - 2356

210 - 240

850

845,5

291

U122-11

1056

2228 - 2258

183,5 - 213,5

810

755,0

258

GB122

1189

2361 - 2391

210 - 240

850

845,5

326

Montaż S120

5

19

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

5

Montaż S120

!

Jeżeli zestaw montowany jest do gotowej instalacji,
należy opróżnić zestaw przyłączeniowy.

!

Przed rozpoczęciem montażu sprawdzić, czy
uszczelnienia króćców przyłączeniowych rur do
zasobnika nie są uszkodzone.

5.1

Zespół bezpieczeństwa

!

Uszczelnić pakułami złączkę gwintowaną R½ x 122
z nakrętką złączkową (rys. 32, poz. 3 + 4) na
przyłączu zimnej wody.

!

Przykręcić zespół bezpieczeństwa (rys. 32, poz. 1)
z uszczelką (rys. 32, poz. 2) do złączki gwintowanej.
Uważać na uszczelkę i kierunek przepływu!

Rys. 31 Zamontowany zestaw przyłączeniowy (w przykładzie

montaż podtynkowy), skróty zobacz tab. 7

WSKAZÓWKA PRAKTYCZNA

Montaż zestawu przyłączeniowego
powinna wykonać firma instalacyjna.
Montując kocioł grzewczy oraz
zasobnikowy podgrzewacz wody S 120
należy przestrzegać odpowiedniej
instrukcji obsługi.

UWAGA!

Odłączyć urządzenie od źródła napięcia.
Kocioł grzewczy nie może być napełniony
wodą podczas montażu zestawu
przyłączeniowego.

Rys. 32 Zespół bezpieczeństwa, montaż podtynkowy

1

2

3

4

Rys. 33 Zespół bezpieczeństwa, montaż natynkowy

1

2

3

4

20

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Montaż S120

5

5.2

Przyłącze pompy cyrkulacyjnej,
opcja

!

Wykręcić górną zaślepkę z tworzywa sztucznego na
tłumiku przepływu zwrotnego z zaworem
odcinającym (rys. 34, poz. 1).

!

Włożyć nakrętkę (rys. 34, poz. 13) przez złączkę
redukcyjną G¼ z samouszczelnieniem (rys. 34,
poz. 14).

!

Wkręcić złączkę redukcyjną G¼
z samouszczelnieniem (rys. 34, pos. 14) do
przyłącza zimnej wody.

!

Zlutować kolanko (rys. 34, poz. 16) z przewodem
cyrkulacyjnym (rys. 34, poz. 18).

!

Przykręcić złączkę redukcyjną (rys. 34, poz. 14)
z nakrętką (rys. 34, poz. 13) i uszczelką (rys. 34,
poz. 15) do kolanka (rys. 34, poz. 16).

Rys. 34 Przyłącze pompy cyrkulacyjnej

13

15

14

16

17

1

2

3

4

Montaż S120

5

21

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

5.3

Ogranicznik ciśnienia U-DM, opcja

Ogranicznik ciśnienia (rys. 35, poz. 10) montowany jest
zamiast złączki gwintowanej (L = 122 mm) (rys. 34,
poz. 4) przed zespołem bezpieczeństwa (rys. 35,
poz. 1). Po stronie wejściowej montuje się nakrętkę
złączkową (rys. 34, poz. 3) zespołu bezpieczeństwa.

!

Skręcić szczelnie złączkę gwintowaną z nakrętką
złączkową (rys. 35, poz. 12) na przyłączu zimnej
wody.

!

Przykręcić krótką złączkę gwintowaną (rys. 35,
poz. 12) z nakrętką złączkową (rys. 35, poz. 3)
i uszczelką (rys. 35, poz. 2) do ogranicznika
ciśnienia.

!

Przykręcić ogranicznik ciśnienia z nakrętką
złączkową (rys. 35, poz. 10) i uszczelką (rys. 35,
poz. 2) do zespołu bezpieczeństwa (rys. 35, poz. 1).

!

Dokręcić dobrze śrubunki i sprawdzić szczelność
wszystkich połączeń.

5.4

Wąż falisty do zimnej wody

!

Uszczelnić pakułami przedłużkę G¾ (rys. 36, poz. 6)
na przyłączu do podgrzewacza (EK).

!

Przyłączyć zagięty krótki wąż falisty (rys. 36,
poz. 9) z uszczelką (rys. 1, poz. 2) do zespołu
bezpieczeństwa (rys. 36, poz. 1) a przedłużkę
(rys. 36, poz. 6) do podgrzewacza (EK).

!

Dokręcić dobrze śrubunki i sprawdzić szczelność
wszystkich połączeń.

5.5

Wąż falisty do ciepłej wody

!

Uszczelnić pakułami przedłużkę G¾ (rys. 37, poz. 6)
na przyłączu do podgrzewacza (AB).

!

Uszczelnić pakułami złączkę redukcyjną dwustronną
G¾ x R½ (rys. 1, poz. 8) na przyłączu na ścianie.

!

Podłączyć długi wąż falisty (rys. 37, poz. 7)
z uszczelką (rys. 1, poz. 2) do złączki redukcyjnej
dwustronnej, a przedłużkę (rys. 37, poz. 6) do
podgrzewacza (AB).

Rys. 35 Ogranicznik ciśnienia U-DM

(w przykładzie montaż podtynkowy)

1

2

12

11

10

3

Rys. 36 Rura przyłączeniowa zimnej wody

EK

6

9

1

Rys. 37 Rura przyłączeniowa ciepłej wody

AB

6

7

WSKAZÓWKA PRAKTYCZNA

Zarówno długi jak i krótki wąż falisty
można zginać.

UWAGA!

Dokręcić dobrze śrubunki i sprawdzić
szczelność wszystkich połączeń.

22

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Montaż S120

5

5.6

Syfon lejkowy, opcja

!

Zamontować śrubunek przyłączeniowy syfonu
lejkowego (rys. 38, poz. 1) do rury odpływu.

!

Zamontować syfon lejkowy z rozetą.

!

Przykręcić przewód odpływu do zaworu
bezpieczeństwa.

!

Stosując S120 trzeba skrócić syfon lejkowy o wymiar
x = ca.25 mm w przypadku montażu podtynkowego
x = ca.60 mm w przypadku montażu natynkowego
(rys. 39).

Rys. 38 Syfon lejkowy (w przykładzie montaż podtynkowy)

1

Rys. 39 Syfon lejkowy wymiar x

Notatki

23

Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

Instrukcja montażu • Zespół przyłączeniowy do instalacji sanitarnej S-Flex do HT70/HT110 i S120 • Wydanie 10/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Buderus Heiztechnik GmbH, 35573 Wetzlar

http://www.heiztechnik.buderus.de

e-mail: [e-mail]

Autoryzowany Partner Handlowy:
