MAKIETA PRYMITYWNEJ MASZYNY ELEKTRYCZNEJ

WZBUDZANEJ MAGNESEM TRWAŁYM

Opracował: Wojciech Kłos

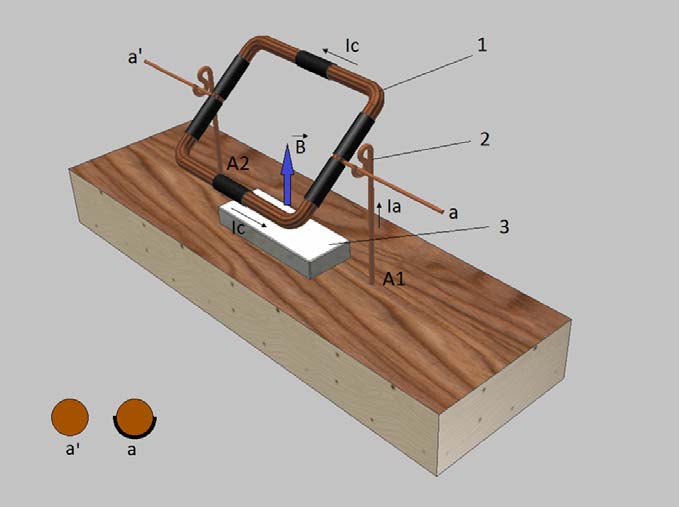

Rys. 1 Model wirtualny makiety prymitywnej maszyny elektrycznej Podstawkę makiety wykonano z drewna o wymiarach długości 160 mm, szerokości 50 mm oraz grubości 20 mm. W podstawce wykonano dwa otwory o głębokości 5 mm, oddalone od siebie o 65 mm i w równych odstępach od krawędzi podstawy, mające służyć zamocowaniu uchwytów. Pomiędzy otworami umieszczono magnes trwały o długości 40 mm, szerokości 15 mm i wysokości 6 mm. Uchwyty wykonano z drutu o średnicy 1,5 mm. Wygięcie uchwytu służące umieszczeniu ramki wykonano w odległości 41 mm od dolnego końca uchwytu. Cewkę w kształcie prostokąta nawinięto z izolowanego miedzianego drutu o średnicy 1 mm. Dane cewki: długości 50 mm, szerokości 40 mm, liczba zwojów 6.

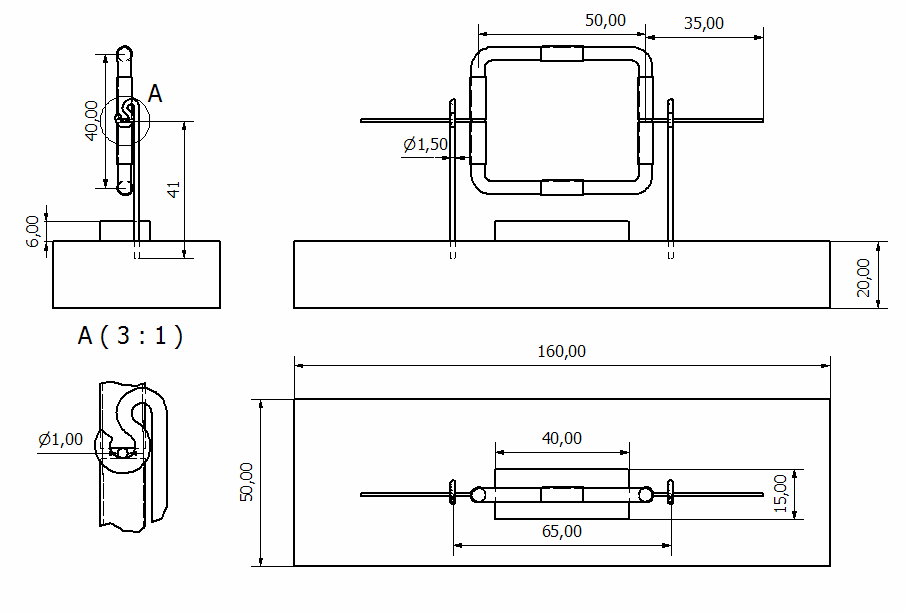

Rys. 2 Rysunek techniczny makiety prymitywnej maszyny elektrycznej
