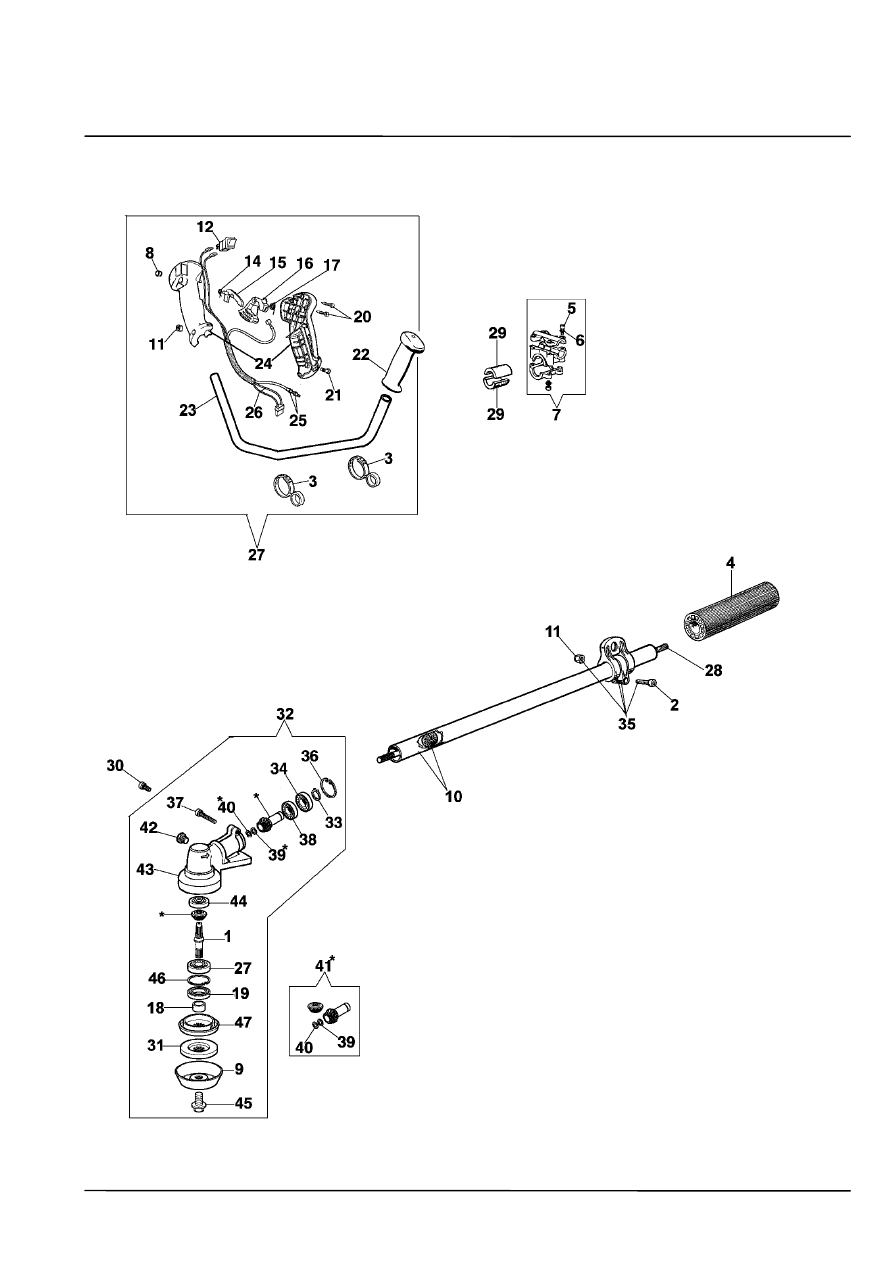

Illustration

Antrieb

725 T

1

11-2007

Illustration

Antrieb


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

725 T

2

11-2007

1

1

61040106A

Stift

2

1

3801015

Schraube

3

1

61170132

Buchse

4

1

4160262B

Griff

5

4

3801013

Schraube

6

4

3819006

Scheibe

7

1

074000183R

Klemme

8

1

61070056

Stopfen

9

1

4100456R

Schultz

10

1

4160011

Schlauch Ø26

11

4

3914003

Mutter

12

1

2317021R

Schalter

14

1

4138360R

Feder

15

1

4174246R

Hebel

16

1

4174245BR

Hebel

17

1

4138361R

Feder

18

1

61040066

Distanzstuck

19

1

3050018

Kobelnring

20

3

3960029

Schraube

21

2

3801016

Schraube

22

1

61040140R

Griff

23

1

4174187B

Handgriff

24

1

61040131R

Handgriff

25

1

61070084

Gaskabel

26

1

4191070A

Kabel

27

1

61072025

Handgriff

28

1

4161330A

Flexibel welle

29

2

072700082R

Stossdaempfer

30

1

3901008

Schraube

31

1

4179089R

Flansch

32

1

61052030BR

Kegelradantrieb

33

1

3024010R

Ring

34

1

3035030

Lager

35

1

4161433B

Schelle

36

1

3025018

Ring

37

1

3901016

Schraube

38

1

3034008

Lager

39

1

4138311A

Ring

40

1

3025009

Ring

41

1

61040132

Kegelradantrieb

42

1

61040071R

Stopfen

43

1

61050013

Getriebe gehause

44

1

3034218

Lager

45

1

61040074AR

Schraube

46

1

3025022

Ring

47

1

61040145R

Deckel

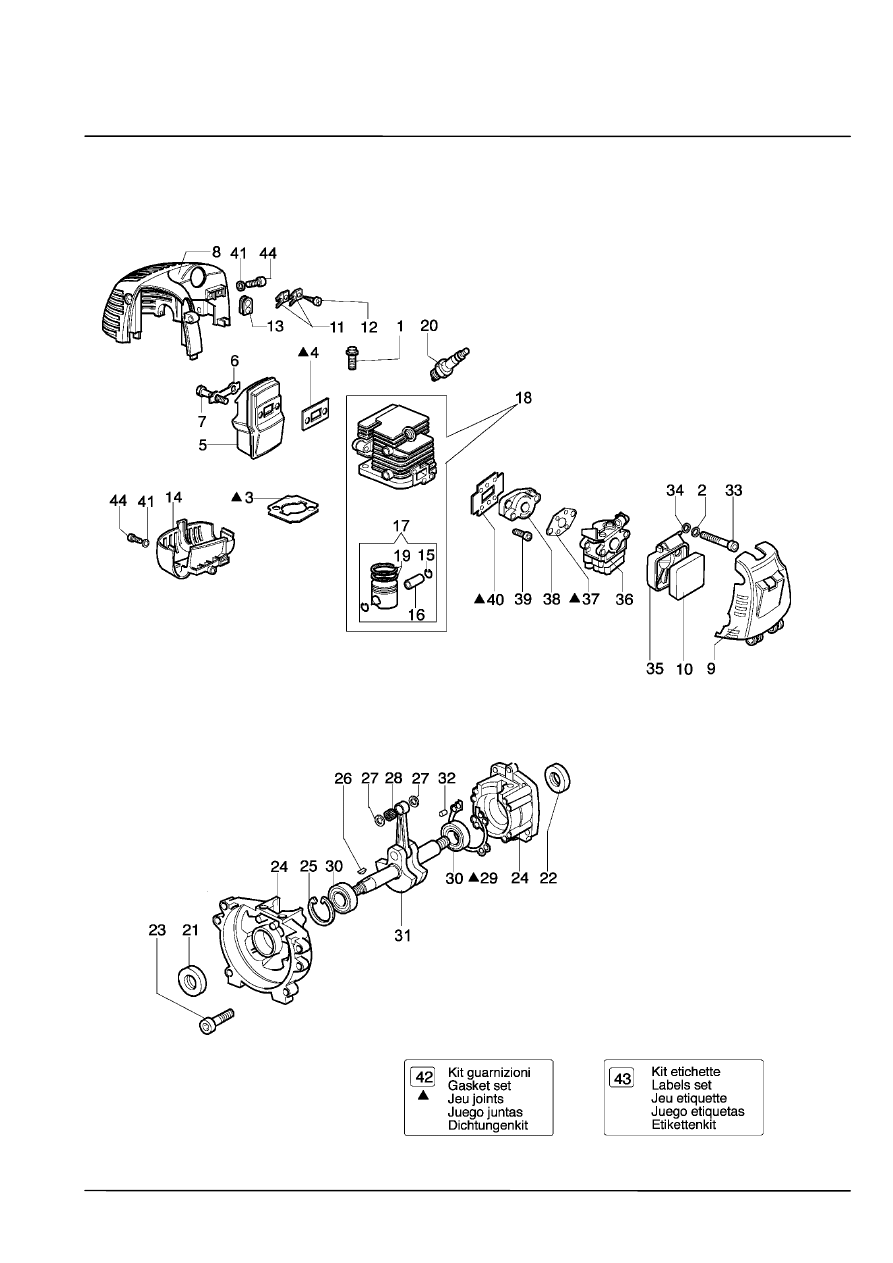

Illustration

Motor

725 T

3

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

725 T

4

11-2007

1

2

61070060

Schraube

2

2

3833073

Scheibe

3

1

61070059

Zylinderdichtung

4

1

61070033

Mufflerdichtung

5

1

58040140

Auspuff

6

1

61070055

Platte

7

2

3806027

Schraube

8

1

61100001

Deckel

9

1

61100003

Filterdeckel

10

1

61070005

Luft filter

11

2

4191069B

Platte

12

2

3960030

Schraube

13

1

072700036A

Buchse

14

1

61100006

Deckel

15

2

61070067

Ring

16

1

61070066

Kolben ring

17

1

61070107

Kolben komplet

18

1

61070072A

Zylinderkolben kp Ø34

19

2

61070065R

Segment Ø34

20

1

3055104R

Zundkerze

21

1

61070075

Kobelnring

22

1

61070074

Kobelnring

23

4

61070063

Schraube

24

1

61070061R

Kurbelgehause

25

1

3025019

Ring

26

1

61070070

Keil

27

2

61070068

Scheibe

28

1

61070076

Lager

29

1

61070062

Gehausedicthung

30

2

3034010

Lager

31

1

61070069

Kurblewelle

32

3

61070073

Stift

33

1

61052009B

Schraube

34

2

61040020

Buchse

35

1

61070003D

Filterhalter

36

1

2318900R

Vergaser WYJ-227A

36

1

2318900R

Vergaser WYJ-227A

37

1

4161438

Dichtung

38

1

61070004

Flansch

39

2

3801047

Schraube

40

1

61070007

Dichtung

41

2

3916004

Scheibe

42

1

61130060

Dichtungsatz

43

1

61102020

Etichettenkit

44

2

3801002

Schraube

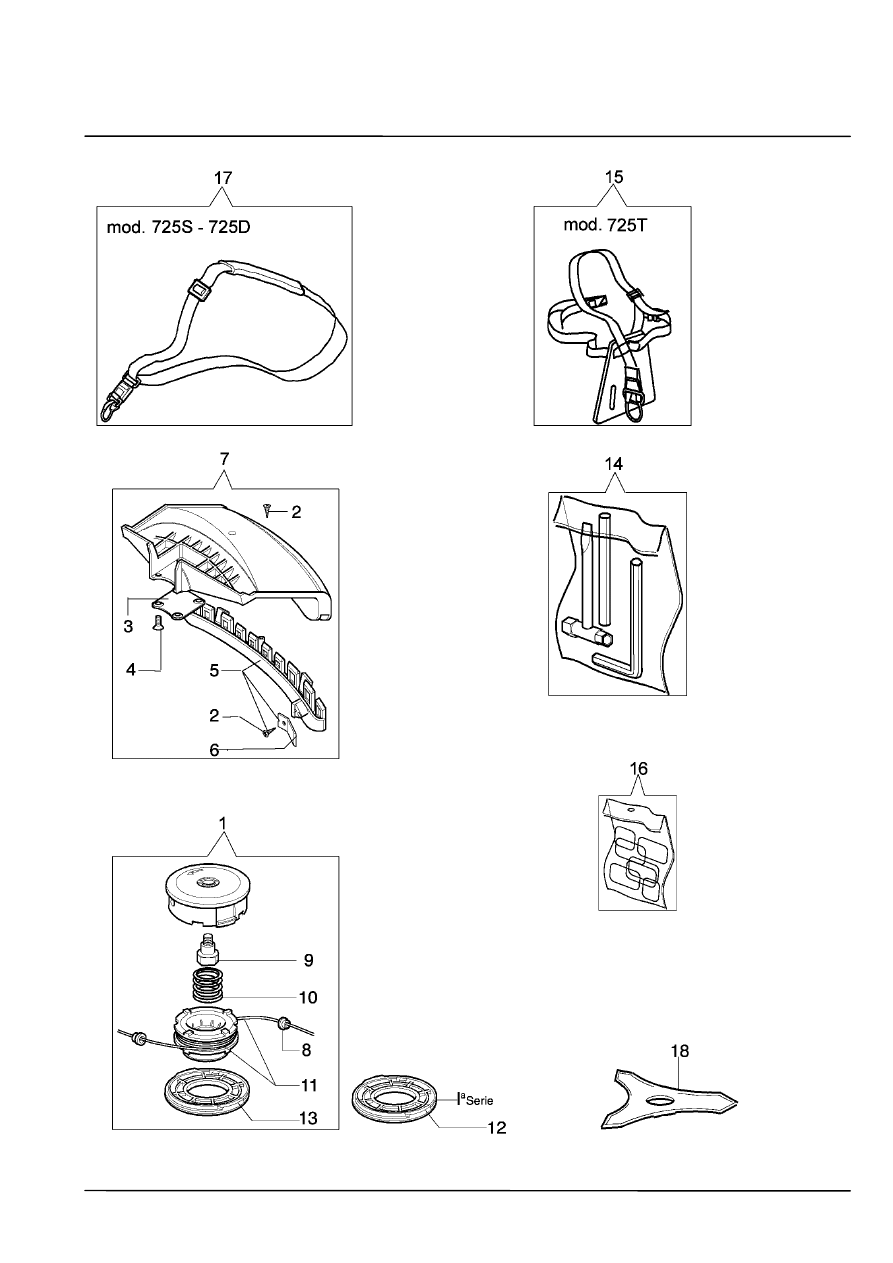

Illustration

Schneidwerkzeuge

725 T

5

11-2007

Illustration

Schneidwerkzeuge


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

725 T

6

11-2007

1

1

63019001B

Nylonkopf kpl. Ø2,4

2

1

3960040R

Schraube

3

1

4174278

Platte

4

4

3802004BR

Schraube

5

1

4179113A

Schürze

6

1

4174275

Blatt

7

1

61042036

Schultz

8

2

4199005A

Buchse

9

1

4199008B

Einsatz

10

1

4199004

Feder

11

1

4199014A

Spule nyl. d.2,4

12

1

4199026

Deckel

13

1

4095568R

Schneidblatt

14

1

61052031

Werkzeugsatz

15

1

4179164R

Keilriemen

16

1

61072020

Etichettenkit

17

1

4160463

Keilriemen

18

1

4095673R

Messer 3d

Illustration

Starter kpl. und tank

725 T

7

11-2007

Illustration

Starter kpl. und tank


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

725 T

8

11-2007

1

2

50070148

Distanzstuck

2

4

3916004

Scheibe

3

4

3801010R

Schraube

4

1

61070039

Feder

5

1

61070038

Klinke

6

1

61070053

Mitnehmer

7

1

61070017AR

Schwungrad

8

1

3980012

Mutter

9

2

006000085

Schraube

10

2

3819005

Scheibe

11

2

61070012

Kabel

12

1

094600097A

Kerzenstecker

13

1

56510066R

Zuendspule

14

1

61100005

Schienenfuss

15

3

3801013

Schraube

16

1

4100415

Rohr

17

1

094600451

Scheibe

18

1

61070035AR

Seilrolle

19

1

61070036R

Feder

20

1

61070019AR

Starterseil

21

1

093500397

Handgriff

22

1

072700089

Buchse

23

1

61102006BR

Starter komplet

24

7

3918005

Scheibe

25

3

3819006

Scheibe

26

1

4161211

Buchse

27

1

4098377

Schelle

28

1

61070011A

Entlueftungsventi

29

2

61070078

Rohr

30

1

094600450R

Benzinfilter

31

1

61070006

Dichtung

32

1

61070079R

Tankdeckel

33

1

61100014A

Komplet tank

34

1

3801013

Schraube

35

1

61010021

Firstecke

36

1

61010020

Firstecke

37

2

3914003

Mutter

38

2

3801016

Schraube

39

1

4161428

Kappe

40

1

4161364

Buchse

41

1

3024012

Ring

42

4

3960064

Schraube

43

1

61100008A

Gehause

44

1

61070022A

Kettenrad

45

1

61170137A

Stift und scheibe

46

1

61070090

Feder

47

1

61070091R

Kupplung kpl.

48

1

61070021

Feder

49

1

094500229

Scheibe

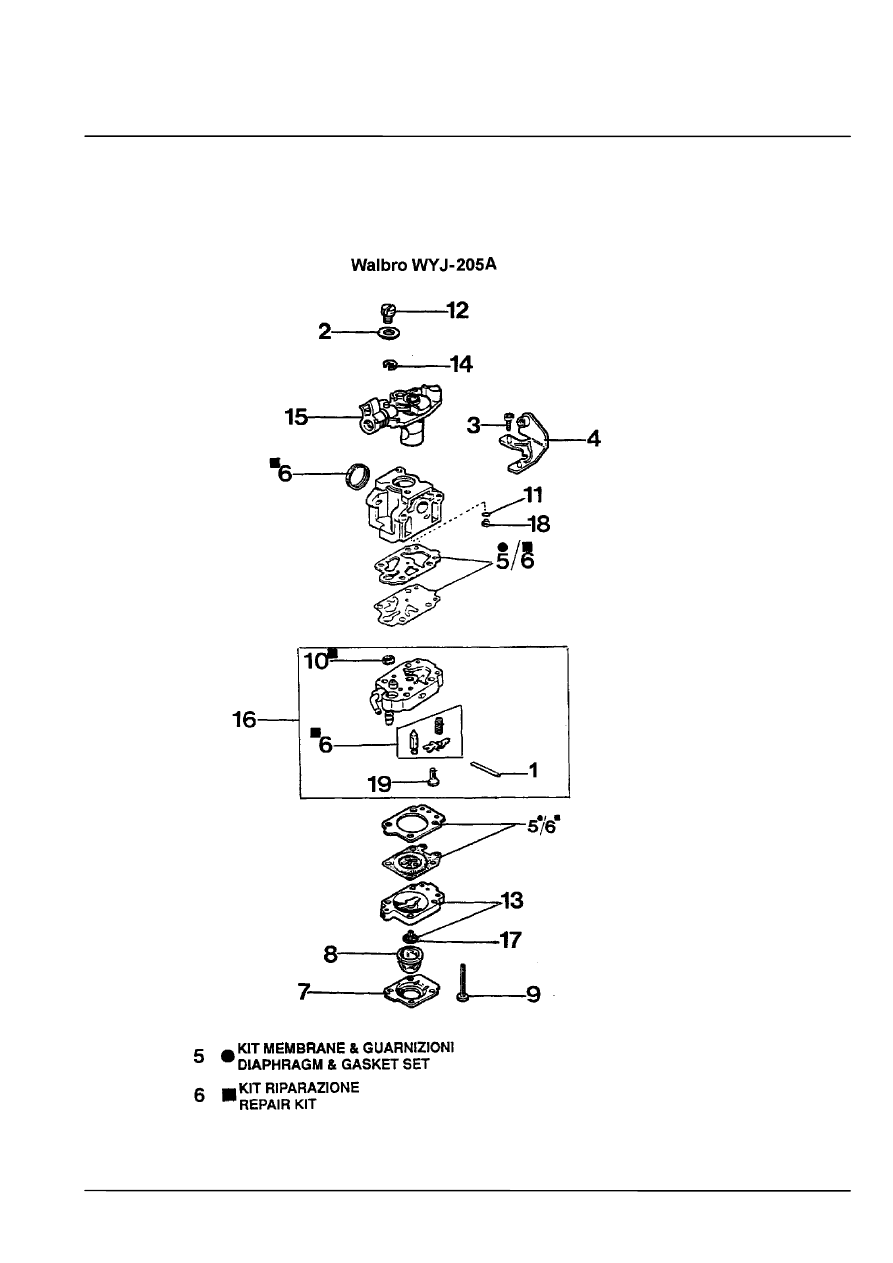

Illustration

Vergaser WYJ-205A

725 T

9

11-2007

Illustration

Vergaser WYJ-205A


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

725 T

10

11-2007

1

1

003300201

Bissel

2

1

2318703

Scheibe

3

1

2318580

Schraube

4

1

2318813

Halter

5

1

2318590

Dichtungen set

6

1

2318591

Reparatur-satz

7

1

2318571

Deckel

8

1

2318572

Kraftstoffpumpe

9

4

2318585

Schraube

10

1

003300204

Benzinfilter

11

1

2318701

O-ring

12

1

2318577

Mutter

13

1

2318570

Pumpegehause

14

1

2318189

Ring

15

1

2318814

Ventil

16

1

2318811

Pumpegehause

17

1

2318592

Ventil

18

1

2318812

Duese

19

1

2318569

Schraube

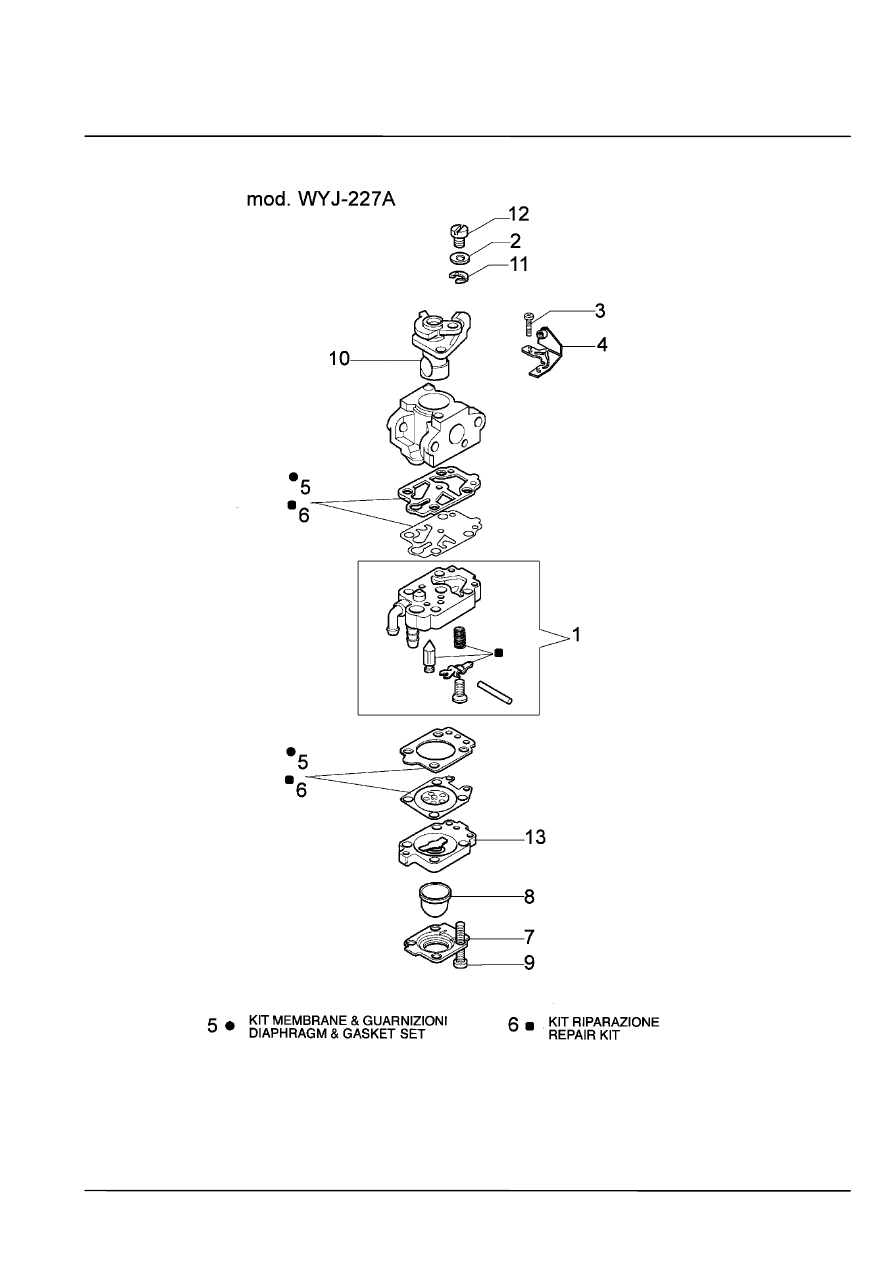

Illustration

Vergaser WYJ-227A

725 T

11

11-2007

Illustration

Vergaser WYJ-227A


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

725 T

12

11-2007

1

1

2318900R

Vergaser WYJ-227A

2

1

2318703

Scheibe

3

1

2318580

Schraube

4

1

2318813

Halter

5

1

2318590

Dichtungen set

6

1

2318591

Reparatur-satz

7

1

2318571

Deckel

8

1

2318572

Kraftstoffpumpe

9

4

2318585

Schraube

10

1

003300204

Benzinfilter

11

1

2318701

O-ring

12

1

2318577

Mutter

13

1

2318570

Pumpegehause
